电子围栏安装使用说明

  • 格式：docx
  • 大小：291.32 KB
  • 文档页数：20

电子围栏安装使用说明 1 / 20 .\

前 言

北京世纪天彩科技发展有限企业成立于 2004 年 4 月，是一家从事周界安防产品的设计、

研发、 生产、销售及服务等为一体的专业性高科技企业。 企业拥有清华大学，中国公安大学

等科研技术背景，在周界安防产品，特别是脉冲电子围栏研发中拥有雄厚的科研技术实力。

一流的产品和优异的服务， 是我们的中心竞争力。 我们专注于产品的研发和售后服

务，专业的研发团队不断追踪国内外行业发展动向， 依照客户要求开发市场需求的产品。 专

业配套的电子产品生产线、测试平台及专业培训的技术队伍保证每一台产品均为优异产品。

企业自主研发、生产的脉冲电子围栏主机及周界配件不仅吻合 GB/T7946-2008《脉

冲电子围栏及其安装和安全运行》 的要求而且满足 CEI-61011 国际电子围栏标准。 产品已远

销世界各国，企业必然成为国际化的研发、生产及服务基地。

产品广泛应用于变电站、电厂、工矿企业、物质库房、住处小区、别墅、学校、水厂、

养殖场、机场、牢狱、军事设施等。 电子围栏安装使用说明 2 / 20 .\

目 录

一、功能与特点 ............................................................................................................................................................................................................................... 1

1.1 系统功能 ............................................................................................................................................................................................................................. 1

1.2 系统特点 ............................................................................................................................................................................................................................. 1

二、产品说明 .................................................................................................................................................................................................................................... 2

2.1 产品设计依照 ................................................................................................................................................................................................................... 2

2.2 产品特点 ............................................................................................................................................................................................................................. 2

2.3 产品技术参数 ................................................................................................................................................................................................................... 2

2.4 LED 指示灯状态说明 .................................................................................................................................................................................................. 3

2.5 电子围栏主机正面、底部接线说明表示图 ..................................................................................................................................................... 3

2.6 电子围栏主机功能端接线说明 ............................................................................................................................................................................... 3

三、电子围栏设计要求 ................................................................................................................................................................................................................ 4

3.1 安全等级 ............................................................................................................................................................................................................................. 4

3.2 安全性 ................................................................................................................................................................................................................................... 4

四、电子围栏前端安装 ................................................................................................................................................................................................................ 5

4.1 电子围栏前端安装方式 .............................................................................................................................................................................................. 5

4.2 围栏前端安装角度 ......................................................................................................................................................................................................... 7

4.3 终端杆及终端杆绝缘子安装 ...................................................................................................................................................................................... 8

4.4 承力杆及承力杆绝缘子安装 ...................................................................................................................................................................................... 8

4.5 中间杆及中间杆绝缘子安装 ...................................................................................................................................................................................... 8

合集下载

电子围栏施工安装规范

电子围栏施工安装规范

电子围栏施工安装规范

1.电子围栏施工原则：精确、严格、优质、高效。

2.电子围栏施工规范：

2.1.万向底座安装要坚固、水平，前后底座之间尽量保持一条直线。

2.2.万向底座安装固定，采用不锈钢膨胀螺栓或强力膨胀螺栓，为防锈和长期使用优先选择不锈钢螺栓。终端杆的万向底座采用Ф10×100mm的螺栓，中间杆的万向底座可采用Ф8×80mm的膨胀螺栓。

2.3.电子围栏前端的合金线之间需保持平行等距。

2.4.电子围栏前端合金线上的紧线器,上下之间要保持为一条竖直直线。

2.5.电子围栏附属式安装，最上一根电子围栏导线与围墙顶端的距离不小于700mm。电子围栏落地式安装，脉冲电子围栏前端的高度应不小于1800mm。

2.6.预埋PVC管时，务必保证管管之间有接头，并且用V－PVC专用胶粘结牢固。应与甲方沟通，确认采用沿墙角边缘排管或地下排管。地下排管需挖地时，应保证一定深度（40cm左右），在强干扰场所需采用金属管。

2.7.排线时，必须保证一条线走到底，中间尽量避免接头情况，必须有接头时，要用锡丝焊接（将需焊接的铜线并接在一起，再用有松香的锡丝缠绕起来，然后用打火机烘烤锡丝）同时做好防水绝缘处理；尤其是地下排管时，应坚决杜绝。在购买线缆时，如果长度不够，应提早定制线缆。

2.8.安装避雷器时，地桩最小深度须打入地下1.5m以下。高压避雷接地电阻应小于10Ω。弱电接地需小于4Ω，避雷器应安装在电子围栏的起始端，即靠近电子围栏控制器的一端。避雷器的上端接电子围栏上最高的一根高压导线，避雷器的下端接埋地地线，上引线使用高压绝缘线，下引线要可靠接地。

2.9.墙墩之间（10m）应挂一块警示牌，以充分提醒警示。

2.10.485总线选用规格：RVSP2×1.0mm²双绞带屏蔽通讯线，总线长度长于900米时需每隔900米加一个485中继器。

2.11.电源线选用规格：RVV2×1.0mm²电源线，当供电线路长于1000米时，适量加大线径。

电子围栏安装标准

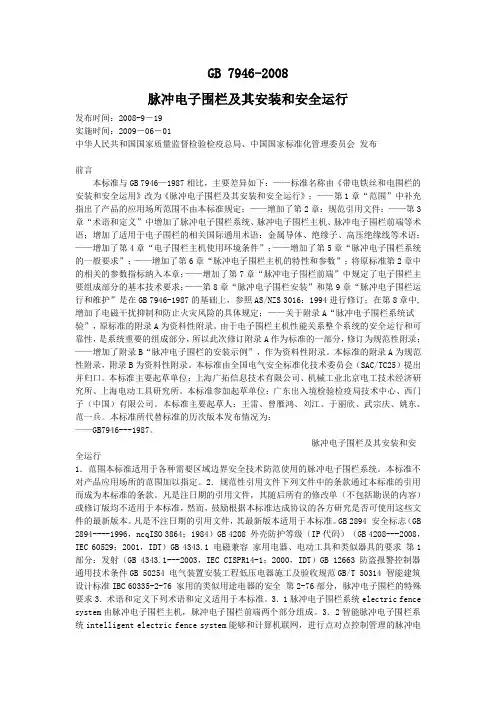

电子围栏安装标准

GB 7946-2008

脉冲电子围栏及其安装和安全运行

发布时间：2008-9－19

实施时间：2009－06－01

中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会 发布

前言

本标准与GB 7946—1987相比，主要差异如下：——标准名称由《带电铁丝和电围栏的安装和安全运用》改为《脉冲电子围栏及其安装和安全运行》；——第1章“范围”中补充指出了产品的应用场所范围不由本标准规定；——增加了第2章：规范引用文件；——第3章“术语和定义”中增加了脉冲电子围栏系统、脉冲电子围栏主机、脉冲电子围栏前端等术语；增加了适用于电子围栏的相关国际通用术语：金属导体、绝缘子、高压绝缘线等术语；——增加了第4章“电子围栏主机使用环境条件”；——增加了第5章“脉冲电子围栏系统的一般要求”；——增加了第6章“脉冲电子围栏主机的特性和参数”；将原标准第2章中的相关的参数指标纳入本章；——增加了第7章“脉冲电子围栏前端”中规定了电子围栏主要组成部分的基本技术要求；——第8章“脉冲电子围栏安装”和第9章“脉冲电子围栏运行和维护”是在GB 7946-1987的基础上，参照AS/NZS 3016：1994进行修订；在第8章中,增加了电磁干扰抑制和防止火灾风险的具体规定；——关于附录A“脉冲电子围栏系统试验”，原标准的附录A为资料性附录。由于电子围栏主机性能关系整个系统的安全运行和可靠性，是系统重要的组成部分，所以此次修订附录A作为标准的一部分，修订为规范性附录；——增加了附录B“脉冲电子围栏的安装示例”，作为资料性附录。本标准的附录A为规范性附录，附录B为资料性附录。本标准由全国电气安全标准化技术委员会（SAC/TC25）提出并归口。本标准主要起草单位：上海广拓信息技术有限公司、机械工业北京电工技术经济研究所、上海电动工具研究所。本标准参加起草单位：广东出入境检验检疫局技术中心、西门子（中国）有限公司。本标准主要起草人：王雷、曾雁鸿、刘江、于丽欣、武宗庆、姚东、范一兵。本标准所代替标准的历次版本发布情况为：——GB7946---1987。

电子围栏使用须知

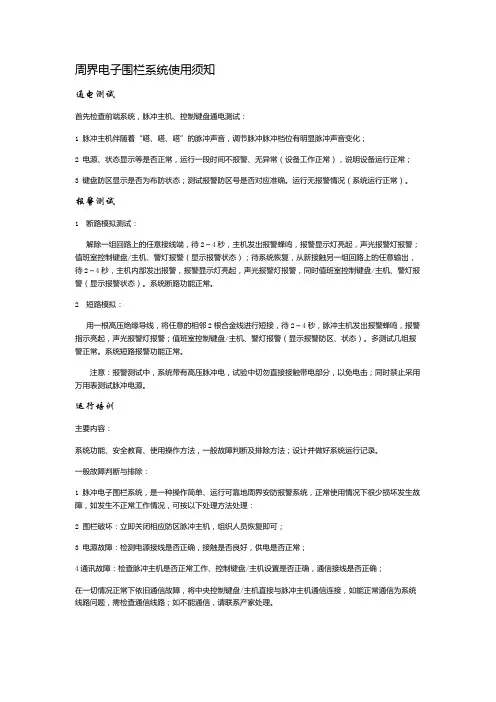

电子围栏使用须知

周界电子围栏系统使用须知

通电测试

首先检查前端系统，脉冲主机、控制键盘通电测试：

1 脉冲主机伴随着“嗒、嗒、嗒”的脉冲声音，调节脉冲脉冲档位有明显脉冲声音变化；

2 电源、状态显示等是否正常，运行一段时间不报警、无异常（设备工作正常），说明设备运行正常；

3 键盘防区显示是否为布防状态；测试报警防区号是否对应准确。运行无报警情况（系统运行正常）。

报警测试

1 断路模拟测试：

解除一组回路上的任意接线端，待2～4秒，主机发出报警蜂鸣，报警显示灯亮起，声光报警灯报警；值班室控制键盘/主机、警灯报警（显示报警状态）；待系统恢复，从新接触另一组回路上的任意输出，待2～4秒，主机内部发出报警，报警显示灯亮起，声光报警灯报警，同时值班室控制键盘/主机、警灯报警（显示报警状态）。系统断路功能正常。

2 短路模拟：

用一根高压绝缘导线，将任意的相邻2根合金线进行短接，待2～4秒，脉冲主机发出报警蜂鸣，报警指示亮起，声光报警灯报警；值班室控制键盘/主机、警灯报警（显示报警防区、状态）。多测试几组报警正常。系统短路报警功能正常。

注意：报警测试中，系统带有高压脉冲电，试验中切勿直接接触带电部分，以免电击；同时禁止采用万用表测试脉冲电源。

运行培训

主要内容：

系统功能、安全教育、使用操作方法，一般故障判断及排除方法；设计并做好系统运行记录。

一般故障判断与排除：

1 脉冲电子围栏系统，是一种操作简单、运行可靠地周界安防报警系统，正常使用情况下很少损坏发生故障，如发生不正常工作情况，可按以下处理方法处理：

2 围栏破坏：立即关闭相应防区脉冲主机，组织人员恢复即可；

3 电源故障：检测电源接线是否正确，接触是否良好，供电是否正常；

4通讯故障：检查脉冲主机是否正常工作、控制键盘/主机设置是否正确，通信接线是否正确；

在一切情况正常下依旧通信故障，将中央控制键盘/主机直接与脉冲主机通信连接，如能正常通信为系统线路问题，需检查通信线路；如不能通信，请联系产家处理。 5 脉冲主机报警：检查周界围栏是否被破坏、异常，高压绝缘线是否绝缘良好；围栏恢复确认围栏正常，设备系统依旧报警，将脉冲主机和周界围栏连接断开（拆线时请做好序号标记，以便顺序恢复）；用短接线将脉冲主机输出输入分别短接起来，开机测试，如设备正常工作，再次检查前端线路；如设备不能正常工作请联系厂家处理，切勿擅自拆机操作，以免故障扩大和发生危险。

电子围栏安装注意事项

电子围栏安装注意事项

电子围栏安装注意事项

1、为了降低触电危险，请服务人员不要在电子围栏工作的时候去弄警告牌，也杜绝其他人员随意移动警告牌。

2、不要使用损坏了的导线，特别是带有尖刺的电线，以防伤害到人畜。

3、在给免维护铅酸蓄电池或则其他干电池充电的时候，请先将电池取下来再充电，严禁直接在电子围栏上给蓄电池充电，这样会导致蓄电池以及电子围栏主机损坏。

4、不能将两台电子围栏主机给同一套围栏供电，这样会因为电子围栏主机发出的高压脉冲不一致而导致主机损坏，也容易导致人畜伤亡。

5，严禁自行修改电子围栏主机内部电路，或更换电子元件，这容易导致机器故障或对人生造成伤害。

6、严禁在雷雨天气接触或靠近电子围栏，以防雷击事故的发生，对于所有电子围栏，无论防雷与否，都必须严禁此条。

7、告知所有管理围栏的人员如何切断电子围栏主机输出，以防紧急事故的发生，另外在电子围栏主机显眼处放置如何切断电子围栏主机的操作指南。

8、严禁擅自使用市电转12V直流电的适配器给主机供电，这样容易因为适配器本身故障导致主机输出电压过高，发生绝缘故障。

9、在安装好后请确认主机是否工作正常，主机开机灯亮则说明已经正常工作，请放心使用。开机后严禁去接触围栏。

10、严禁婴幼儿，孕妇触摸电子围栏，无论有无条件，必须防止此类人员接近电子围栏，否则不能安装此类设备

11、必须在电子围栏主机旁防止显目警告标示，在围栏处放置警告标示。

12、接地必须可靠，夯实，接地系统必须远离生活区。

13、严禁私自拆除电子围栏主机，严禁私自更换元件，发生问题及时联系供应商。
