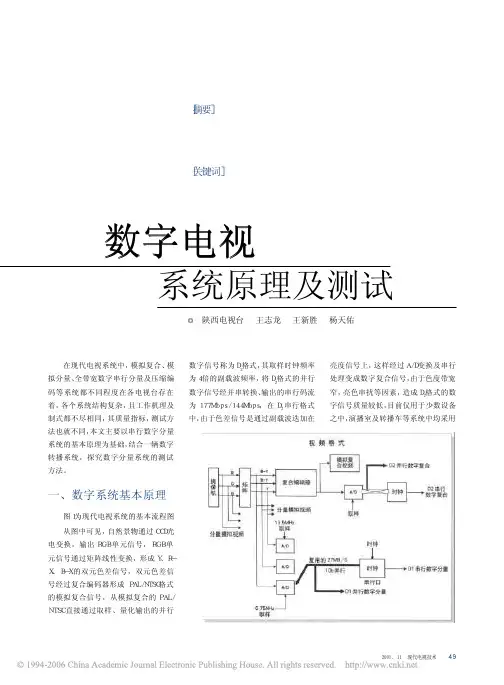

49２００１ ． １１ 现代电视技术在现代电视系统中，模拟复合、模
拟分量、全带宽数字串行分量及压缩编
码等系统都不同程度在各电视台存在
着，各个系统结构复杂，且工作机理及
制式都不尽相同，其质量指标，测试方
法也就不同，本文主要以串行数字分量
系统的基本原理为基础，结合一辆数字
转播系统，探究数字分量系统的测试
方法。
一、数字系统基本原理
图１为现代电视系统的基本流程图
从图中可见，自然景物通过ＣＣＤ光
电变换，输出ＲＧＢ单元信号，ＲＧＢ单
元信号通过矩阵线性变换，形成Ｙ、Ｒ－
Ｘ、Ｂ－Ｘ的双元色差信号，双元色差信
号经过复合编码器形成 ＰＡＬ／ＮＴＳＣ格式
的模拟复合信号，从模拟复合的ＰＡＬ／
ＮＴＳＣ直接通过取样、量化输出的并行系统原理及测试
◎ 陕西电视台 王志龙 王新胜 杨天佑［摘要］
本文论述了数字电视系统的基本原理，并结合一辆数字转播车系统，探究了串行数字系统中，误码、抖动、漂移、眼图、闪电、菱形等主要指标原理及测试方法。
［关键词］
数字系统，串行分量信号，Ｄ１，Ｄ２，误码，抖动，漂移，眼图
亮度信号上，这样经过Ａ／Ｄ变换及串行
处理变成数字复合信号，由于色度带宽
窄，亮色串扰等因素，造成Ｄ２格式的数
字信号质量较低，目前仅用于少数设备
之中，演播室及转播车等系统中均采用
图１数字电视
数字信号称为Ｄ２格式，其取样时钟频率
为４倍的副载波频率，将Ｄ２格式的并行
数字信号经并串转换、输出的串行码流
为１７７Ｍｂｐｓ／１４４Ｍｂｐｓ，在Ｄ２串行格式
中，由于色差信号是通过副载波迭加在
50现代电视技术 ２００１ ． １１中心技术
串行分量格式（即Ｄ１），Ｄ１格式是对双
元色差信号经过Ａ／Ｄ变换，串行处理而
形成Ｄ１格式的码流，以下就此部分重点
讨论。
１． Ａ／Ｄ变换
串行数字分量信号标准为ＩＴＵ－
ＲＢＴ６０１即４：２：２，标准规定对Ｙ信号取
样频率为１３．５ＭＨｚ，Ｒ－Ｙ和Ｂ－Ｙ信号分
别为６．７５ＭＨｚ，取样字输出排列顺序
为：…Ｙ／Ｒ－Ｙ／Ｙ／Ｂ－Ｙ／Ｙ／…即两个亮度取
2-1 设Kell系数为0.7，隔行系数为0.7，垂直正程系数为0.9，水平正程系数为0.8，帧频为25Hz，宽高比为16:9。如果要以3倍图象高度的距离观看电视，则要求每帧扫描行数为多少？视频带宽为多少？
2-2 电视信号一场有312.5行，水平清晰度为600线（包括逆程），场频为50Hz，求视频带宽。
2-3 彩条顺序为：白、黄、青、绿、品、红、蓝、黑。填写各彩条的R、G、B、Y、R-Y、B-Y的数据（用表格列出数据）。并以黄色为例，写出计算过程。
2-4 根据上题，作Y、R-Y、B-Y的波形。
2-5为什么亮度信号的取样频率为13.5MHz ?
2-6 根据ITU-R BT.601建议的标准，写出标准彩条中的绿色信号的亮度Y和两个色差R-Y、B-Y的模拟电平值和这三个分量的PCM编码数据BRCCY 的值,并将Y用格雷码 gY表示。
2-7 已知数字色差RC 的码值为36，求(1)对应的R-Y模拟电平值；(2)格雷码（ RC）g。
2-8 ITU-R 656标准给出以下3张表 (这里仅给出了625/50制式的数据)
TABLE 1 Field interval definitions
V-digital field blanking
Filed 1 Start (V=1) Line 624
Finish(V=0) Line 23
Filed 2 Start (V=1) Line 311
Finish(V=0) Line 336
F-digital field identification
Filed 1 F=0 Line 1
Filed 2 F=1 Line 313
TABLE 2 Video timing reference codes(Note 1)
Data bit
number First word
数字电视原理之模拟电视调制传输与接收
数字电视是一种现代化的电视播放技术，其原理与传统的模拟电视相比，具有很大的不同之处。在数字电视系统中，调制传输和接收环节是其中重要的环节之一。
首先，我们来看模拟电视的调制传输原理。在模拟电视系统中，视频信号和音频信号被调制成具有特定频率的射频信号，然后通过天线进行传输。其中，视频信号是通过调制方法将亮度信号和色度信号进行合成，形成一个复合视频信号。音频信号经过调制成为频率适中的射频信号。这样，在传输过程中，视频和音频信号都是以模拟的形式进行传输的。
而在数字电视系统中，调制传输的原理则截然不同。数字电视系统中的视频和音频信号首先需要进行数字化处理，即将连续的模拟信号转化为离散的数字信号。这一过程是通过模数转换器（ADC）完成的。随后，这些数字信号通过压缩编码技术，将其进行编码压缩。这么做的目的是为了减小信号的数据量，提高信号的传输效率。编码压缩的方法有许多种，如MPEG-2、H.264等。
编码后的数字信号通过误码纠正技术和差错保护技术，进行一定的纠错处理，以保证信号传输的准确性。在传输过程中，数字信号经过调制器，被调制成具有高频率的数字信号，并通过传输介质（如有线电视、卫星电视等）进行传输。接收端的数字电视机通过解调器将数字信号转换为基带信号，再通过解码器进行解码。
在数字电视接收的过程中，数字信号首先经过解码器进行解码，将压缩编码的信号解码成为原始的数字信号。接着，经过逆量化和逆变换的处理，将数字信号转化为模拟信号。最后，通过数模转换器（DAC）将模拟信号转换为模拟视频和音频信号。这些信号在经过双视频处理器（Dual Video Processor）和声音合成器（Audio Synthesizer）的处理后，最终被输出到显示屏和扬声器上，供观众观看和听取。
总结来说，数字电视的调制传输和接收过程采用了数字化处理、编码压缩、差错保护和解码等技术，使得电视信号的传输更加准确、稳定和高效。相比之下，模拟电视则采用了调制、解调等传统模拟技术。数字电视的出现不仅改变了电视节目的传输和接收方式，还提供了更高质量的图像和音频体验，因此受到了广大观众的喜爱。数字电视是一种现代化的电视播放技术，其原理与传统的模拟电视相比，具有很大的不同之处。在数字电视系统中，调制传输和接收环节是其中重要的环节之一。
