滚筒采煤机电动机主要参数

  • 格式：docx
  • 大小：3.37 KB
  • 文档页数：2

滚筒采煤机电动机主要参数

滚筒采煤机是煤炭开采中常见的一种设备，其核心部件是电动机。电动机是滚筒采煤机的动力来源，其主要参数直接影响到滚筒采煤机的工作效率和性能。本文将从转速、功率、电压和电流四个方面介绍滚筒采煤机电动机的主要参数。

一、转速

滚筒采煤机的电动机转速是指电动机每分钟旋转的圈数，通常用转/分来表示。电动机转速的选择要根据具体的采煤工况和要求来确定，一般可分为常速和变速两种。常速转速较低，适用于煤层较厚、煤质较好的工况；变速转速较高，适用于煤层较薄、煤质较差的工况。合理选择转速可以提高采煤效率和煤炭质量。

二、功率

滚筒采煤机电动机的功率是指电动机输出的机械功率，通常用千瓦（kW）来表示。功率的大小与采煤机的工作能力和工作效率密切相关。功率过小会导致采煤机无法正常工作，功率过大则会造成能源浪费和设备负荷过重。因此，选择合适的功率是确保滚筒采煤机正常运行的关键。

三、电压

滚筒采煤机电动机的电压是指电动机工作时的电源电压，通常用伏特（V）来表示。电压的选择要根据电网供电情况和设备的额定电压来确定，一般有380V和660V两种电压等级。选择合适的电压可以确保电动机的正常启动和运行，并减少电动机的能耗和损耗。

四、电流

滚筒采煤机电动机的电流是指电动机工作时的电流大小，通常用安培（A）来表示。电流的大小与电动机的负载和功率有关，过大的电流会导致电动机过载，过小的电流则会影响电动机的正常工作。因此，合理选择电流大小是确保电动机运行稳定的重要因素。

滚筒采煤机电动机的主要参数包括转速、功率、电压和电流。合理选择这些参数可以提高滚筒采煤机的工作效率、确保设备的正常运行，并减少能源消耗和设备损耗。在实际应用中，还需要根据具体的采煤工况和要求进行综合考虑，以达到最佳的工作状态和效果。

合集下载

MG500采煤机技术参数

MG500采煤机技术参数

MG200/500-WD技术参数及常见故障处理

一、主要技术特征

（1） 适用煤层

采高范围 1.70～3.50

煤层倾角 ≤40°

煤质硬度 硬或中硬

（2） 整机主要参数

机面高度 1491mm

滚筒直径 Ф1800mm，Ф2000mm,

最大采高 3500mm

卧 底 量 308mm，408mm

过煤高度 480mm

装机功率 2×200＋2×40KW(不含调高液压系统功率)

摇臂摆动中心距 6200mm

截 深 630mm,800mm

(3)电动机

截割电机 牵引电机

型 号 YBC-200B YBQYS-40(B)

功 率 200KW 40KW

电 压 1140V 380V

转 速 1470r/min 0-2470r/min

冷却水量 30L/min 20L/min

冷却水压 1.5Mpa 1.5Mpa

(4)牵引

型式 交流变频调速、电机驱动齿轮销轨式无链牵引

牵引力 500～300KN

牵引速度 0～8.6～14.5m/min

牵引部总减速比 174.87

（5）截割

摇臂长度 2039mm

机电设备技术参数

机电设备技术参数

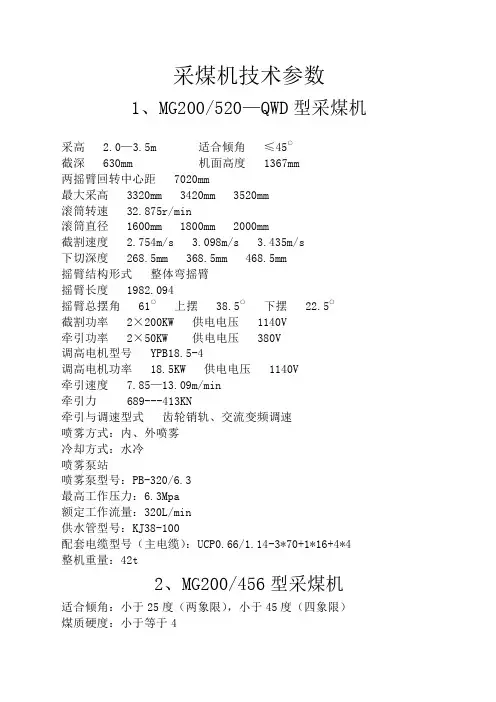

采煤机技术参数

1、MG200/520—QWD型采煤机

采高 2.0—3.5m 适合倾角 ≤45○

截深 630mm 机面高度 1367mm

两摇臂回转中心距 7020mm

最大采高 3320mm 3420mm 3520mm

滚筒转速 32.875r/min

滚筒直径 1600mm 1800mm 2000mm

截割速度 2.754m/s 3.098m/s 3.435m/s

下切深度 268.5mm 368.5mm 468.5mm

摇臂结构形式 整体弯摇臂

摇臂长度 1982.094

摇臂总摆角 61○ 上摆 38.5○ 下摆 22.5○

截割功率 2×200KW 供电电压 1140V

牵引功率 2×50KW 供电电压 380V

调高电机型号 YPB18.5-4

调高电机功率 18.5KW 供电电压 1140V

牵引速度 7.85—13.09m/min

牵引力 689---413KN

牵引与调速型式 齿轮销轨、交流变频调速

喷雾方式：内、外喷雾

冷却方式：水冷

喷雾泵站

喷雾泵型号：PB-320/6.3

最高工作压力：6.3Mpa

额定工作流量：320L/min

供水管型号：KJ38-100

配套电缆型号（主电缆）：UCP0.66/1.14-3*70+1*16+4*4

整机重量：42t

2、MG200/456型采煤机

适合倾角：小于25度（两象限），小于45度（四象限）

煤质硬度：小于等于4 机面高度：853mm 1046mm

销排高度：474mm 491mm

采高： 1100-2200mm 1400-2600mm

机身厚度：380mm

滚筒中心距：9055mm

电牵引双滚筒采煤机

电牵引双滚筒采煤机

第1页

CAD 大图 联系QQ:303194635

摘 要

本文介绍了采煤机的发展历史、组成及工作原理。在分析煤炭工业的行业背景的基础上，展望了采煤机的发展趋势，并针对采煤机的发展现状进行了MG110/260WD型采煤机的截割部设计。

本文首先确定了设计方案和选择了基本部件并开展了传动系统的可靠性分析。MG110/260WD型采煤机截割部主要是由四级齿轮和三级惰轮传动组成。截割部电动机放在摇臂内横向布置，电动机输出的动力由直齿圆柱齿轮和惰轮的传动，最后驱动滚筒旋转。对MG110/260WD的油路和内喷雾装置进行了研究分析。油路采用辅助泵供油方式，降低工作温度，起到润滑作用，降低能耗。内喷雾装置采用特质的类似DY150型送水机构。为了提高采煤机的块煤率，降低比能耗，提高采煤效率，本人对采煤机的截齿进行了分析，并且针对采煤过程中出现的主要截齿失效形式而进行了优化。本人分析、校核了齿轮、轴、轴承、和花键的可靠性，同时本文还介绍了截割部的安装、维护和故障处理等采煤机规则。本采煤机截割部具有较高的可靠性、实用性和安全维修性。

关键词：电牵引双滚筒采煤机； 截割部； 惰轮； 内喷雾装置；截齿

第2页

CAD 大图 联系QQ:303194635

ABSTRACT

This paper introduces the development history of coal minning machine, composition and

working principle .In view of the analysis of the basis of the coal industry’s background, we have

forecasted the development trend of the coal mining machine, and in the light of coal minning

1.2单滚筒采煤机

1.2单滚筒采煤机

§１.２ 单滚筒采煤机

一、1MGD200型单滚筒采煤机简介

1、用途与使用条件1MGD200型单滚筒采煤机是国产MC系列采煤机的一种机型。它与SGB-630/220型刮板输送机、DZ型单体液压支柱和金属铰接顶梁配套组成高档普采机组，用于开采采高1.3m-2.5m、煤质中硬以上的缓写倾斜煤层。

2、主要组成

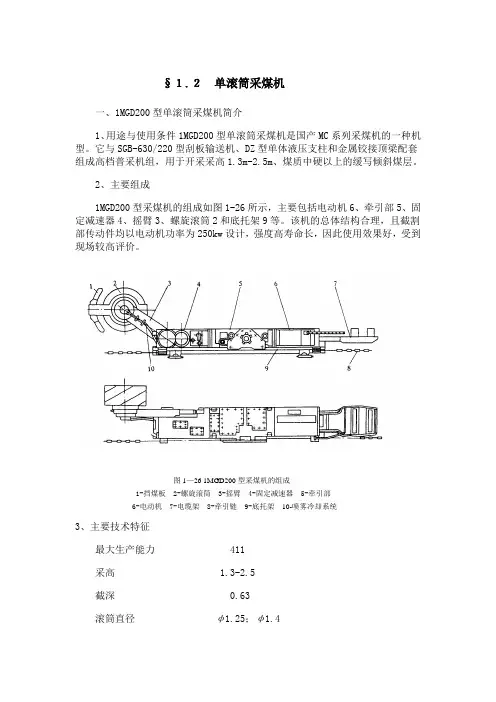

1MGD200型采煤机的组成如图1-26所示，主要包括电动机6、牵引部5、固定减速器4、摇臂3、螺旋滚筒2和底托架9等。该机的总体结构合理，且截割部传动件均以电动机功率为250kw设计，强度高寿命长，因此使用效果好，受到现场较高评价。
