1 1、可退式打捞矛
1、名称：LM-T73可退式打捞矛 (LM-T89可退式打捞矛)
2、使用范围及用途：从鱼腔内孔打捞的工具，对自由或遇卡状态的管柱都可抓捞。
3、结构：由芯轴、圆卡瓦、释放环、引鞋组成。
1、芯轴；2、圆卡瓦；3、释放圆环；4、引鞋
4、工作原理：
自由状态下，圆卡瓦略大于落物内径，进入鱼腔后，圆卡瓦被压缩，产生外胀力，紧贴落物内壁；上提芯轴，芯轴与圆卡瓦锯齿形螺纹吻合，产生径向力，实现打捞。退出时，钻具下击，正转2-3圈，使圆卡瓦与芯轴锯齿形螺纹分开，上提退出。
5、技术规范：
规格型号 外型尺寸（mm） 接头螺纹 打捞尺寸（mm） 许用拉力(KN) 卡瓦窜动量(mm)
LM-T73 95×651 230（73TBG） 54.6～62 535 7.7
LM-T89 105×670 210（73TBG） 66.1～77.9 814 10
6、操作方法：
选择检查工具，下至距鱼顶2m开泵循环，缓慢放入鱼腔，悬重有下降显示时，反转1-2圈，试提悬重增加，起钻；退出时，钻具下击，正转2-3圈，上提即退出。
7、注意事项：
工具平稳入鱼，不能超出许用范围；用后清洗、检查和保养。
图3－2－7 可退式打捞矛 2 2、滑块捞矛
1、用途及使用范围
属于内捞工具，可以打捞钻杆、油管、套铣管、封隔器等有内孔落物。又可对遇卡管柱进行倒扣或配合其它工具使用（如震击器、倒扣器等）。
2、结构
由上接头、矛杆、卡瓦、锁块及螺钉组成。
3、原理
当矛杆与卡瓦进入鱼腔之后，卡瓦依靠自重向下滑动，卡瓦与斜面产生相对位移，卡瓦齿面与矛杆中心线距离增加，使其打捞尺寸逐渐加大，直至与鱼腔内壁接触为止。上提矛杆时，斜面向上运动所产生的径向力迫使卡瓦咬入落物内壁，抓住了落物。
4、技术规范 序号 规格型号 外径mm 接头螺纹 打捞内径mm 许用拉力KN
1 HLM-D（S）48 73 2 3/8TBG 38 251
海上修井作业常用打捞工具
【摘要】由于海上油田生产环境的特殊性，其修井作业具有较为专有的工序和工具，为了保证修井的及时性，缩短停井影响时间，修井作业人员必须熟练掌握修井工具的用途及使用方法。本文以修井作业中较为常见的打捞作业为例，介绍修井作业工程中常用的打捞工具及使用方法，为修井作业提供借鉴依据和理论指导。
【关键词】海上 修井 作业 打捞 工具
1 可退式卡瓦打捞筒
1.1 用途
可退式卡瓦打捞筒用于修井工程中从外部打捞油管以及其它落鱼的专用打捞工具。它根据油管、接头、接箍和其它井用管子的外径尺寸而设计的。当抓住落鱼而不能捞出时，捞筒可退出落鱼，提回地面。卡瓦打捞筒抓住落鱼后能进行高压泥浆循环。还带有铣鞋能有效地修理鱼顶裂口飞边。便于落鱼顺利进入捞筒，如果需要增大抓捞面积可连接加大引鞋，鱼顶偏倚井壁时可使用壁钩，抓捞部位距鱼顶太远可增接加长短节。
1.2 结构
可退式卡瓦打捞筒由上接头、筒体、引鞋组成。内部装有抓捞卡瓦、盘根和铣鞋或控制环。打捞卡瓦分为螺旋卡瓦和篮式卡瓦两类，每类又有几种尺寸地打捞卡瓦，进行打捞时，可选用一种适合落鱼外径地卡瓦装入筒体内。
螺旋卡瓦形如弹簧，外部为宽锯齿左旋螺纹，与筒体内螺纹配合，螺距相同，但螺纹面较筒体地窄得多。内部是抓捞牙为多头左旋锯齿形螺牙，螺牙锋利坚硬。螺旋卡瓦下端焊有指形键，与控制卡配合后就阻止了螺旋卡瓦在筒体内转动。这类螺旋卡瓦通常设计三种抓捞尺寸。其总抓捞尺寸范围9～12mm，考虑到管子的磨损，每个卡瓦的抓捞尺寸在标准打捞尺寸以下3mm的范围内。这就适应了井内管柱的磨损尺寸变化。篮式卡瓦为圆筒状，形似花篮。外部与螺旋卡瓦一样，但为完整的宽锯齿左旋螺纹，内部抓捞牙亦为多头左旋锯齿形螺牙，下端开有键槽，纵降向开有等分涨缩槽，尤如弹簧卡头。考虑到管子的磨损，每个卡瓦的打捞尺寸在标准打捞尺寸以下3mm范围内。
1.3 抓紧和退出机理
打捞筒的抓捞零部件式螺旋卡瓦和篮式卡瓦，由于它外部的宽锯齿螺纹和内面的抓捞牙均是左旋螺纹，与筒体相配合的间隙较大，这样就能使卡瓦在筒体内有一定行程能胀大和缩小。当落鱼被引入捞筒后，只要施加一轴向压力，卡瓦在筒体内上行。由于轴向压力使落鱼进入卡瓦，此时卡瓦上行并胀大，运用它坚硬锋利的卡瓦牙借弹性力的作用将落鱼咬住卡紧。当上提捞柱，卡瓦在筒提内相对地向下运动。因宽锯齿螺纹地纵断面是锥形斜面，卡瓦必然带着沉重地落鱼向锥体的小端运动，此时落鱼重量愈大卡得也愈紧，整个重量由卡瓦传递给筒体。筒体的宽锯齿螺纹和卡瓦的内外螺纹均为左旋螺纹。卡瓦愈筒体配合后，也由控制卡或控制环约束了他的旋转运动，所以释放落鱼时只要施加一定压力，顺时针方向旋转捞柱，即可将捞筒由落鱼上退出，由于抓捞牙为多头左旋螺纹，退出的速度较快。
钻井事故常用打捞工具
公锥
公锥是打捞管柱内孔部位的一种常用打捞工具。是由高强度合金钢锻料车制，并经过处理制成。公锥按照接头螺纹与打捞螺纹规格分为右旋螺纹（正扣公锥）和左旋螺纹（反扣公锥）有的公锥开有排屑槽。打捞螺纹分锯齿形螺纹和三角形螺纹两种。
一．技术规格
规范 5 1/2″ 4 1/2″
(5″) 4 1/2″ 3 1/2″ 2 7/8″
GG GN GN GN1 GN2 DG QZ GG GG2 DG DG GZ DG GN1 GN2 DG QZ GZ DG
接头 扣型 510 510 410 410 410 420 420 420 420 410 330 330 310 310 310 230 230 230 210
外径D3 178 187 156 156 156 146 146 146 146 156 108 108 121 121 121 95 95 95 105
水眼d 25 30 25 25 25 20 25 25 25 20 15 18 18 20 18 10 10 10 15
全长L3 900 980 980 660 800 1100 1100 980 800 1300 1100 980 1050 766 800 1000 1000 980 1050
圆杆直径D2 108 130 115 100 108 92 95 90 88 103 64 65 75 80 82 50 53 55 68
打捞螺纹 D1 85 95 85 85 85 64 65 65 65 70 33 33 52 51 56 26 25 25 45
L1 392 504 504 352 392 468 480 424 392 680 511 520 475 466 428 490 448 488 475
锥度 1:16 1:16 1:16 1:24 1:16 1:16 1:16 1:16 1:16 1:16 1:16 1:16 1:24 1:24 1:16 1:20 1:16 1:16 1:20

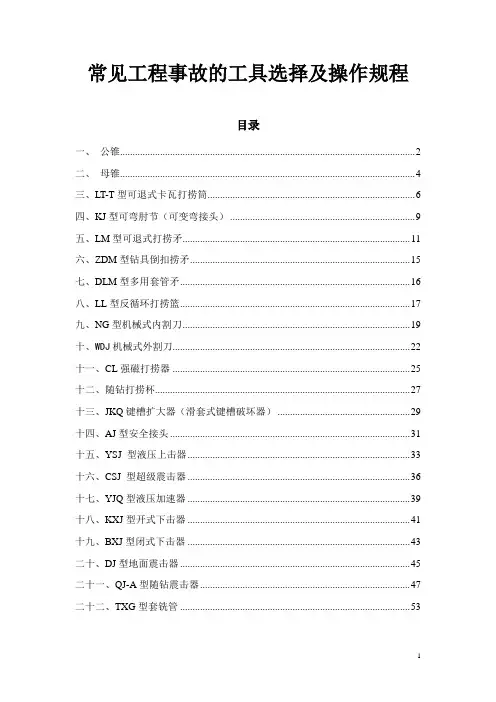

1 常见工程事故的工具选择及操作规程
目录
一、 公锥...................................................................................................................... 2
二、 母锥...................................................................................................................... 4
三、LT-T型可退式卡瓦打捞筒 ................................................................................... 6
四、KJ型可弯肘节（可变弯接头） .......................................................................... 9
五、LM型可退式打捞矛........................................................................................... 11
六、ZDM型钻具倒扣捞矛 ........................................................................................ 15
七、DLM型多用套管矛 ............................................................................................ 16
八、LL型反循环打捞篮 ............................................................................................ 17
