化工设计基础试题

一、选择题（每题4分，共10题）

1. 在化工流程设计中，以下哪种过程是属于物理过程？ A. 氧化反应 B. 蒸馏过程 C. 酯化反应 D. 氧化还原反应

2. 设计酸碱中和时，采用以下哪种酸碱反应？

A. 酸酸反应 B. 硫酸和氧化钠反应 C. 碳酸钠和盐酸反应 D. 盐酸和氢氧化钠反应 3. 在化工过程中，以下哪种单位最常用于描述物质的质量？ A. 摩尔 B. 吨 C. 克 D. 毫升

4. 化工反应器的类型有很多种，以下哪种类型的反应器适用于高压、高温的反应条件？ A.

CSTR（连续搅拌式反应器） B. PFR（管式反应器） C. BPR（固定床反应器） D. SBR（序批式反应器）

5. 化工传热过程中，以下哪种方式的传热效果最佳？ A. 对流传热 B. 辐射传热 C. 导热传热

D. 直接传热 6. 以下哪种方法不属于化工工艺设计的基本步骤？ A. 原料选择 B. 设计参数确定 C. 工艺流程设计 D. 反应温度控制

7. 化工物料平衡是一种重要的计算方法，以下哪种因素不属于进行物料平衡计算的基本要素？ A. 反应物和产物的化学计量数 B. 反应物的摩尔质量 C. 反应进程中物料的流速 D. 反应物的浓度 8. 化工过程中，以下哪种装置可以实现气体吸附的分离？ A. 吸附塔 B. 蒸发器 C. 分液漏斗

D. 过滤器

9. 在化工流程设计中，以下哪种操作不属于传质运输过程？ A. 蒸馏 B. 吸附 C. 酸碱中和 D.

离心分离

10. 以下哪种参数不是衡量化工流程经济性的关键指标？ A. 产量 B. 能耗 C. 设备维护费用 D.

原料成本 二、简答题（每题10分，共4题）

1. 什么是化工流程设计？请简要描述化工流程设计的主要步骤。

答： 化工流程设计是指根据化学反应的原理和物质的性质，通过制定合理的工艺流程和操作条件，设计出满足生产要求的化工生产过程的过程。化工流程设计的主要步骤包括：原料选择、各种操作参数的确定、工艺流程设计、设备安装与调试、生产实施等。 2. 请简述连续搅拌式反应器（CSTR）的工作原理及其适用范围。

答： 连续搅拌式反应器（CSTR）是一种常用的化工反应器，其工作原理是将反应物连续地注入到反应器中，并通过搅拌使得反应物和催化剂充分混合，反应过程中产生的产物通过出口管道排出。CSTR通常用于液相反应，可以实现不同反应物的连续加入和产物的连续排出，适用于多种反应条件。 3. 请简要描述化工传热过程中的对流传热和导热传热。

答： 对流传热是指热量通过流体的对流传递，是一种较为常见的传热方式。在对流传热过程中，流体和固体之间通过对流换热，实现热量的传递。对流传热的传热效果受流体流速、温度差和传热系数等因素影响。

导热传热是指热量通过固体材料的导热传递，是一种固体内部热量传递的方式。导热传热的传热效果与物质的导热系数、温度差和固体的几何形状等因素有关。

4. 请简述化工过程中的物料平衡计算的基本原理。

答： 物料平衡计算是化工过程设计中的重要环节，其基本原理是质量守恒和物质守恒原则。

物料平衡计算通过对化工过程中各个部分进行质量平衡和物质平衡的计算，以确定原料的用量、产物的产量以及各个中间产物的流量。在计算过程中，需要确定反应物和产物之间的化学计量数、反应物的摩尔质量以及反应过程中物料的流速等参数，通过对这些参数的计算和调整，可以得到满足生产要求的化工流程。

三、计算题（每题20分，共2题）

1. 某化工过程中，需要进行1000 kg的酸碱中和反应，其中酸和碱的当量比为3:1，且反应完全转化，求需要多少量的酸和碱？

答：

酸和碱的当量比为3:1，所以酸的量为1000/(3+1) = 250 kg，碱的量为750 kg。 2. 某化工流程中，原料进入和产物出口之间的物料流量为50 L/min，其中反应产物的体积分数为0.2，请计算每分钟产生的反应产物的体积。

答：

每分钟的产物体积 = 物料流量 × 体积分数 = 50

L/min × 0.2 = 10 L/min

四、设计题（40分）

某化工厂需要设计一个生产装置，生产某种化学物质A。已知该化学物质的摩尔质量为100 g/mol，该反应是一种气液相反应，反应物为气体B和液体C，反应分为两个步骤，第一步骤中气体B和液体C在反应釜中进行气液反应，生成中间产物D，反应完全转化。第二步骤中，中间产物D在另一个反应釜中与液体E发生反应，生成最终产物A，反应也是完全转化的。根据已知数据，完成以下设计任务：

1. 计算反应步骤一中气体B和液体C的摩尔量比。 2. 根据反应步骤一的摩尔量比，计算气体B和液体C的质量比。

3. 计算反应步骤二中中间产物D和液体E的摩尔量比。

4. 根据反应步骤二的摩尔量比，计算中间产物D和液体E的质量比。

答：

1. 反应步骤一中气体B和液体C的摩尔量比为1:1。 2. 气体B和液体C的质量比可根据其摩尔质量进行计算。已知气体B的摩尔质量为50

g/mol，液体C的摩尔质量为100 g/mol。根据摩尔质量的关系，可得到气体B和液体C的质量比为1:2。

3. 反应步骤二中中间产物D和液体E的摩尔量比为1:2。

4. 中间产物D和液体E的质量比可根据其摩尔质量进行计算。已知中间产物D的摩尔质量为80 g/mol，液体E的摩尔质量为40 g/mol。根据摩尔质量的关系，可得到中间产物D和液体E的质量比为2:1。

合集下载

化工基础模拟试题

化工基础模拟试题

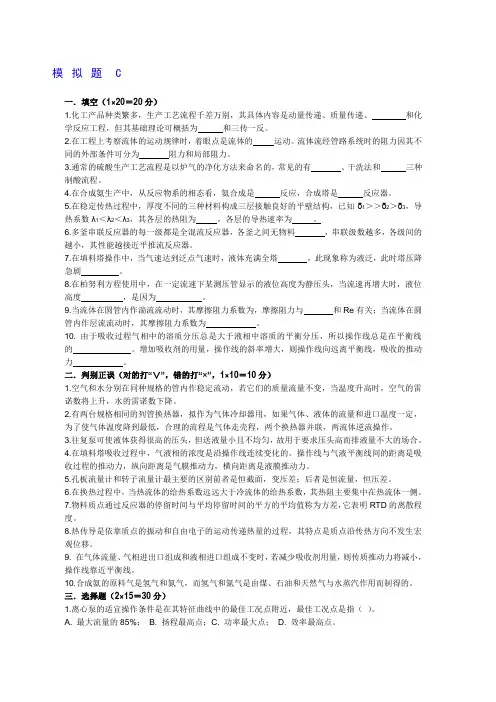

模拟题C

一．填空（1×20＝20分）

1.化工产品种类繁多，生产工艺流程千差万别，其具体内容是动量传递、质量传递、 和化学反应工程，但其基础理论可概括为 和三传一反。

2.在工程上考察流体的运动规律时，着眼点是流体的 运动。流体流经管路系统时的阻力因其不同的外部条件可分为 阻力和局部阻力。

3.通常的硫酸生产工艺流程是以炉气的净化方法来命名的，常见的有 、干洗法和 三种制酸流程。

4.在合成氨生产中，从反应物系的相态看，氨合成是 反应，合成塔是 反应器。

5.在稳定传热过程中，厚度不同的三种材料构成三层接触良好的平壁结构，已知δ1＞＞δ2＞δ3，导热系数λ1＜λ2＜λ3，其各层的热阻为 ，各层的导热速率为 。

6.多釜串联反应器的每一级都是全混流反应器，各釜之间无物料 ，串联级数越多，各级间的

越小，其性能越接近平推流反应器。

7.在填料塔操作中，当气速达到泛点气速时，液体充满全塔 ，此现象称为液泛，此时塔压降急剧 。

8.在柏努利方程使用中，在一定流速下某测压管显示的液位高度为静压头，当流速再增大时，液位高度 ，是因为 。

9.当流体在圆管内作湍流流动时，其摩擦阻力系数为，摩擦阻力与 和Re有关；当流体在圆管内作层流流动时，其摩擦阻力系数为 。

10. 由于吸收过程气相中的溶质分压总是大于液相中溶质的平衡分压，所以操作线总是在平衡线的 。增加吸收剂的用量，操作线的斜率增大，则操作线向远离平衡线，吸收的推动力 。

二．判别正误（对的打“∨”，错的打“×”，1×10＝10分）

1.空气和水分别在同种规格的管内作稳定流动，若它们的质量流量不变，当温度升高时，空气的雷诺数将上升，水的雷诺数下降。

化工设备设计基础

化工设备设计基础

《化工设备设计基础》综合复习资料

一、填空题

1. 力的机械作用对物体产生两种效应：使 ，即外效应；使 ，即内效应。

2. 杆件在外力作用下变形的基本形式有拉伸或压缩、 、 和 。

3. bs,是金属材料的 指标，,是金属材料的 指标。

4. 一容器的筒体由钢板卷制而成，则筒体的公称直径是指它们的 。

5. 边缘应力特征为 和 。

6. 压力容器做水压试验时的试验介质是 。

7. 受外压的长圆筒首先发生的是 破坏，而不是 破坏。

8. 焊缝系数的选择与 和 有关。

9. 力的合成与分解法则有 和 两种。

10. 作用在梁上的载荷一般可分为集中力、 和 ；根据梁的约束及支承情况可以分为简支梁、 和 三种。

11. 钢材中含有杂质硫会造成钢材的 性增加，含有杂质磷会造成 性增加。

12. 直立设备塔除承受工作介质压力作用外，一般还承受 、 、

和 的作用。

13. 一筒体由无缝钢管制成，则筒体的公称直径是指它的 。

14. 对一台卧式容器应选2个鞍式支座，其中一个为 型鞍式支座，另一个为 型鞍式支座。

15. 根据直杆拉伸与压缩的强度条件可以进行 、 和

化工设计复习题一

化工设计复习题一

《化工设计与制图》复习题

一、填空题

第一章 化工厂设计的内容与程序

1、概念设计是以过程研究中间结果或最终结果为基础，从工程角度出发按照未来生产规模所进行的一种 假想设计 。

2、化工计算包括工艺设计中的 物料衡算 、 能量衡算 和 设备选型和计算

三方面内容。

3、设计代表工作的任务是参加基本建设的 现场施工 和安装。

4、根据化工过程开发程序进行分类，化工设计分为四种设计类型，即概念设计、中试设计、基础设计和 工程设计 。

5、在化工新技术开发过程中，可能存在三种类型的设计，即概念设计、中试设计和基础设计。

6、中试设计内容和程序基本上和 工程设计 相同，但由于规模小，若施工安装力量较强，可以不出管道、仪表、管架等安装图纸。

7、按国内传统设计体制，工程设计可分为三种类型，即初步设计、扩大初步设计和

施工图设计 。

第二章 工艺流程设计

8、在工艺流程草图中，流程线的起始和终了处注明 物料 的名称、来源及去向。 9、工艺流程草图又称为方案流程图或流程示意图，一般在 生产方法（或工艺路线） 确定后绘制，主要为工艺计算服务，也是 工艺流程图 设计的依据。

10、工艺管道及仪表流程图上，管道的标注内容应包括三个组成部分：即 管道号 、管径和管道等级。

11、工厂的三废治理工程的“三同时”是指三废治理工程必须与主体工程 同时设计 、

同时施工 、同时投入使用。

12、在选择生产方法和工艺流程时，应遵循的三原则是 先进性 、 可靠性 和

合理性 。

13、当生产工艺路线(生产方法)选定后，就可以进行 流程设计 。

14、工艺管道及仪表流程图一般采用 A1 图幅横幅绘制，数量不限；流程简单时，可采用A2图幅；图纸不宜 加长 和 加宽 。

15、化工工艺图纸的图线宽度有 粗 、 中 、 细 三种类型，其宽度比例为 4:2:1 。

2010年化工设计(A卷考试答案)

2010年化工设计(A卷考试答案)

1 四川大学期终考试答案（A卷）

（2009－2010学年第二学期）

课程课序号：30819420－0 课程名称：化工设计 任课教师：蒋绍志 党亚固 成绩：

适用专业年级：化工工艺2007级 学生人数： 195人 印刷份数：200

学号 姓名

一 填空题：（每空1分，32分）

1．管道专业是 工程设计 的龙头专业，设计单位通常是用管道专业的设计来推动化工厂的 整体工程设计 ，管道专业是在满足操作的前提下，结合安全、经济、整齐的因素，负责进行管道布置设计。

2．4．工程设计可以划分为基础工程设计和 详细工程设计 两个阶段。管道专业在基础工程设计阶段主要完成 管道平面研究图 ，提出80%以上准确度的

管材订货

条件。

3. 工艺流程图可不按 比例 绘制，但要尽可能表达出设备的 相对大小 和 位置的相对高低 。工艺流程图中工艺物料管线用 粗实线 ，辅助物料管线用 中粗实线 ，其他用细实线表示。

4. 取样点的位置要合适，注意试样不受 环境污染 。液体取样点从管线 侧面 引出，而不要从管线 底部 引出 。取样管线的长度 越短越好 。

5．工艺说明书是 工艺专业 向其他相关专业阐述 工艺生产原理 、 工艺流程 、产品规格及规模、主要化工原材料、工艺用水、汽等规格和数量，对生产控制及生产检测分析的要求，三废排放情况，以便各有关专业开展设计工作。

6. 对于 仪表控制点，其中L表示表示 测量的是物位 ，I 表示 控制（调节） ，A表示 报警 ，R表示 记录 （或打印） 。0203表示 第二主项的第3个仪表 。

7．管道标注组合号：PG310-300A1A-H表示：物料为工艺气体、管道尺寸为300mm，管道压力等级为150LB，管道材质为铸铁。

8. 设备位号为J0102ab的设备，J表示 泵 ，01表示在 第一工序 ，02表示
