一、引言

机械装配检验指导书是为了确保机械装配质量，提高产品可靠性而编制的。本指导书旨在对机械装配过程中的检验项目、方法及要求进行详细说明，以便供相关人员参考和执行。

二、检验管理要求

2-1 质量目标

为确保机械装配的质量，我们设定以下质量目标：

●出货产品不合格率低于1%

●检测出的问题能在24小时内得到解决

●持续改进装配流程和质量控制手段

2-2 检验责任

2-2-1 检验员：由专业人员组成的检验小组负责执行检验任务，严格按照检验流程进行操作并填写检验记录。

2-2-2 装配员：负责按照装配工艺要求进行装配，并将装配完成的产品交给检验员进行检验。 2-2-3 质量管理人员：负责对检验结果进行核实和评估，并采取相应的纠正和预防措施。

2-3 检验流程

2-3-1 前期准备：检验员根据工艺文件和图纸准备检验工具、设备和材料。

2-3-2 装配过程检验：检验员在装配过程中对关键环节进行检验，确保装配质量。

2-3-3 成品检验：对装配完成的产品进行全面检验，包括尺寸、外观、功能等方面的检验。

2-3-4 检验记录和统计：检验员将检验结果记录在检验记录表中，并进行统计分析，及时发现问题并进行改进。

三、检验项目及方法

3-1 尺寸测量

3-1-1 使用千分尺、游标卡尺、量具等测量工具进行尺寸测量。

3-1-2 根据图纸中的要求，对关键尺寸进行检测，确保满足要求。

3-2 公差检查 3-2-1 使用齿轮涡轮检测仪、传动装置及相关工具进行公差检查。

3-2-2 根据图纸及相关标准，对装配件的公差进行检测，确保在允许范围内。

3-3 外观检查

3-3-1 使用显微镜、放大镜等工具对产品的外观进行检查。

3-3-2 检查产品表面是否存在划痕、凹陷、氧化等缺陷。

3-4 功能检测

3-4-1 使用测试设备和仪器对产品的功能进行检测。

3-4-2 根据产品功能要求进行相应测试，确保产品功能正常。

总装、装配检验指导书 GSZJ-JYZD-17-10

1梯子平台制造检验指导书

1.目 的：本检验操作指导书是为了规定上海振华港口机械（集团）股份有限公司长兴基地

质检部总装检验员的检验工作程序、内容，以及检验标准。

2.适用范围：本文件适用上海振华港口机械（集团）股份有限公司长兴基地桥吊钢结构的总装

检验，是总装检验员上岗前必读的指导性文

件。

3.引用文件和标准：

3.1 《美国职业安全与健康协会标准-1910.23》

OSHA19-10.23

3.2 《欧洲起重机设计规范》FEM

3.3 《岸桥集装箱起重机》

3.4 《起重机械安全规程》GB6067-85

4.梯子平台的制造、安装与检验：

4.1梯子、栏杆、走道及平台制作的总体要求；

4.1.1岸桥的梯子（直梯、斜梯），栏杆、走道和平台的布

置须考虑到便于维修人员和操作人员携带工具或其它设备

到达需要检查、维修和保养的地方，也是工作人员进行操作、维护、保养、检修的时候，必须

设置的装置。

4.1.2在安装的过程中不仅要符合安全标准，而且要可靠、牢固、整齐、美观，还应满足相关的

设计规范和安全规程的规定，以及满足监理和用户的要求。

4.2梯子、栏杆、走道平台的分类（按照安装形式区分）

4.2.1装配式：所谓的装配式是指：所有的梯子（直梯、斜梯）栏杆、走道和平台连接是采用螺

栓固定的，可以拆卸。

4.2.2焊接固定式：这种形式的所有梯子的栏杆、走道和平台连接是采用焊接固定的，不可拆卸。

总装、装配检验指导书 GSZJ-JYZD-17-10

24.3涂装防腐

4.3.1通常斜梯的踏步和走道平台的格栅板均为热浸锌处理，不再涂装油漆；

43.2栏杆、直梯等等有些只用热浸锌处理；另外一些在热浸锌后再用油漆保护。

4.3.3平台支撑槽钢、斜梯主梁等等为冲砂后涂油漆处理。

4.4直梯的制作、安装及检验

4.4.1直梯的制作、安装要求

4.4.1.1直梯应具备足够的刚度、强度和

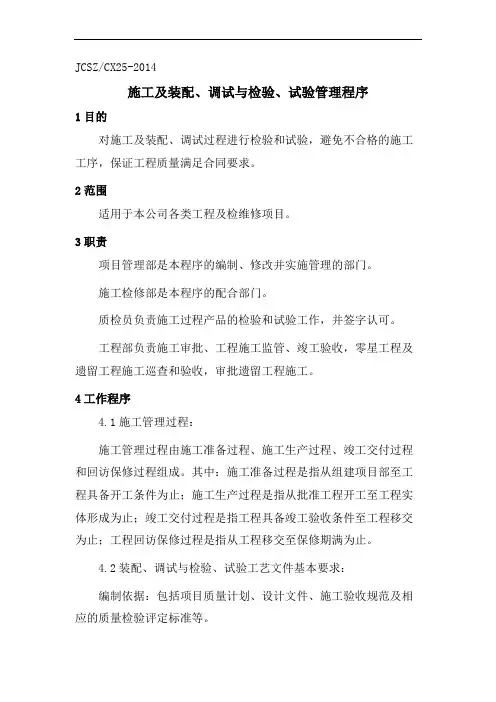

JCSZ/CX25-2014

施工及装配、调试与检验、试验管理程序

1目的

对施工及装配、调试过程进行检验和试验，避免不合格的施工工序，保证工程质量满足合同要求。

2范围

适用于本公司各类工程及检维修项目。

3职责

项目管理部是本程序的编制、修改并实施管理的部门。

施工检修部是本程序的配合部门。

质检员负责施工过程产品的检验和试验工作，并签字认可。

工程部负责施工审批、工程施工监管、竣工验收，零星工程及遗留工程施工巡查和验收，审批遗留工程施工。

4工作程序

4.1施工管理过程：

施工管理过程由施工准备过程、施工生产过程、竣工交付过程和回访保修过程组成。其中：施工准备过程是指从组建项目部至工程具备开工条件为止；施工生产过程是指从批准工程开工至工程实体形成为止；竣工交付过程是指工程具备竣工验收条件至工程移交为止；工程回访保修过程是指从工程移交至保修期满为止。

4.2装配、调试与检验、试验工艺文件基本要求：

编制依据：包括项目质量计划、设计文件、施工验收规范及相应的质量检验评定标准等。

编制内容：装配、调试过程检验、试验。过程检验包括：各施工工序、施工关键工序、质量控制点、特殊工序的质量验收等；过程试验包括在施工现场实施的检验、试验和实验室或委托外单位实施的检验、试验等。

检验、试验方法：针对检验与试验内容，根据施工验收规范和质量检验评定标准，确定检验、试验方法。

4.3装配、调试与检验、试验的过程检查控制：

分项、分部工程施工负责人或技术负责人、质检员及时组织进行施工过程中的检验。过程检验包括：基础及预留孔洞和预埋件复查、工序质量检查、隐蔽工程检查及分项、分部工程质量检验和评定等。检验形式主要有自检、互检、交接检和专检等。施工组长、操作者及质检员分别做好相关记录，以此作为检验标识和质量记录。

施工作业人员对所施工的工程质量随时进行检查，保证本道工序质量符合规定要求。每道工序及分项工程完成后，施工组长或分部工程施工负责人应及时组织自检和互检，并认真作好自检、互检及工序交接记录。前道工序未经测量、检查合格的，不得转入下道工序。

页眉内容

页脚内容5

xxxxxx有限公司

轮胎装配操作规范（一）

作业要求 主要步骤 作业标准 图示

1、检查外胎、内胎、垫带是否完好、清洁、有无异物；轮辋挡圈是否有毛刺。 检查 清洁、完好，无异物、毛刺

2、将内胎气门嘴座片螺帽紧固，在外胎内部和垫带表面抹一薄层滑石粉或润滑油脂。 抹滑石粉/润滑油脂 均匀涂抹

3、把内胎装入外胎内部，并装上垫带。 装内胎 垫带平铺无褶皱

4、将车轮以轮缘为基准，平放在有防护措施的地面上，把装配好的轮胎自轮辐向下套入车轮。 装配 轮胎装配好后无歪斜

5、将轮胎的气门嘴对应从轮辋气门嘴孔的正中穿出。 装气门嘴 轮胎的气门嘴中心与轮辋气门嘴孔中心偏差≤1.5mm

6、将挡圈一端卡在轮辋槽口内，用一根撬棍压住，另一根撬棍以轮辐风孔力点沿着轮辋小边移动，将挡圈逐步压入。 装挡圈 挡圈与轮胎槽口配合面间隙不允许超过1.5mm，且间隙应在不小于1/4圆周的圆弧上向两边均匀减少

7、挡圈与槽口配合需装配到位。 检查 挡圈开口间隙5~10mm 页眉内容

页脚内容5

xxxxxxx有限公司

轮胎装配操作规范（二） 注意事项：

1、穿气孔时，垫带不得滑出或卷起；

2、轮胎的气门嘴中心与轮辋气门嘴中心偏差；

3、装配挡圈时不得划伤轮胎；

4、挡圈开口无间隙或间隙小于2mm时不得继续装配；

5、挡圈开口两端必须与槽口配合到位。

作业要求 主要步骤 作业标准 图示

1、将安全铁棒从轮辐散热孔处对称穿过挡住挡圈。 装安全铁棒 安全铁棒两端必需超出挡圈外围约200mm

2、将充气管与气门嘴连接牢靠，打开开关进行充气。 充气 将充气管与气门嘴连接牢靠

3、当压力指针指到4MPa时，需检查充气管与气门嘴连接、挡圈开口间隙、挡圈是否滑落。 检查 当压力指针指到4MPa时检查：充气管与气门嘴连接牢靠、挡圈开口间隙3~9mm

4、轮胎的充气压力按轮胎外侧标注的标准气压。 检查轮胎气压 充气轮胎气压必须按该型轮胎标标准气压（轮胎外侧有标注）
