陶瓷封装工艺流程

光耦封装工艺流程

光耦的封装工艺流程包括以下几个主要步骤：

1. 陶瓷基座制作：光耦的封装需要一个陶瓷基座作为基础，陶瓷基座的制作是第一步。

2. 厚膜电路制作：在陶瓷基座上制作厚膜电路，这一步包括在陶瓷基座上印刷和烧结银浆等导电材料，形成光耦需要的电路。

3. 芯片测试：对光耦中的芯片进行测试，确保其功能正常。

4. 芯片烧结压焊：将测试合格的芯片烧结在陶瓷基座上，并进行压焊，以保证芯片与电路的可靠连接。

5. 中测：进行中间测试，检查光耦的初步性能。

6. 耦合对准：将光耦中的发射器和接收器对准，以保证其光学性能。

7. 装架：将光耦装入相应的支架中，以便进行下一步的封装。

8. 封装：将光耦进行密封封装，以保护其内部的电路和芯片。

9. 检漏：检查封装后的光耦是否泄漏，以确保其性能。

10. 老化筛选：对封装后的光耦进行老化筛选，进一步检查其性能和可靠性。

11. 末测：最后进行全面测试，确保封装后的光耦性能达到要求。

在整个封装工艺流程中，还需要注意一些细节问题，例如控制环境湿度、避免灰尘污染等，以保证光耦的品质和性能。此外，不同型号和规格的光耦可能有着不同的封装工艺流程和材料要求，需要根据具体情况进行调整和优化。

碳化硅（SiC）陶瓷，具有抗氧化性强，耐磨性能好，硬度高，热稳定性好，高温强度大，热膨胀系数小，热导率大以及抗热震和耐化学腐蚀等优良特性。因此，已经在石油、化工、机械、航天、核能等领域大显身手，日益受到人们的重视。例如，SiC陶瓷可用作各类轴承、滚珠、喷嘴、密封件、切削工具、燃汽涡轮机叶片、涡轮增压器转子、反射屏和火箭燃烧室内衬等等。

SiC陶瓷的优异性能与其独特结构密切相关。SiC是共价键很强的化合物，SiC中Si-C键的离子性仅12％左右。因此，SiC强度高、弹性模量大，具有优良的耐磨损性能。纯SiC不会被HCl、HNO3、H2SO4和HF等酸溶液以及NaOH等碱溶液侵蚀。在空气中加热时易发生氧化，但氧化时表面形成的SiO2会抑制氧的进一步扩散，故氧化速率并不高。在电性能方面，SiC具有半导体性，少量杂质的引入会表现出良好的导电性。此外，SiC还有优良的导热性。

SiC具有α和β两种晶型。β－SiC的晶体结构为立方晶系，Si和C分别组成面心立方晶格；α－SiC存在着4H、15R和6H等100余种多型体，其中，6H多型体为工业应用上最为普遍的一种。在SiC的多种型体之间存在着一定的热稳定性关系。在温度低于1600℃时，SiC以β－SiC形式存在。当高于1600℃时，β－SiC缓慢转变成α－SiC的各种多型体。4H－SiC在2000℃左右容易生成；15R和6H多型体均需在2100℃以上的高温才易生成；对于6H－SiC，即使温度超过2200℃，也是非常稳定的。SiC中各种多型体之间的自由能相差很小，因此，微量杂质的固溶也会引起多型体之间的热稳定关系变化。

现就SiC陶瓷的生产工艺简述如下：

一、SiC粉末的合成：

SiC在地球上几乎不存在，仅在陨石中有所发现，因此，工业上应用的SiC粉末都为人工合成。目前，合成SiC粉末的主要方法有：

1、Acheson法：

这是工业上采用最多的合成方法，即用电将石英砂和焦炭的混合物加热至2500℃左右高温反应制得。因石英砂和焦炭中通常含有Al和Fe等杂质，在制成的SiC中都固溶有少量杂质。其中，杂质少的呈绿色，杂质多的呈黑色。

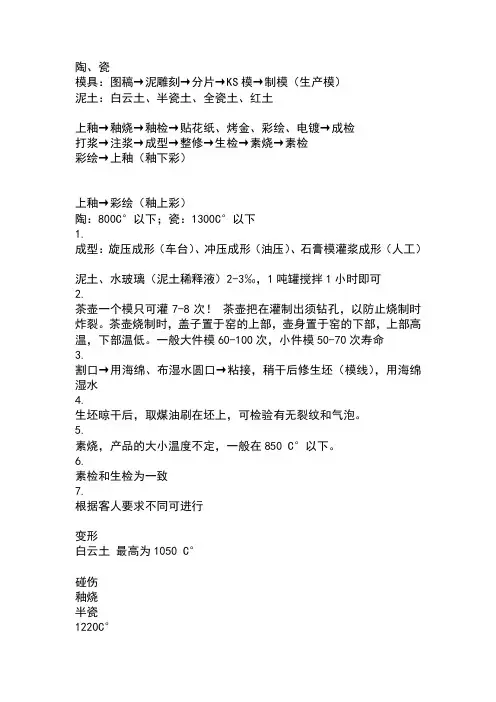

陶、瓷

模具：图稿→泥雕刻→分片→KS模→制模（生产模）

泥土：白云土、半瓷土、全瓷土、红土

上釉→釉烧→釉检→贴花纸、烤金、彩绘、电镀→成检

打浆→注浆→成型→整修→生检→素烧→素检

彩绘→上釉（釉下彩）

上釉→彩绘（釉上彩）

陶：800C°以下；瓷：1300C°以下

1.

成型：旋压成形（车台）、冲压成形（油压）、石膏模灌浆成形（人工）

泥土、水玻璃（泥土稀释液）2-3‰，1吨罐搅拌1小时即可

2.

茶壶一个模只可灌7-8次！ 茶壶把在灌制出须钻孔，以防止烧制时

炸裂。茶壶烧制时，盖子置于窑的上部，壶身置于窑的下部，上部高

温，下部温低。一般大件模60-100次，小件模50-70次寿命

3.

割口→用海绵、布湿水圆口→粘接，稍干后修生坯（模线），用海绵

湿水

4.

生坯晾干后，取煤油刷在坯上，可检验有无裂纹和气泡。

5.

素烧，产品的大小温度不定，一般在850 C°以下。

6.

素检和生检为一致

7.

根据客人要求不同可进行

变形

白云土 最高为1050 C°

碰伤

釉烧

半瓷

1220C°

干裂

全瓷

1280-1320C°

釉检

气泡

产品在生产中最核心的心脏是窑和上釉两部分：

针孔

补土、补釉 ；

立方窑（适合小厂生产，为全瓷和烤花纸）

跳釉

隧道窑（适合24小时生产）

釉裂

电窑

（适合素烧和烤花纸，生产环境较为干净）

缩釉

滚道窑（素烧，此种窑较为实用）

大白釉

：纯白

还原釉

：还原物质本身色

釉水

色釉

等比釉（窑变釉）：渐变色，与窑温一起变化，为流云状

透明釉：釉下彩

裂纹釉

8.

白云土：产品轻，脆弱，低温（多用于鬼节）

半瓷

：较重，牢固，多用于日常用品

全瓷

：较为精致，多用于日常用品、摆饰

红土

：多用于花盆、紫砂壶

骨瓷

：坯料中加入动物的骨粉而烧制成。产品烧制出时为透明色。产品硬

度高，敲击声清脆！

陶瓷封装工艺流程

陶瓷封装是一种常用的封装工艺，用于保护集成电路芯片，提高其可靠性和稳定性。下面是陶瓷封装的工艺流程，详细介绍了各个步骤及其作用。

1.选择陶瓷材料：陶瓷封装主要使用氧化铝陶瓷（Al2O3）作为基材。根据芯片的需求，选择适当的陶瓷材料，例如高热导率陶瓷、低介电常数陶瓷等。

2.制备陶瓷基片：将选定的陶瓷材料进行制片，通常是通过压制、注塑、模压等工艺进行成型。制备好的陶瓷基片应具有良好的平整度和尺寸精度。

3.加工陶瓷基片：对制备好的陶瓷基片进行修整和打孔等加工，以便后续的焊接和引线插装。此步骤需要高精度的机械设备和技术来保证陶瓷基片的质量。

4.制造金属化层：将陶瓷基片进行金属化处理，即在其表面涂覆金属层。通常使用钼（Mo）或钨（W）等高熔点金属作为电极材料，采用蒸镀、喷涂等技术将金属层均匀地覆盖在陶瓷基片上。

5.焊接芯片：将待封装的芯片通过金线焊接或球焊接等方式连接到陶瓷基片上。金线焊接使用金线将芯片引脚与陶瓷基片上的金属层相连，球焊接则将芯片引脚与陶瓷基片上的焊球连接。

6.密封封装：将已经焊接好的芯片与陶瓷基片一同放置在封装模具中，然后加以加热和加压处理。在高温高压下，陶瓷基片与封装模具之间形成均匀的密封，保证芯片在封装过程中不受到外界环境的影响。 7.电性能测试：对已封装的芯片进行电性能测试，包括静态和动态测试等。静态测试主要检测芯片的电流、电压和功耗等参数，动态测试则测试芯片在不同频率和负载条件下的工作性能。

8.外观检查与包装：对已测试的芯片进行外观检查，包括焊接连接的质量、封装的完整性等。然后将芯片进行清洁处理，并进行标识和包装，以便后续的运输和应用。
