电路制作
前置放大器
前置放大器主要是对小信号乃至微弱信号进行放大，因此要求失真系数低，所以在设计上不使用三极管，而是用“NE5532”集成电路代替。免去了调整放大器的静态工作点的调试过程，并且对音响系统的稳定性和音质都有很大改善。电路如图3
图3 NE5532组成的前置放大器
功率放大器
功率放大器不同于前置放大器，它不仅对音频电压信号进行放大，而且放大了音频电流，以满足外接负载的功率需求。还有频率平坦特性、高新早比和优良的动态特性。选用飞利浦公司的TDA1521立体声功放。电路如图4
图4 TDA1521典型运用
多频段频率均衡器
为达到完美音质的控制，可采用多频段频率进行调控，采用东芝公司的TA7796。电路如图5
图5 双片TA7796
分频器
为了让音质完美显现必须将放大的信号分出高音和低音部分分别输出。电路如图6
图6 分频器
环绕立体声处理器
通过环绕立体声使听众更具临场感，仿佛被来自不同方向的声音所包围。电路如图7
图7 uPC1891环绕声处理器

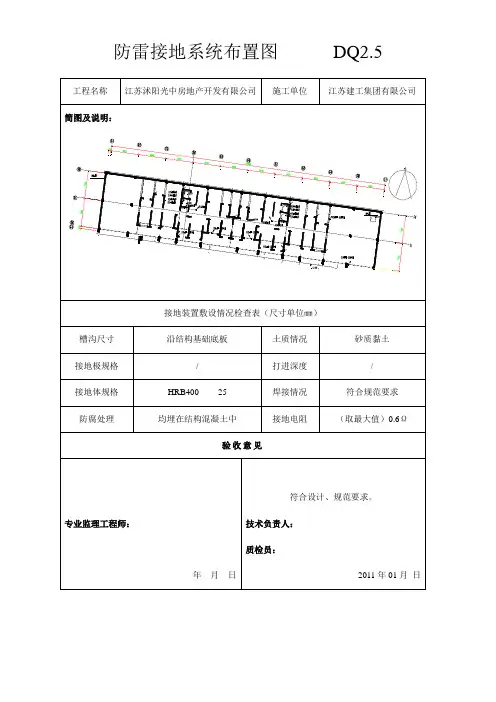

防雷接地系统布置图 DQ2.5
工程名称 江苏沭阳光中房地产开发有限公司 施工单位 江苏建工集团有限公司
简图及说明：
接地装置敷设情况检查表（尺寸单位㎜）
槽沟尺寸 沿结构基础底板 土质情况 砂质黏土
接地极规格 / 打进深度 /
接地体规格 HRB400 25 焊接情况 符合规范要求
防腐处理 均埋在结构混凝土中 接地电阻 （取最大值）0.6Ω
验收意见
专业监理工程师：
年 月 日
符合设计、规范要求。
技术负责人：
质检员：
2011年01月 日
防雷接地系统布置图 DQ2.5
工程名称 江苏沭阳光中房地产开发有限公司 施工单位 江苏建工集团有限公司
简图及说明：
接地装置敷设情况检查表（尺寸单位㎜）
槽沟尺寸 沿结构基础底板 土质情况 砂质黏土
接地极规格 / 打进深度 /
接地体规格 HRB400 25 焊接情况 符合规范要求
防腐处理 均埋在结构混凝土中 接地电阻 （取最大值）0.6Ω
验收意见
专业监理工程师：
年 月 日
符合设计、规范要求。
技术负责人：
质检员：
2011年01月09日
防雷接地系统布置图 DQ2.5
工程名称 江苏沭阳光中房地产开发有限公司 施工单位 江苏建工集团有限公司
简图及说明：
接地装置敷设情况检查表（尺寸单位㎜）
槽沟尺寸 沿结构基础底板 土质情况 砂质黏土
接地极规格 / 打进深度 /
接地体规格 HRB400 22 焊接情况 符合规范要求
防腐处理 均埋在结构混凝土中 接地电阻 （取最大值）0.6Ω
验收意见
专业监理工程师：
年 月 日
符合设计、规范要求。
技术负责人：
质检员：
2011年01月24日
防雷接地系统布置图 DQ2.5
工程名称 江苏沭阳光中房地产开发有限公司 施工单位 江苏建工集团有限公司
简图及说明：
接地装置敷设情况检查表（尺寸单位㎜）
嘿嘿。看到标题。大家是不是很晕啊？“丢丢这 是怎么了．家庭５－１音响啊。这是我们能够操作的￣－５７” “我家的音响系统已经是５．１了，不就花钱买一套这么 简单吗？”嘿嘿，不要着急，丢丢的组建对象是电脑。 还是咱的老本行哈。 ＯＫ。为了打消大部分淀粉的疑虑，丢丢先来说明 实现本期目标——组建电脑５．１音响的条件吧： １．三组双声道（立体声）电脑音箱 ２．三根一分二电脑音频线，其中一条较长 ３．没了 ．＾ 怎么样，是不是很简单？音箱嘛。大家家里 ＼ 应该至少有一组了吧。相信有一半的淀粉家里会不止 有一组吧！剩下的一组或者两组大家想想办法ＰＢ．如果 只是短期试验一下，那完全可以同学们凑—下，如果看 了本教程。想要长期使用，那去电子信息城买两组的成 本也就２００～３００大洋，拉老爸赞助—下。条件是可以请 他欣赏不次于电影院效果的大片。音频线更不是难题 了’每组音箱至少会带有一根。较长的那根可以去信息 城购买，成本不超过２０大洋。ＯＫ，准备工作完毕，进入 正题。
双声道和５．１声道 还是先扫盲。对这两个名词已 经明白的大虾级淀粉可以忽略本小 节＾＿‘。 在收音机和老式电视机阶段。 声音都是从一个声道发出的，所以 那个时候的视听享受仅限于“有动
５４＿ ： 。… 静”而已。随着ＶＣＤ的普及，人们 的视听要求也高起来。于是双声道 （就是立体声Ｓｔｅｒｅｏ）概念开始普 及。立体声简单来说就是有两个独 立的声道。可以使左右音箱发出不 同的声音。年龄稍微大点儿的淀粉 应该有印象。卡拉ＯＫ用的ＶＣＤ可以 使用左右声道切换来消除人声，只 播放伴奏声音供大家自己唱。 ５．１声道则是跟随“家庭影院” 兴起的新概念。它由前置左右声 道、后置（或者环绕）左右声道、 中置声道和超重低音声道组成。 由于超重低音声道的频晌范围在 ２０～１２０Ｈｚ之间。目的是为了增强 效果，所以只能算０．
１个声道。这样 ＴｌｔＶ・’， ｙｂ， ／ ｕ・●目 ｒ爿刁 ： ＬＯ 最后讲＿］ ５．１声道的摆放。丢 丢不止—次地看到有钱人家把５．１声

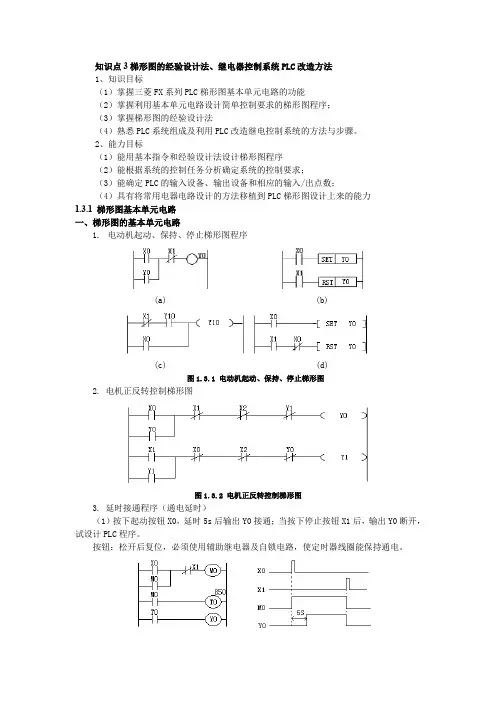

知识点3梯形图的经验设计法、继电器控制系统PLC改造方法
1、知识目标
（1）掌握三菱FX系列PLC梯形图基本单元电路的功能
（2）掌握利用基本单元电路设计简单控制要求的梯形图程序；
（3）掌握梯形图的经验设计法
（4）熟悉PLC系统组成及利用PLC改造继电控制系统的方法与步骤。
2、能力目标
（1）能用基本指令和经验设计法设计梯形图程序
（2）能根据系统的控制任务分析确定系统的控制要求；
（3）能确定PLC的输入设备、输出设备和相应的输入/出点数；
（4）具有将常用电器电路设计的方法移植到PLC梯形图设计上来的能力
1.3.1 梯形图基本单元电路
一、梯形图的基本单元电路
1. 电动机起动、保持、停止梯形图程序
(a) (b)
(c) (d)
图1.3.1 电动机起动、保持、停止梯形图
2. 电机正反转控制梯形图
图1.3.2 电机正反转控制梯形图
3. 延时接通程序（通电延时）
（1）按下起动按钮X0，延时5s后输出Y0接通；当按下停止按钮X1后，输出Y0断开，试设计PLC程序。
按钮：松开后复位，必须使用辅助继电器及自锁电路，使定时器线圈能保持通电。
(a)延时5秒接通程序 (b)时序图
图1.3.3 延时接通程序（通电延时）
（2）按下起动开关X0，延时5s后输出Y0接通；当按下停止按钮X1后，输出Y0断开，试设计PLC程序。
(a)延时5秒接通程序 (b)时序图
图1.3.4延时接通程序（通电延时）
4. 延时断开程序（断电延时）
输入信号X0接通后，输出Y0马上接通；当X0断开后，输出延时5s后断开。
图1.3.5 延时断开程序（断电延时）

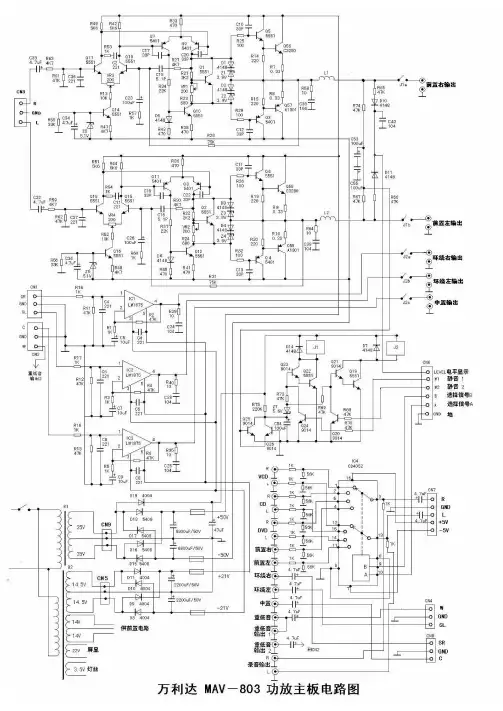

万利达 MAV－803 5.1声道卡拉OK功放主板电路原理与维修
