度设防地区抗震等级为三、四级的现浇混凝土结构构造的相关要求
（发稿时间：2008-12-22 阅读次数：915）
抗震构造是保证建筑物构件在地震荷载下破坏符合抗震设计原则的重要措施，抗震构造符合要求对保证地震荷载下建筑、人员安全有重要作用，现将6度设防地区抗震等级为三、四级的现浇混凝土结构构造的相关要求浅谈如下。
一、 基本概念介绍
地震等级：根据地震所释放能量的不同所进行的分级。
地震烈度：简称烈度，即地震发生时，在波及范围内一定地点地面振动的激烈程度。（或释为地震影响和破坏的程度）。
抗震等级：根据烈度、结构类型和房屋高度对钢筋混凝土房屋所进行的分级，不同抗震等级的计算和构造措施有所差别。
抗震设防烈度：按国家规定的权限批准作为一个地区抗震设防依据的地震烈度。
抗震构造措施：根据抗震概念设计原则，一般不需计算而对结构和非结构各部分必须采取的各种细部要求。
无锡市属于抗震设防烈度为6度的地区。
二、 相关构造措施 梁、柱构造：
1.框架梁支座两侧负弯矩钢筋附加筋长度应按长跨长度取值，两边长度应一致，应正确计算框架梁的Ln，明确支座位置
2.楼面框架梁端上部钢筋锚固长度应不小于LaE（直锚）或0.4 LaE+15d（弯锚）。3．悬挑梁长度大于1.5m时，宜在支座处设置2根抗剪构造钢筋，大于2.5m时，宜设4根；抗剪构造钢筋弯折点距梁根部距离为50； 悬挑梁钢筋下弯点及二排筋断点为3/4Ln位置，施工时应注意查看图纸。
4．剪力墙结构顶层连梁的纵向钢筋锚固长度范围内，应设置间距≤150的箍筋。
5．框架柱截面收缩或主筋直径变化时，往往进行插筋，插筋长度从梁顶向下算起为1.2倍LaE。
6．一般来说，剪力墙结构中连梁上的管线洞口均宜配置补强钢筋，施工、验收时应注意查看结构施工说明。
7 7.底层框架柱柱根加密区为Hn/3,从柱嵌固部位算起，即从地下室顶板面或基础（独立柱基、承台）顶面算起。

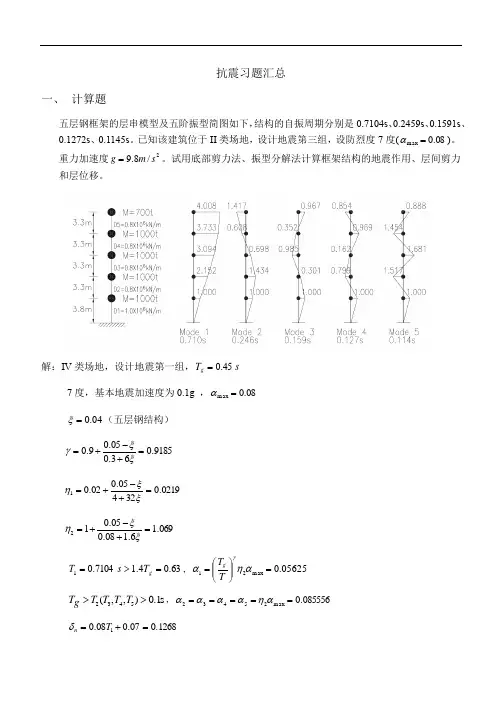

抗震习题汇总
一、 计算题
五层钢框架的层串模型及五阶振型简图如下，结构的自振周期分别是0.7104s、0.2459s、0.1591s、0.1272s、0.1145s。已知该建筑位于II类场地，设计地震第三组，设防烈度7度(08.0max)。重力加速度2/8.9smg。试用底部剪力法、振型分解法计算框架结构的地震作用、层间剪力和层位移。
解：IV类场地，设计地震第一组，sTg45.0
7度，基本地震加速度为0.1g ，08.0max
04.0（五层钢结构）
9185.063.005.09.0
0219.032405.002.01
069.16.108.005.012
63.04.17104.01gTsT，05625.0max21TTg
s1.0),,(5432TTTTgT，085556.0max25432
1268.007.008.01Tn
kNGGiieq3915181.9)41000700(85.085.051
kNGFeqEK2.22023915105625.01
)1,,1( )1(niFHGHGFnEKiiiii
EKnnEKiinnnFFHGHGF)1(
底部剪力法计算结果
层数 iG(kN) iH(m) iiHG nF(kN) nnF iD iu(mm) iu(mm)
5 6860 17.0 116620 487.9 279.3 8.00E+05 0.96 0.96
4 9800 13.7 134260 561.7 8.00E+05 1.66 2.62
3 9800 10.4 101920 426.4 8.00E+05 2.19 4.81
2 9800 7.1 69580 291.1 8.00E+05 2.56 7.37
1. 我国规范抗震设防的基本思想和原则是以（ ）为抗震设防目标。
两个水准
三个水准
两阶段
三阶段
本题分值： 4.0
用户未作答
标准答案： 三个水准
2. 多层砖房抗侧力墙体的楼层水平地震剪力分配（ ）。
与楼盖刚度无关
与楼盖刚度有关
仅与墙体刚度有关
仅与墙体质量有关
本题分值： 4.0
用户未作答
标准答案： 与楼盖刚度有关
3. 一般情况下，工程场地覆盖层的厚度应按地面至剪切波速大于（ ）的土层顶面的距离确定。
200m/s
300m/s
400m/s
500m/s
本题分值： 4.0
用户未作答
标准答案：
500m/s
4. 9度区的高层住宅竖向地震作用计算时，结构等效总重力荷载Geq为( )。 0.85(1.2恒载标准值GK+1.4活载标准值QK)
0.85(GK+QK)
0.75(GK+0.5QK)
0.85(GK+0.5QK)
本题分值： 4.0
用户未作答
标准答案：
0.75(GK+0.5QK)
5. 一级抗震墙除底部加强部位外，其他部位墙肢截面组合弯矩设计值应乘以增大系数( )。
1.2
1.4
1.6
.1.8
本题分值： 4.0
用户未作答
标准答案：
1.2
6. 根据建筑使用功能的重要性，按其受地震破坏时产生的后果，将建筑（ ）个抗震设防类别。
二
三
四
五
本题分值： 4.0
用户未作答
标准答案： 四
7. 强柱弱梁是指（ ）。 柱线刚度大于梁线刚度
柱抗弯承载力大于梁抗弯承载力
柱抗剪承载力大于梁抗剪承载力
柱配筋大于梁配筋
本题分值： 4.0
用户未作答
标准答案： 柱抗弯承载力大于梁抗弯承载力
8. 考虑内力塑性重分布，可对框架结构的梁端负弯矩进行调幅，下列说法正确的是（ ）。
梁端塑性调幅应对水平地震作用产生的负弯矩进行
梁端塑性调幅应对竖向荷载作用产生的负弯矩进行

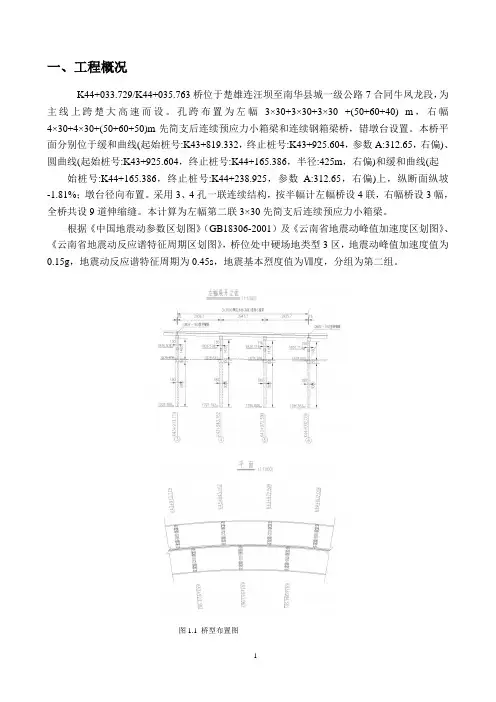

1 一、工程概况
K44+033.729/K44+035.763桥位于楚雄连汪坝至南华县城一级公路7合同牛凤龙段，为主线上跨楚大高速而设。孔跨布置为左幅3×30+3×30+3×30 +(50+60+40) m，右幅4×30+4×30+(50+60+50)m先简支后连续预应力小箱梁和连续钢箱梁桥，错墩台设置。本桥平面分别位于缓和曲线(起始桩号:K43+819.332，终止桩号:K43+925.604，参数A:312.65，右偏)、圆曲线(起始桩号:K43+925.604，终止桩号:K44+165.386，半径:425m，右偏)和缓和曲线(起
始桩号:K44+165.386，终止桩号:K44+238.925，参数A:312.65，右偏)上，纵断面纵坡-1.81%；墩台径向布置。采用3、4孔一联连续结构，按半幅计左幅桥设4联，右幅桥设3幅，全桥共设9道伸缩缝。本计算为左幅第二联3×30先简支后连续预应力小箱梁。
根据《中国地震动参数区划图》（GB18306-2001）及《云南省地震动峰值加速度区划图》、《云南省地震动反应谱特征周期区划图》，桥位处中硬场地类型3区，地震动峰值加速度值为0.15g，地震动反应谱特征周期为0.45s，地震基本烈度值为Ⅶ度，分组为第二组。
图1.1 桥型布置图
2
图1.2 剖面示意
二、自振特性分析
全桥有限元计算模型示于图2.1，从左到右依次是4号墩、5号墩，其自振周期及相应振型列于表2.1，示于图2.2。
图2.1 有限元模型
表2.1 自振特性一览表
模态号 频率/Hz 周期/s 振型特征
1 0.245193 4.078413 主梁纵飘
2 0.915799 1.091943 5号墩顺桥向弯曲
3 1.676969 0.596314 主梁横向对称弯曲
4 2.775748 0.360263 5号墩扭转弯曲
3 5 3.101696 0.322404 主梁竖向反对称弯曲
