稳压电源质量指标

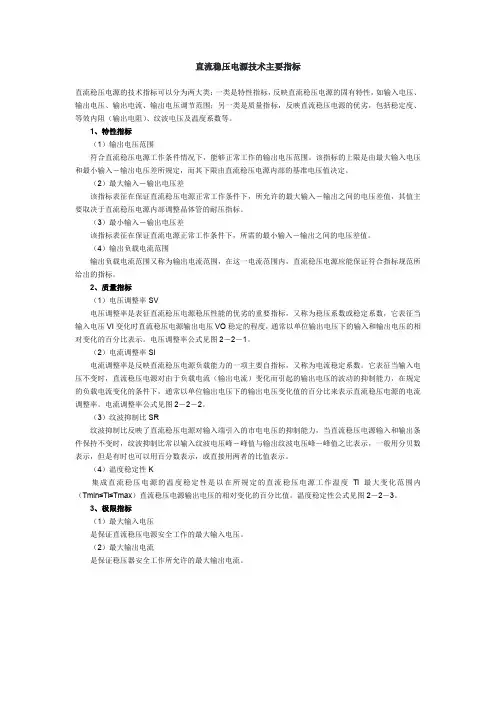

直流稳压电源技术主要指标

直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入电压、输出电压、输出电流、输出电压调节范围；另一类是质量指标，反映直流稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。

1、特性指标

（1）输出电压范围

符合直流稳压电源工作条件情况下，能够正常工作的输出电压范围。该指标的上限是由最大输入电压和最小输入－输出电压差所规定，而其下限由直流稳压电源内部的基准电压值决定。

（2）最大输入－输出电压差

该指标表征在保证直流稳压电源正常工作条件下，所允许的最大输入－输出之间的电压差值，其值主要取决于直流稳压电源内部调整晶体管的耐压指标。

（3）最小输入－输出电压差

该指标表征在保证直流电源正常工作条件下，所需的最小输入－输出之间的电压差值。

（4）输出负载电流范围

输出负载电流范围又称为输出电流范围，在这一电流范围内，直流稳压电源应能保证符合指标规范所给出的指标。

2、质量指标

（1）电压调整率SV

电压调整率是表征直流稳压电源稳压性能的优劣的重要指标，又称为稳压系数或稳定系数，它表征当输入电压VI变化时直流稳压电源输出电压VO稳定的程度，通常以单位输出电压下的输入和输出电压的相对变化的百分比表示。电压调整率公式见图2－2－1。

（2）电流调整率SI

电流调整率是反映直流稳压电源负载能力的一项主要自指标，又称为电流稳定系数。它表征当输入电压不变时，直流稳压电源对由于负载电流（输出电流）变化而引起的输出电压的波动的抑制能力，在规定的负载电流变化的条件下，通常以单位输出电压下的输出电压变化值的百分比来表示直流稳压电源的电流调整率。电流调整率公式见图2－2－2。

（3）纹波抑制比SR

纹波抑制比反映了直流稳压电源对输入端引入的市电电压的抑制能力，当直流稳压电源输入和输出条件保持不变时，纹波抑制比常以输入纹波电压峰－峰值与输出纹波电压峰－峰值之比表示，一般用分贝数表示，但是有时也可以用百分数表示，或直接用两者的比值表示。

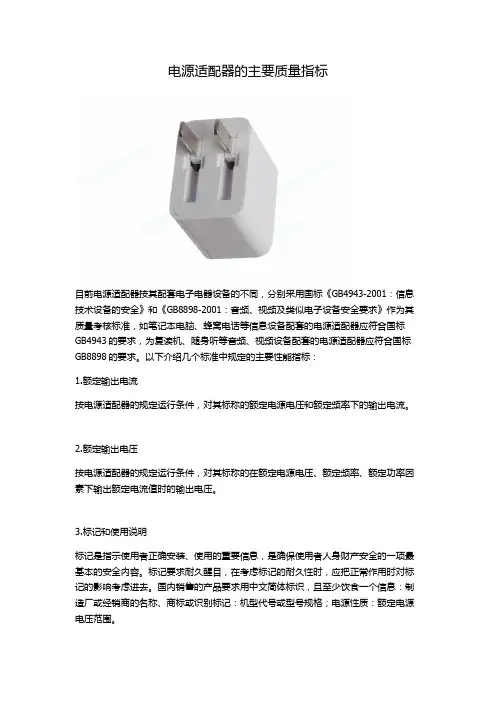

电源适配器的主要质量指标

目前电源适配器按其配套电子电器设备的不同，分别采用国标《GB4943-2001：信息技术设备的安全》和《GB8898-2001：音频、视频及类似电子设备安全要求》作为其质量考核标准，如笔记本电脑、蜂窝电话等信息设备配套的电源适配器应符合国标GB4943的要求，为复读机、随身听等音频、视频设备配套的电源适配器应符合国标GB8898的要求。以下介绍几个标准中规定的主要性能指标：

1.额定输出电流

按电源适配器的规定运行条件，对其标称的额定电源电压和额定频率下的输出电流。

2.额定输出电压

按电源适配器的规定运行条件，对其标称的在额定电源电压、额定频率、额定功率因素下输出额定电流值时的输出电压。

3.标记和使用说明

标记是指示使用者正确安装、使用的重要信息，是确保使用者人身财产安全的一项最基本的安全内容。标记要求耐久醒目，在考虑标记的耐久性时，应把正常作用时对标记的影响考虑进去。国内销售的产品要求用中文简体标识，且至少饮食一个信息：制造厂或经销商的名称、商标或识别标记：机型代号或型号规格；电源性质：额定电源电压范围。

4.电源适配器插头尺寸

我国的家用单相电源适配器插头有两极无接地和两极带接地两种形式。

标准规定插头应能防止单极插入，即当插头的任何一个插销与插座的带电插套插合时，其他插销不能处于易角及状态。国家标准规定，采用两极无接地时，插销长度为16±0.35mm，两极带插销的长度为18±0.35mm。

5.正常工作条件下的触电危险

在正常工作时，危险带点零部件应是不可触及的。电源适配器外壳上如有通风孔，应保证使悬挂的外来物进入通风孔时不会变成危险带电部件，电源适配器上用于改变电压设定的或改变输出正负极性的旋钮和操纵杆的轴不应有带电危险，外壳应有足够的强度来抵抗外力的作用，手动移动保护盖后而变成可触及的零部件不应是危险带电的。

6.正常工作发热

发热是对电源适配器正常工作的要求，在正常工作条件下变换电压时，因为存在损耗，需要一部份电能，电能转化成热能后，引起产品温度的升高。由于绝缘材料的耐热性限制，当设备内部温度过高时，绝缘材料会迅速老化，造成安全性能降低，产品的电气性能和机械性能也会长期受到不利的影响，期中的元器件、零部件也降低其预期使用寿命。因此标准要求当产品工作达到稳定状态时，设备的零部件不应出现超过标准范围内的温度。为了保证配套设备的正常工作，标准还规定热断路器、过流保护装置等影响设备安全的保护装置在正常工作条件下不应动作。

直流稳压电源的技术指标

直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入

直流稳压电源电压、输出电压、输出电流、输出电压调节范围；另一类是质量指标，反映直流稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。

1、特性指标

（1）输出电压范围

符合直流稳压电源工作条件情况下，能够正常工作的输出电压范围。该指标的上限是由最大输入电压和最小输入－输出电压差所规定，而其下限由直流稳压电源内部的基准电压值决定。

（2）最大输入－输出电压差

该指标表征在保证直流稳压电源正常工作条件下，所允许的最大输入－输出之间的电压差值，其值主要取决于直流稳压电源内部调整晶体管的耐压指标。

（3）最小输入－输出电压差

该指标表征在保证直流稳压电源正常工作条件下，所需的最小输入－输出之间的电压差值。

（4）输出负载电流范围

输出负载电流范围又称为输出电流范围，在这一电流范围内，直流稳压电源应能保证符合指标规范所给出的指标。

2、质量指标

（1）电压调整率SV

电压调整率是表征直流稳压电源稳压性能的优劣的重要指标，又称为稳压系数或稳定系数，它表征当输入电压VI变化时直流稳压电源输出电压VO稳定的程度，通常以单位输出电压下的输入和输出电压的相对变化的百分比表示。电压调整率公式见图2－2－1。

（2）电流调整率SI

电流调整率是反映直流稳压电源负载能力的一项主要自指标，又称为电流稳定系数。它表征当输入电压不变时，直流稳压电源对由于负载电流（输出电流）变化而引起的输出电压的波动的抑制能力，在规定的负载电流变化的条件下，通常以单位输出电压下的输出电压变化值的百分比来表示直流稳压电源的电流调整率。电流调整率公式见图2－2－2。

（3）纹波抑制比SR

纹波抑制比反映了直流稳压电源对输入端引入的市电电压的抑制能力，当直流稳压电源输入和输出条 直流稳压电源件保持不变时，纹波抑制比常以输入纹波电压峰－峰值与输出纹波电压峰－峰值之比表示，一般用分贝数表示，但是有时也可以用百分数表示，或直接用两者的比值表示。

直流稳压电源电路

稳压电源一般由变压器、整流器和稳压器三大部分组成，如图5一21所示。变压器把市电交流电压变为所需要的低压交流电。整流器把交流电变为直流电。经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

一、稳压电源的技术指标及对稳压电源的要求

稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围；另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。· 对稳压电源的性能，主要有以下四个万面的要求

1．稳定性好

当输入电压Usr （整流、滤波的输出电压）在规定范围内变动时，输出电压Usc 的变化应该很小一般要求 。 由于输入电压变化而引起输出电压变化的程度，称为稳定度指标，常用稳压系数S 来表示：S的大小，反映一个稳压电源克服输入电压变化的能力。在同样的输入电压变化条件下，S越小，输出电压的变化越小，电源的稳定度越高。通常S约为。

2.输出电阻小

负载变化时（从空载到满载），输出电压Usc ，应基本保持不变。稳压电源这方面的性能可用输出电阻表征。 输出电阻（又叫等效内阻）用rn 表示，它等于输出电压变化量和负载电流变化量之比。

rn 反映负载变动时，输出电压维持恒定的能力，rn 越小，则Ifz 变化时输出电压的变化也越小。性能优良的稳压电源，输出电阻可小到1欧，甚至0．01欧。

3.电压温度系数小

当环境温度变化时，会引起输出电压的漂移。良好的稳压电源，应在环境温度变化时，有效地抑制输出电压的漂移，保持输出电压稳定，输出电压的漂移用温度系数KT来表示：

4.输出电压纹波小 所谓纹波电压，是指输出电压中50赫或100赫的交流分量，通常用有效值或峰值表示。经过稳压作用，可以使整流滤波后的纹波电压大大降低，降低的倍数反比于稳压系数S 。

上节介绍的串联型稳压电路，用做一种简单的稳压电源，可以满足一般无线电爱好者的需要。但是，这种电源还有许多“天生的”缺陷，要提高对性能的要求，就必须再做一些改进。从以下四个右面对它的性能加以改善，便可做成一台有实用价值的稳压电源了。这就是：增加放大环节，提高稳定性，使输出电压可调；用复合管做调整管，使输出电流增大；增加保护电路，使电源工作安全可靠。
