地铁机电设备安装工程施工方案设计

机电设备安装工程施工方案

21.1 机电安装工程合同范围

（1） 按合同条件、工料规定及图纸所示，深化设计、供应、安装、调试、保修及保养本项目的强电、空调、采暖与通风系统（VRV除外）与给排水系统。

（2） 按经发包方批准的综合管线图，完成弱电系统、消防系统及燃气系统所需的电线管、桥架的安装（包括供应及安装支架）接线盒、预留电线管内的钢丝及预留所有孔洞、预埋套管、管道与孔洞及管道与管道之间缝隙的封堵。

（3） 指定分包工程包括：电梯工程、VRV系统、消防系统、弱电工程。

（4） 独立工程：通信市政配套工程、有线电视市政配套工程、室外给水、消防管网及市政配套、高低压变配电系统、燃气市政配套工程。

21.2 机电安装工程系统概况

21.2.1 给排水系统

(1) 地下室由市政给水管网直接供水，三层及以上由变频水泵供水至屋顶水箱供水，地下三层水泵房内设供一、二层变频供水装置一套、及供屋顶生活水箱泵二台。

(2) 室内排水采用雨、污分流，污废分流，屋面雨水经基地雨水管网排入银城北路雨水管网。污废水经基地污水管网排入银城北路市政污水管网。

(3) 室内消火栓及喷淋系统采用临时高压系统，地下室发电机房设置水喷雾系统。

21.2.2 电气系统

(1) 本工程从不同区域变电站分别引入一路10KV专线电源，两路10KV电源同时工作，互为备用，两路10KV电源从建筑物东侧埋地引入地下室电缆分界室。应急电源采用一台1500KVA柴油发电机组。

(2) 消防设备、应急照明及疏散照明、电动防火门窗为一级负荷；生活水泵公共照明、通讯用电、电梯、重要插座为二级负荷；其余为三级负荷。

(3) 低压配电系统采用220/380树干式与放射式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电，对于照明及一般负荷采用树干式与放射式相结合的方式。

(4) 本工程建筑防雷等级为二级，建筑防雷等级满足直击雷、侧击雷及雷电波入侵，并设置总等电位联结。

机电设备安装工程施工安全管理规定

页脚内容

机电设备安装工程施工方案

21.1 机电安装工程合同范围

（1） 按合同条件、工料规定及图纸所示，深化设计、供应、安装、调试、保修及保养本项目的强电、空调、采暖与通风系统（VRV除外）与给排水系统。

（2） 按经发包方批准的综合管线图，完成弱电系统、消防系统及燃气系统所需的电线管、桥架的安装（包括供应及安装支架）接线盒、预留电线管内的钢丝及预留所有孔洞、预埋套管、管道与孔洞及管道与管道之间缝隙的封堵。

（3） 指定分包工程包括：电梯工程、VRV系统、消防系统、弱电工程。

（4） 独立工程：通信市政配套工程、有线电视市政配套工程、室外给水、消防管网及市政配套、高低压变配电系统、燃气市政配套工程。

21.2 机电安装工程系统概况

21.2.1 给排水系统

(1) 地下室由市政给水管网直接供水，三层及以上由变频水泵供水至屋顶水箱供水，地下三层水泵房内设供一、二层变频供水装置一套、及供屋顶生活水箱泵二台。

(2) 室内排水采用雨、污分流，污废分流，屋面雨水经基地雨水管网排入银城北路雨水管网。污废水经基地污水管网排入银城北路市政污水管网。

(3) 室内消火栓及喷淋系统采用临时高压系统，地下室发电机房设置水喷雾系统。

21.2.2 电气系统

(1) 本工程从不同区域变电站分别引入一路10KV专线电源，两路10KV电源同时工作，互为备用，两路10KV电源从建筑物东侧埋地引入地下室电缆分界室。机电设备安装工程施工安全管理规定

页脚内容 应急电源采用一台1500KVA柴油发电机组。

(2) 消防设备、应急照明及疏散照明、电动防火门窗为一级负荷；生活水泵公共照明、通讯用电、电梯、重要插座为二级负荷；其余为三级负荷。

(3) 低压配电系统采用220/380树干式与放射式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电，对于照明及一般负荷采用树干式与放射式相结合的方式。

２０１　６筇第Ｏｌ期　Ｅｘｐｅ￣ｆｏｒｕｍ　

浅谈地铁机电设备安装工程的施工管理　

程静蕾郝晓琨　

（中铁一局集团建筑安装工程有限公司西安７１００５４）　

摘要：本丈结合中铁一局集团建筑安装工程有限公司多年来所承建的城市轨道交通工程，重点总结、　

介绍了地铁机电设备安装３－程施工过程中的施工管理经验。　

关键词：地铁Ｚ－程机电设备安装施工管理　

中图分类号：ＴＵ７２１＋．４　文献标识码：Ｂ　文章编号：１００２－３６０７（２０１６）０卜００１６—０５　

１前言　

随着国内城市轨道交通的迅猛　发展，中铁一局集团建筑安装工程有　

限公司在北京、上海、广州、深圳、　

南京、杭州、苏州、武汉、沈阳、　

成都、西安、昆明、宁波、无锡、　兰州、厦门、南宁、南昌等城市先后　

承担７２０多个地铁车辆段的综合施工　

和近３００个地铁车站及区间的机电安　

装、电气照明、通风空调、装饰装修等　工程，使地铁车辆段成为公司的强势　

品牌，地铁机电设备安装成为专业优　

势。其中南京地铁ＳＡ０４—０８标南京站　

获２００７年度“国家优质工程银奖”，　上海地铁７号线５０　１标被中国市政工　

程协会评为“２０１　ｏｇ度市政金杯示范　

工程”，精伊霍铁路伊宁站房工程获　２０１　１年度“国家优质工程银奖”，北　

京多条地铁线的机电安装工程获“中　

国安装之星”荣誉。　

本文依据公司多年的施工管理经　验，结合地铁机电设备安装工程施工　

管理的特殊性，对其施工管理经验进　

行了归纳总结。　２地铁机电设备安装工程简介　

地铁机电设备安装工程以实现　

地铁内各项功能为目的，主要包含：　电气照明、通风空调、给排水及消　

防、ＢＡＳ、ＦＡＳ、铺轨、供电和通信　

信号等专业性施工。经过各专业的密　切配合，相互联动，最终实现地铁的　

整体系统化运行，为乘客提供方便舒　

适、快捷的交通环境。目前，我国地　

铁工程正在蓬勃发展，各大中城市都　将地铁建设列入了日程，以此来提升　

城市的都市化程度，体现出交通的现　

代化、快捷化。　

TECHNOLOGY AND INFORMATION管理与信息化

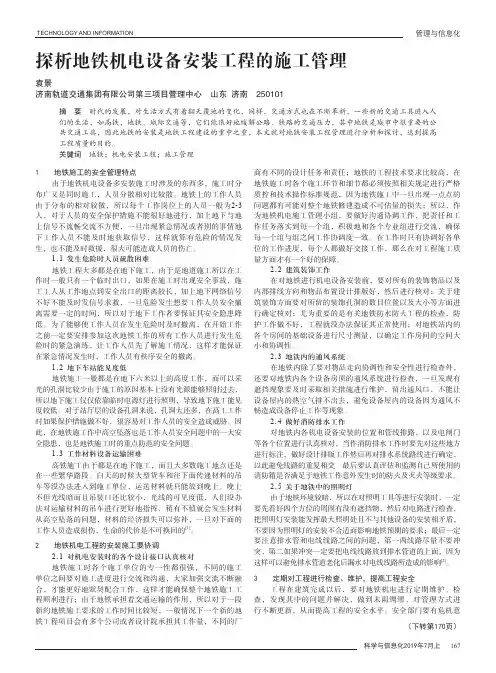

科学与信息化2019年7月上 167探析地铁机电设备安装工程的施工管理袁景济南轨道交通集团有限公司第三项目管理中心 山东 济南 250101摘 要 时代的发展，对生活方式有着翻天覆地的变化，同样，交通方式也在不断革新，一些新的交通工具进入人们的生活，如高铁，地铁、城际交通等，它们能很好地缓解公路、铁路的交通压力，其中地铁是城市中很重要的公共交通工具，因此地铁的安装是地铁工程建设的重中之重，本文就对地铁安装工程管理进行分析和探讨，达到提高工程质量的目的。关键词 地铁；机电安装工程；施工管理1 地铁施工的安全管理特点由于地铁机电设备多安装施工时涉及的东西多，施工时分布广又是同时施工，人员分散相对比较散。地铁上的工作人员由于分布的相对较散，所以每个工作岗位上的人员一般为2-3人，对于人员的安全保护措施不能很好地进行，加上地下与地上信号不流畅交流不方便，一旦出现紧急情况或者别的事情地下工作人员不能及时地获取信号，这样就算有危险的情况发生，也不能及时救援，很大可能造成人员的伤亡。1.1 发生危险时人员疏散困难地铁工程大多都是在地下施工，由于是地道施工所以在工作时一般只有一个临时出口，如果在施工时出现安全事故，施工工人从工作地点到安全出口的距离较长，加上地下网络信号不好不能及时发信号求救，一旦危险发生想要工作人员安全撤离需要一定的时间，所以对于地下工作者要保证其安全隐患降低。为了能够使工作人员在发生危险时及时撤离，在开始工作之前一定要安排参加这次地铁工作的所有工作人员进行发生危险时的紧急演练，让工作人员先了解施工情况，这样才能保证在紧急情况发生时，工作人员有秩序安全的撤离。1.2 地下车站能见度低地铁施工一般都是在地下六米以上的高度工作，而可以采光的孔洞比较少由于施工的原因基本上没有光源能够照射过去，所以地下施工仅仅依靠临时电源灯进行照明，导致地下施工能见度较低。对于站厅层的设备孔洞来说，孔洞大还多，在高工工作时如果保护措施做不好，很容易对工作人员的安全造成威胁。因此，在地铁施工作中高空坠落也是工作人员安全问题中的一大安全隐患，也是地铁施工时的重点防范的安全问题。1.3 工作材料设备运输困难高铁施工由于都是在地下施工，而且大多数施工地点还是在一些繁华路段。白天的时候大型货车和往下面传递材料的吊车等没办法进入到施工单位，运送材料就只能放到晚上。晚上不但光线暗而且吊装口还比较小，光线的可见度低，人们没办法对运输材料的吊车进行更好地指挥，稍有不慎就会发生材料从高空坠落的问题，材料的经济损失可以弥补，一旦对下面的工作人员造成损伤，生命的代价是不可换回的[1]。2 地铁机电工程的安装施工要协调2.1 对机电安装时的各个设计接口认真核对地铁施工时各个施工单位的专一性都很强，不同的施工单位之间要对施工进度进行交流和沟通，大家加强交流不断融合，才能更好地默契配合工作，这样才能确保整个地铁施工工程顺利进行；由于地铁承担着交通运输的作用，所以对于一段新的地铁施工要求的工作时间比较短，一般情况下一个新的地铁工程项目会有多个公司或者设计院承担其工作量，不同的厂商有不同的设计任务和责任；地铁的工程技术要求比较高，在地铁施工时各个施工环节和细节都必须按照相关规定进行严格质控和技术操作标准规范，因为地铁施工中一旦出现一点点的问题都有可能对整个地铁修建造成不可估量的损失；所以，作为地铁机电施工管理小组，要做好沟通协调工作，把责任和工作任务落实到每一个组，积极地和各个专业组进行交流，确保每一个组与组之间工作协调度一致。在工作时只有协调好各单位的工作进度，每个人都做好交接工作，那么在对工程施工质量方面才有一个好的保障。2.2 建筑装饰工作在对地铁进行机电设备安装前，要对所有的装饰物品以及内部排线方向和物品布置设计排版好，然后进行核对；关于建筑装饰方面要对所留的装饰孔洞的数目位置以及大小等方面进行确定核对；尤为重要的是有关地铁防水防火工程的检查，防护工作做不好，工程就没办法保证其正常使用；对地铁站内的各个房间的基础设备进行尺寸测量，以确定工作房间的空间大小和协调性。2.3 地铁内的通风系统在地铁内除了要对物品走向协调性和安全性进行检查外，还要对地铁内各个设备房顶的通风系统进行检查，一旦发现有遮挡现象要及时采取相关措施进行维护，留出通风口，不能让设备屋内的热空气排不出去，避免设备屋内的设备因为通风不畅造成设备停止工作等现象。2.4 做好消防排水工作对地铁内各机电设备安装的位置和管线排路，以及电闸门等各个位置进行认真核对，当作消防排水工作时要先对这些地方进行标注，做好设计排版工作然后再对排水系统路线进行确定，以此避免线路的重复相交。最后要认真评估和监测自己所使用的消防箱是否满足于地铁工作意外发生时的防火及灭火等级要求。2.5 关于地铁中的照明灯由于地铁环境较暗，所以在对照明工具等进行安装时，一定要先看好四个方位的周围有没有遮挡物，然后对电路进行检查，把照明灯安装能发挥最大照明处且不与其他设备的安装相矛盾，不要因为照明灯的安装不合适而影响地铁预期的要求；最后一定要注意排水管和电线线路之间的问题，第一两线路尽量不要冲突，第二如果冲突一定要把电线线路放到排水管道的上面，因为这样可以避免排水管道老化后漏水对电线线路所造成的影响[2]。3 定期对工程进行检查、维护，提高工程安全工程在建筑完成以后，要对地铁机电进行定期维护、检查，发现其中的问题并解决，做到未雨绸缪，对管理方式进行不断更新，从而提高工程的安全水平。安全部门要有危机意（下转第170页） TECHNOLOGY AND INFORMATION管理与信息化
