机房配电系统技术要求
机房供配电系统提供电源的质量好坏直接影响着网络前端系统的稳定性和可靠性。在GB5014-93《电子计算机机房设计规范》中对电压变化、频率变化、波形失真率分级如下表：
项目 级别 A级 B级 C级
电压波动范围 ±5％ ±7％ －15％~＋10％
频率波动范围 ≤±0.2HZ ≤±0.5HZ ≤±1HZ
波形失真率 3~5% 5~8% 8~10%
本前端机房按A级供电标准进行设计，机房内主要用电设备有：数字电视前端设备、光传输设备、计算机设备（含计算机、网络交换机、路由器、服务器等）和外围设备（含空调、照明、新排风机等）。UPS配电系统供电范围包括：数字电视前端设备、光传输设备、计算机设备、消防设备和应急照明等。市电配电系统供电范围包括：空调设备、新排风设备、普通照明、维修插座、一般动力等。
1. 电源负载情况
本次设计市电总负载如下：
24台设备机柜 50KW
6台专用空调 30KW
新风换气机1台 1KW
照明、维修插座系统 4KW
合计：85KW
两台120KVA UPS主机分A、B两路互为备份，负载机房、设备机柜、监控系统、门禁、消防、应急照明等。
2. 配电系统
本工程供电系统采用三相五线制，采用电缆线槽上、下走线方式。UPS输出配电柜所输出的两路交流电源按以下方式向各种机房设备供电：经双电源供电列头柜分别向带双电源输入端的网络设备供电，经双电源转换控制器和单电源列头柜所组成的供配电系统向带单电源输入端的网络设备供电。采用双总线输出供电系统的目的是，消除可能出现的从UPS输出端到最终的信息网络设备输入端之间的各种供配电线路系统中的单点瓶颈故障隐患，提高供电系统的可维护性、现场增容性。
娇龙 1
机房建设机房照明配电系统设计方案
1、机房照明设计标准
机房照明设计标准主要指标为照度。
照度E：光通量投射到物体表面时，即可把物体表面照亮，照度就是光通量的表面密度，即射到物体表面的光通量φ与该物体表面的面积S的比值，即E=φ/S（ 其中照度的单位为勒克斯Lx）。
在考虑机房的照明时，还须同时将照明的均匀度、照明的稳定性、光源的显色性、眩光和阴影等要求提到日程中来，这些因素也将对操作人员和维护人员产生不可低估的影响。
由于中心机房里各功能区的分工不同，对照明中的照度要求也不相同，机房区的平均照度可距地1400的直立工作面照度大于500LUX
2、供配电系统设计依据与概况
计算机设备供配电系统是计算机系统正常运行的前提和保证。GB50174-93《电子计算机机房设计规范》和GB2887-89《计算站场地技术要求》中对计算机供电方式可分为三类：
一类供电：需建立不间断供电系统。
二类供电：需建立带备用的供电系统。
三类供电：按一般用户供电考虑。
在本方案中，机房按一类供电方式设计施工。
在GB 50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率分级如下表：
级A 级 B 级 C 级 娇龙 2 别
项目
电压波动范围 ±5% ±7% －15%～+10%
频率波动范围 ≤±0.2
Hz ≤±0.5
Hz ≤±1 Hz
波形失真率 3~5% 5~8% 8~10%
在本方案中，对计算机主机设备供电选用A级标准。为达到A级标准，须有相应的UPS设备来保障。
3、供配电系统设计内容
（1）、机房交流供配电设计
计算机机房的供电应380/220V电压、50HZ频率和三相五线制(即TN-S系统)的配线方式供电，供给机房用电。
计算机机房的设备供电应按设备总用电量的20%进行预留（按实际运行负载为20%）。
机房内的重要设备均采用UPS不间断电源和市电双回路供电。为防止闪电雷击及操作过电压对设备造成的危害，机房专用动力配电柜进线处装设过压保护装置，以消除线路上产生的瞬时高压尖峰脉冲。保证计算机设备稳定运行，不受损坏。

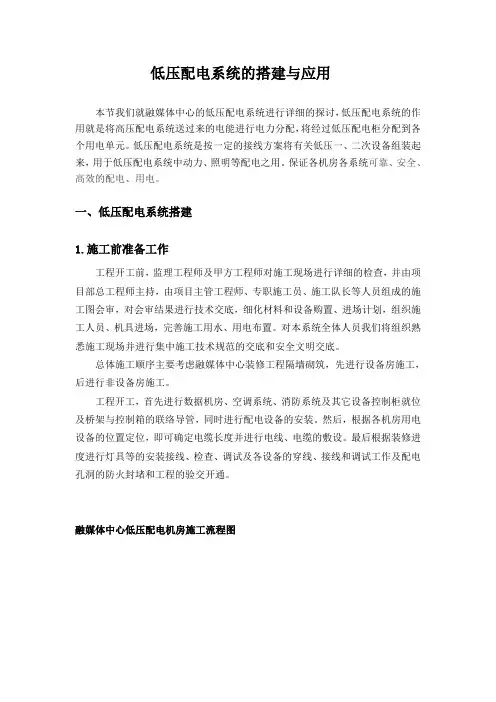

低压配电系统的搭建与应用
本节我们就融媒体中心的低压配电系统进行详细的探讨，低压配电系统的作用就是将高压配电系统送过来的电能进行电力分配，将经过低压配电柜分配到各个用电单元。低压配电系统是按一定的接线方案将有关低压一、二次设备组装起来，用于低压配电系统中动力、照明等配电之用。保证各机房各系统可靠、安全、高效的配电、用电。
一、低压配电系统搭建
1.施工前准备工作
工程开工前，监理工程师及甲方工程师对施工现场进行详细的检查，并由项目部总工程师主持，由项目主管工程师、专职施工员、施工队长等人员组成的施工图会审，对会审结果进行技术交底，细化材料和设备购置、进场计划，组织施工人员、机具进场，完善施工用水、用电布置。对本系统全体人员我们将组织熟悉施工现场并进行集中施工技术规范的交底和安全文明交底。
总体施工顺序主要考虑融媒体中心装修工程隔墙砌筑，先进行设备房施工，后进行非设备房施工。
工程开工，首先进行数据机房、空调系统、消防系统及其它设备控制柜就位及桥架与控制箱的联络导管，同时进行配电设备的安装。然后，根据各机房用电设备的位置定位，即可确定电缆长度并进行电线、电缆的敷设。最后根据装修进度进行灯具等的安装接线、检查、调试及各设备的穿线、接线和调试工作及配电孔洞的防火封堵和工程的验交开通。
融媒体中心低压配电机房施工流程图
2施工方法和技术措施
2.1电缆桥架安装
各机房电缆桥架采用钢制电缆桥架。桥架固定采用不锈钢膨胀螺栓。其工艺流程及安装方法如下：
2.1.1测量、定位
依据图纸、综合管线图及施工规范的要求，与土建单位配合，确定配电室桥架的地面基准标高及吊顶标高，依据以上标高核算出桥架的安装高度及桥架吊臂和吊臂横梁长度。根据桥架路径统计电缆桥架的数量及三通、水平弯头、垂直弯通、支吊架等附件的数量，并绘制施工简图，提出物资需用计划。
根据施工简图确定吊架的安装位置，直线段用墨斗弹出标记线，用记号笔在吊(支）架安装 测量、定位
1.1 机房UPS及配电系统
本方案依据《供配电系统设计规范》（GB50052-95）要求，把机房设备用电作为重点考虑。供配电系统包括线路分配、开关柜、UPS电源、普通插座和专用插座的布设，以及空调、门禁、视频监控照明等辅助设备的配电系统。所有设备采用双回路供电，每个机柜均设计两路独立回路。
1.1.1 功能要求
考虑到E地块供电的可靠性，机房供配电系统采用市电供电和UPS相结合的供电方式；
按照机房工程的求的设备量计算整个机房的市电用电量，由电气施工方提供2路独立回路至机房配电柜，我方负责机房配电柜配出部分，所有机房内设备用电经过机房市电和UPS配电柜之后由机房内部独立控制；
市电配电柜动力用电（机房空调、照明、新风等需与消防联动的用电设备）总开关安装分励脱扣装置，接收消防控制器的低压信号，在消防报警之后切断动力用电总开关，达到消防的要求；
机房内安装UPS电源，电池容量配备满载120分钟后备电池；
机房内提供市电和UPS电，机柜均单独回路供电；
消防系统由UPS供电；
1.1.2 设计要点
配电柜充分考虑市电及UPS的用电负载,及20%-25%的冗余。
配电柜主电缆由楼层配电柜引入，动力开关与消防联动。 计算机插座回路采用ZR-BVR3*2.5电源线。
机房内采用两路市电提供UPS电源，经ATS全自动切换开关，可以做到不断电的情况下自动切换， UPS提供两路16A的电源至机柜下方的接线箱，再连接至机柜内的PDU电源模块。
电源插座全部采用专业PDU。
配电柜内开关均选用施奈德断路器。
UPS输出电源和市电做旁通备份，在UPS全部发生故障的情况下，可通过专业的手动切换开关来完成电源的切换，这种专业切换开关通过机械联动机构，避免市电和UPS电源同时合闸，因频率不同步而造成的险情。
机房内考虑空调电源、门禁电源和及其它设备电源。
在适当区域布置适量的市电电源点，提供维修及保洁等使用。
