一．概述在电力系统环网和双电源电力网建设或检修中，对于闭环点断路器两侧电源核相检查是非常重要的试验项目，否则可能发生短路，后果不堪设想。

FS8000无线语音高压核相仪采用最新电力电子检测技术和无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。

FS8000主要优点在于去掉了连接两个电网（电源）两端的引线，距离超过15m，可穿过围墙和隔墙（板），不受任何地形和设施构架的方式限制，提高了安全性，操作极为方便，只需两人操作，一人监护即可。

二．工作原理FS8000由三个部分组成：两个电压检测发射的模块（包括绝缘操作杆），可判断线路是否带电，并发出相关导电体电压相角信号；另一个是信号接收比较模块（即显示部分），发出语音、显示核相结果。

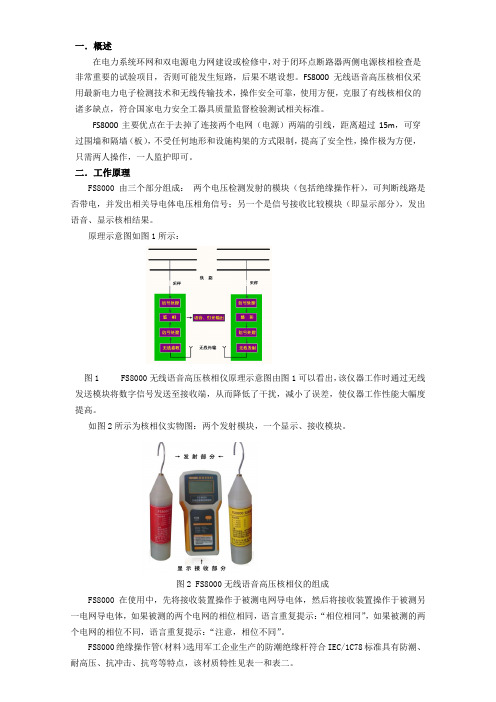

原理示意图如图1所示：图1 FS8000无线语音高压核相仪原理示意图由图1可以看出，该仪器工作时通过无线发送模块将数字信号发送至接收端，从而降低了干扰，减小了误差，使仪器工作性能大幅度提高。

如图2所示为核相仪实物图：两个发射模块，一个显示、接收模块。

图2 FS8000无线语音高压核相仪的组成FS8000在使用中，先将接收装置操作于被测电网导电体，然后将接收装置操作于被测另一电网导电体，如果被测的两个电网的相位相同，语言重复提示：“相位相同”，如果被测的两个电网的相位不同，语言重复提示：“注意，相位不同”。

FS8000绝缘操作管（材料）选用军工企业生产的防潮绝缘杆符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点，该材质特性见表一和表二。

表一：绝缘操作管材料机械电气特性参数表二：绝缘操作管耐压试验参数FS8000产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相仪通用技术条件 DL/T971-2005》要求。

核相仪：工作原理结构使用方法核相仪：工作原理结构使用方法核相仪（以下简称“仪器”）用于两条高压线路并网或环网核相。

该仪器可以升级远程核相的功能。

仪器适合5V～220KV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。

仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。

二、核相仪工作原理仪器由2个发射器和1个接收主机组成。

发射器可以判断线路是否带电，测量线路相位和频率。

各发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器数据计算两线路相位差值，判断同异相。

三、核相仪安全事项1、现场测试时，应按电力部门高压测试安全距离标准进行操作。

2、标准配置绝缘杆3米，对应电压等级为≤ 220kV。

如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。

3、核相操作时，手持位置不要超过绝缘杆手柄位置。

四、核相仪技术参数1、相位差准确度：误差≤5°。

2、频率准确度：±0.1HZ。

3、可跨电压测量范围为5V～220KV。

4、发射器和接收主机的zui大传输视距约100米。

5、真人语音提示测量结果和操作步骤。

6、320*240彩屏同时显示相位差、频率、失量图和同异相结果。

8、无操作1小时自动关机。

9、发射器和接收器均内置可充电锂电池，且电池可拆卸更换。

10、主机锂电池容量约2500mAH，发射器锂电池容量约350mAH。

11、高压测量时泄漏电流<10uA。

12、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。

13、工作环境：-35℃--- +45℃湿度≤95%RH。

14、储存环境：-40℃--- +55℃湿度≤95%RH。

15、整机重量：约5KG。

16、仪器包装尺寸：长71cm*宽26cmm*高11cm。

五、核相仪仪器简介提示：(1) 接收主机默认不配备GPS功能。

如需要远程测量，请购买时声明配置GPS功能，或发回厂家升级GPS功能。

FS8000无线语音高压核相器一、产品简介:FS8000无线语音高压核相仪采用最新电力电子检测技术和无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。

主要优点在于去掉了连接两个电网（电源）两端的引线，距离超过15m，可穿过围墙和隔墙（板），不受任何地形和设施构架的方式限制，提高了安全性，操作极为方便，只需两人操作，一人监护即可。

二、工作原理高压核相仪由三个部分组成：两个电压检测发射的模块（包括绝缘操作杆），可判断线路是否带电，并发出相关导电体电压相角信号；另一个是信号接收比较模块（即显示部分），发出语音、显示核相结果。

原理示意图如右图所示：由右图可以看出，该仪器工作时通过无线发送模块将数字信号发送至接收端，从而降低了干扰，减小了误差，使仪器工作性能大幅度提高。

如右图所示为核相仪实物图：两个发射模块，一个显示、接收模块。

FS8000在使用中，先将接收装置操作于被测电网导电体，然后将接收装置操作于被测另一电网导电体，如果被测的两个电网的相位相同，语言重复提示：“相位相同”，如果被测的两个电网的相位不同，语言重复提示：“注意，相位不同”。

FS8000绝缘操作管（材料）选用军工企业生产的防潮绝缘杆符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点，该材质特性见表一和表二。

表一：绝缘操作管材料机械电气特性参数表二：绝缘操作管耐压试验参数FS8000产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相仪通用技术条件 DL/T971-2005》要求。

三、主要参数1、系列产品，可检测电压范围：1～10kV、6～35kV、6～110kV、220kV、330kV、500kV。

用户有特殊要求如：包括电压等级、形状、无线传输距离和绝缘杆长度等都可以定作。

高压核相仪的特性及应用介绍1. 高压核相仪的基本原理高压核相仪是一种用于高电压设备检测的核相测试仪器。

它的工作原理是基于电场感应原理，利用高压电场在接地电极和高电压设备之间产生电荷分布不均，形成电势差，从而实现检测。

高压核相仪主要由发射电极、接收电极、放大器和显示器等部分组成。

当发射电极施加高频高压信号时，传感器接收电极就会感应到高电场，从而产生电荷分布不均。

这些电荷的不均匀性被放大器放大，并转换为电压信号，由显示器进行显示。

2. 高压核相仪的特性1.高测量精度：高压核相仪能够高精度地检测高电压设备中相序的状态，并能够正确地判断出正常和不正常的情况。

2.高安全性：高压核相仪能够避免高压设备的相序混乱或不正常情况的出现，减少了电器设备和人员的潜在损伤风险。

3.高扩展性：高压核相仪具有很好的扩展性，可以连接到各种形式的高电压设备，可以检测电力工业、石油化工、通讯和交通运输等多个领域。

4.高稳定性：高压核相仪在工作过程中具有高稳定性，不受外界干扰影响，并能够在多种恶劣工作条件下正常运行。

3. 高压核相仪的应用高压核相仪广泛应用于国家电网、城市电网、电气化铁路和工业生产等各个方面，是现代化生产中的核心检测设备。

以下是高压核相仪常见的应用场景：3.1 电力行业在电力行业中，高压核相仪主要应用于开关柜、断路器、避雷器等设备的相序检测。

这些检测可以提高电力设备的维护效率，减少故障发生的机率，从而确保电力系统的安全和稳定运行。

3.2 石油化工在石油化工领域，高压核相仪主要用于检测高电压变压器和开关设备的相位，以确保生产过程的安全和稳定。

此外，高压核相仪还可用于检测输油管道的绝缘状态，以避免油气泄漏和爆炸等安全事故的发生。

3.3 交通运输在交通运输方面，高压核相仪可以用来检测高速公路、铁路和地铁等设备的相序。

这可以使交通运输系统更安全、更高效，提高人们的出行体验。

3.4 通信在通讯领域中，高压核相仪主要用于检测通讯电缆和天线等部件的相位，确保通讯设备的正常运转。

高压无线核相仪的使用是怎样的前言随着电力系统的发展，电网中出现了越来越多的高压设备。

这些设备的运行状态直接关系着电力系统的稳定和安全。

而为了确保电力系统的运行稳定和安全，需要对这些设备进行监测，其中之一就是高压无线核相仪。

本文将介绍高压无线核相仪的使用方法及注意事项。

高压无线核相仪的基本原理高压无线核相仪是一种用于高压设备电流监测和电流相位监测的设备。

它采用了非接触式测量技术，有较高的测量精度和可靠性。

它的基本原理是利用电磁场感应原理，通过无线接收器感应高压设备的电流信号，并根据接收到的信号计算出设备的电流及相位。

使用高压无线核相仪的步骤1.首先，需要将高压无线核相仪的接收器安装在设备监测的范围内，一般应该在高压设备的离线端安装，以免发生触电事故。

接收器具有较强的自适应性，可以自动对电流信号进行调整。

2.接着，需要将高压无线核相仪的发射器与高压设备的电缆相连接。

发射器的连接一般要经过专业技术人员的认真检查，确保连接正确无误，并严格遵守电气安全规程。

3.在发射器连接完成后，需要启动高压无线核相仪设备，并调整其接收机的灵敏度。

通常来说，灵敏度调整为最佳接收信号强度，即为最佳操作状态。

4.最后，我们需要对高压无线核相仪进行校准。

校准目的在于保持设备的准确性和可靠性。

一般应该每隔一段时间对设备进行检查和校准，以保证高压无线核相仪的正常使用和运行。

使用高压无线核相仪需要注意的事项1.在安装和使用过程中，一定要小心谨慎，避免触电事故的发生。

2.高压无线核相仪在使用时应该严格遵守操作规程和标准流程，不得随意更改参数设置或措施。

3.如发现设备出现故障或异常，请及时停止使用，并根据说明书或相关规程进行检查和修理。

4.在设备使用过程中，要注意对设备进行保护和维护，以延长使用寿命。

结论通过本文的介绍，我们可以了解到高压无线核相仪的基本原理和使用方法。

使用高压无线核相仪可以有效监测电力系统中高压设备的运行状态，保障电力系统运行的稳定和安全。

高压核相仪原理
核定相位是电力系统一项经常性、繁重、危险而又不可少的工作。

BYHX系列高压核相器采用金属膜电阻降压原理，通过观察仪表指针判断线路的同、异相，并有验电、查找接地故障等功能。

本产品轻便灵活，指针显示，安全可靠，电力工作这一旦选用，将赞不绝口。

产品有3KV、6KV、10KV、35KV、66KV、110KV、220KV等几种不同规格，低压有0.4KV。

高压核相仪原理
高压无线核相仪由两个在电气上互不相连的发射器和接收器组成，两个装置上均装有电极，电极可与被测导线相连（或接触），一只红色的发射器其电极的形状为钩形以便挂到导线上，另外一只黄色的为接收器，其电极的形状为丫形便于接触导线。

10kv核相原理小伙伴们！今天咱们来唠唠10kV核相这个事儿。

你可能一听这个词就觉得有点神秘，其实呀，没那么复杂，就像我们玩拼图，要找到合适的块儿拼在一起一样。

那啥是10kV核相呢？简单说啊，就是在10千伏的电力系统里，要核对两个电源的相位是不是相同。

这就好比两个人要一起拉手向前走，如果一个人想往左，一个人想往右，那肯定不行呀，在电力系统里这就会出大问题啦。

咱先说说为啥要核相呢。

你想啊，在电力的世界里，有好多电源呢。

当我们要把两个电源连接起来的时候，如果相位不一样，那就像是两个节奏不一样的鼓手在敲鼓，那声音肯定乱套了，在电这里呢，就会产生很大的环流。

这个环流可调皮了，它会让线路发热，就像人发烧一样，严重的时候还会把设备给烧坏喽。

这就好比两个不对付的小伙伴硬凑在一起，肯定要闹别扭的。

那核相的原理到底是啥呢？这就涉及到一些电的小知识啦。

在10kV的电力系统中，电是按照一定的频率和相位在流动的。

我们可以把电想象成一群小蚂蚁在搬家，它们都有着自己的方向和节奏。

当我们要核相的时候，就像是要看看两队蚂蚁的前进方向是不是一样。

我们有专门的核相仪器哦。

这个仪器就像是一个小侦探，它能够探测到两个电源的相位情况。

它是怎么做到的呢？其实啊，它是利用了电的一些特性。

比如说，电有电压、频率这些东西。

核相仪器就像是一个超级敏感的小耳朵，它能听到电的这些特性的细微差别。

如果两个电源的相位相同，那这个仪器就会告诉你，“这俩电源就像双胞胎一样，相位是一样的呢。

”如果相位不一样，它就会摆摆手说，“不行哦，这俩有差别。

”从更深层次来讲，核相是基于三相电的原理。

10kV的电力系统很多都是三相电。

三相电就像三个小伙伴一起合作干活。

每个相都有自己的任务，而且它们之间有着特定的关系。

当我们核相的时候，就是要确保这三个小伙伴在不同的电源那里也是一样的关系。

如果有一相的相位不对，那就像三个人的小团队里有一个人突然乱了节奏，整个团队就没法好好工作啦。

核相仪原理及核相仪使用方法李军王明辉史小勇发布时间：2023-06-16T06:04:51.108Z 来源：《当代电力文化》2023年7期作者：李军王明辉史小勇[导读] 核相仪原理，仪器由2个发射器和1个接收主机组成。

发射器可以判断线路是否带电，测量线路相位和频率。

近程核相时，X和Y发射器将测量的数据通过无线电发送给接收主机。

新发电站并网，新变电站投产前，经常要做核相试验，现场所说的核相，包括核对相序和核对相位。

核对相序，主要是为了发电机、电动机的正常工作。

在电力生产实践中，发电机并网前必须做核对相序的试验，相序不对，发电机是无法并网的，强行并网会造成设备损坏。

长庆油田分公司清洁电力开发项目部摘要：核相仪原理，仪器由2个发射器和1个接收主机组成。

发射器可以判断线路是否带电，测量线路相位和频率。

近程核相时，X和Y 发射器将测量的数据通过无线电发送给接收主机。

新发电站并网，新变电站投产前，经常要做核相试验，现场所说的核相，包括核对相序和核对相位。

核对相序，主要是为了发电机、电动机的正常工作。

在电力生产实践中，发电机并网前必须做核对相序的试验，相序不对，发电机是无法并网的，强行并网会造成设备损坏。

在电网的改造中，也应该注意保持电网原有的相序，以免给用户带来麻烦。

关键词：核相仪；原理；使用方法1为什么要进行核相电力系统是三相供电系统，其三相之间有一个固定的相位差，当两个或两个以上的电源并列时，若相位或相序不同的交流电源并列或合环，将产生巨大的电流，造成发电机或电气设备的损坏，因此需要核相。

为了正确的并列，不但要一次相序和相位正确，还要求二次相位和相序正确，否则也会发生非同期并列。

核相是针对二路电源而言的。

二路电源需要向同一个用电设备供电时，在投入时，要在并列点进行核相。

若二路电源需要并列倒电时，若不核相，由于安装接线错误，可能出现相序（相位）不一致，引起短路事故，影响正常供电。

若二路电源需要停电倒电时，若不核相，可能由于相序不一致，引起三相设备的非正常运行，如电机的反转。

TAG-6000高压无线核相仪结构原理核相仪包括两个在电气上互不相连的组件，装置上装有的电极可与被测导线相连，一只橙色的发射器，其电极的形状为钩形，以便挂到导线上，另外一只黄色的为接收器，其电极的形状为丫形，便于接触导线，这些电极均作为发射，与接收信号的天线之用，发射器与接收器的端部均应与绝缘操作杆相接，发射器具有双重作用并按一定的顺序发挥功能。

第一步：检测被测导线有无电压，它作为一只验电器，对带电的导线将发出间断的声光指示。

第二步：一旦验电完成（过5-10 秒），TAG-6OOO-高压无线核相仪发射器自动转入相位测量，发射器向接收器始终发射一种相位特性的无线电频率信号，在此情况下，线路同时也做天线使用，持续的灯光显示表明发射器即按此顺序正常工作。

接收器仅有一个目的，即同相测量，同时发射器也在工作,为了：1）保证导线上有电压;2）接收从发射器来的无线电频率信号;3）将测得的相位与接收到的相位特性信号进行实时比较;4）同相时接收器会送出一持续的强光和声信号;异相时，接收器送出一弱光信号，它仅表明接收器所接触的那根导线有电压。

TAG-6000高压无线核相仪注意事项及保养：1、频率传输校验时必须先装好天线后再校验，高压相位检测仪的外壳由聚碳酸酯制成，必须保持清洁各种污秽或湿气必须擦除，每次使用之后，可以用布蘸少许硅油擦试仪器。

2 、仪器不使用时必须妥善存放于箱内3 、低温环境下（-10 度或更低）仪器必须按要求储存在温暖的地方电池受冷可能失效。

4 、仪器每次使用前均应试验。

TAG-6000高压无线核相仪技术参数：测试系统由主机（接收）、X采集器（发射）、Y采集器（发射）所组成（附件包括双配X 采集器（发射）、Y采集器（发射）铝合金包装箱、测试线、电池）本系统全采用数字电路，功能齐全。

本系统低功耗，正常使用每年更换一次电池即可（因普通电池自然放电）。

TAG-6000高压无线核相仪当X、Y采集器或主机电源电压低时主机屏幕有低压告警显示。
