振动台架使用说明书

混凝土振动台使用说明书混凝土振动台使用说明书2011年04月03日振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台概述是上海雷韵试验仪器制造有限公司自行研发的新一代试验仪器。

技术电话：021-********.振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台简介：又称振动激励器或振动发生器。

它是一种利用电动、电液压、压电或其他原理获得机械振动的装置。

其原理是将激励信号输入一个置于磁场中的线圈，来驱动和线圈相联的工作台。

电动式振动台主要用于10Hz以上的振动测量，最大可激发200N的压力。

在20Hz以下的频率范围，常使用电液压式振动台，这时振劝信号的性质由电伺服系统控制。

液压驱动系统可以给出较大的位移和冲击力。

振动台可以用于加速度计的校准，也可用于电声器件的振动性能测和其耸的振动试验。

对于不同的测试物和技术指标，应注意选用不同结构和激励范围的振动台。

振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台组成部份：振动试验的目的在于确定所设计、制造的机器、构件在运输和使用过程中承受外来振动台或者自身产生的振动而不到破坏，并发挥其性能、达到能预定寿命的可靠性。

随着对产品，产其是航空航天产品可靠性要求的提高，作为可靠性试验关键设备的振动试验系统的发展显得越来越重要。

振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台注意事项：一、设备检查1、检查隔振机构位置；让振动台的磁钢处于合理位置；2、检查控制仪信号激励输出线是否可靠连接；3、如果作水平试验，按照设备的使用说明书相关内容将台体翻转至水平状态并作相应的检查；振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台试件的安装：1、打开气泵，手动调节中心气囊气压到中心位置；2、夹具，试件的安装严格按照试验任务书要求进行安装；3。

传达室感器的安装严格按照试验任务书要求进行粘贴，并作为指定的用途；4、用相应的信号线将传感器连接到试验任务书指定的控制仪通道；振动台,砼振动台,混凝土振动台,电磁式振动台,电动振动台调试与安装：1、接通系统电源，确定增益开关处于复位位置，合上功放漏电断路开关；2、按试验任务收要求正确设定试验参数，并保存，如果调用试验数据必须检查试验设置是否与试验任务书一致；3、按下电源通按钮，风机启动后。

振动试验台操作使用说明说
1、物品放置：将振动试验的物品放入试验台上的夹具中，用扳手将固定螺丝拧紧，防止振动中物品脱落损坏；
2、开机：打开启动按钮，此时听到“嗒”的一声，表示振动台电源接通，如果没有声音，则先按停止按钮再重新按启动按钮；
3、振动频率调节：根据实际情况，把频率调节旋钮旋到合适位置，在调整频率过程中，需缓慢调节，以防瞬间频率过高，将物品振坏；
4、关机：振动实验结束后．先把频率按钮调至0Hz，然后按下停止按钮，取下试验物品，关闭振动台电源；
5、振动台要固定位置，防止滑动；
6、振动台所放物品一定要保持平衡，以防物品不平衡而在振动过程中损坏；
7、插拔电源插头时，要小心操作，以防被电击伤；
8、振动过程中，切忌用手触摸被振物品，以防振动中的物品将手击伤；
9、试验台经常保持清洁，长期不用应套好塑料防尘罩，放置在干燥的环境内。

编制：质量管理部审核：批准：。

东菱振动台说明书东菱振动台是一种用于模拟地震、震动和振动环境的实验设备。

它被广泛应用于建筑、机械、航空航天等领域的研究和实验中。

本文将对东菱振动台的使用说明进行详细介绍。

一、东菱振动台的基本结构东菱振动台由振动台本体、控制系统、传感器以及数据采集与分析系统等部分组成。

振动台本体由台面、支撑结构和振动系统组成。

控制系统负责控制振动台的运行模式和参数设置。

传感器用于测量振动台的振动情况，数据采集与分析系统用于收集和分析传感器获取的数据。

二、东菱振动台的主要特点1. 大范围振动模拟能力：东菱振动台能够模拟各种地震、震动和振动环境，包括不同频率、幅值和波形的振动。

2. 精确控制能力：振动台的控制系统能够精确控制振动的频率、幅值和相位等参数，以满足不同实验需求。

3. 稳定性和可靠性：振动台采用先进的控制算法和稳定的结构设计，具有良好的稳定性和可靠性。

4. 高负载能力：振动台能够承载较大负荷，适用于不同尺寸和重量的试验样品。

5. 多功能：振动台可配备不同类型的传感器和附件，以适应各种实验需求。

三、东菱振动台的使用步骤1. 准备工作：检查振动台的电源和控制系统是否正常工作，确保试验样品的安全固定和连接。

2. 设置参数：根据实验需求，设置振动台的运行模式、频率、幅值和相位等参数。

3. 启动振动台：按照操作手册的指引，启动振动台的运行，并监测振动情况。

4. 数据采集与分析：使用数据采集与分析系统，收集振动台传感器获取的数据，并进行分析和处理。

5. 实验结束：实验完成后，及时关闭振动台和控制系统，并进行设备的检查和维护。

四、东菱振动台的应用领域1. 地震工程研究：振动台可用于模拟地震环境，研究建筑、桥梁、隧道等结构在地震中的响应和抗震性能。

2. 机械工程研究：振动台可用于模拟机械设备在运行时的振动情况，研究振动对设备性能和寿命的影响。

3. 航空航天工程研究：振动台可用于模拟飞行器在起飞、飞行和降落过程中的振动环境，研究飞行器的结构强度和可靠性。

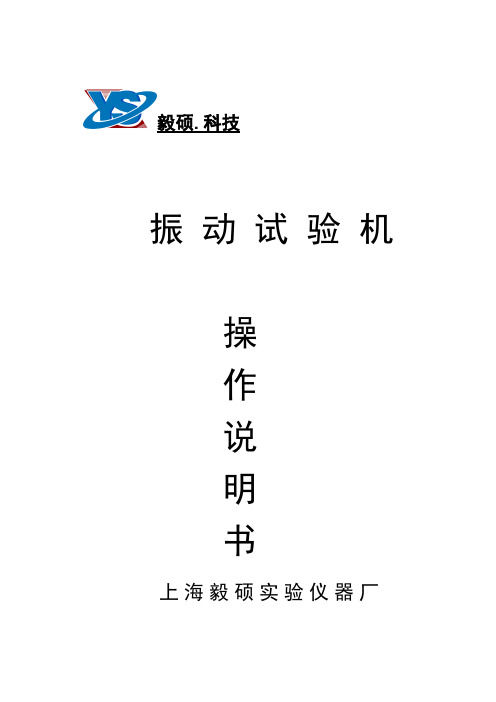

毅硕.科技振动试验机操作说明书上海毅硕实验仪器厂序言感谢您采用本公司高性能电磁吸合式振动台。

本产品采用高品质元器件，材料及融合最新的微计算机技术制造而成。

此产品说明书提供给使用者安装、参数设定、异常诊断排除、日常维护，及相关参数等。

为了确保正确地安装及使用本产品，请在装机之前，详细阅读说明书，并请妥善保存随机说明书。

电磁吸合式振动台控制器乃精密电子仪器。

为了操作者及机械设备的安全。

请务必由专业的工程人员安装操作。

并请正确调整参数。

本说明书中有[危险][注意]等符号的地方请务必仔细研读，若有任何疑虑的地方请联络本公司或各地代理商咨询。

我们的专业人员会乐于为您服务。

以下各项请使用者在操作本产品时特别留意使用前注意事项交货检查★每台设备在出厂前均经过严格之品管，并做强化之防碰包装处理。

客户在拆箱后请即刻进行下列检查：↘设备是否在运输过程中造成损伤。

↘设备是否与资料相符。

（客户定制）如有任何登录资料或其它与您订货资料不符或设备有任何问题，请您与接洽之代理商或本公司联络。

储存★若本设备暂不使用，为了使该产品能够符号本公司的保固范围内以及日后的维护，储存时务必主意下列事项：↘必须置于无尘垢，干燥之位置。

↘储存位置的环境温度必须在-20℃到+65℃范围内。

↘储存位置的相对温度必须在0%到95%范围内但无结露。

↘不得储存于含有腐蚀性气、液体环境中。

↘最好适当包装存放于架子或台面。

↘储存保管期超过3个月时，要求周围温度不高于30℃。

这是因为考虑到有些元器件（如电解电容）不通电存放温度高时其特性易劣化。

↘不可在不通电的状态下放置一年以上。

搬运搬运时必须托稳台体底部，防止侧滑、翻滚。

不推荐吊车搬运，升降车搬运时必须固定稳妥方可小心搬运。

安装使用环境请将设备放置在下列环境条件中进行使用，以确保产品使用安全。

1）环境温度：-10—+40℃。

2）相对湿度：小于90%。

且无结露。

3）压力：86—106kpa.4）震动：小于20Hz9.8m/s(1G)max。

振动台操作说明一、引言振动台作为一种常见的实验设备，广泛应用于物理、工程、地质等领域。

本文旨在为用户提供振动台的操作说明，以帮助用户正确、安全地使用振动台进行实验。

二、设备介绍振动台由底板、悬架、驱动部分、控制器等组成。

底板为台面，上部装有悬架和驱动部分，控制器用于控制振动台的振幅和频率。

具体各部分的功能和使用方法如下：1. 底板：底板为实验台面，通常采用坚固平整的材质，可放置实验物体。

在使用前应确保底板的稳定性和平整度。

2. 悬架：悬架用于支撑振动台的驱动部分，通常设置在底板的四个角上。

在操作中，应确保悬架稳固，以保证振动台的平衡和稳定。

3. 驱动部分：驱动部分是振动台的核心组件，通过电机或气动装置产生振动力，驱动底板产生振动。

在使用前，应检查驱动部分的工作状态和连接情况，确保正常工作。

4. 控制器：振动台的控制器用于调节振动台的振幅和频率。

通过操作控制器上的按钮或旋钮，可以实现振动台的启动、停止和调节振动参数等功能。

在使用前应仔细阅读控制器的说明书，并按照指导操作。

三、操作步骤以下为振动台的基本操作步骤：1. 准备工作：(1) 清理台面：在使用前，应清理振动台的台面，确保无杂物和污渍。

(2) 检查连接：检查各部件的连接情况，确保紧固可靠。

(3) 接通电源：将振动台插入电源插座，并确认供电电压与振动台要求的电压一致。

2. 设置参数：(1) 启动控制器：按下控制器上的启动按钮，振动台进入工作状态。

(2) 调节振幅：通过旋钮或按钮调节振动台的振幅，根据实验需求设定适当的振幅。

(3) 调节频率：根据实验要求，通过旋钮或按钮调节振动台的频率。

3. 进行实验：(1) 放置实验物体：将待测物体或样品放置在振动台的台面上，确保物体与台面接触紧密稳固。

(2) 启动振动台：再次确认实验参数设置正确后，按下控制器上的启动按钮，振动台开始工作。

(3) 进行观测和记录：根据实验的需要，观测和记录振动台上物体的振动情况。

混凝土振动台说明书1. 引言混凝土振动台是一种用于模拟地震或其他振动环境的实验设备。

它通过施加垂直或水平方向的振动力量，对混凝土结构进行振动，以评估其抗震性能。

本说明书将详细介绍混凝土振动台的结构、工作原理、使用方法以及注意事项。

2. 结构与工作原理2.1 结构混凝土振动台主要由以下组成部分构成： - 振动台底座：提供稳定的支撑和固定装置。

- 振动器：产生振动力量的电机和激振器。

- 控制系统：用于控制振动频率、幅度和时间等参数的电子设备。

- 数据采集系统：用于记录和分析试验数据的设备。

2.2 工作原理混凝土振动台通过控制振动器产生的力量，使整个系统以特定频率和幅度进行振动。

通常，混凝土试件将放置在振动台上，并通过固定装置固定。

当启动电机后，电机会驱动激振器产生垂直或水平方向的振动力量，传递给试件。

3. 使用方法3.1 准备工作在使用混凝土振动台之前，需要进行以下准备工作： 1. 确保振动台底座稳定，并进行必要的调整和固定。

2. 检查振动器和控制系统的正常运行，并确保其连接正确。

3. 准备好混凝土试件，并按照实验要求进行处理和标记。

3.2 操作步骤按照以下步骤使用混凝土振动台： 1. 将混凝土试件放置在振动台上，并使用固定装置将其牢固固定。

2. 启动控制系统，设置所需的振动频率、幅度和时间等参数。

3. 按下启动按钮，启动电机和激振器，开始进行试验。

4. 在试验过程中，可以实时监测和记录试验数据，以便后续分析。

4. 注意事项为了确保安全操作和获得可靠的结果，请注意以下事项： - 在操作过程中，严禁将手部或其他物体伸入运行中的设备内部。

- 在开始试验前，确保所有连接紧固并处于正常状态。

- 根据试验要求，选择适当的振动频率和幅度，以避免试件损坏或数据失真。

- 在试验过程中，随时监测设备运行状态，并及时处理任何异常情况。

- 定期检查设备的维护和保养，确保其正常运行和安全性能。

5. 结论混凝土振动台是一种用于模拟地震或其他振动环境的实验设备。

HZJ-A系列混凝土振动台
一、结构与工作原理
振动台主要由台面、底架、振动器弹簧等部件组成，台面与底架均用钢板和型钢焊接而成，振动器是用电动机加一对相同的偏心轮组成，并通过一对吊架联轴器安装在台面（反面）中心位置，起着振实过程平稳\垂直方向的作用。

二、安装使用与维修
1. 震动台安装前应先打好基础、打基础时上平面要按水平
找平，并按底架螺孔埋好固定螺栓，然后安装，安装时
固定螺栓必须拧紧。

2. 振动台安装完毕试车时，先开车3-5分钟，然后停车对
所有紧固螺栓进行检查，若松动须拧紧后方可使用。

3. 振动台在振实过程中，混凝土制品应须牢固的紧固在振
动台面上，所需振实的制品放置要与台面相对称，使负
荷平横，振实制品的紧固装置，用户可根据自己的需要
自行设计配置。

4. 振动器轴承应该经常检查，并定期拆洗，更换润滑油，
使轴承保持良好的润滑，延长振动器的使用寿命。

5. 振动器应有可靠接地线，确保安全。

振动台简易操作流程
1.按“开/关”按钮打到开将其启动，按“prog/data”键用上、
下键调成05-后按“prog/data”键，变成05-00按“prog/data”
键再用“上、下，左”键修改其频率。

完成后按“prog/data”
键。

其画面显示应为“05-00”。

如果不是则按“prog/data”键即可。

2.因为其画面为“05-00”，所以直接用“上、下，左”键调成
05-17按“prog/data”键再用“上、下，左”键修改其时间。

完成后按“prog/data”键。

然后双击“MODE”键。

3.如果要单一垂直或水平振动，则将“四度振动开/关”按钮打
到关。

按“垂直/水平”键选择垂直或水平振动。

若要使其垂直水平一起振动，则将“四度振动开/关”按钮打到开，且不用管“垂直/水平”键。

4.选择全波或半波按“全波/半波”按钮。

5.选择完成后按“启动”按钮启动。

6.启动后会根据所设的时间开始振动，时间到了将会自动停止，
再按“开/关”按钮将其关闭。

若要在振动中途停止就按“停止”键，再按“开/关”按钮将其关闭。
