高二物理磁场带电粒子在磁场中运动知识精点

高中物理之带电粒子在磁场中的运动知识点带电粒子在磁场中的运动特点带电粒子在磁场中的运动往往比较复杂，我们只考虑其中几种特殊情况：不考虑粒子本身的重力（一般如：电子、质子、粒子、离子等不考虑它们的重力）；磁场为匀强磁场。

①初速度v0与磁场平行：此时洛伦兹力F＝0，粒子将沿初速度方向做匀速直线运动。

②初速度与磁场垂直：由于洛伦兹力总与粒子运动方向垂直，粒子在洛伦兹力作用下做匀速圆周运动，其向心力由洛伦兹力提供，所以其轨道半径为，运动周期为。

由此可见：荷质比相同的粒子以相同的速度进入同一磁场，其轨道半径相同；带电量相同的粒子以相同的动量进入同一磁场，其轨道半径相同。

它们运动的周期T与粒子的速度大小无关，与粒子的轨道半径R无关，只要是荷质比相同的粒子，进入同一磁场，其周期相同。

规律方法“一点、两画、三定、四写”求解粒子在磁场中的圆周运动问题（1）一点：在特殊位置或要求粒子到达的位置（如初位置、要求经过的某一位置等）；（2）两画：画出速度v和洛伦兹力F两个矢量的方向；（3）三定：定圆心、定半径、定圆心角；（4）四写：写出基本方程带电粒子在匀强磁场中的运算1圆心的确定①因为洛伦兹力指向圆心，根据F洛⊥v，画出粒子运动轨迹中任意两点（一般是射入和射出磁场的两点，如下图甲的P、M两点）的F洛的方向，其延长线的交点即为圆心．（也可以说是任意两点的切线方向的垂直线交点）②做粒子入射点速度方向的垂直线，做出入射点、出射点连线的中垂线，两线的交点即是圆心O.2半径的确定和计算利用平面几何关系，求出该圆的可能半径（或圆心角）。

并注意以下两个重要的几何特点：①粒子速度的偏向角（φ）等于回旋角（α），并等于AB弦与切线的夹角（弦切角θ）的2倍，φ=α=2θ=ω。

②相对的弦切角（θ）相等，与相邻的弦切角（θ'）互补，即θ+θ'=180°。

3粒子在磁场中运动时间的确定利用圆心角与弦切角的关系，或者是四边形内角和等于360°计算出圆心角ɑ的大小．由公式，可求出运动时间．如果ɑ为弧度制，则在磁场中运动时间的确定．利用圆心角与弦切角的关系，或者是四边形内角和等于360°计算出圆心角ɑ的大小．由公式，可求出运动时间．如果ɑ为弧度制，则注意圆周运动中有关对称规律如从同一边界射入的粒子，从同一边界射出时，速度与边界的夹角相等；在圆形磁场区域内，沿径向射入的粒子，必沿径向射出。

高二物理磁场知识点总结在高二物理的学习中，磁场是一个非常重要的部分。

它不仅是物理学中的重要概念，也在许多实际应用中发挥着关键作用。

下面我们就来详细总结一下高二物理中磁场的相关知识点。

一、磁场的基本概念1、磁场的定义：磁场是一种存在于磁体或电流周围的特殊物质，能够对放入其中的磁体或电流产生力的作用。

2、磁场的方向：规定在磁场中某点小磁针静止时 N 极所指的方向为该点磁场的方向。

二、磁感线1、磁感线的定义：磁感线是为了形象地描述磁场而引入的假想曲线，曲线上每一点的切线方向都表示该点的磁场方向，曲线的疏密程度表示磁场的强弱。

2、磁感线的特点：磁感线是闭合曲线，在磁体外部，磁感线从N 极出发，回到S 极；在磁体内部，磁感线从 S 极指向 N 极。

磁感线不相交。

磁感线的疏密表示磁场的强弱。

三、几种常见的磁场1、条形磁铁的磁场：条形磁铁外部的磁感线从 N 极出发，回到 S 极，内部从 S 极指向 N 极，两端磁场最强。

2、蹄形磁铁的磁场：与条形磁铁类似，只是形状不同。

3、通电直导线的磁场：用安培定则（右手螺旋定则）判断，用右手握住直导线，让大拇指指向电流的方向，那么弯曲的四指所指的方向就是磁感线的环绕方向。

4、环形电流的磁场：同样用安培定则判断，让右手弯曲的四指与环形电流的方向一致，那么大拇指所指的方向就是环形电流中心轴线上磁感线的方向。

5、通电螺线管的磁场：相当于多个环形电流磁场的叠加，其外部的磁感线类似于条形磁铁的磁场，内部是匀强磁场。

四、安培力1、安培力的定义：通电导线在磁场中受到的力称为安培力。

2、安培力的大小：当导线与磁场方向垂直时，F ＝ BIL；当导线与磁场方向平行时，F ＝ 0；当导线与磁场方向成夹角θ时，F ＝BILsinθ。

3、安培力的方向：用左手定则判断，伸开左手，使大拇指与其余四指垂直，并且都在同一个平面内，让磁感线穿过手心，四指指向电流的方向，那么大拇指所指的方向就是安培力的方向。

高二物理磁场知识点经典一、磁场的基本概念1、磁场：磁场是一种存在于磁体、电流周围的特殊物质。

它虽然看不见、摸不着，但却对放入其中的磁体或电流有力的作用。

2、磁场的方向：规定在磁场中某一点小磁针 N 极所指的方向就是该点磁场的方向。

3、磁感线：磁感线是为了形象地描述磁场而引入的假想曲线。

磁感线的疏密程度表示磁场的强弱，磁感线上某点的切线方向表示该点的磁场方向。

需要注意的是，磁感线是闭合曲线，在磁体外部，磁感线从 N 极出发，回到 S 极；在磁体内部，磁感线从 S 极指向 N 极。

二、常见磁体的磁场1、条形磁铁的磁场：条形磁铁的外部磁场类似于条形，两端磁性最强，中间磁性最弱。

2、蹄形磁铁的磁场：蹄形磁铁的磁场呈现出弯曲的形状，磁极处磁场较强。

3、地磁场：地球本身就是一个大磁体，地磁场的 N 极在地理南极附近，地磁场的 S 极在地理北极附近。

地磁场对地球生命起到了重要的保护作用，它可以使来自宇宙空间的带电粒子发生偏转，从而减少对地球生命的危害。

三、电流的磁场1、奥斯特实验：丹麦科学家奥斯特发现了电流的磁效应，即通电导线周围存在磁场。

这一发现揭示了电和磁之间的联系。

2、通电直导线的磁场：通电直导线周围的磁感线是以导线为圆心的一系列同心圆，其磁场方向可以用安培定则（右手螺旋定则）来判断：用右手握住导线，让伸直的大拇指所指的方向与电流方向一致，那么弯曲的四指所指的方向就是磁感线的环绕方向。

3、通电螺线管的磁场：通电螺线管的磁场与条形磁铁的磁场相似，其磁场方向也可以用安培定则来判断：用右手握住螺线管，让弯曲的四指所指的方向与电流的方向一致，那么大拇指所指的那端就是螺线管的 N 极。

四、磁场对电流的作用1、安培力：通电导线在磁场中受到的力称为安培力。

当电流方向与磁场方向垂直时，安培力的大小为F ＝BIL，其中B 是磁感应强度，I 是电流强度，L 是导线在磁场中的有效长度。

2、安培力的方向：安培力的方向既与电流方向垂直，又与磁场方向垂直，可用左手定则来判断：伸开左手，让磁感线垂直穿过手心，四指指向电流方向，那么大拇指所指的方向就是安培力的方向。

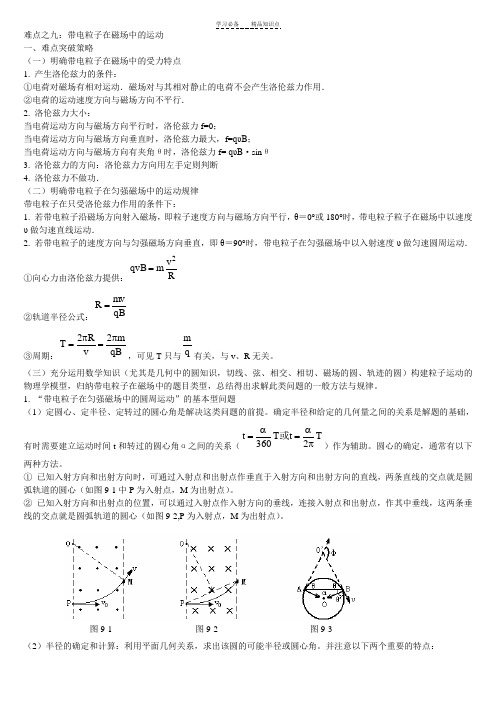

难点之九：带电粒子在磁场中的运动 一、难点突破策略（一）明确带电粒子在磁场中的受力特点 1. 产生洛伦兹力的条件：①电荷对磁场有相对运动．磁场对与其相对静止的电荷不会产生洛伦兹力作用．②电荷的运动速度方向与磁场方向不平行． 2. 洛伦兹力大小：当电荷运动方向与磁场方向平行时，洛伦兹力f=0；当电荷运动方向与磁场方向垂直时，洛伦兹力最大，f=qυB ； 当电荷运动方向与磁场方向有夹角θ时，洛伦兹力f= qυB ·sin θ 3. 洛伦兹力的方向：洛伦兹力方向用左手定则判断 4. 洛伦兹力不做功．（二）明确带电粒子在匀强磁场中的运动规律 带电粒子在只受洛伦兹力作用的条件下：1. 若带电粒子沿磁场方向射入磁场，即粒子速度方向与磁场方向平行，θ＝0°或180°时，带电粒子粒子在磁场中以速度υ做匀速直线运动．2. 若带电粒子的速度方向与匀强磁场方向垂直，即θ＝90°时，带电粒子在匀强磁场中以入射速度υ做匀速圆周运动．①向心力由洛伦兹力提供：R v mqvB 2= ②轨道半径公式：qB mvR =③周期：qB m 2v R 2T π=π=，可见T 只与q m有关，与v 、R 无关。

（三）充分运用数学知识（尤其是几何中的圆知识，切线、弦、相交、相切、磁场的圆、轨迹的圆）构建粒子运动的物理学模型，归纳带电粒子在磁场中的题目类型，总结得出求解此类问题的一般方法与规律。

1. “带电粒子在匀强磁场中的圆周运动”的基本型问题（1）定圆心、定半径、定转过的圆心角是解决这类问题的前提。

确定半径和给定的几何量之间的关系是解题的基础，有时需要建立运动时间t 和转过的圆心角α之间的关系（T 2t T 360t πα=α=或）作为辅助。

圆心的确定，通常有以下两种方法。

① 已知入射方向和出射方向时，可通过入射点和出射点作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心（如图9-1中P 为入射点，M 为出射点）。

高中物理带电粒子在磁场中的运动知识点汇总-
1. 磁场的基本概念
磁场是一种物理现象，指在空间范围内存在的磁场力作用所表现出来的影响。

常用的表示磁场的单位是特斯拉 (T)。

2. 洛伦兹力定律
当一个带电粒子在磁场中运动时，会受到一个称为洛伦兹力的力作用。

洛伦兹力的大小与电荷的电量、磁场的强度和带电粒子的速度有关。

3. 带电粒子在匀强磁场中的运动规律
带电粒子在匀强磁场中前进的轨迹为圆形或者螺旋线，圆的半径与带电粒子的质量、速度、电荷量和磁场强度有关。

4. 带电粒子在非匀强磁场中的运动规律
带电粒子在非匀强磁场中的运动规律比匀强磁场更复杂，通常需要用电场力和重力力来计算。

5. 延迟磁场
延迟磁场是指当一个带电粒子在磁场中运动时，会产生一个磁场，这个磁场会影响该带电粒子后续的运动。

在一些情况下，延迟磁场可能比初始磁场更重要。

6. 磁场对物体的影响
磁场不仅对带电粒子的运动有影响，还对物体的运动有影响。

当一个物体在磁场中运动时，会受到磁场力的作用，这个力与电荷无关，而是与磁矩有关。

7. 模拟实验
在实验室中可以使用引入带电粒子和磁场的装置来进行模拟实验。

这些实验可以帮助学生深入理解磁场和带电粒子在其中的运动规律。

带电粒子在匀强磁场中的运动知识点：带电粒子在匀强磁场中的运动一、带电粒子在匀强磁场中的运动1．若v∥B，带电粒子以速度v做匀速直线运动，其所受洛伦兹力F＝0.2．若v⊥B，此时初速度方向、洛伦兹力的方向均与磁场方向垂直，粒子在垂直于磁场方向的平面内运动．(1)洛伦兹力与粒子的运动方向垂直，只改变粒子速度的方向，不改变粒子速度的大小．(2)带电粒子在垂直于磁场的平面内做匀速圆周运动，洛伦兹力提供向心力．二、带电粒子在磁场中做圆周运动的半径和周期1．由q v B＝m v2r，可得r＝m vqB.2．由r＝m vqB和T＝2πrv，可得T＝2πmqB.带电粒子在匀强磁场中做匀速圆周运动的周期与轨道半径和运动速度无关．技巧点拨一、带电粒子在匀强磁场中运动的基本问题1．分析带电粒子在磁场中的匀速圆周运动，要紧抓洛伦兹力提供向心力，即q v B＝m v2 r .2．同一粒子在同一磁场中做匀速圆周运动，由r＝m vqB知，r与v成正比；由T＝2πmqB T与速度无关，与半径无关．二、带电粒子在匀强磁场中的圆周运动1．圆心的确定圆心位置的确定通常有以下两种基本方法：(1)已知入射方向和出射方向时，可以过入射点和出射点作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心(如图甲所示，P为入射点，M为出射点)．(2)已知入射方向和出射点的位置时，可以过入射点作入射方向的垂线，连线入射点和出射点，作其中垂线，这两条垂线的交点就是圆弧轨道的圆心(如图乙所示，P 为入射点，M 为出射点)．2．半径的确定半径的计算一般利用几何知识解直角三角形．做题时一定要作好辅助线，由圆的半径和其他几何边构成直角三角形．由直角三角形的边角关系或勾股定理求解．3．粒子在匀强磁场中运动时间的确定(1)粒子在匀强磁场中运动一周的时间为T ，当粒子运动轨迹的圆弧所对应的圆心角为α时，其运动时间t ＝α360°T (或t ＝α2πT )．确定圆心角时，利用好几个角的关系，即圆心角＝偏向角＝2倍弦切角．(2)当v 一定时，粒子在匀强磁场中运动的时间t ＝l v，l 为带电粒子通过的弧长．例题精练1．（2021•黄州区校级模拟）如图所示，劲度系数为k 的轻弹簧一端固定在墙上。

物理选修31磁场中粒子运动知识点在高中物理电学教学过程中，磁场中粒子运动是学生学习的重点，下面是店铺给大家带来的物理选修31磁场中粒子运动知识点，希望对你有帮助。

物理磁场中粒子运动知识点一、磁场对运动电荷有力的作用——这个力叫洛仑兹力。

二、磁场对电流有安培力的作用，而电流是由电荷定向运动形成的。

所以磁场对电流的安培力可能是磁场对运动电荷的作用力的宏观表现。

即：(一)安培力是洛伦兹力的宏观表现。

(二)洛伦兹力是安培力的微观本质。

三、洛伦兹力的方向(一)洛伦兹力的方向符合左手定则：伸开左手，使大拇指跟其余四指垂直，且处于同一平面内，把手放入磁场中，磁感线垂直穿过手心，四指指向正电荷运动的方向，那么，拇指所指的方向就是正电荷所受洛伦兹力的方向;若是负电荷运动的方向，那么四指应指向其反方向。

(二)关于洛仑兹力的说明：1、洛仑兹力的方向垂直于v和B组成的平面。

2、洛仑兹力永远与速度方向垂直。

3、洛仑兹力对电荷不做功。

4、洛仑兹力只改变速度的方向，不改变速度的大小。

5、洛仑兹力对电荷只起向心力的作用，故只在洛仑兹力的作用下，电荷将作匀速圆周运动。

四、洛伦兹力的大小(一)安培力是洛伦兹力的宏观表现。

(二)洛伦兹力是安培力的微观本质。

高中物理学习方法(一)预习学习的第一个环节是预习。

有的同学不注重听课前的这一环节，会说我在初中从来就没有这个习惯。

这里我们需要注意，高中物理与初中有所不同，无论是从课程要求的程度，还是课堂的容量上，都需要我们在上课之前对所学内容进行预习。

在每次上课前，抽出一段时间(没有时间的限制，长则20分钟，短则课前的5、6分钟，重要的是过程。

)将知识预先浏览一下，一则可以帮助我们熟悉课上所要学习的知识，做好上课的知识准备和心理准备;二则可以使我们明确课堂的重点，找出自己理解上的难点，从而做到有的放矢地去听课，有的同学感到听课十分吃力，原因就在于此。

另外，还有更重要的一点就是预习可以培养锻炼我们的自学能力和思考能力(要知道以后进入大学深造或走上工作岗位，这些可是极其重要的)。

带电粒子在匀强磁场中的运动（知识小结）一．带电粒子在磁场中的运动（1）带电粒子在磁场中运动时，若速度方向与磁感线平行，则粒子不受磁场力，做匀速直线运动；即 ① 为静止状态。

② 则粒子做匀速直线运动。

（2）若速度方向与磁感线垂直，带电粒子在匀强磁场中做匀速圆周运动，洛伦兹力起向心力作用。

（3）若速度方向与磁感线成任意角度，则带电粒子在与磁感线平行的方向上做匀速直线运动，在与磁感线垂直的方向上做匀速圆周运动，它们的合运动是螺线运动。

二、带电粒子在匀强磁场中的圆周运动1．运动分析：洛伦兹力提供向心力，使带电粒子在匀强磁场中做匀速圆周运动．(4)运动时间： (Θ 用弧度作单位 )1．只有垂直于磁感应强度方向进入匀强磁场的带电粒子，才能在磁场中做匀速圆周运动．2．带电粒子做匀速圆周运动的半径与带电粒子进入磁场时速率的大小有关，而周期与速率、半径都无关．三、带电粒子在有界匀强磁场中的匀速圆周运动(往往有临界和极值问题)(一)边界举例:1、直线边界（进出磁场有对称性）规律：如从同一直线边界射入的粒子，再从这一边射出时，速度与边界的夹角相等。

速度与边界的夹角等于圆弧所对圆心角的一半，并且如果把两个速度移到共点时，关于直线轴对称。

2、平行边界（往往有临界和极值问题）（在平行有界磁场里运动，轨迹与边界相切时，粒子恰好不射出边界）3、矩形边界磁场区域为正方形，从a 点沿ab 方向垂直射入匀强磁场：若从c 点射出，则圆心在d 处若从d 点射出，则圆心在ad 连线中点处4.（从平面几何的角度看，是粒子轨迹圆与磁场边界圆的两圆相交问题。

）特殊情形：在圆形磁场内,沿径向射入时，必沿径向射出2．其特征方程为：F 洛＝F 向． 3．三个基本公式： (1)向心力公式：qvB ＝m v 2R ； (2)半径公式：R ＝mv qB ； (3)周期和频率公式：T ＝2πm qB ＝1f ； 222m t qB m qB T θππθπθ==⨯=⨯v L =t一般情形：磁场圆心O和运动轨迹圆心O′都在入射点和出射点连线AB的中垂线上。

高考物理带电粒子在磁场中的运动知识点汇总一、带电粒子在磁场中的运动压轴题1．如图所示，MN为绝缘板，CD为板上两个小孔，AO为CD的中垂线，在MN的下方有匀强磁场，方向垂直纸面向外(图中未画出)，质量为m电荷量为q的粒子(不计重力)以某一速度从A点平行于MN的方向进入静电分析器，静电分析器内有均匀辐向分布的电场(电场方向指向O点)，已知图中虚线圆弧的半径为R，其所在处场强大小为E，若离子恰好沿图中虚线做圆周运动后从小孔C垂直于MN进入下方磁场．()1求粒子运动的速度大小；()2粒子在磁场中运动，与MN板碰撞，碰后以原速率反弹，且碰撞时无电荷的转移，之后恰好从小孔D进入MN上方的一个三角形匀强磁场，从A点射出磁场，则三角形磁场区域最小面积为多少？MN上下两区域磁场的磁感应强度大小之比为多少？()3粒子从A点出发后，第一次回到A点所经过的总时间为多少？【答案】（1EqRm（2）212R；11n+；（3）2πmREq【解析】【分析】【详解】（1）由题可知，粒子进入静电分析器做圆周运动，则有：2mvEqR=解得：EqR vm =（2）粒子从D到A匀速圆周运动，轨迹如图所示：由图示三角形区域面积最小值为：22R S = 在磁场中洛伦兹力提供向心力，则有：2mv Bqv R= 得：mv R Bq=设MN 下方的磁感应强度为B 1，上方的磁感应强度为B 2，如图所示：若只碰撞一次，则有：112R mv R B q== 22mvR R B q==故2112B B = 若碰撞n 次，则有：111R mv R n B q==+ 22mvR R B q==故2111B B n =+ （3）粒子在电场中运动时间：1242R mRt v Eqππ== 在MN 下方的磁场中运动时间：211122n m mRt R R v EqR Eqπππ+=⨯⨯== 在MN 上方的磁场中运动时间：232142R mRt v Eq ππ=⨯=总时间：1232mRt t t t Eqπ=++=2．某控制带电粒子运动的仪器原理如图所示，区域PP′M′M 内有竖直向下的匀强电场，电场场强E ＝1.0×103V/m ，宽度d ＝0.05m ，长度L ＝0.40m ；区域MM′N′N 内有垂直纸面向里的匀强磁场，磁感应强度B ＝2.5×10－2T ，宽度D ＝0.05m ，比荷qm＝1.0×108C/kg 的带正电的粒子以水平初速度v 0从P 点射入电场．边界MM′不影响粒子的运动，不计粒子重力．(1) 若v 0＝8.0×105m/s ，求粒子从区域PP′N′N 射出的位置；(2) 若粒子第一次进入磁场后就从M′N′间垂直边界射出，求v 0的大小； (3) 若粒子从M′点射出，求v 0满足的条件．【答案】(1)0.0125m (2) 3.6×105m/s. (3) 第一种情况：v 0＝54.00.8()10/21nm s n -⨯+ (其中n ＝0、1、2、3、4)第二种情况：v 0＝53.20.8()10/21nm s n -⨯+ (其中n ＝0、1、2、3)．【解析】 【详解】(1) 粒子以水平初速度从P 点射入电场后，在电场中做类平抛运动，假设粒子能够进入磁场，则竖直方向21··2Eq d t m＝ 得2mdt qE=代入数据解得t ＝1.0×10－6s水平位移x ＝v 0t 代入数据解得x ＝0.80m因为x 大于L ，所以粒子不能进入磁场，而是从P′M′间射出， 则运动时间t 0＝Lv ＝0.5×10－6s ， 竖直位移201··2Eq y t m＝＝0.0125m 所以粒子从P′点下方0.0125m 处射出．(2) 由第一问可以求得粒子在电场中做类平抛运动的水平位移x ＝v 0 2mdqE粒子进入磁场时，垂直边界的速度 v 1＝qE m ·t ＝2qEd m设粒子与磁场边界之间的夹角为α，则粒子进入磁场时的速度为v ＝1v sin α在磁场中由qvB ＝m 2v R得R ＝mv qB 粒子第一次进入磁场后，垂直边界M′N′射出磁场，必须满足x ＋Rsinα＝L 把x ＝v 2md qE R ＝mv qB 、v ＝1v sin α、12qEdv m ＝代入解得 v 0＝L·2EqmdE B v 0＝3.6×105m/s.(3) 由第二问解答的图可知粒子离MM′的最远距离Δy ＝R －Rcosα＝R(1－cosα) 把R ＝mv qB 、v ＝1v sin α、12qEd v m＝12(1cos )12tan sin 2mEd mEd y B q B q ααα-∆==可以看出当α＝90°时，Δy 有最大值，(α＝90°即粒子从P 点射入电场的速度为零，直接在电场中加速后以v 1的速度垂直MM′进入磁场运动半个圆周回到电场)1max 212mv m qEd mEdy qB qB m B q∆===Δy max ＝0.04m ，Δy max 小于磁场宽度D ，所以不管粒子的水平射入速度是多少，粒子都不会从边界NN′射出磁场．若粒子速度较小，周期性运动的轨迹如下图所示：粒子要从M′点射出边界有两种情况， 第一种情况： L ＝n(2v 0t ＋2Rsinα)＋v 0t 把2md t qE =R ＝mv qB 、v 1＝vsinα、12qEdv m＝代入解得 0221221L qE n E v n md n B=⋅++v 0＝ 4.00.821n n -⎛⎫⎪+⎝⎭×105m/s(其中n ＝0、1、2、3、4)第二种情况：L ＝n(2v 0t ＋2Rsinα)＋v 0t ＋2Rsinα把2md t qE =、R ＝mv qB 、v 1＝vsinα、12qEd v m＝02(1)21221L qE n E v n md n B+=⋅++v 0＝ 3.20.821n n -⎛⎫⎪+⎝⎭×105m/s(其中n ＝0、1、2、3)．3．如图所示，在直角坐标系x0y 平面的一、四个象限内各有一个边长为L 的正方向区域，二三像限区域内各有一个高L ，宽2L 的匀强磁场，其中在第二象限内有垂直坐标平面向外的匀强磁场，第一、三、四象限内有垂直坐标平面向内的匀强磁场，各磁场的磁感应强度大小均相等，第一象限的x<L ，L<y<2L 的区域内，有沿y 轴正方向的匀强电场．现有一质量为四电荷量为q 的带负电粒子从坐标(L ，3L/2)处以初速度0v 沿x 轴负方向射入电场，射出电场时通过坐标(0，L)点，不计粒子重力．(1)求电场强度大小E ；(2)为使粒子进入磁场后途经坐标原点0到达坐标(-L ，0)点，求匀强磁场的磁感应强度大小B ；(3)求第(2)问中粒子从进入磁场到坐标(-L ，0)点所用的时间．【答案】（1）2mv E qL =（2）04nmv B qL =n=1、2、3......（3）02L t v π=【解析】本题考查带电粒子在组合场中的运动，需画出粒子在磁场中的可能轨迹再结合物理公式求解．(1)带电粒子在电场中做类平抛运动有： 0L v t =，2122L at =，qE ma = 联立解得： 2mv E qL=(2)粒子进入磁场时，速度方向与y 轴负方向夹角的正切值tan xyv v θ==l 速度大小002sin v v v θ== 设x 为每次偏转圆弧对应的弦长，根据运动的对称性，粒子能到达(一L ，0 )点，应满足L=2nx ，其中n=1、2、3......粒子轨迹如图甲所示，偏转圆弧对应的圆心角为2π；当满足L=(2n+1)x 时，粒子轨迹如图乙所示．若轨迹如图甲设圆弧的半径为R ，圆弧对应的圆心角为2π.则有2R ，此时满足L=2nx 联立可得：22R n=由牛顿第二定律，洛伦兹力提供向心力，则有：2v qvB m R=得：04nmv B qL=，n=1、2、3.... 轨迹如图乙设圆弧的半径为R ，圆弧对应的圆心角为2π.则有222x R ，此时满足()221L n x =+联立可得：()2212R n =+由牛顿第二定律，洛伦兹力提供向心力，则有：222v qvB m R =得：()02221n mv B qL+=，n=1、2、3....所以为使粒子进入磁场后途经坐标原点0到达坐标(-L ，0)点，求匀强磁场的磁感应强度大小04nmv B qL =，n=1、2、3....或()02221n mv B qL+=，n=1、2、3.... (3) 若轨迹如图甲，粒子从进人磁场到从坐标(一L ，0)点射出磁场过程中，圆心角的总和θ=2n×2π×2=2nπ，则02222n n m L t T qB v ππππ=⨯==若轨迹如图乙，粒子从进人磁场到从坐标(一L ，0)点射出磁场过程中，圆心角的总和θ=(2n+1)×2π=(4n+2)π，则2220(42)(42)2n n m Lt T qB v ππππ++=⨯== 粒子从进入磁场到坐标(-L ，0)点所用的时间为02222n n m Lt T qB v ππππ=⨯==或2220(42)(42)2n n m Lt T qB v ππππ++=⨯==4．如图甲所示，在直角坐标系0≤x ≤L 区域内有沿y 轴正方向的匀强电场，右侧有一个以点（3L ，0）为圆心、半径为L 的圆形区域，圆形区域与x 轴的交点分别为M 、N ．现有一质量为m 、带电量为e 的电子，从y 轴上的A 点以速度v 0沿x 轴正方向射入电场，飞出电场后从M 点进入圆形区域，此时速度方向与x 轴正方向的夹角为30°．不考虑电子所受的重力．（1）求电子进入圆形区域时的速度大小和匀强电场场强E 的大小；（2）若在圆形区域内加一个垂直纸面向里的匀强磁场，使电子穿出圆形区域时速度方向垂直于x 轴．求所加磁场磁感应强度B 的大小和电子刚穿出圆形区域时的位置坐标； （3）若在电子刚进入圆形区域时，在圆形区域内加上图乙所示变化的磁场（以垂直于纸面向外为磁场正方向），最后电子从N 点处飞出，速度方向与进入磁场时的速度方向相同．请写出磁感应强度B 0的大小、磁场变化周期T 各应满足的关系表达式．【答案】（1） （2） （3） （n=1，2，3…）（n=1，2，3…） 【解析】（1）电子在电场中作类平抛运动，射出电场时，速度分解图如图1中所示．由速度关系可得：解得：由速度关系得：v y =v 0tanθ=v 0在竖直方向：而水平方向:解得：（2）根据题意作图如图1所示，电子做匀速圆周运动的半径R=L根据牛顿第二定律：解得：根据几何关系得电子穿出圆形区域时位置坐标为（，-）（3）电子在在磁场中最简单的情景如图2所示．在磁场变化的前三分之一个周期内，电子的偏转角为60°，设电子运动的轨道半径为r，运动的T0，粒子在x轴方向上的位移恰好等于r1；在磁场变化的后三分之二个周期内，因磁感应强度减半，电子运动周期T′=2T0，故粒子的偏转角度仍为60°，电子运动的轨道半径变为2r，粒子在x轴方向上的位移恰好等于2r．综合上述分析，则电子能到达N点且速度符合要求的空间条件是：3rn=2L（n=1，2，3…）而：解得：（n=1，2，3…）应满足的时间条件为： (T0+T′)=T而：解得（n=1，2，3…）点睛：本题的靓点在于第三问，综合题目要求及带电粒子运动的半径和周期关系，则符合要求的粒子轨迹必定是粒子先在正B0中偏转60°，而后又在− B0中再次偏转60°，经过n次这样的循环后恰恰从N点穿出．先从半径关系求出磁感应强度的大小，再从周期关系求出交变磁场周期的大小.5．在如图所示的xoy坐标系中，一对间距为d的平行薄金属板竖直固定于绝缘底座上，底座置于光滑水平桌面的中间，极板右边与y轴重合，桌面与x轴重合，o点与桌面右边相距为74d，一根长度也为d的光滑绝缘细杆水平穿过右极板上的小孔后固定在左极板上，杆离桌面高为1.5d，装置的总质量为3m．两板外存在垂直纸面向外、磁感应强度为B的匀强磁场和匀强电场（图中未画出），假设极板内、外的电磁场互不影响且不考虑边缘效应．有一个质量为m、电量为+q的小环（可视为质点）套在杆的左端，给极板充电，使板内有沿x正方向的稳恒电场时，释放小环，让其由静止向右滑动，离开小孔后便做匀速圆周运动，重力加速度取g．求：（1）环离开小孔时的坐标值；（2）板外的场强E2的大小和方向；（3）讨论板内场强E1的取值范围，确定环打在桌面上的范围．【答案】（1）环离开小孔时的坐标值是-14 d；（2）板外的场强E2的大小为mgq，方向沿y轴正方向；（3）场强E1的取值范围为22368qB d qB dm m～，环打在桌面上的范围为1744d d～．【解析】【详解】（1）设在环离开小孔之前，环和底座各自移动的位移为x1、x2．由于板内小环与极板间的作用力是它们的内力，系统动量守恒，取向右为正方向，根据动量守恒定律，有：mx1-3mx2=0 ①而x1+x2=d ②①②解得：x1=34d③x2=1 4 d环离开小孔时的坐标值为：x m=34d-d=-14d（2）环离开小孔后便做匀速圆周运动，须qE2=mg解得：2mgEq=，方向沿y轴正方向（3）环打在桌面上的范围可画得如图所示，临界点为P、Q，则若环绕小圆运动，则R=0.75d ④根据洛仑兹力提供向心力，有：2v qvB mR=⑤环在极板内做匀加速运动，设离开小孔时的速度为v，根据动能定理，有：qE1x1=12mv2⑥联立③④⑤⑥解得：2 138qB d Em=若环绕大圆运动，则R2=（R-1.5d）2+（2d）2 解得：R=0.48d ⑦联立③⑤⑥⑦解得：2 16qB d Em≈故场强E1的取值范围为22368qB d qB dm m～，环打在桌面上的范围为1744d d-～．6．如图，第一象限内存在沿y轴负方向的匀强电场，电场强度大小为E，第二、三、四象限存在方向垂直xOy平面向外的匀强磁场，其中第二象限的磁感应强度大小为B，第三、四象限磁感应强度大小相等，一带正电的粒子，从P（-d，0）点沿与x轴正方向成α=60°角平行xOy平面入射，经第二象限后恰好由y轴上的Q点（图中未画出）垂直y轴进入第一象限，之后经第四、三象限重新回到P点，回到P点时速度方向与入射方时相同，不计粒子重力，求：（1）粒子从P 点入射时的速度v 0； （2）第三、四象限磁感应强度的大小B /； 【答案】（1）3EB（2）2.4B 【解析】试题分析：（1）粒子从P 点射入磁场中做匀速圆周运动，画出轨迹如图，设粒子在第二象限圆周运动的半径为r ，由几何知识得： 23603d d dr sin sin α===︒ 根据200mv qv B r =得0233qBdv m=粒子在第一象限中做类平抛运动，则有21602qE r cos t m -︒=（）； 00y v qEt tan v mv α==联立解得03Ev B=（2）设粒子在第一象限类平抛运动的水平位移和竖直位移分别为x 和y ，根据粒子在第三、四象限圆周运动的对称性可知粒子刚进入第四象限时速度与x 轴正方向的夹角等于α．则有：x=v 0t ， 2y v y t =得03222y v y tan x v α===由几何知识可得 y=r-rcosα= 1323r d = 则得23x d =所以粒子在第三、四象限圆周运动的半径为1253239d d R d sin α⎛⎫+ ⎪⎝⎭==粒子进入第三、四象限运动的速度004323v qBdv v cos mα===根据2'v qvB m R=得：B′=2．4B考点：带电粒子在电场及磁场中的运动7．如图所示，真空中有一个半径r=0.5m 的圆柱形匀强磁场区域，磁场的磁感应强度大小B=2×10-3T ，方向垂直于纸面向外，x 轴与圆形磁场相切于坐标系原点O ，在x=0.5m 和x=1.5m 之间的区域内有一个方向沿y 轴正方向的匀强电场区域，电场强E=1.5×103N/C ，在x=1.5m 处竖有一个与x 轴垂直的足够长的荧光屏，一粒子源在O 点沿纸平面向各个方向发射速率相同、比荷9110qm=⨯C/kg 的带正电的粒子，若沿y 轴正方向射入磁场的粒子恰能从磁场最右侧的A 点沿x 轴正方向垂直进入电场，不计粒子的重力及粒子间的相互作用和其他阻力．求：(1)粒子源发射的粒子进入磁场时的速度大小；(2)沿y 轴正方向射入磁场的粒子从射出到打到荧光屏上的时间(计算结果保留两位有效数字)；(3)从O 点处射出的粒子打在荧光屏上的纵坐标区域范围．【答案】（1）61.010/v m s =⨯；（2）61.810t s -=⨯；（3）0.75 1.75m y m ≤≤ 【解析】 【分析】（1）粒子在磁场中做匀速圆周运动，由几何关系确定半径，根据2v qvB m R=求解速度；（2）粒子在磁场中运动T/4，根据周期求解在磁场中的运动时间；在电场中做类平抛运动，根据平抛运动的规律求解在电场值的时间；（3）根据牛顿第二定律结合运动公式求解在电场中的侧移量，从而求解从O 点处射出的粒子打在荧光屏上的纵坐标区域范围． 【详解】（1）由题意可知，粒子在磁场中的轨道半径为R=r=0.5m ，由2v qvB mR= 进入电场时qBR v m = 带入数据解得v=1.0×106m/s（2）粒子在磁场中运动的时间61121044R t s v ππ-=⨯=⨯ 粒子从A 点进入电场做类平抛运动，水平方向的速度为v ，所以在电场中运动的时间62 1.010xt s v-==⨯ 总时间6612110 1.8104t t t s s π--⎛⎫=+=+⨯=⨯⎪⎝⎭（3）沿x 轴正方向射入电场的粒子，在电场中的加速度大小121.510/qEa m s m==⨯ 在电场中侧移：2121261111.5100.7522110y at m m ⎛⎫==⨯⨯⨯= ⎪⨯⎝⎭打在屏上的纵坐标为0.75；经磁场偏转后从坐标为（0,1）的点平行于x 轴方向射入电场的粒子打在屏上的纵坐标为1.75；其他粒子也是沿x 轴正方向平行的方向进入电场，进入电场后的轨迹都平行，故带电粒子打在荧光屏上 的纵坐标区域为0.75≤y ≤1.75.8．如图，一半径为R 的圆表示一柱形区域的横截面（纸面）．在柱形区域内加一方向垂直于纸面的匀强磁场，一质量为m 、电荷量为q 的粒子沿图中直线在圆上的a 点射入柱形区域，在圆上的b 点离开该区域，离开时速度方向与直线垂直．圆心O 到直线的距离为．现将磁场换为平等于纸面且垂直于直线的匀强电场，同一粒子以同样速度沿直线在a 点射入柱形区域，也在b 点离开该区域．若磁感应强度大小为B ，不计重力，求电场强度的大小．【答案】2145qRB E m=【解析】 【分析】 【详解】解答本题注意带电粒子先在匀强磁场运动，后在匀强电场运动．带电粒子在磁场中做圆周运动．粒子在磁场中做圆周运动．设圆周的半径为r ，由牛顿第二定律和洛仑兹力公式得2v qvB m r=①式中v 为粒子在a 点的速度．过b 点和O 点作直线的垂线，分别与直线交于c 和d 点．由几何关系知，线段ac bc 、和过a 、b 两点的轨迹圆弧的两条半径（未画出）围成一正方形．因此ac bc r ==② 设,cd x =有几何关系得45ac R x =+③ 2235bc R R x =+- 联立②③④式得75r R =再考虑粒子在电场中的运动．设电场强度的大小为E ，粒子在电场中做类平抛运动．设其加速度大小为a ，由牛顿第二定律和带电粒子在电场中的受力公式得qE="m a" ⑥ 粒子在电场方向和直线方向所走的距离均为r ，有运动学公式得212r at =⑦ r=vt ⑧ 式中t 是粒子在电场中运动的时间．联立①⑤⑥⑦⑧式得2145qRB E m=⑨【点睛】带电粒子在磁场中运动的题目解题步骤为：定圆心、画轨迹、求半径，同时还利用圆弧的几何关系来帮助解题．值得注意是圆形磁场的半径与运动轨道的圆弧半径要区别开来．9．磁谱仪是测量α能谱的重要仪器．磁谱仪的工作原理如图所示，放射源s 发出质量为m 、电量为q 的粒子沿垂直磁场方向进入磁感应强度为B 的匀强磁场，被限束光栏Q 限制在2ϕ的小角度内，α粒子经磁场偏转后打到与束光栏平行的感光片P 上．（重力影响不计）（1）若能量在E ~E ＋ΔE （ΔE >0，且ΔE <<E ）范围内的α粒子均垂直于限束光栏的方向进入磁场．试求这些α粒子打在胶片上的范围Δx 1.（2）实际上，限束光栏有一定的宽度，α粒子将在2ϕ角内进入磁场．试求能量均为Ｅ的α粒子打到感光胶片上的范围Δx 2 【答案】见解析 【解析】 【详解】（1）设α粒子以速度v 进入磁场，打在胶片上的位置距s 的距离为x 圆周运动2q B mRυυ=α粒子的动能212E m υ=2x R =由以上三式可得22mEx qB= 所以()12222m E E mEx qBqB+∆∆=-化简可得122mEx E qBE∆≈∆； （2）动能为E 的α粒子沿φ±角入射，轨道半径相同，设为R ，粒子做圆周运动2q B mRυυ=α粒子的动能212E m υ=由几何关系得()22224222cos 1cos sin 2mE mE φx R R φφqB qB ∆=-=-=10．如图所示，虚线OL 与y 轴的夹角为θ＝60°，在此角范围内有垂直于xOy 平面向外的匀强磁场，磁感应强度大小为B ．一质量为m 、电荷量为q （q ＞0）的粒子从左侧平行于x 轴射入磁场，入射点为M ．粒子在磁场中运动的轨道半径为R ．粒子离开磁场后的运动轨迹与x 轴交于P 点（图中未画出），且OP =R ．不计重力．求M 点到O 点的距离和粒子在磁场中运动的时间．【答案】当α=30°时，粒子在磁场中运动的时间为π126T mt qB== 当α=90°时，粒子在磁场中运动的时间为π42T m t qB== 【解析】根据题意，粒子进入磁场后做匀速圆周运动，设运动轨迹交虚线OL 于A 点，圆心在y 轴上的C 点，AC 与y 轴的夹角为α；粒子从A 点射出后，运动轨迹交x 轴的P 点，设AP 与x 轴的夹角为β，如图所示．有（判断出圆心在y 轴上得1分）2v qvB m R=（1分）周期为2πmT qB=（1分） 过A 点作x 、y 轴的垂线，垂足分别为B 、D ．由几何知识得sin αAD R =，cot 60OD AD =︒，，OP AD BP =+α=β （2分） 联立得到sin αα13+=（2分） 解得α=30°，或α=90° （各2分） 设M 点到O 点的距离为h ，有sin αAD R =h R OC =-，3cos αOC CD OD R AD =-=联立得到h=R 3cos(α+30°) （1分） 解得h=3R （α=30°） （2分） h=3R （α=90°） （2分） 当α=30°时，粒子在磁场中运动的时间为π126T m t qB ==（2分） 当α=90°时，粒子在磁场中运动的时间为π42T m t qB==（2分） 【考点定位】考查带电粒子在匀强磁场中的运动及其相关知识．。
