钢的冶炼方法

钢的冶炼工艺钢冶炼是将铁矿石和其他材料加热至高温并进行化学反应，以制取钢材。

在冶炼过程中，铁矿石中的杂质被去除，同时添加适当的合金元素，使得钢材具有理想的性能。

下面将详细介绍钢的冶炼工艺。

1. 准备原材料冶炼钢材的主要原材料是铁矿石、燃料和还原剂。

铁矿石是钢材的主要来源，主要有赤铁矿、磁铁矿、褐铁矿等。

燃料一般选择高热值的石油焦、冶金焦等。

还原剂主要有石灰石、焦粉等。

2. 矿石炼铁钢的冶炼过程通常需要通过炼铁来得到铁水。

矿石经过破碎、磨细被送入高炉，与燃料和还原剂一起，通过高温还原反应来获得铁、渣和煤气。

在高炉过程中，矿石的含铁部分被还原成铁，杂质以渣的形式排出。

得到的铁水通过出口孔流入铁水车，被输送到钢铁冶炼车间。

3. 炼钢炼钢是将铁水转化为钢的过程。

铁水首先被倒入转炉或电炉中。

转炉炼钢是一种主要的钢铁冶炼方法，通过高温炼钢转炉内的工作循环，将一部分铁水和废钢等原料注入炉内，在经过氧化、脱硫等反应后，获得预定成分的钢水。

电炉炼钢则是利用电弧的热量将铁水加热并进行电解反应，得到所需的钢水。

4. 精炼炼钢后的钢水还需要进行精炼工艺，以进一步提高钢的纯净度和性能。

常见的精炼方法包括氧气顶吹、真空脱气和脱磷等。

氧气顶吹是通过向钢水中吹入高纯度的氧气，利用氧气与杂质发生的反应将其氧化而去除。

真空脱气则是将钢水置于真空环境下进行处理，以脱除钢水中的氧、氮、氢等元素。

除杂的同时，精炼工艺还可以添加调合剂和合金元素，以调整钢材的性能。

5. 结晶精炼后的钢水被注入连铸机进行结晶过程。

连铸是将熔化的钢水通过结晶器冷却成坯料的过程。

结晶器内部有一套冷却水系统，可以通过冷却水的注入使钢水迅速冷却并结晶。

冷却的钢水成为钢坯，经过切割、定尺等工序，成为标准规格的钢坯。

6. 轧制经过连铸成坯后，钢坯需要进行轧制，以获得所需的钢材产品。

轧制分为粗轧和精轧两个过程。

粗轧是将钢坯经过一系列的轧制机械设备进行压制，使其形状和尺寸逐渐得到调整。

书山有路勤为径，学海无涯苦作舟不锈钢的冶炼方法1.AOD 精炼法AOD 是一种转炉，通过转炉侧面的风口喷吹氧气、氮气、氩气、空气和二氧化碳气，并从炉顶氧枪喷吹氧气、氩气和氮气。

这种方法可以利用大量的废钢和高碳铬铁。

初始碳含量为3%，冶炼后可降至0.015%。

经电炉冶炼的钢水通过钢包送入AOD 炉，向熔池喷吹氧气和氩气，降低碳含量，增加铬的氧化。

为了确保快速脱碳，降低铬损，节省氩气，吹炼初期应采用低的氩氧比。

随着碳含量的降低，提高氩氧比。

添加氧化物(如硅铁)、熔剂(如石灰和萤石)，通过加强吹氩搅拌，将氧化铬转化为金属，以生产低硫不锈钢。

如生产AISI304，典型的消耗量是：氩气约12Nm3/t 钢，氮气约10Nm3/t 钢，氧气约6Nm3/t 钢，石灰约5kg/t 钢，晶石约3kg/t 钢，铝约2kg/t 钢，还原用硅约8kg/t 钢，脱碳金属料约135kg/t，从装料到出钢的时间通常为60min 左右。

采用AOD 法，铬的收得率约为96%，锰为88%，总的金属收得率为95%。

2.KAWASAKI-BOP 和KAWASAKI-OBM-S 法KAWASAKI-BOP 转炉类似于从炉顶氧枪吹氧的BOF 氧气转炉，有7 个可以吹氧的底部风口，用丙烷气冷却风口(气体裂化)。

通过转炉的风口还可喷吹石灰粉。

Kawasaki-OBM-S 转炉是由奥钢联开发的，是BOP 法的发展，风口安装于转炉的侧面或底部，还装有顶部氧枪。

顶部气体采用氧气、氮气和氩气，通过底部风口喷吹氧气、氮气、氩气和烃类气体。

天然气和丙烷用于风口保护和提高耐火材料的寿命。

用这种转炉精炼AISI304，典型消耗量是：氧气29Nm3/t 钢，氮气约为13Nm3/t 钢，氩气约为16.5Nm3/t 钢，用于还原的硅约为11kg/t 钢，石灰约为50kg/t 钢，白云石20kg/t 钢，萤石约为8kg/t 钢。

法这种转炉法采用蒸汽作为稀释气体，而不是通常所用的氩气。

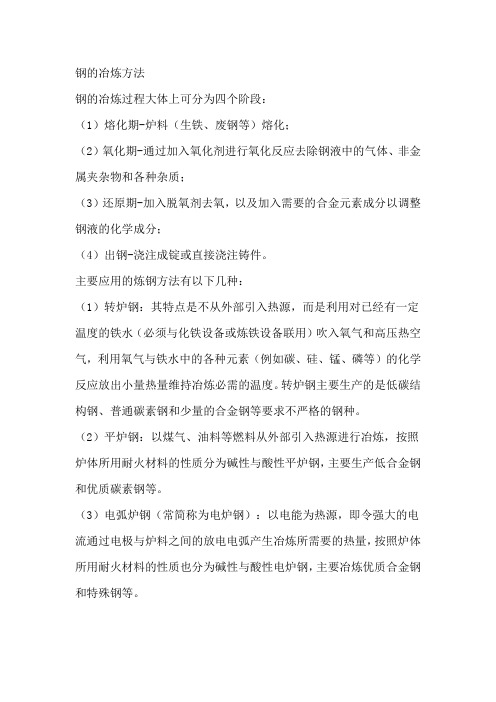

钢的冶炼方法钢的冶炼过程大体上可分为四个阶段：（1）熔化期-炉料（生铁、废钢等）熔化；（2）氧化期-通过加入氧化剂进行氧化反应去除钢液中的气体、非金属夹杂物和各种杂质；（3）还原期-加入脱氧剂去氧，以及加入需要的合金元素成分以调整钢液的化学成分；（4）出钢-浇注成锭或直接浇注铸件。

主要应用的炼钢方法有以下几种：（1）转炉钢：其特点是不从外部引入热源，而是利用对已经有一定温度的铁水（必须与化铁设备或炼铁设备联用）吹入氧气和高压热空气，利用氧气与铁水中的各种元素（例如碳、硅、锰、磷等）的化学反应放出小量热量维持冶炼必需的温度。

转炉钢主要生产的是低碳结构钢、普通碳素钢和少量的合金钢等要求不严格的钢种。

（2）平炉钢：以煤气、油料等燃料从外部引入热源进行冶炼，按照炉体所用耐火材料的性质分为碱性与酸性平炉钢，主要生产低合金钢和优质碳素钢等。

（3）电弧炉钢（常简称为电炉钢）：以电能为热源，即令强大的电流通过电极与炉料之间的放电电弧产生冶炼所需要的热量，按照炉体所用耐火材料的性质也分为碱性与酸性电炉钢，主要冶炼优质合金钢和特殊钢等。

（4）电渣重熔钢：将初步冶炼出来的粗钢作为电极，在电渣重熔炉中（水冷结晶器内）利用电流通过熔池渣层产生电阻热，使插在熔池内（在熔渣保护下）的金属电极（粗钢）从端部开始熔化，熔化的金属液滴经过渣液的强烈洗涤，在结晶器内自下而上地凝固成质地优良、组织均匀致密的钢，主要是高级优质合金钢，特别是高温合金以及有色金属（例如钛合金）等要求很高的金属材料。

电渣重熔冶炼常常是在真空中进行以保障冶炼金属的纯洁度，由于这种方法是以粗钢自身为电极并逐渐熔化，因此又称为自耗电极，在真空中冶炼时就称为真空自耗熔炼。

（5）真空感应熔炼：在真空状态下，利用电磁感应作用在金属炉料中产生交变感应电流，依靠炉料自身的电阻热达到熔炼金属或合金的要求，并浇铸成锭，主要用于冶炼纯净度要求很高的金属。

（6）真空电子束熔炼：在真空炉壳内部，对高熔点金属丝或金属片通以高压直流电并加热到高温时，阴极将发射高速电子流，这种电子流被金属炉料吸收时可将炉料熔化，其熔滴落入水冷结晶器内凝固成锭，主要用于炼制成分要求均匀、纯洁度高、显微组织良好的高熔点金属。

钢的冶炼方法钢是一种重要的金属材料，广泛应用于各个领域。

其冶炼方法主要有两种：炼铁法和电弧炉法。

一、炼铁法1. 原料准备：炼钢的原料主要是铁矿石、焦炭和石灰石。

其中，铁矿石是主要原料，焦炭作为还原剂，而石灰石则用于脱硫。

2. 烧结：将铁精粉和焦粉混合后在高温下进行加压成型，形成硬块。

这些硬块称为“球团”。

3. 熔融还原：将球团放入高温的高炉中，在高温下加入空气或氧化剂使焦碳发生氧化反应，产生一定量的一氧化碳和二氧化碳。

这些气体与球团中的铁氧化物反应生成纯铁，并排除非金属杂质。

4. 合金添加：在得到纯铁后，需要添加其他元素来制造不同种类的钢。

常见的合金元素包括锰、镍、钒等。

5. 脱硫处理：如果需要制造高品质的钢，需要进行脱硫处理。

将石灰石投入高炉中，与产生的硫化物反应生成硫酸钙，从而去除硫。

6. 炼钢：将纯铁和合金元素加入到特殊的容器中，在高温下进行混合和搅拌，使其充分融合。

这样就得到了所需的钢。

二、电弧炉法1. 原料准备：电弧炉法所用的原料与炼铁法相似，包括废旧钢材、废旧车辆和船只等。

2. 加料：将废旧钢材等原料放入电弧炉中，并加入适量的生铁或铁合金。

3. 熔化：通过高温电弧加热，使原料快速融化，并不断搅拌混合。

4. 合金添加：在得到一定质量的钢液后，需要添加其他元素来制造不同种类的钢。

常见的合金元素包括锰、镍、钒等。

5. 调质处理：通过控制温度和搅拌速度等参数来调整钢液成分和结构，从而达到所需性能。

6. 出钢：将炉中的钢液倒入铸模中，冷却后得到所需的钢材。

总之，炼铁法和电弧炉法都是制造钢材的重要方法。

二者在原料、工艺和成本等方面存在差异，但都能够满足不同领域对于钢材性能的要求。

碳钢冶炼方法1. 高炉法：碳钢冶炼的主要方法之一，利用高炉对铁矿石进行还原冶炼，产出含有碳元素的铁水。

2. 赤铁法：一种原始的碳钢冶炼方法，通过将铁矿石在高温下反复加热和锻打，以去除杂质和提高碳含量。

3. 电弧炉法：利用电弧高温和化学反应将废钢、生铁和铁合金融化，得到含有碳元素的钢水。

4. 感应炉法：利用感应炉在高频电磁场中对金属料进行加热和融化，得到含有碳元素的不锈钢。

5. 水口法：通过调节高炉的水口形状和开启时间来控制炼钢的流速和合金组成。

6. 吹氧法：利用吹氧设备将纯氧或氧气注入冶炼炉中，以提高炉内的温度和氧化反应速度。

7. 喷吹法：利用喷吹设备将含有碳元素和合金的粉末状物料喷入冶炼炉中，加速化学反应的进行。

8. 铸造法：将融化的钢水倒入模具中，通过冷却和凝固过程制备碳钢产品。

9. 滑脱法：对固态钢坯进行热处理，通过控制热处理温度和时间，使其微观结构发生变化并提高强度。

10. 脱氧法：通过添加脱氧剂（如铝）来去除钢水中的氧气，以减少氧化物的含量并改善钢的性质。

11. 炉外捞渣法：利用铲渣车在钢水表面移除浮渣，以减少杂质和提高钢水的质量。

12. 多工序法：将碳钢冶炼分为多个工序，每个工序都针对特定的冶炼目标进行优化。

13. 间歇法：在冶炼过程中，周期性地加料、加热、保温和排渣，以达到所需的碳钢品质。

14. 连续法：在碳钢冶炼中，所有的冶炼步骤都是连续进行的，以提高生产效率和产量。

15. 半微粉法：将铁矿石粉末和碳粉末混合，然后在高温下进行煅烧，最后得到含有碳元素的铁粉。

16. 熔剂法：利用适当的熔剂（如融化的盐）和化学反应来促进碳钢冶炼中的某些过程。

17. 熔炼还原法：将铁矿石与还原剂（如焦炭）一起融化，使铁矿石中的氧气被还原为金属铁。

18. 渗碳法：将低碳钢置于含有碳的气氛中加热，以使钢中的碳含量增加。

19. 合金法：通过向冶炼炉中添加适当的合金元素，如铬、锰、钼等，来改变碳钢的化学成分和性能。

这28种炼钢方法，你知道几个？我的钢铁网目录1.转炉炼钢 (2)2.氧气顶吹转炉炼钢 (3)3.氧气底吹转炉炼钢 (3)4.连续炼钢 (4)5.混合炼钢 (4)6.复合吹炼转炉炼钢 (5)7.顶吹氧气平炉炼钢 (5)8.电弧炉炼钢 (6)9.STB法 (7)10.RH法 (7)11.RH—OB (7)12.OBM—S法 (8)13.NK—CB法 (8)14.MVOD (9)15.LF法 (9)16.LD炼钢法 (9)17.LD—OTB法 (10)18.LD—HC法 (10)19.LD-AC法 (10)20.KS法 (11)21.K—ES法 (11)22.FINKL—VAD法 (11)23.DH法 (12)24.CLU法 (12)25.CAS法 (12)26.CAS—OB法 (13)27.ASEA-SKF法 (13)28.AOD法 (13)1.转炉炼钢一种不需外加热源、主要以液态生铁为原料的炼钢方法。

其主要特点是靠转炉内液态生铁的物理热和生铁内各组分，如碳、锰、硅、磷等与送入炉内的氧气进行化学反应所产生的热量作冶炼热源来炼钢。

炉料除铁水外，还有造渣料（石灰、石英、萤石等）；为了调整温度，还可加入废钢以及少量的冷生铁和矿石等。

转炉按炉衬耐火材料性质分为碱性（用镁砂或白云为内衬）和酸性（用硅质材料为内衬）；按气体吹入炉内的部分分为底吹顶吹和侧吹；按所采用的气体分为空气转炉和氧气转炉。

酸性转炉不能去除生铁中的硫和磷，须用优质生铁，因而应用范围受到限制。

碱性转炉适于用高磷生铁炼钢，曾在西欧获得较大发展。

空气吹炼的转炉钢，因其含氮量高，且所用的原料有局限性，又不能多配废钢，未在世界范围内得到推广。

2.氧气顶吹转炉炼钢用纯氧从转炉顶部吹炼铁水成钢的转炉炼钢方法，或称LD法；在美国通常称BOF法，也称BOP法。

它是现代炼钢的主要方法。

炉子是一个直立的坩埚状容器，用直立的水冷氧枪从顶部插入炉内供氧。

炉身可倾动。

炉料通常为铁水、废钢和造渣材料；也可加入少量冷生铁和铁矿石。

炼钢厂工艺流程
《炼钢厂工艺流程》
炼钢是一项复杂的工艺，通过各种操作和工序将生铁转化为高质量的钢铁。

炼钢厂工艺流程包括了多个步骤，每一个步骤都非常重要，需要严格控制和操作。

首先，生铁将会被装载到高炉中进行初步冶炼。

在这个阶段，矿石和焦炭会被加入到高炉中，经过高温的燃烧和还原，将生铁的矿石中的杂质转化为炼铁。

随后，炼铁会被送入转炉或电炉中进行精炼，其中杂质将被进一步去除，从而得到高品质的炼钢。

在转炉或电炉中，炼钢师会加入适量的废钢、锰、铬等合金元素，以调整钢铁的化学成分，以满足特定的用途和要求。

随后，炼钢师会通过吹氧和搅拌钢液的方式，控制炉温和杂质的去除，从而得到所需品质的炼钢。

最后，炼钢会被倒入浇注包或连铸机中，进行成形和冷却，得到半成品或成品钢材。

在整个流程中，需要精密的控制和操作，以确保炼钢的质量和性能。

总的来说，《炼钢厂工艺流程》是一个对工艺和操作要求非常严格的工艺，需要炼钢师有着丰富的经验和技术，才能确保生产出高质量的钢材。
