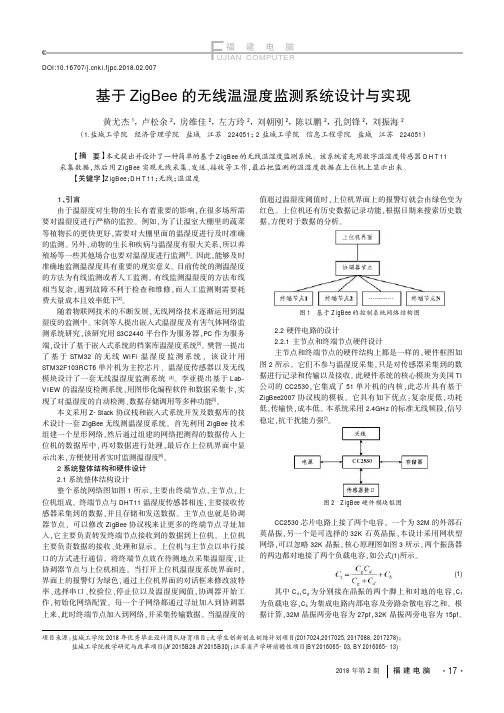

基于ZigBee的无线土壤温、湿度监测系统的设计与实现

F福建电脑UJIAN COMPUTER1、引言由于温湿度对生物的生长有着重要的影响,在很多场所需要对温湿度进行严格的监控。

例如,为了让温室大棚里的蔬菜等植物长的更快更好,需要对大棚里面的温湿度进行及时准确的监测。

另外,动物的生长和疾病与温湿度有很大关系,所以养殖场等一些其他场合也要对温湿度进行监测[1]。

因此,能够及时准确地监测温湿度具有重要的现实意义。

目前传统的测温湿度的方法为有线监测或者人工监测。

有线监测温湿度的方法布线相当复杂,遇到故障不利于检查和维修,而人工监测则需要耗费大量成本且效率低下[2]。

随着物联网技术的不断发展,无线网络技术逐渐运用到温湿度的监测中。

宋剑等人提出嵌入式温湿度及有害气体网络监测系统研究,该研究用S3C2440平台作为服务器,PC 作为服务端,设计了基于嵌入式系统的档案库温湿度系统[3]。

樊智一提出了基于STM32的无线WiFi 温湿度监测系统,该设计用STM32F103RCT6单片机为主控芯片、温湿度传感器以及无线模块设计了一套无线温湿度监测系统[4]。

李亚提出基于Lab ⁃VIEW 的温湿度检测系统,用图形化编程软件和数据采集卡,实现了对温湿度的自动检测、数据存储调用等多种功能[5]。

本文采用Z-Stack 协议栈和嵌入式系统开发及数据库的技术设计一套ZigBee 无线测温湿度系统。

首先利用ZigBee 技术组建一个星形网络,然后通过组建的网络把测得的数据传入上位机的数据库中,再对数据进行处理,最后在上位机界面中显示出来,方便使用者实时监测温湿度[6]。

2系统整体结构和硬件设计2.1系统整体结构设计整个系统网络图如图1所示,主要由终端节点,主节点,上位机组成。

终端节点与DHT11温湿度传感器相连,主要接收传感器采集到的数据,并且存储和发送数据。

主节点也就是协调器节点,可以修改ZigBee 协议栈来让更多的终端节点寻址加入,它主要负责转发终端节点接收到的数据到上位机。

基于zigbee的温湿度系统检测控制设计基于Zigbee的温湿度系统检测控制设计可以分为以下几个步骤：1. 硬件选择：选择适用于Zigbee通信的温湿度传感器和控制器。

常见的温湿度传感器有DHT11、DHT22等，控制器可以选择Zigbee模块集成的单片机或开发板。

2. 系统架构设计：设计系统的整体架构，包括传感器节点、网关节点和控制节点。

传感器节点负责采集温湿度数据，网关节点负责接收传感器数据并将其发送给控制节点，控制节点根据接收到的数据进行温湿度控制。

3. 通信协议选择：选择适用于Zigbee的通信协议，常见的有Zigbee 3.0、Zigbee PRO等。

根据需求选择合适的协议版本。

4. 网络拓扑设计：设计Zigbee网络的拓扑结构，可以选择星型、网状或混合结构。

根据实际情况确定传感器节点、网关节点和控制节点的位置和数量。

5. 软件开发：根据硬件选择和系统架构设计，进行软件开发。

传感器节点需要编写采集温湿度数据的程序，网关节点需要编写接收传感器数据并发送给控制节点的程序，控制节点需要编写根据接收到的数据进行温湿度控制的程序。

6. 系统测试和调试：完成软件开发后，进行系统测试和调试。

测试传感器节点、网关节点和控制节点之间的通信是否正常，测试温湿度数据的准确性和控制节点的响应速度。

7. 系统部署和应用：完成系统测试和调试后，部署系统到实际应用环境中。

根据实际需求进行系统配置和参数设置，监测温湿度数据并进行相应的控制操作。

需要注意的是，以上步骤只是一个基本的设计流程，具体的实现细节和功能需求会根据实际情况有所不同。

在设计过程中，还需要考虑安全性、稳定性和可扩展性等因素，以确保系统的可靠性和可用性。

基于ZigBee的无线土壤温、湿度监测系统的设计与实现孙巍;陈桂芬【摘要】In the paper the wireless monitor system of temperature,humidity in soil based on cc2430 and ZigBee protocol.How to use the cc2430 hardware source and wireless network communication of ZigBee protocol to realize the hardware and software of monitor system was introduced.The system hardware structure and software realization process were described.For the system to achieve the communication between c51 and cc2430,the sensor connected c51 and wireless communications cc2430 formed a separate module.Because this system had realized the communication between the wireless network and upper computer,the control,analysis,memory and image display of entire wireless network data were facilitated by upper computer software,thus the software system function became powerful,which enable the overall system at low cost,low complexity,powerful function,modulation and easy debugging.%介绍了以CC2430单片机,ZigBee协议及上位机软件为核心的无线网络监控系统。
