氧气压力表检定作业指导书 (2)

压力表作业指导书简介压力表是一种测定流体压力的设备。

通常被应用于各种工业领域，如石油、化工、电力、造纸等。

本文将指导读者如何正确地使用压力表。

步骤步骤一：准备器材在开始使用之前，需要准备以下器材：•压力表•测量管道（或其他需要测量的设备）•设备接头（如果需要）步骤二：连接压力表将压力表与测量管道连接。

如果需要使用接头，将其连接到管道上。

确保连接部位没有漏气现象。

步骤三：校验压力表在使用前进行压力表校验是非常重要的。

如果校验不正确，将会影响测量结果。

校验方法如下：1.在压力表被固定的前提下，用滑动游标调零，让压力表示零压力。

如果校验时需要进行调整，请参照压力表说明书调整。

2.使用已知压力源（例如压力标准器）测量校验等级。

3.比较压力表的读数和压力标准器的读数。

如果两者之间有差异，请根据说明书进行调整。

步骤四：测量压力使用压力表测量压力。

具体方法如下：1.打开压力表读数，观察压力表读数是否正常。

2.等待压力表读数达到平衡状态。

3.确认读数并记录下来。

步骤五：清洁与保养在使用完毕后，请将压力表从测量管道上拆下来，并清洗干净。

如果长时间不使用，请将压力表存放在专用的保养箱中。

此外，如果需要更换零件，请遵循说明书上的指示进行操作。

注意事项以下几点需要引起注意：•压力表必须经过正确的校验后才能使用。

•使用前，请确保所有连接部位都没有漏气现象。

•压力表必须被放置在平稳的表面上。

•在读数时，请注意不要拉扯或挤压压力表。

•不要使用压力表超过其额定压力范围。

•不要将压力表暴露在高温、高湿或强光照射下。

•压力表的清洁和保养非常重要。

请根据说明书进行操作。

•在使用或保养期间，请勿随意拆卸或更换零件。

总结使用压力表必须仔细进行操作。

正确地校验和使用，以及适当地清洁和保养，将可以确保测量结果的准确性和设备的寿命。

如果需要更多的帮助，建议参照压力表说明书进行操作。

编号XFZJWDZDS830-2022 版本号202101适用设备一般压力表适用范围检定作业岗位名称计量钳工作业时间146分钟人员要求必须取得铁路岗位《培训合格证书》和《计量检定员证书》，熟悉压力表结构、原理和压力表校验台使用方法，并有较强的压力表故障分析处理能力。

作业工具1.（两把）扳手、（十字、一字各一把）螺丝刀、仪表螺丝刀、仪表锤、启针器、定针器、仪表冲子、铅封钳2.压力表校验仪、在有效期内经检定合格的精密压力表配件耗材1.酒精、白布、白绸、铅封2.应配备配件：螺钉、表玻璃、压力表指针岗前准备1、正确齐全穿戴劳保用品。

2、检查作业工具齐全。

3、配件耗材准备齐全。

4、准备好环境监测记录本和原始记录本。

作业范围量程为0-60Mpa、精度等级为1.6级的压力表检定作业流程作业步骤作业标准图示说明1.检定前的准备（122分钟）1.1 检查检定室的温度及湿度。

温度（20±5）℃和相对湿度：＜80%R1.2 正确选择计量标准器具①检查标准计量器具的检定合格证（是否在有效期内），及外观②标准计量器具的允许误差（精密压力表）≤1/4被捡压力表的允许误差③标准计量器具的测量上限必须覆盖被捡压力表的测量上限。

精密压力表2.外观检查 2.1目力观察 1检查各部件装配牢固。

2安全孔和防尘装置3表玻璃无色透明，没有妨碍读数的损伤。

2.1检查必须有正确使用的标志。

1刻度盘平整光洁，各标志明晰可辨。

2指针的指示端能覆盖被检表最短分度线长度的1/3～2/3。

3.拆表检查3.1拆卸压力表外壳，擦拭表盘玻璃。

3.2紧固螺钉。

用酒精和白绸，将表盘擦拭干净（禁止烟火.）4.压力表检定 4.1将被检表安装在校验仪上.将被检表安装在校验仪上，进行平稳性试验：指针转动平稳，灵活、无卡滞4.2示值检定示值误差检定点应按标有数字的分度线选取。

（检定时使用扳手防止掉落砸伤.）标准表4.3耐压试验被捡表升压到测量上限耐压3分钟被检表压力表检定仪5拆卸压力表5.2在被检压力表粘贴A类检定合格证。

作业指导书压力表检定作业指导书版次:第一版批准: 日期:审核: 日期:编制: 日期:受控印章:持有人:2022年00月00日发布 2022年00月00日实施产品质量检验检测所管理体系文件第 1 页共 9 页第 1 版第 0 次修改压力表检定作业指导书颁布日期:一、概述1、压力表主要用于液体、气体与蒸汽的压力测量。

2、工作原理：利用弹性敏感元件（如弹簧管）在压力作用下产生弹性形变，其形变量的大小与作用的压力成一定的线性关系，通过传动机构放大，由指针在分度盘上指示出被测的压力。

3、分类：弹簧管式、膜盒式、膜片式和波纹管式等。

二、编写依据及适用范围1、编写依据：JJG 52—2013《弹性元件式一般压力表、压力真空表和真空表》；JJF 1001—2011《通用计量术语及定义》。

2、适用范围本作业指导书适用于敖汉旗行政区域内弹性元件式一般压力表、压力真空表和真空表的首次检定、后续检定和使用中检查。

三、术语和计量单位1、弹性元件式压力表：以弹性敏感元件为感压元件的测量压力的仪表。

2、设定点偏差：输出变量按规定的要求输出时，设定值与测得的实际值之差。

3、切换值：位式控制仪表上行程（或下行程）中，输出从一种状态换到另一种状态时所测得的输入量。

4、切换差：同一设定点上、下行程切换值之差。

5、计量单位：压力表使用的法定计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa、MPa等。

四、检定条件1、本所配备了如下计量标准装置（1）精密压力表检定装置测量范围：（0～60）MPa准确度等级：0.1级、0.25级、0.4级（2）0.05级数字压力计标准装置测量范围：（-0.1～60）MPa准确度等级：0.05级（3）可开展的检定项目为弹性元件式一般压力表、压力真空表和真空表，测量范围（-0.1～60）MPa，准确度等级1.6级及以下。

2、环境条件（1）检定温度：（20±5）℃；（2）相对湿度：≤85%；（3）环境压力：大气压力；仪表在检定前应在以上规定的环境条件下至少静置2小时。

特种设备使用单位常规监督检查作业指导书检查依据：《中华人民共和国特种设备安全法》《特种设备安全监察条例》《特种设备安全监督检查办法》《特种设备使用管理规则》《山东省市场监督管理局关于加强基层特种设备安全监管工作的指导意见》适用范围：特种设备使用单位JNSZQQSCJDGLJXJZ二〇二二年七月说明1、需要设置特种设备安全管理机构范围：①使用电站锅炉或者石化与化工成套装置的；②使用为公众提供运营服务电梯的，或者在公众聚集场所（指学校、幼儿园、医疗机构、车站、机场、客运码头、商场、餐饮场所、体育场馆、展览馆、公园、宾馆、影剧院、图书馆、儿童活动中心、公共浴池、养老机构等）使用30 台以上(含 30 台)电梯的；③使用 10 台以上(含 10 台)大型游乐设施的，或者 10 台以上(含 10 台)为公众提供运营服务非公路用旅游观光车辆的；④使用客运架空索道，或者客运缆车的；⑤使用特种设备(不含气瓶)总量 50 台以上(含 50 台)的。

2、需要配备专职特种设备安全管理员，取得相应资格证件的范围：①使用额定工作压力大于或者等于2.5MPa锅炉的；②使用5台以上第Ⅲ类固定式压力容器的；③从事移动式压力容器或者气瓶充装的；④使用10公里以上工业管道的；⑤使用移动式压力容器，或者客运拖牵索道，或者大型游乐设施的；⑥各类特种设备（不含气瓶)总量20台以上。

上述规定之外的特种设备使用单位可以配备兼职特种设备安全管理员，也可以委托具有特种设备安全管理人员资格的人员负责使用管理，但是特种设备安全使用的责任主体仍然是使用单位。

3、需要取得相应特种设备作业资格证件范围：①特种设备安全管理（A）；②工业锅炉司炉G1、电站锅炉司炉G2、锅炉水处理G3；③快开门式压力容器操作R1、移动式压力容器充装R2；④气瓶充装P；⑤起重机指挥Q1、起重机司机Q2（桥式起重机司机<地面操作不适用>、门式起重机司机、塔式起重机司机、门座式起重机司机、缆索式起重机司机、流动式起重机司机、升降机司机）；⑥客运索道司机S2；⑦大型游乐设施操作Y2；⑧叉车司机N1、观光车和观光列车司机N2。

数字压力计检定作业指导书一、目的为保障国家计量单位制的统一和量值的准确可靠，以有效的措施来控制影响检测质量的各种因素，确保检测质量，为客户提供可靠数据，出具符合国家标准、准确无误的证书，制定本作业指导书。

二、适用范围适用于（-0.1~250）MPa的数字压力计（以下简称压力计）的首次检定、后续检定和使用中检验。

三、责任3.1正确使用计量标准并负责维护、保养，使其保持良好的技术状态。

3.2执行计量技术法规，进行计量检定工作。

3.3保证计量检定的原始数据和有关技术资料的完整、真实。

四、引用文件4.1 JJG875-2005《数字压力计检定规程》4.2 压力表校验器使用说明书压力表检定台五、检定条件5.1环境条件5.1.1环境温度：0.1级及以上的压力计（20±2）℃；0.2级及以下的压力计（20±5）℃；相对湿度：不大于85%；5.1.2标准器和被检压力计所处的附近应无明显的机械振动和外磁场。

5.1.3标准器和被检压力计周围除地磁场外。

六、检定项目与方法数字压力计首次检定、后续检定和使用中检验的检定项目详见规程中5.2项表2要求。

6.1外观检查6.1.1新制造的压力计的结构应坚固，外露件的镀层、涂层应光洁，不应有剥脱、划痕。

开关、旋(按)钮等功能键及接(插)件应完好牢固。

使用中和修理后的压力计不应有影响其计量性能的缺损6.1.2压力计的铭牌上或适当位置上应标明产品名称、型号、规格、测量范围、准确度等级、制造单位(商标)、出厂编号、制造年月、制造计量器具许可证的标记(编号)等信息，并清晰可辨。

6.1.3用于差压测量的压力计压力输入端口处应有高压(H)、低压(L)的标志。

6.1.4用于绝压测量的压力计应有绝压的标志或符号。

6.1.5给被检仪器通电，观察数字显示是否笔画齐全，不出现缺笔画的现象。

6.2绝缘电阻检定断开电源，使压力计的电源开关置于接通状态，用绝缘电阻表测量电源端子与机壳之间的绝缘电阻。

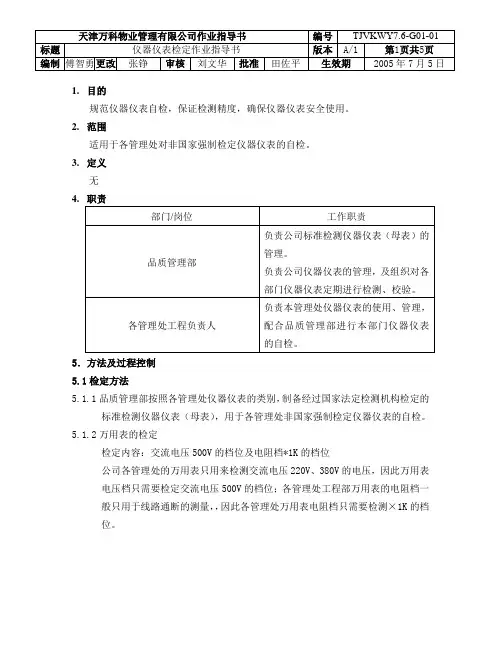

1.目的规范仪器仪表自检，保证检测精度，确保仪器仪表安全使用。

2.范围适用于各管理处对非国家强制检定仪器仪表的自检。

3.定义无4.5．方法及过程控制5.1检定方法5.1.1品质管理部按照各管理处仪器仪表的类别，制备经过国家法定检测机构检定的标准检测仪器仪表（母表），用于各管理处非国家强制检定仪器仪表的自检。

5.1.2万用表的检定检定内容：交流电压500V的档位及电阻档*1K的档位公司各管理处的万用表只用来检测交流电压220V、380V的电压，因此万用表电压档只需要检定交流电压500V的档位；各管理处工程部万用表的电阻档一般只用于线路通断的测量，，因此各管理处万用表电阻档只需要检测×1K的档位。

5.1.3钳形电流表的检定5.1.5压力表的检定5.2检定标准5.2.1电气仪表精度应达到仪表标识的精度等级。

一般电压、电流、电阻值、绝缘电阻值测量误差不超过±2.5%；5.2.2压力表精度应符合JJG52-1999《压力表允许误差计算值一览表》的规定。

5.2.3温度计精度应达到仪表标识的精度等级。

无精度标识的，误差值应不超过仪表最小刻度的1/5。

5.2.4仪器仪表经修校后其精度仍不合格的，由所在的使用部门填写《固定资产报废单》，属固定资产的仪器仪表由管理处经理确认，办公室、品质管理部、财务部审核，总经理批准后进行标识、隔离和处置；属非固定资产的仪器仪表由管理处经理审核，办公室、品质管理部、财务部批准后进行标识、隔离和处置，所有报废仪器仪表应在《仪器仪表台帐》中注明。

6．相关文件TJVKWY7.6-G01 《仪器仪表控制程序》7．质量记录TJVKWY7.6-G01-F1 《仪器仪表台帐》TJVKWY7.6-G01-F2 《仪器仪表自检记录》TJVKWY7.4-Z01-F13 《公司资产报损、报废申请表》。

更换压力表作业指导书
一、作业前准备
1.穿戴劳保用品。

2.确认设备各阀门的开关状态。

3.准备好相关设备、工具（使用防爆工具，无防爆工具，应涂
抹黄甘油再操作）。

二、操作步骤
1.关闭压力表控制阀。

2.两手各执一把扳手，扳手开口与表接头和活接头紧密结合，
让压力表逆时针缓慢旋转，待压力表松动时，观察压力表数值，等
表内压力排空后，继续松动压力表，最后用手缓慢旋下压力表。

3.安装压力表
（1）打开取压针阀，吹扫取压管内污物后，再关闭取压针阀。

（2）检查压力表接头内垫片，如损坏，进行更换。

并给垫片涂
抹少量黄油重新装回。

（3）将新表套入活接头，用手紧1-2圈后，再用双手对握扳手，将表上紧。

（4）开启压力表。

（5）开启压力表是应缓慢开启控制阀，防止对压力表造成伤害。

4.检漏清理
（1）待压力表指针基本稳定后进行验漏，确保无泄漏。

（2）清理现场，清点、擦洗工具。

（3）做好相关记录。

三、事故状态操作
1.停止更换，相关人员撤出，关闭泄漏点的前后阀门，放散并检测可燃气体浓度，再由专业人员穿防静电服进行维修，或采取其他处理。

压力表自检作业指导书批准人：批准日期：编制XXX201X年XX月目录一. 目的 (2)二. 适用范围 (2)三. 自检依据 (2)四. 自检条件 (2)五. 自检标准 (2)六. 职责 (2)七. 自检方法 (2)八. 自检结果 (4)九. 自检周期 (4)十. 说明 (4)附件：1 压力表自检记录表 (5)一、目的为保证公司所使用压力表检测结果的准确性、可靠性及稳定性，规范本公司压力表自检程序，特制定本作业指导书。

二、适用范围本作业指导书适用于公司B类、C类压力表(不含电接点压力表)。

三、自检依据JJG-52-2013弹性元件式一般压力表、压力真空表和真空表四、自检条件1.温度：20±5℃2.压力：大气压力五、自检标准第三方检定合格的压力表。

六、职责自检工作的执行，由持压力表检定资格证人员执行。

七、自检方法1.外观检查a. 压力表的零部件装配牢固，无松动现象。

b．压力表分度盘上应有如下标志：制造单位或商标；产品名称；计量单位和数字；计量器具制造许可证和编号；准确度等级；出厂编号。

2.零位误差a．带止销的压力表，在通大气的条件下，指针应紧靠止销，“缩格”应不超过表1规定的最大允许误差绝对值。

b．没有止销的压力表，在通大气的条件下，指针应位于零位标志内，零位标志宽度应不超过表1规定的最大允许误差绝对值的2倍。

表1 准确度等级及最大允许误差3.示值检定a．压力表的示值检定示采用标准压力表示值与被检压力表的示值直接比较的方法，压力表示值检定连接示意图如下图1所示。

图1 压力表示值检定连接示意图b．压力表的示值检定按标有数字的分度线进行。

检定时平稳升压（或降压），当示值达到测量上限后，切断压力源（真空源），耐压3min，然后按原检定点平稳的降压（或升压）倒序回检。

4.示值误差对每一检定点，在升压（或降压）校验时，轻敲表壳前、后的示值与标准压力表示值之差均应符合表1的要求。

5.回程误差对同一检定点，在升压（或降压）校验时，轻敲表后示值与标准压力表示值之差应符合表1的要求。

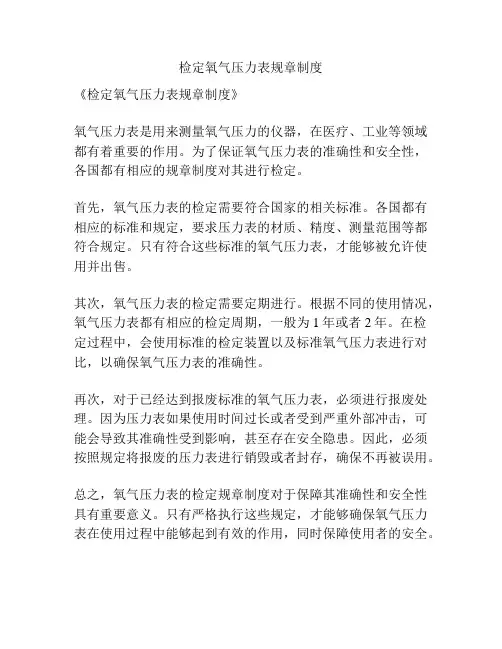

检定氧气压力表规章制度
《检定氧气压力表规章制度》
氧气压力表是用来测量氧气压力的仪器，在医疗、工业等领域都有着重要的作用。

为了保证氧气压力表的准确性和安全性，各国都有相应的规章制度对其进行检定。

首先，氧气压力表的检定需要符合国家的相关标准。

各国都有相应的标准和规定，要求压力表的材质、精度、测量范围等都符合规定。

只有符合这些标准的氧气压力表，才能够被允许使用并出售。

其次，氧气压力表的检定需要定期进行。

根据不同的使用情况，氧气压力表都有相应的检定周期，一般为1年或者2年。

在检定过程中，会使用标准的检定装置以及标准氧气压力表进行对比，以确保氧气压力表的准确性。

再次，对于已经达到报废标准的氧气压力表，必须进行报废处理。

因为压力表如果使用时间过长或者受到严重外部冲击，可能会导致其准确性受到影响，甚至存在安全隐患。

因此，必须按照规定将报废的压力表进行销毁或者封存，确保不再被误用。

总之，氧气压力表的检定规章制度对于保障其准确性和安全性具有重要意义。

只有严格执行这些规定，才能够确保氧气压力表在使用过程中能够起到有效的作用，同时保障使用者的安全。
