珠光体耐热钢(知识资料)

强 性 和持久 强度 ，其 化学成 分如 表 １ 示 。 所
表 １ 化学成分 （ 量分数 ） 质
Ｃ Ｓ ｉ Ｍｎ Ｃ ｒ Ｍｏ Ｖ Ｓ
（ ） ％
Ｐ
图 １ 坡 口形式和尺寸
（ ） 焊 接 材 料 选 择 按 照 Ｎ ／ ７ １－ ２ １ ３ Ｂ Ｔ ４０５ ０ ｌ
５ ｍ，壁厚 ６＝２ ｍ ａ ｒ ５ ｍ。用 机 械 方 法 加 工 ，应 严 格 控
制 根部 间 隙 和坡 口钝 边 尺 寸 ，以确 保 打 底 焊 缝 彻 底
熔透。
２ ．焊 接 性 分 析 １ Ｃ ｌ ＶＧ为低 合 金 耐 热 钢 ，是 在 Ｃ — ２ ｒＭｏ ｒ Ｍｏ合 金 的基础 上 ，加 入 Ｗ ＝０ １ ％ ～０ ３ ％ 的耐 热 钢 ，此 ．５ ．０ 类 钢 的 ｃ 含 量较 高 ，在 ５ ０～ ５ ￣ ｒ ０ ５ ０Ｃ时具 有 较 高 的热
氩弧 焊 （ Ｉ ＴＧ）打底 ，焊条 电弧 焊 （ ＭＡＷ） 填充 和 Ｓ
盖面 的焊接 工艺 方法 。
高度 重视 ，在 查 阅 了 大 量 书籍 资料 和借 鉴 兄 弟 单 位
施 焊 经 验 的 基 础 上 ，我 们 按 照 ＮＢ Ｔ ４ ０ ４ Ｏ １ ／ ７ ｌ ＿２ １ 《 承压 设备 焊接 工艺 评定 》 的 要求 ，进 行 了焊 接 工艺 评 定 ，编 制 了焊 接 工艺 规 程 （ Ｓ 和焊 接 作 业 指 ＷＰ ） 导书 （ ｗｗＩ ，对 管道 的焊接 施工 起 到 了较好 的指导 ）
３ ．焊 接 准 备 （ ）焊接 方 法 １ 在 蒸 汽管 道 的管 子 对 接 时 ，对
打底 焊缝 的 质 量 要 求 较 高 ，不 仅 要 求 焊 缝 熔 透 、背 面齐平 ，还 要 求 焊 缝 背 面 不 得 有 内 凹和 焊 瘤 现 象 ，

珠光体钢在异种接头时，为了降低熔合比，减少焊缝金属被稀释，应采用大坡口、小电流、快速、多层 焊等工艺。由于膨胀系数不同，借助适当的系统设计和接头布置可改变应力分布，长焊缝应分段跳焊。
异种奥氏体钢焊接接头热处理工艺的选择取决于钢材的牌号、构件的形状和工作条件。不需要消除焊接应力 和在中等温度条件下工作的一般耐热钢焊接时，可以不进行焊后热处理。对于制造要求和使用条件中规定要消除 焊接应力的构件，则在800 ～ 850 ℃下作稳定化处理就足够了。对于在高温下工作的构件来说，焊接构件最好 在1 100 ～1 150 ℃下做奥氏体化处理。但如果要求抗晶间腐蚀时，奥氏体化处理温度就不要超过1 050 ℃。 如果焊接接头中使用了弥散强化的奥氏体钢，则焊后必须进行热处理来恢复近缝区的性能，此时，热处理工艺的 选择，通常按弥散强化钢的要求进行。
珠光体钢的焊条、预热及焊后热处理，如果被焊异种钢中有淬硬性倾向大的钢，就得进行适当的预热。淬硬 性倾向大的珠光体钢与奥氏体钢异种接头还需焊后热处理，以防出现淬硬组织，降低焊接残余应力和防止出现冷 裂纹，由于上述焊接接头在熔合区产生脆化和扩散层，尤其在焊接大厚度刚性构件时，焊件在回火处理或以后使 用的过程中可能出现熔合区脆断。为此，可用高镍焊条先在珠光体钢坡口面堆焊，然后在焊接。由于珠光体钢与 奥氏体钢膨胀系数不同，焊后在接头处产生很大的残余应力，可借助适当的系统设计和接头布置减小作用于接头 的外载荷，需要时可以增加过渡层 。
中温作业，即使使用温度低于427 ℃时，一般不采用奥氏体不锈钢填充金属，而用Ni-Cr-Fe填充金属。多道 焊时，根据各焊道的变化，可采用多种填充金属。 Q235钢用于奥氏体不锈钢焊接的焊接材料。
采用不锈钢填充金属时，为使珠光体侧焊缝金属中产生奥氏体加铁素体组织，并减小熔合区，焊缝塑性降低， 可在珠光体钢坡口面先用含镍量高的奥氏体焊条堆焊，然后加工，再用含镍量低的奥氏体焊条焊接接头，用于 371 ℃以上条件的珠光体钢与奥氏体钢异种接头，通常采用镍合金作填充金属。这类填充金属用于在温度周期变 化中工作的过渡接头，有下列的优点:能容许多种母材稀释而不产生对裂纹敏感的组织;对碳的溶解度低，可减少 碳从低合金钢迁移到裂缝内部。当选用的镍合金填充金属(如ERNiCr-3)的线膨胀系数接近于低合金钢(如2。

15Mo3常用执行标准
15Mo3属于欧标压力容器钢板舞钢产品简介：
一、15Mo3属珠光体耐热钢，在较高温度下、在长时间负荷情况下仍能显示出特性的钢种。

用于低中压锅炉（工作压力一般不大于5.88Mpa，工作温度在450℃以下）的受热面。

二、15Mo3用途：
用于高压锅炉（工作压力一般在9.8Mpa以上，工作温度在450℃～650℃之间）的受热面管子、省煤器、过热器、再热器等。

三、15Mo3产地：舞阳钢厂
执行标准：DINI7155
四、欧标钢板牌号有哪些：P235GH P295GH HII/P265GH P275NH P275NL P355GH P355NH P355NL1 P460NH 15Mo3 16Mo3 13CrMo4-5 10CrMo9-10 S235JR S235J2 S235JO S275JR S275J2 S275J0 S355JR S355J2+N S355JO S355k2 S355N S355NL 15Mo3合金管一般用于低中压锅炉（工作压力一般不大于5.88Mpa，工作温度在450℃以下）的受热面管子；用于高压锅炉（工作压力一般在9.8Mpa以上，工作温度在450℃～650℃之间）的受热面管子、省煤器、过热器、再热。

15Mo3常用执行标准：
GB/T8162----中国国家标准
GB5310 ——中国国家标准
ASME SA210 ——美国锅炉及压力容器规范
ASME SA213 ——美国锅炉及压力容器规范
DIN17175 ——联邦德国工业标准
化学成份
C:0.9-1.0Mo:0.1-0.2Mn:0.9-1.2Cr:0.5-1.0Si:≦0.35W:0.6-0.9。

小直径薄 壁管
大直径薄 壁管
2.5
6~8
110~130
8
2.4
10~15
当珠光体耐热钢母材铬的质量分数超过3% 时，焊缝背面也应通氩气保护，以改善焊 缝成形，防止焊缝表面氧化。 钨极氩弧焊电弧气氛具有超低氢的特点， 焊接珠光体耐热钢时可以降低预热温度， 有时甚至可以不预热。 （4）电渣焊 电渣焊接头晶粒十分粗大，对于一些重要 焊接结构，焊后必须经正火处理，以细化 晶粒，提高缺口冲击韧度。
碳化物在高温下聚集长大，造成钢的热强性 下降，或使钢材脆化。 W：W的作用与Mo相似，能强化固溶体，提 高蠕变强度。 Ti：是碳化物形成元素，可以析出弥散的 金属间化合物，提高高温强度，抗晶间腐 蚀能力和抗氧化能力，并可提高蠕变强度， 改善钢的焊接性。 Ｃ：提高钢的蠕变强度，但Ｃ增大，钢的 塑性、焊接性、耐蚀性及抗氧化能力下降。
一、耐热刚的概念
定义：具有足够的高温强度和较好的抗 高温氧化性能的钢，称为耐热钢。 （一）耐热钢的分类 按正火组织（供货状态下的组织）可分 为珠光体钢、马氏体钢、铁素体钢和奥氏 体钢等。
二、珠光体耐热刚的特性
珠光体耐热钢是以铬、钼为主要合金元 素的低合金耐热钢，其供货状态（正火或 正火加回火）组织是珠光体（或珠光体加 铁素体），故称珠光体耐热钢。 珠光体耐热钢的特性通常用高温强度和 高温抗氧化性两种指标来表示。 1.高温强度（抗热性） 衡量高温强度的指标有蠕变强度和持久 强度两个。
（1）蠕变强度：蠕变是指在高温下钢的强度 较低，当受到一定应力的作用时，会发生 变形量随时间而逐渐增大的现象。蠕变强 度是钢在一定温度下，在规定的时间内产 生一定的微量变形时的应力。 （2）持久强度：钢在一定温度下，经规定的 时间发生断裂的应力，称为持久强度。 将Mo、W、V、Ti、Nb、B等合金元素加入 钢中，能提高钢的室温和高温强度。

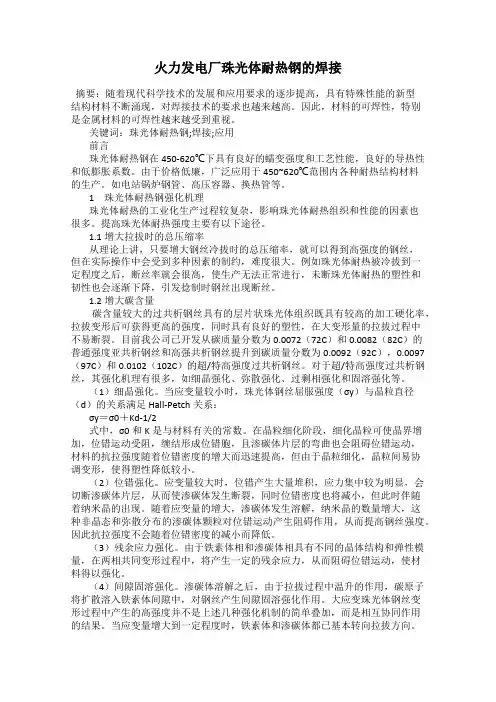

火力发电厂珠光体耐热钢的焊接摘要：随着现代科学技术的发展和应用要求的逐步提高，具有特殊性能的新型结构材料不断涌现，对焊接技术的要求也越来越高。

因此，材料的可焊性，特别是金属材料的可焊性越来越受到重视。

关键词：珠光体耐热钢;焊接;应用前言珠光体耐热钢在450-620℃下具有良好的蠕变强度和工艺性能，良好的导热性和低膨胀系数。

由于价格低廉，广泛应用于450~620℃范围内各种耐热结构材料的生产。

如电站锅炉钢管、高压容器、换热管等。

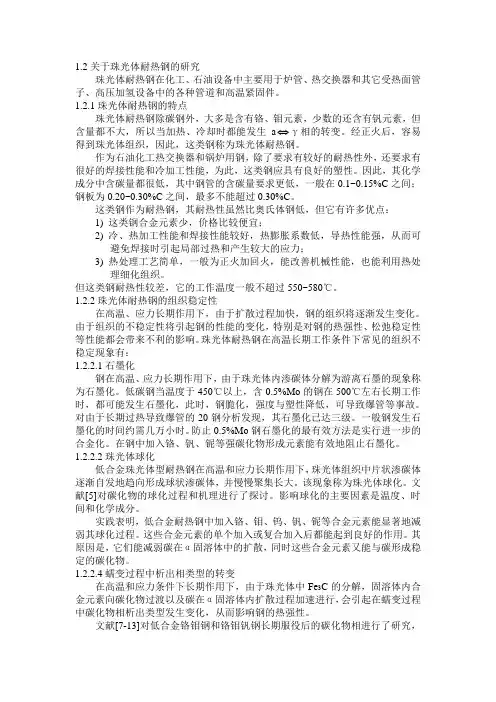

1珠光体耐热钢强化机理珠光体耐热的工业化生产过程较复杂，影响珠光体耐热组织和性能的因素也很多。

提高珠光体耐热强度主要有以下途径。

1.1增大拉拔时的总压缩率从理论上讲，只要增大钢丝冷拔时的总压缩率，就可以得到高强度的钢丝，但在实际操作中会受到多种因素的制约，难度很大。

例如珠光体耐热被冷拔到一定程度之后，断丝率就会很高，使生产无法正常进行，未断珠光体耐热的塑性和韧性也会逐渐下降，引发捻制时钢丝出现断丝。

1.2增大碳含量碳含量较大的过共析钢丝具有的层片状珠光体组织既具有较高的加工硬化率，拉拔变形后可获得更高的强度，同时具有良好的塑性，在大变形量的拉拔过程中不易断裂。

目前我公司已开发从碳质量分数为0.0072（72C）和0.0082（82C）的普通强度亚共析钢丝和高强共析钢丝提升到碳质量分数为0.0092（92C），0.0097（97C）和0.0102（102C）的超/特高强度过共析钢丝。

对于超/特高强度过共析钢丝，其强化机理有很多，如细晶强化、弥散强化、过剩相强化和固溶强化等。

（1）细晶强化。

当应变量较小时，珠光体钢丝屈服强度（σy）与晶粒直径（d）的关系满足Hall-Petch关系：σy＝σ0＋Kd-1/2式中，σ0和K是与材料有关的常数。

在晶粒细化阶段，细化晶粒可使晶界增加，位错运动受阻，缠结形成位错胞，且渗碳体片层的弯曲也会阻碍位错运动，材料的抗拉强度随着位错密度的增大而迅速提高，但由于晶粒细化，晶粒间易协调变形，使得塑性降低较小。

抑制作用 。 按 国产低合金 钢的预热计算 公式 ， 可初 步确定 １Ｃ Ｍ Ｒ ５ ｒｏ 的焊前预热温度 。
Ｔ Ｃ） ｌ ａＰ － ９ （ ＝ａＯ￣ ３６ Ｃ
供货状态 ： 正火＋ 回火

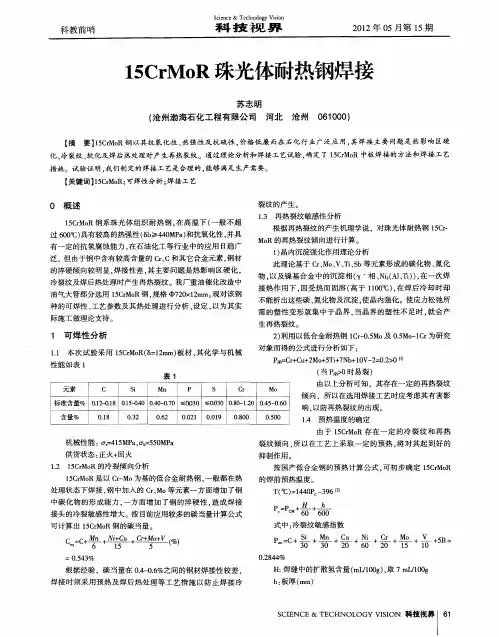

１ １ＣＭｏ 的冷 裂 倾 向分 析 ． ５ｒ Ｒ ２
１ ＣＭｏ ５ ｒ Ｒ是以 Ｃ ． 为基的低 合金耐热钢 ， ｒＭｏ － 一般都在热 处理状态下焊接 ， 中加入 的 Ｃ 、 等元素一方面增加 了钢 钢 ｒＭｏ 中碳化 物的形成能力 ， 一方 面增加 了钢 的淬硬性 ， 成焊接 造
有一定 的抗氢腐蚀能力 ， 在石油化工等行业 中的应用 日趋 广 泛 。但由于钢 中含有较高含量 的 Ｃ 、 ｒＣ和其它合金元素 ， 钢材
的淬硬倾 向较 明显 ， 焊接性差 ， 其主要 问题是 热影 响区硬化 ， 冷裂纹及焊后热处 理时产生再热裂纹。我 厂重油催化改造中 油气大管部分选用 １ ＣＭｏ ５ ｒ Ｒ钢 ， 规格 ｑ７ ０ １ｍ 现对该钢 ｂ ２ｘ ２ ｍ。 种 的可焊性 、 工艺参数及其热处理进行分析 、 设定 ， 以为其实 际施工做理论支持。
含 量 ％ Ｏ１ ．８ Ｏ３ ．２ ０６ ．２ ０ ２ ００ ９ ．１ ０ ．１ ０８ ０ ．０ ０５ ０ ．０
由于 １ＣＭｏ ５ ｒ Ｒ存 在一 定 的冷裂 纹 和再热
机 械性 能 ：ｒ ４ ５ ａ （＝ ５ Ｍ ａ ￣＝ １ＭＰ ，ｂ５ ０ Ｐ ， ｒ
裂纹倾 向 ， 以在工艺上采取 一定 的预热 ， 对其起 到好 的 所 将
接头的冷裂 敏感性增大。按 目前应用较多 的碳 当量计算公式
可计算 出 １ＣＭｏ ５ ｒ Ｒ钢的碳当量 。
ＰＰ＋ ＋ ｃ５ ＝Ｍ０
式中 ： 冷裂纹敏感 指数
＝
ｃｃ ＋ ＋± （ ＋ 鱼警 ％ ＝ ）

1.2.3.2持久强度
持久强度表明材料在高温和应力长期作用下的抗断裂能力，通常用以表示材料在给定温度下经过规定时间发生断裂的应力。持久强度是进行高温材料强度计算的另一个判据。有些部件如锅炉过热器管及再热器管，对蠕变速率的限制不严，但必须保证在使用期间内不致爆破。这些部件的主要设计依据便是持久强度。长期持久强度是通过较短期的持久强度试验求出规定温度和规定应力下到断裂所经历的时间外推求得的。通过对12Cr1MoV、12CrMo、10CrMo910等三种热强钢的持久强度数据分析表明，它们的持久强度均最佳服从对数正态分布，经不同时间运行后的12Cr1MoV钢其持久强度仍在其原始状态持久强度分散带内，揭示了高温性能数据资源共享的可行性。
1.2.2.4蠕变过程中析出相类型的转变
在高温和应力条件下长期作用下，由于珠光体中Fe3C的分解，固溶体内合金元素向碳化物过渡以及碳在α固溶体内扩散过程加速进行，会引起在蠕变过程中碳化物相析出类型发生变化，从而影响钢的热强性。
文献[7-13]对低合金铬钼钢和铬钼钒钢长期服役后的碳化物相进行了研究，其转变过程大致是：珠光体组织中Fe3C球化和分解，在铁素体基体中开始析出M7C3、M23C6、M2C等不同类型的碳化物，同时发生固溶体内合金元素的贫化，随工作时间的增长，碳化物颗粒也聚集长大，最后转变为M6C碳化物。
1.2.3珠光体耐热钢的热强性能
珠光体耐热钢是在高温和应力下长期使用的材料，因此要求钢具有长期热强性能，通常这指的是钢在高温和应力长期作用下的拉变形和抗断裂能力。它的基本判据是蠕变极限和持久强度。对紧固件用钢来说，松弛稳定性也是重要判据之一。
1.2.3.1蠕变极限
通常所说的蠕变极限都属于条件蠕变极限，它是由蠕变第二阶段的蠕变速率所确定下来的应力，或在一定时间间隔内达到规定的总形变时的应力。蠕变极限表明材料在高温下的形变抗力，它随温度的提高而降低。许可的蠕变形变的大小，取决于零部件的工作条件及对零部件所要求的使用期限。

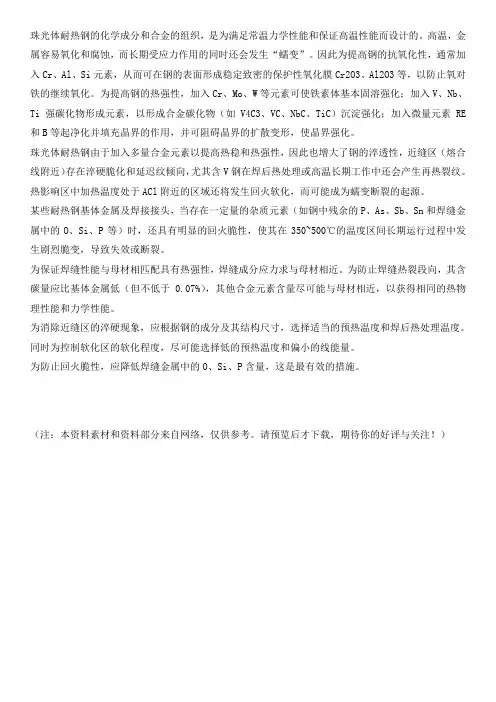

珠光体耐热钢的化学成分和合金的组织，是为满足常温力学性能和保证高温性能而设计的。

高温，金属容易氧化和腐蚀，而长期受应力作用的同时还会发生“蠕变”。

因此为提高钢的抗氧化性，通常加入Cr、Al、Si元素，从而可在钢的表面形成稳定致密的保护性氧化膜Cr2O3、Al2O3等，以防止氧对铁的继续氧化。

为提高钢的热强性，加入Cr、Mo、W等元素可使铁素体基本固溶强化；加入V、Nb、Ti强碳化物形成元素，以形成合金碳化物（如V4C3、VC、NbC、TiC）沉淀强化；加入微量元素RE 和B等起净化并填充晶界的作用，并可阻碍晶界的扩散变形，使晶界强化。

珠光体耐热钢由于加入多量合金元素以提高热稳和热强性，因此也增大了钢的淬透性，近缝区（熔合线附近）存在淬硬脆化和延迟纹倾向，尤其含V钢在焊后热处理或高温长期工作中还会产生再热裂纹。

热影响区中加热温度处于ACl附近的区域还将发生回火软化，而可能成为蠕变断裂的起源。

某些耐热钢基体金属及焊接接头，当存在一定量的杂质元素（如钢中残余的P、As、Sb、Sn和焊缝金属中的O、Si、P等）时，还具有明显的回火脆性，使其在350~500℃的温度区间长期运行过程中发生剧烈脆变，导致失效或断裂。

为保证焊缝性能与母材相匹配具有热强性，焊缝成分应力求与母材相近。

为防止焊缝热裂段向，其含碳量应比基体金属低（但不低于0.07%），其他合金元素含量尽可能与母材相近，以获得相同的热物理性能和力学性能。

为消除近缝区的淬硬现象，应根据钢的成分及其结构尺寸，选择适当的预热温度和焊后热处理温度。

同时为控制软化区的软化程度，尽可能选择低的预热温度和偏小的线能量。

为防止回火脆性，应降低焊缝金属中的O、Si、P含量，这是最有效的措施。

（注：本资料素材和资料部分来自网络，仅供参考。

请预览后才下载，期待你的好评与关注！）。

代表：Cr18Ni25Si2 为了节省Ni，开发了Fe-Al-Mn 和Cr-Mn-N系
10.3 珠光体及马氏体耐热钢
10.3.1 珠光体耐热钢 一、概述 定义：珠光体耐热钢指在正火状态下，显微组 织是珠光体的耐热钢。 应用：石油化工，动力工业 分类：低碳珠光体耐热钢和中碳珠光体耐热钢。
二、低碳珠光体耐热钢（锅炉管子用钢）
内燃机排气阀用钢
工作环境：700-850℃，燃气中含有Na，S，V等气 体和盐类介质
损伤形式：机械疲劳，热疲劳，气体冲刷等 性能要求：高温强度，硬度，韧性，抗氧性，耐
蚀性，组织稳定 成分特点：添加Si提高抗氧化性，Mo提高淬透性和
第二类回火脆性 代表钢种：4Cr9Si2，4Cr14Ni14W2Mo
固溶强化型
合金化特点 低碳，主加元素为Cr，Ni形
成奥氏体组织，添加W，Mo固溶 强化提供固溶强化
特点：焊接及冷加工成型性好 使用环境：温度较高，承受载
荷不大的零件上，如高温传送 带，喷气发动机的喷嘴等
代表钢种：Incoloy800 『Cr20Ni32』
碳化物沉淀强化型
化学成分特点 高Cr，Ni％以形成奥氏体； 含有强碳化物形成元素：W，Mo，Nb，V等； 特点：以碳化物为沉淀强化相 热处理：铸态使用或锻轧后经固溶处理＋时效处理后使用 代表钢种：4Cr25Ni20（HK40）
二、中碳珠光体耐热钢（紧固件及汽轮机转子用钢）
使用环境特点： 温度低于锅炉管子 承受扭转，弯曲，震动所产生的应力和温度梯度引起的热应力
性能要求 较高的热强性，热疲劳性，高温塑性，韧性的综合性能
加工 一般采用锻造加工，少用焊接
合金化特点 含碳量较高＋Cr，Mo（提高淬透性和回火稳定性）＋适量的Ti， Nb，V，B等。

（1）管道焊缝预热采用电加热方式。对于管径较小
焊缝，确因曲率限制无法进行电加热时，也可采用 氧—乙炔火焰加热或者电加热绳，但应保证热透和 温度均匀，并用测温仪测温。
（2）预热范围应为坡口中心两侧各不小于壁厚的5
预
倍，且不小于100mm。加热区以外100mm范围内宜保
热
温。见图1
（3）预热及施焊过程中随时用电子点温计测温，预 热温度宜在距焊缝中心50mm～100mm的范围内进 行测量。
ZG15Cr1Mo1V E5515-B2-VW R327
H08CrMoV TIG-R31
－
H08CrMoVA
1Cr2Mo
E6015-B3
12Cr2Mo
E6015-B3
12Cr2MoWVTi B
E5515-B3VWB
12Cr3MoVSiTi B
E6016-B3-VNb
1Cr5Mo Cr9Mo
E5MoV-15 E9Mo-15
表1 焊接材料选用
钢号
15Mo 20Mo 12CrMo 15CrMo
ZG20CrMoV 12Cr1MoV
焊条
GB 5118
E5015-A1 E5515-B1 E5515-B2 E5515-B2-V E5515-B2-V
统一编 号系列
R107 R207 R307 R317 R317
氩弧焊丝
熔化极气保焊 丝
R407 R407 R347
R417 R507 R707
H08Cr2Mo1 H08Cr2Mo1
TIG-R40 TIG-R40
H08Cr2MoVNb TIG-R40
H08Cr2MoVNb TIG-R40
H1Cr5Mo
－
－

2024年焊工职业技能鉴定考试题库及答案（通用版）一、单选题1.电阻焊用变压器的次级绕组匝数通常只有（）匝A、1B、2C、3D、4参考答案：A2.酸性焊条是药皮含有多量（）的焊条A、碱性氧化物B、酸性氧化物C、中性氧化物D、萤石参考答案：B3.弧焊变压器的空载电压应不大于（）VA、70B、80C、90D、100参考答案：B4.气焊是利用()作热源的焊接法A、气体火焰B、电弧C、化学反应热D、电阻热参考答案：A5.()是质量管理的一部分，致力于制定质量目标并规定必要的运行过程和相关资源，以实现质量目标A、质量控制B、质量改进C、质量策划D、质量保证参考答案：C6.重力焊条直径一般为（）BmmA、3.2B、4月8日C、6月12日D、2参考答案：B7.奥氏体钢、奥氏体高温合金、铝合金和铜合金等焊接时形成的焊接裂纹，一般均属于（）性质A、热裂纹C、层状撕裂D、应力腐蚀裂纹参考答案：A8.下列无损检测方法，最好采用______方法检查焊缝内部的气孔和夹渣等缺欠A、磁粉B、射线C、荧光D、声发射参考答案：B9.气瓶在储存时应与可燃物、易燃液体隔离，并且远离容易引燃的材料（如木材、包装材料、油脂等）至少()m以上A、3B、4C、5D、10参考答案：D10.再热裂纹的特征之一是()A、沿晶断裂B、穿晶断裂C、沿晶＋穿晶断裂参考答案：A11.珠光体的含碳量为（）A、0.20%B、0.77%C、2.11%D、0.08%参考答案：B12.奥氏体钢与低碳钢焊接时，若选用的焊条金属合金化程度不够高或者熔合比很大，焊缝金属以及凝固过渡层将容易形成（）组织A、珠光体B、马氏体C、铁素体D、莱氏体参考答案：B13.球墨铸铁中的碳是以（）形式分布于金属基体中A、片状石墨B、团絮状石墨C、球状石墨D、Fe3C参考答案：C14.为了保证低合金钢焊缝与母材有相同的耐热、耐腐蚀等性能，应选用（）相同的焊条A、抗拉强度B、屈服强度C、化学成分D、伸长率参考答案：C15.钛铁矿型焊条该焊条（）焊接，适于全位置焊A、只可用直流电源B、只可用交流电源C、可交直流两用参考答案：C16.在低碳钢，低合金钢中，增大脆性温度区间的主要杂质是（）A、S和PB、SiC、MnD、Mo参考答案：A17.()是程序文件的细化A、质量记录B、作业指导书C、质量手册D、质量策划参考答案：B18.碱性焊条是药皮含有多量（）的焊条A、碱性氧化物B、酸性氧化物C、中性氧化物D、二氧化硅参考答案：A19.人体触电时，电流从()的途径是最危险的A、手到手B、脚到脚C、手到脚D、腿到脚参考答案：C20.爱岗敬业是全社会大力提倡的职业道德()A、行为准则B、传统美德C、最高要求D、基本要求参考答案：A21.检测焊接接头的塑性大小，应进行____试验A、弯曲B、冲击D、拉伸参考答案：A22.在低碳钢，低合金钢中，增大脆性温度区间的最主要杂质是（）A、SB、SiC、MnD、P参考答案：A23.钨极氩弧焊时，焊接同种钢材的工件所选用的焊丝（）A、应考虑焊接接头的抗裂性B、应保证焊缝的化学成分和母材相当C、应保证焊缝的性能和化学成分与母材相当D、应考虑焊接接头的碳扩散参考答案：C24.重力焊条一般主要用于（）A、平焊B、立焊C、仰焊D、横角焊参考答案：D25.手工钨极氩弧焊一般只适于焊厚度小于（）的焊件B、7mmC、8mmD、5mm参考答案：A26.常用的型号为EZNi—1的纯镍铸铁焊条，牌号是（）A、Z208B、Z308C、Z408D、Z508参考答案：B27.质量管理体系文件的层次划分一般为()层次A、两个或三个B、三个或四个C、四个或五个D、五个或六个参考答案：B28.水压试验的试验压力，一般为工作压力的____倍A、1B、1～1.25C、1.25～2D、2～3参考答案：C29.焊工在金属构架上焊接操作，属于()环境A、普通B、危险C、特别危险D、一般参考答案：C30.无损检测方法中的字母标识代码RT表示______A、射线检测B、超声波检测C、渗透检测D、磁粉检测参考答案：A31.熔焊是将待焊处的母材金属加热至()，以形成焊缝的焊接的方法A、熔化B、塑性降低C、塑性增加D、接近熔化参考答案：A32.焊接接头冲击试验的标准试样一般带有（）缺口A、V形B、Y形C、X形D、K形参考答案：A33.MIG焊接时，铝及铝合金焊缝气孔倾向与同样保护气氛条件下的TIG焊相比（）A、要大些B、要小些C、略小些D、是相同的参考答案：A34.逆变焊机应该每隔（）时间进行维护吹扫A、2个星期B、1个月C、2～3个月D、1年参考答案：C35.无损检测方法中的字母标识代码MT表示_____A、磁粉检测B、超声波检测C、射线检测D、渗透检测参考答案：A36.焊工通过专业基本知识和操作技能的考试合格并取得焊接()合格证，叫资格认可A、工作范围B、相应范围C、范围D、操作参考答案：B37.异种钢焊接时，如能增大熔池的搅拌作用，适当延长熔池在液态持续存在的时间，将有利于焊条金属与熔融母材金属的混合作用，对于减少（）有利A、凝固过渡层B、珠光体C、马氏体D、魏氏体参考答案：A38.焊件的几何形状复杂、厚度大，其刚性大，容易产生焊接裂纹，所以应选用（）较好的焊条A、耐腐蚀性B、抗氧化性C、抗裂性D、焊接工艺性能参考答案：C39.焊接电弧是由阴极区、阳极区和弧柱三部分组成的，其中()温度最高A、阴极区B、阳极区C、弧柱D、阴极区和阳极区参考答案：C40.焊接电弧的引燃主要有（）两种方法A、划擦式引弧法和接触短路引弧法B、接触短路引弧法和高频高压引弧法C、接触短路引弧法和敲击式引弧法D、高压脉冲引弧法和高频高压引弧法参考答案：B41.异种钢焊接时焊缝如果在焊后进行回火处理或长期在高温下运行，会发生明显的（）现象A、凝固过渡层B、碳迁移C、马氏体D、魏氏体参考答案：B42.熔化极氩弧焊为使熔滴出现喷射过渡，其电源极性应选用（）A、交流B、直流正接C、直流反接D、交流或直流正接参考答案：C43.Al-Mg合金焊接时，应选用下列（）焊丝A、SAL4043AB、SAL5556AC、SAL1080AD、E1100参考答案：B44.铝合金焊接时焊缝容易产生（）A、热裂纹B、冷裂纹C、再热裂纹D、层状撕裂参考答案：A45.珠光体耐热钢既有高温性能又有长期的（），一般在500~600℃温度范围使用A、淬硬性B、强度C、塑性D、组织稳定性参考答案：D46.焊接耐热钢时，尽可能使焊缝金属的（）与焊件金属相近或相同，以确保焊接接头的高温性能A、合金成分B、力学性能C、冲击值D、抗拉强度参考答案：A47.金属材料随温度的变化而膨胀收缩的特性称为（）A、导热性B、热膨胀性C、导电性D、磁性参考答案：B48.对“16℃”的正确读法是()A、摄氏16度B、16度C、16摄氏度D、16度C参考答案：C49.动铁心式弧焊变压器不宜制成大容量，其原因是（）A、大电流焊接时工艺参数比较稳定B、小电流焊接时工艺参数比较稳定C、大电流焊接时工艺参数比较不稳定D、小电流焊接时工艺参数比较不稳定参考答案：B50.E4316、E5016属于（）药皮类型的焊条A、钛钙型B、钛铁矿型C、低氢钠型D、低氢钾型参考答案：D51.焊接设备的机壳必须良好的接地，这是为了()A、设备漏电时，防止人员触电B、节约用电C、防止设备过热烧损D、提供稳定的焊接电流参考答案：A52.根据焊条药皮性质，碱性焊条与酸性焊条相比，其焊接工艺性能（）A、相同B、差C、好D、极好参考答案：B53.GB/T19418-2003标准规定了钢的弧焊接头缺陷的____个质量等级A、3B、4C、5D、6参考答案：A54.铝及铝合金焊前必须仔细清理焊件表面的原因是为了防止（）A、热裂纹B、冷裂纹C、气孔D、烧穿参考答案：C55.TIG-R40焊丝牌号中“40”表示（）A、氩气焊丝B、0.04C、化学成分等级D、钨极参考答案：C56.钨极氩弧焊时，一般采用（）A、高频高压引弧法B、接触短路引弧法C、敲击式引弧法D、划擦式引弧法参考答案：A57.35CrMnSi钢与20CrMnSi钢相比，马氏体数量相同，但是35CrMnSi 钢的焊接热影响区最高硬度（）20CrMnSi钢焊接热影响区最高硬度A、低于B、高于C、相同于D、不同于参考答案：B58.氢气孔在焊缝表面上看呈（）形，气孔的四周有光滑的内壁A、喇叭口形B、条虫状C、蜂窝状D、水滴状参考答案：A59.GB/T22087-2008标准规定了铝及铝合金的弧焊接头缺欠的三个质量等级，以_____级为最高级A、AB、BC、CD、D参考答案：B60.检查1Crl8Ni9Ti焊缝表面微裂纹，应选用_____无损检测方法A、磁粉B、渗透C、射线D、超声参考答案：B61.灰铸铁中的碳是以（）形式分布于金属基体中A、片状石墨B、团絮状石墨C、球状石墨D、Fe3C参考答案：A62.在射线检测的底片上，具有一定长度而形状不规则的黑色图像是_____A、裂纹B、未焊透C、夹渣D、未熔合参考答案：C63.稳弧性、脱渣性、熔渣的流动性和飞溅大小等是指焊条的（）A、冶金性能B、焊接性能C、工艺性能D、力学性能参考答案：C64.弧焊整流器的空载电压应不大于（）VA、70B、80C、90D、100参考答案：C65.长期在高频电磁场下工作会使人()A、脱皮B、头晕、疲乏C、眼睛红肿D、心跳加速参考答案：B66.随着温度的升高，钛从250℃开始吸收（）A、氢B、氧C、氮D、磷参考答案：A67.焊条电弧焊使用酸性焊条起头焊时，应（）进行正常焊接A、引燃电弧后将电弧拉长，对起焊端部进行必要的预热，然后压短电弧长度B、引燃电弧后即C、在离焊缝起焊处30mm左右引燃电弧后拉向焊缝端部D、采用引弧板引燃电弧后即参考答案：A68.异种钢焊接时，并不是沿着熔合线都会形成（）脆性层，而是多产生于熔敷金属流动迟滞的熔合线部位，或焊条金属不能充分到达的部位A、铁素体B、珠光体C、马氏体D、魏氏体参考答案：C69.（）合力学性能最好A、奥氏体B、马氏体C、铁素体D、珠光体参考答案：A70.AP-1000型多站直流电焊机的额定电流是1000A，如每焊接站的额定电流为300A，则可供应（）名焊工使用A、3B、5C、6D、8参考答案：C71.含有()乙炔的乙炔－氧气混合气是最容易爆炸的A、3.2－64%B、2.2－81%C、2.8－93%D、4.6－93%参考答案：C72.职业教育是培养从业人员职业技能的()A、重要工作B、实践活动C、重要渠道D、基本要求参考答案：C73.进行渗透检测时，检查工件的缺欠应该在_____进行A、施加显像剂后立即B、施加显像剂并经适当时间C、施加渗透剂后立即D、施加渗透剂后并经适当时间参考答案：B74.随着温度的升高，钛从600℃开始吸收（）A、氢B、氧C、氮D、磷参考答案：C75.焊接生产中，要求焊接铝及铝合金的质量要高，焊接方法应选择（）A、焊条电弧焊B、二氧化碳气体保护焊C、氩弧焊D、埋弧焊参考答案：C76.0Cr18Ni9Ti钢的金相组织类型为（）A、奥氏体型B、铁素体型C、马氏体型D、珠光体型参考答案：A77.如果U—焊接电压（V）；I—焊接电流（A）；V—焊接速度（cm／min），则q—焊接热输入（J／cm）按（）式计算：A、q＝60UI／VB、q＝60UIC、q＝60U／VD、q＝3600UI／V参考答案：A78.若室内电线或设备着火，不应采用()灭火A、四氯化碳B、砂土C、二氧化碳D、水参考答案：D79.对于焊接熔池结晶来讲，（）晶核起着主要作用A、自发B、非自发C、柱状晶D、等轴晶参考答案：B80.12Cr1MoV钢，表示钢中的平均含碳量为0.12%，钼、钒的含量小于（）%A、1B、2C、1.5D、2.5参考答案：C81.酸性焊条是药皮含有多量（）的焊条A、碱性氧化物B、酸性氧化物C、中性氧化物D、萤石参考答案：B82.气瓶阀冻结时解冻的方法是()A、使用火烤B、使用40℃以下的温水C、使用电吹风加热D、使用100℃的开水参考答案：B83.低合金焊缝，经中等冷却速度冷却，能够获得理想的（）铁素体，可以显著改善焊缝韧性A、先共析B、针状C、侧板条D、网状参考答案：B84.含铬量大于12%且具有耐腐蚀性能的钢叫（）A、耐热钢B、热强钢C、不锈钢D、合金钢参考答案：C85.铜的线胀系数比铁大（）A、10%B、15%C、20%D、25%参考答案：B86.12Cr1MoV钢，表示钢中的平均含碳量为0.12%，平均含铬量为（）A%A、1B、2C、3D、4参考答案：A87.在高空作业接近10kV高压线或裸导线，水平、垂直距离小于3m 时，线路应()A、采取个人防护措施B、停止送电C、可继续送电D、接地参考答案：B88.咬边处于焊接接头的_____，易引发冷裂纹和应力腐蚀A、热影响区B、粗晶区C、熔合区D、焊缝参考答案：C89.熔敷金属的扩散氢含量是（）产生的重要原因A、冷裂纹B、热裂纹C、层状撕裂D、再热裂纹参考答案：A90.焊条电弧焊时，焊接电源的种类应根据（）进行选择A、焊条直径B、焊件厚度C、焊条药皮类型D、母材参考答案：C91.焊缝内部裂纹，用_____检测，是最敏感的无损检测方法A、射线B、超声波C、渗透D、声发射参考答案：B92.钨极氩弧焊时选用喷嘴孔径大小的经验公式是：D＝2d＋4，其中d是（）A、焊丝直径B、钨棒直径C、氩气管内径D、电弧长度参考答案：B93.在射线检测的底片上显示清晰的黑直线条，起始端和末端一般没有尖角现象是____焊接缺欠A、裂纹B、未焊透C、夹渣D、未熔合参考答案：D94.BX3-500型动圈式弧焊变压器电流细调节的方式是（）A、改变二次线圈的匝数B、改变一次线圈的匝数C、改变一次线圈与二次线圈的距离D、改变一次线圈和二次线圈的匝数参考答案：C95.工业射线探伤胶片可分为____等级A、3个B、4个C、5个D、6个参考答案：B96.不锈钢管道或容器内表面若有电弧擦伤，则会降低其_____A、淬硬性B、耐腐蚀性C、强度D、塑性和韧性参考答案：B97.不带衬垫单面熔化焊时，由于焊接工艺或操作不当，造成焊缝金属过量透过背面，而使焊缝正面塌陷、背面凸起的现象称为______A、内凹B、缩沟C、下塌D、焊廇参考答案：C98.立焊时，由上向下操作的叫（）A、上向焊B、全位置焊C、横焊D、向下立焊参考答案：D99.铁素体耐热钢与其他黑色金属焊接时，焊后热处理的目的不正确的是（）A、使焊接接头均匀化B、提高塑性C、提高硬度D、提高耐腐蚀性参考答案：C100.拉伸试验时，试件原始标距L0的伸长与原始标距之比百分率称为（）A、屈服强度B、抗拉强度C、伸长率D、冲击韧度参考答案：C101.化学成分分析焊接接头的一种_____检验A、破坏性B、非破坏性C、内部D、外观参考答案：A102.形成蜂窝状气孔的气体主要是____A、氢气B、氮气C、氧气D、一氧化碳参考答案：B103.氮气孔在焊缝表面上看呈（）A、喇叭口形B、条虫状C、蜂窝状D、水滴状参考答案：C104.酸性焊条熔焊时，抗气孔能力与碱性焊条相比（）A、强B、弱C、很弱D、相同参考答案：A105.焊工获得的资格认可，如有半年或半年以上未在生产中得应用，该认可从中断操作半年之日起即行()A、撤销B、失效C、有效D、注销参考答案：B106.在钨棒中加入钍、铈的目的是为了提高钨棒的（）A、硬度B、电子发射能力C、熔点D、导电性参考答案：B107.气焊、气割所用乙炔胶管应能承受的工作压力是()A、0.3MPAB、1MPAC、1.5MPAD、2MPA参考答案：A108.珠光体耐热钢是以（）为基本合金元素的低合金钢A、Si、MnB、Cr、NiC、Cr、MoD、Cu、P参考答案：C109.电弧电压主要影响焊缝的()A、熔宽B、熔深C、余高D、坡口角度参考答案：A110.纤维素型焊条适于全位置焊接，主要用于（）特别是在管道焊接中应用较广A、平焊B、仰焊C、向下立焊D、全位置焊参考答案：C111.根据GB/T2550－2007《气体焊接设备焊接、切割和类似作业用橡胶软管》的规定，气焊、气割所用氧气胶管的颜色是()A、蓝色B、黑色C、红色参考答案：A112.电弧焊时，为了使焊接电弧能稳定燃烧，应该（）A、提高电弧电压B、降低电源的空载电压C、在焊条药皮或焊剂中添加稳弧剂D、增加短路电流参考答案：C113.G-352型焊钳的使用电流为（）A、200AB、260AC、300AD、350A参考答案：C114.酸性焊条是药皮含有多量（）的焊条A、碱性氧化物B、酸性氧化物C、中性氧化物D、萤石参考答案：B115.TIG-R40焊丝牌号中“TIG”表示（）A、钨极氩弧焊C、氩气焊丝D、钨极参考答案：A116.淬火的目的是为了提高钢的（）A、塑性B、硬度和耐磨性C、强度D、冲击韧度参考答案：B117.纤维素型焊条适于全位置焊接，主要用于（）特别是在管道焊接中应用较广A、平焊B、仰焊C、向下立焊D、全位置焊参考答案：C118.焊接过程中对焊工危害较大的电压是()A、空载电压B、电弧电压C、短路电压D、电网电压参考答案：A119.为达到质量要求而采取的作业技术和()是质量控制的基本含义A、活动B、人员C、资金D、设备参考答案：A120.构成焊接回路的电缆外皮必须完整、绝缘良好，绝缘电阻大于()MΩA、1B、2C、3D、4参考答案：A121.钛和铌与碳的亲和力很大，易形成碳化物，所以在铬镍奥氏体不锈钢中加入一定量的钛和铌可以有效的防止焊后产生（）A、低熔共晶B、晶间腐蚀C、共晶成分D、应力腐蚀参考答案：B122.同体式弧焊变压器在小电流范围应用时，由于铁芯振动，所以（）A、电弧稳定，宜制成容量为中小型的焊机B、电弧稳定，宜制成容量为大、中型的焊机C、电弧不稳定，宜制成容量为中小型的焊机D、电弧不稳定，宜制成容量为大、中型的焊机参考答案：D123.铁粉焊条是在焊条药皮中加一定量的铁粉，以改善（），提高熔敷效率A、焊条的焊接工艺性能B、熔敷金属的切削加工性能C、焊缝的抗裂性能D、焊缝的红热性参考答案：A124.选用低氢或超低氢焊条来防止焊接冷裂纹产生时，应严格限制药皮的（）A、含水量B、碳酸盐C、萤石D、铝的含量参考答案：A125.焊剂牌号中的字母为（）表示烧结焊剂A、“E”B、“F”C、“SJ”D、“HJ”参考答案：C126.在射线检测的底片上，黑色条状偏离焊缝中线，一侧呈平直状，而另一侧呈弯曲状的图像是_____A、裂纹B、未焊透C、夹渣D、未熔合参考答案：B127.铁粉焊条是在焊条药皮中加一定量的（）以改善焊条的焊接工艺性能，提高熔敷效率A、铁粉B、氧化物C、碳酸盐D、萤石参考答案：A128.易淬火钢的淬火区冷却后的组织为（）A、马氏体B、铁素体C、珠光体D、奥氏体参考答案：A129.开坡口焊接时，焊接第一条焊道的单面焊双面成型的焊条叫（）焊条A、填充B、盖面C、打底D、低氢参考答案：C130.钛铁矿型焊条（）A、只适用于平焊B、只适用于仰焊C、只适用于向下立焊D、适用于全位置焊参考答案：D131.硫会使焊缝形成（），所以必须脱硫A、冷裂纹B、热裂纹C、气孔D、夹渣参考答案：B132.()是衡量事物的准则A、文件B、标准C、道德D、制度参考答案：B133.E4303、E5003属于（）药皮类型的焊条A、钛钙型B、钛铁矿型C、低氢钠型D、低氢钾型参考答案：A134.奥氏体不锈钢焊接时，若焊接材料选用不当或焊接工艺不正确时，会产生晶间腐蚀倾向和（）A、热裂纹B、冷裂纹C、化学成分偏析D、再热裂纹参考答案：A135.氟化氢中毒主要产生于使用（）的焊条电弧焊，焊条药皮中含有萤石和石英，在电弧高温作用下形成氟化氢气体A、低氢型焊条B、钛钙型焊条C、纤维素型焊条D、石墨型焊条参考答案：A136.热347焊条应符合GB5118标准中的型号（）BA、E5515B、E5515-B3-VWBC、E5515-B3D、E5516参考答案：B137.钢号Q235-A.F中，“A”表示（）A、序列B、质量等级C、含碳量D、含氢量参考答案：B138.采用非铸铁型焊接材料焊接灰铸铁时，在（）极易形成白铸铁组织A、焊缝B、半熔化区C、焊趾D、热影响区参考答案：B139.水压试验是焊接接头的一种________检验A、破坏性B、非破坏性C、泄漏D、焊接参考答案：B140.低合金钢焊缝金属按铁素体的形态有（）铁素体、侧板条状铁素体、针状铁素体和细晶铁素体等4种A、先共析B、针状C、柱状D、网状参考答案：A141.钢材质量主要是根据（）含量多少来划分的A、S、PB、CC、OD、H参考答案：A142.在低合金钢焊缝中，冷却速度过快，容易形成（）组织A、珠光体B、奥氏体C、铁素体D、马氏体参考答案：D143.电弧焊是利用()作为热源的熔焊方法A、火焰B、电弧C、化学反应热D、电阻热参考答案：B144.无损检测方法中的字母标识代码PT表示_____A、射线检测B、磁粉检测C、渗透检测D、电磁检测参考答案：C145.锤击焊道表面可改善焊缝二次组织一般多采用风铲锤击，锤击的方向应（）依次进行A、先中央后两侧B、先两侧后中央C、由一端向另一端D、逐步后退参考答案：A146.为了防止火灾，施焊处离可燃物品的距离应为()以上A、3mB、5mC、10mD、15m参考答案：C147.为了加强电弧自身调节作用，应该使用较大的（）A、焊接电流B、焊接速度C、焊条直径D、电弧电压参考答案：A148.焊接缺陷的定义是超过规定____的缺欠A、限值B、标准C、规范D、要求参考答案：A149.耐热钢的高温力学性能主要指热强性和（）A、塑性B、硬度C、耐腐蚀性D、高温脆化参考答案：D150.检查奥氏体不锈钢表面微裂纹应选用_____检测A、磁粉B、渗透C、耐压D、泄漏参考答案：B151.()是阐述其质量管理方针并描述管理体系的文件A、质量手册B、作业指导书C、质量记录D、质量目标参考答案：A152.低合金钢焊缝珠光体转变大体发生在A1-5550C之间，碳和铁原子的扩散都比较容易进行，属于（）相变A、扩散型B、共晶C、共析D、匀晶参考答案：A153.低碳钢室温下的组织为（）A、奥氏体十铁素体B、奥氏体十渗碳体C、珠光体十铁素体D、马氏体十渗碳体参考答案：C154.磁粉是检测铁磁性材料的_____缺欠的—种无损检测方法A、表面和近表面B、内部C、外部D、表面参考答案：A155.在干燥而触电危险性较大的环境，安全电压的数值规定为()A、110VB、36VC、24VD、12V参考答案：B156.铝及铝合金工件和焊丝表面清理以后，在干燥的情况下，一般应在清理（）小时内施焊A、4B、12C、24D、36参考答案：C157.复合钢板的覆层是较薄的（）A、不锈钢B、低碳钢C、低合金钢D、铝合金参考答案：A158.钛钙型焊条的工艺特点是适用于（）焊接A、平焊位置B、全位置C、立向下焊位置D、平角焊位置参考答案：B159.未焊透产生的原因有______A、焊接电流太大B、焊条未烘干C、双面焊背面清根不彻底D、保护气体流量太小参考答案：C160.珠光体耐热钢既有（）又有长期的组织稳定性，一般在500~600℃温度范围使用A、高温性能B、强度C、塑性D、脆性参考答案：A161.异种钢焊接时，通常希望焊缝中除有奥氏体组织外，还有希望再有3%-5%的（），这样可使焊缝抗裂纹及抗晶间腐蚀性能均好A、铁素体B、珠光体C、马氏体D、魏氏体参考答案：A162.碱性焊条是药皮含有多量（）的焊条A、碱性氧化物B、酸性氧化物C、中性氧化物D、二氧化硅参考答案：A163.按照《中华人民共和国标准化法》的规定，我国的标准分为()级A、2B、3C、4D、5参考答案：C164.焊条药皮由多种材料组成，按药皮中的主要成分可分为：氧化钛型，钛钙型，钛铁矿型，氧化铁型，纤维素型，（），石墨型，盐基型等类型A、氧化钙型B、碳酸钙型C、低氢型D、镍基型参考答案：C165.无损检测方法不包括_______A、磁粉B、渗透C、水压试验D、泄漏试验参考答案：C166.纤维素型焊条适于全位置焊接，主要用于（）特别是在管道焊接中应用较广A、平焊B、仰焊C、向下立焊D、全位置焊参考答案：C167.钨是一种难熔的金属材料，它耐高温、（）A、强度高A、导电能力强B、导热能力强C、低温性能好D、超导性能好参考答案：A168.焊剂型号中的字母为（）表示熔炼焊剂A、“E”B、“F”C、“SJ”D、“HJ”参考答案：D169.铅的熔点是（）℃，其热导率只是铁的43%因此，焊接时要求热源功率小些A、327B、337C、347D、357参考答案：A170.铁粉焊条是在焊条药皮中加一定量的（）以改善焊条的焊接工艺性能，提高熔敷效率A、铁粉B、氧化物C、碳酸盐D、萤石参考答案：A171.异种钢焊接时，预热温度应按()来选择A、合金成分较低的一侧母材B、焊接性较差的一侧母材C、二者的平均值D、焊接性较好的一侧母材参考答案：B172.质量的定义是一组()满足要求的程度A、永久特性B、赋予特性C、固有特性D、产品质量参考答案：C173.我国生产的适用于紫铜气焊及氩弧焊的焊丝，常用的牌号为（）A、HS101B、HS201C、HS301。

的热处理制度
1）厚度不超过30mm的Mo钢和Mn-Mo钢可以在热轧状态供货或使用， 其他的耐热钢应以热处理状态供货。 2）热 处理的目的是使钢材获得所要求的组织、晶粒尺寸和力学性能。
耐热钢的强化途径



(1) 基体固溶强化 加入合金元素强化F基体，常用的Cr、Mo、W、Nb元素能显著提 高热强性。其中Mo、W的固溶强化作用最显著；Cr=1%的强化作用 已很显著，继续增加Cr的强化效果不显著，但可提高持久强度。 (2) 第二相沉淀强化 在F为基体的耐热钢中，强化相主要是合金碳化物（V4C3或VC、 NbC、TiC等）。沉淀强化作用可维持到0.7Tm（Tm为熔点），固溶 强化效果在0.6Tm以上显著减弱。但碳化物种类、形态及弥散度对热 强性影响很大。其中V4C3、NbC、TiC等最有效；Mo2C在温度低于 520℃时有沉淀强化作用；Cr7C3及Cr23C6在540℃左右已不稳定而易 于聚集。 (3) 晶界强化 加入微量元素（RE、B、Ti+B等）能吸附于晶界，延缓合金元素 沿晶界的扩散，从而强化晶界。
珠光体耐热钢的焊接
3.5 珠光体耐热钢的焊接



珠光体耐热钢以Cr-Mo以及Cr-Mo基多元合金钢为主， 加入合金元素Cr、Mo、V，有时还加入少量W、Ti、 Nb、B等，合金元素总的质量分数小于10%。 低、中合金珠光体耐热钢具有很好的抗氧化性和热强 性，工作温度可高达600℃，广泛用于制造蒸汽动力 发电设备。 这类钢还具有良好的抗硫和氢腐蚀的能力，在石油、 化工、电力等工业部门得到了广泛的应用。
组织性能特点
珠光体耐热钢的室温强度不太高，通常是在退火状态或正火+回 火状态供货，在正火+回火或淬火+回火状态下使用。 合金元素总量<2.5%时，钢组织为P+F；合金元素总量>3%时， 为B+F（即贝氏体耐热钢）。 这类钢在500~600℃具有良好的耐热性，工艺性能好，又比较 经济，是电力、石油、化工部门用于高温条件的主要结构材料， 如用于加氢、裂解氢和煤液化的高压容器等。 但这类钢在高温长期运行中会出现碳化物聚集长大等现象。

知识点2 ：珠光体耐热钢焊条 选择的原则
? 重点内容：为了保证焊缝金属的耐热性能， 进行焊条电弧焊前选择焊条是根
? 据母材的化学成分，而不是根据母材的力学 性能。
知识点3：珠光体耐热钢焊条的 牌号及选用
? 重点内容：选用的钼和铬钼珠光体耐热钢焊 条中的 Cr、Mo等合金元素的含
? 量应与母材相当或略高于母材。珠光体耐热 钢焊条选用见表 3—5。此外，还可选用奥氏 体不锈钢焊条，焊后一般可不做热处理。
? 在高温、高压蒸汽的运行条件下，碳钢的最高 工作温度是 450℃，质量分数
? 约为0．5约为0．5％钼的钢(O．5Mo钢)的最高 工作温度为 500°C。工作温度超过 500°C：时， 应采用各种类型的铬钼钢或铬钼钒钢。
? 296．高强钢18MnMoNb 的结构件焊接时，焊条采 用，J707，定位焊时，焊条应采用 ( )。
? 表3-6铬钼珠光体耐热钢的预热温度与焊后热处理温 度
知识点5、珠光体耐热钢的预热 温度
? 重点内容：在大型焊接结构的制造中，对 焊件进行局部预热可以取得与整体预热相近 的效果。但必须保证预热宽度大于所焊壁厚 的4倍，且至少小于 150MM保证焊件内外表 面均达到预热温度。
知识点6、珠光体耐热钢的焊后 热处理
? 表3—5常用珠光体耐热钢的焊接材料
知识点4：珠光体耐热钢的预热 温度
? 重点内容：由于铬钼珠光体耐热钢的淬硬冷裂倾 向较大，因此预热是焊接铬钼珠光体耐热钢的重要 工艺措施。不论是定位焊还是焊接过程中，都应预 热，并保持略高于预热温度的层问温度。预热温度 根据钢的化学成分、接头的拘束度和焊缝金属的含 氢量来选定，但预热温度并非越高越好。用钨极氩 弧焊打底和 CO2气体保护焊焊接时，可以降低预热 温度或不预热。铬钼珠光体耐热钢的预热温度与焊 后热处理温度见表 3。6。

耐热钢材料分类及适用温度20.10.8李明雷（北京创利通达科技有限公司）工业上最常用的是按钢的组织状态分类：①珠光体型耐热钢：使用温度为450～620℃，在室温和使用温度下，此类钢的组织主要为珠光体；合金元素含量一般小于5%；代表材质：16Mo，15CrMo，12CrMoV、12Cr1MoV；在蒸汽轮机和锅炉制造中应用广泛。

②马氏体型耐热钢：使用温度≤650℃，在室温时组织为马氏体；一般含铬7%～13%；代表材质：1Cr13、2Cr13、3Cr13；在蒸汽轮机制造中广泛应用；这类钢有较大的淬硬倾向，焊接性能较差；650℃具有良好的抗氧化性，600℃以下具有较好的热强性，并有良好的减震性和导热性。

③铁素体型耐热钢：使用温度一般≤600℃，在室温和使用温度下，此类钢的组织为铁素体；在600～800℃间有析出相的脆化的倾向；代表材质：0Cr13、1Cr17、1Cr18、1Cr13SiAl，1Cr25Si2；在动力、石油化工等工业中得到极为广泛的应用；这类钢的可焊性较差，强度较低，脆性较大；具有优异的抗氧化性能和耐水溶液腐蚀性能。

④奥氏体型耐热钢：按材质不同，最高使用温度在800～1250℃间，在室温和使用温度下，此类钢的组织为奥氏体；代表材质：304、316L、310S；一般用于制作600℃以上承受较高应力的部件；此类钢在高温下具有较高的热强性和优异的抗氧化性；1）304：新牌号06Cr19Ni10、旧牌号0Cr18Ni9、ISO标准X5CrNi18-10；通用耐氧化钢，可承受870℃以下反复加热；冲压折弯件、输送管道、容器和结构件。

2）316L：新牌号022Cr17Ni12Mo2、旧牌号00Cr17Ni14Mo2、ISO 标准X2CrNiMo17-12-2；使用温度≤1000℃；高温具有优良的蠕变强度，作热交换用部件，高温耐蚀螺栓；耐晶间腐蚀，可做耐海水腐蚀设备。

3）310S：新牌号06Cr25Ni20、旧牌号0Cr25N20、ISO标准X12CrNi23-12；空气中使用温度≤1150℃，可承受1035℃以下反复加热；燃烧炉用材料、汽车排气净化装置。

珠光体耐热钢科技名词定义中文名称：珠光体耐热钢英文名称：pearlitic heat resistant steel定义：正火后的组织为铁素体加珠光体，包括部分贝氏体或马氏体组织的低合金耐热钢。

工作温度可达500~600℃，广泛用于火电厂锅炉受热面、管道和汽轮机构件。

应用学科：电力（一级学科）；热工自动化、电厂化学与金属（二级学科）以上内容由全国科学技术名词审定委员会审定公布基体为珠光体或贝氏体组织的低合金耐热钢。

主要有铬钼和铬钼钒系列，后来又发展了多元(如铬、钨、钼、钒、钛、硼等)复合合金化的钢种，钢的持久强度和使用温度逐渐提高。

但一般合金元素总量最多为5％左右，其组织除珠光体外，也包括贝氏体钢。

这类钢在450～620℃有良好的高温蠕变强度及工艺性能，且导热性好，膨胀系数小，价格较低，广泛用于制作450～620℃范围内各种耐热结构材料。

如电站用锅炉钢管，汽轮机叶轮、转子、紧固件、炼油及化工用的高压容器、废热锅炉、加热炉管及热交换器管等。

(1)低合金耐热钢管用钢。

主要用作锅炉水冷壁、过热器、再热器、省煤器、集箱和蒸汽导管等以及石化、核能用的热交换器管等。

要求材料有高的蠕变极限，持久强度及持久塑性，良好的抗氧化性和耐蚀性，足够的组织稳定性及良好的可焊性和冷热加工性能。

设计使用寿命达20万h。

中国主要的牌号有12CrMo、15CrMo、12Cr2Mo、12CrlMoV、12Cr2MoWVTiB，依次用于480～620℃范围内，热处理一般采用正火、回火处理。

(2)高压容器板用钢。

石油化工、煤的气化、核电及电站中大量使用低合金的耐热钢板制作压力容器。

中国主要牌号有15CrMo(1．25Cr-O.5Mo)、12Cr2Mo(2．25Cr一1Mo)及12Cr1MoV等，如热壁加氢反应器多采用2．25Cr一1Mo)钢板(25～150mm)制成，由于设备长期在高温高压及抗氢条件下工作，同时考虑防止475℃脆化问题，要求材料具有高的纯净度，硫、磷希望≤0．01％及尽可能低的锡、锑、砷等有害元素，要求电炉冶炼加炉外精炼。

耐热钢相关基础知识总览耐热钢是指在高温下工作的钢材。

耐热钢的发展与电站、锅炉、燃气轮机、内燃机、航空发动机等各工业部门的技术进步密切相关。

由于各类机器、装置使用的温度和所承受的应力不同，以及所处环境各异，因此所采用的钢材种类也各不相同。

这里所谈的温度是个相对的概念。

最早在锅炉和加热炉中使用的材料是低碳钢，使用的温度一般在200℃左右，压力仅为0.8MPa。

直到现在使用的锅炉用低碳钢，如20g，使用温度也不超过450℃，工作压力不超过6MPa。

随着各类动力装置的使用温度不断提高，工作压力迅速增加，现代耐热钢的使用温度已高达700℃，使用的环境也变得更加复杂与苛刻。

现在，耐热钢的使用温度范围为200～1300℃，工作压力为几兆帕到几十兆帕，工作环境从单纯的氧化气氛，发展到硫化气氛、混合气氛以及熔盐和液金属等更复杂的环境。

为了适应各种工作条件不断发展的要求，耐热钢也在不断地发展。

从最早期的低碳钢、低合金钢，到成分复杂的、多元合金化的高合金耐热钢。

现按珠光体型低合金热强钢、马氏体型热强钢、阀门钢、铁素体型耐热钢、奥氏体型耐热钢、等分别介绍如下。

1）珠光体型低合金热强钢该种钢的代表：12Cr1MoV此种钢组织稳定性较好，当温度高达580℃时仍具有良好的热强性。

2）马氏体型热强钢该种钢的代表：Cr12型马氏体热强钢，有优良的综合力学性能、较好的热强性、耐蚀性及振动衰减性，广泛用于制造汽轮机叶片而形成独特的叶片钢系列，并广泛用作气缸密封环、高温螺栓、转子和锅炉过热器、在热器管、燃气轮机涡轮盘、叶片、压缩机及航空发动机压气机叶片、轮盘、水轮机叶片及宇航导弹部件等。

Cr12型耐热钢的开发与应用已有60多年历史，至少已有300余种牌号。

但其成分的差别不大，都是以Cr12钢为基础在添加钨、钼、钒、镍、铌、硼、氮、钛、钴等元素含量上做些变化。

3）阀门钢阀门钢是耐热钢的一个重要分支，该种钢的代表：21Cr-9Mn-4Ni-N钢（21-4N），与21Cr-12NiN、14Cr-14Ni2W-Mox相比，性能优越较经济，在汽油机排气阀门上迅速得到广泛应用。

珠光体耐热钢焊接工艺一、珠光体耐热钢焊接特点及工艺要点（1）焊接特点珠光体耐热钢属于低合金钢，主要合金元素是铬、钼，还含有少量钨、钒、铌等元素，加热后在空气中冷却具有明显的淬硬倾向，焊接时在焊缝及热影响区易产生硬脆的马氏体组织，这不仅影响焊接接头的力学性能，还会产生很大的内应力，常导致焊缝和热影响区出现冷裂纹。

硬化倾向还与下列因素有关：钢中碳、铬含量，构件厚度、刚性及焊件拘束度等。

焊接时预热是防止冷裂纹的有效措施，焊件未预热或预热温度太低，工件冷却速度加快都会加重焊缝及热影响区硬化。

（2）工艺要点及焊料选择①焊接过程中，应保持焊件温度不低于预热温度（包括多层焊时的层间温度）。

焊接过程中尽量避免中断，不得已中断时，应保证焊件缓慢冷却，重新施焊前仍需预热。

②焊件厚度较大时，可采用短道焊,使被焊的这一段焊缝在较短时间内重复加热，目的是为了使焊缝及热影响区缓慢冷却。

③焊缝正面的余高不宜太高。

④保持在自由状态下焊接。

由于铬钼耐热钢裂纹倾向比较大，故在焊接时应严格遵守焊接程序，收缩量大的焊缝先焊，尽量减少拘束度。

⑤焊后缓冷。

焊后缓冷是必须遵守原则，一般是焊后立即用石板布等保温材料覆盖在焊缝及近缝区，覆盖务必严实，确保缓冷。

⑥焊后热处理,防止延迟裂纹，消除应力，改善组织。

对于厚壁容器及管道，焊后常进行高温回火。

⑦焊条选择，摘自钢制压力容器焊接规程JB/T 4709－92、工业金属管道施工规范GB 50236－1997二、典型珠光体耐热钢的显微组织观察本实验所采用的珠光体耐热钢为2.25Cr-1Mo、12CrMoV（C=0.15%,M=0.6%,Cr=1.2%,Mo=0.3%,V=0.3%）等。

显微组织观察是研究材料内部组织最重要的方法，用光学显微镜观察研究任何材料的显微组织，一般要分三个步骤进行：抛光所截取试样的截面，采用适当的腐蚀剂显示显微组织，用显微镜观察和分析试样的显微组织。

采用气割或机械加工方法切下大块试样，取下的试样还要去除不必要的部分，之后进行试样的平整、磨光、抛光、浸蚀等一系列加工。
