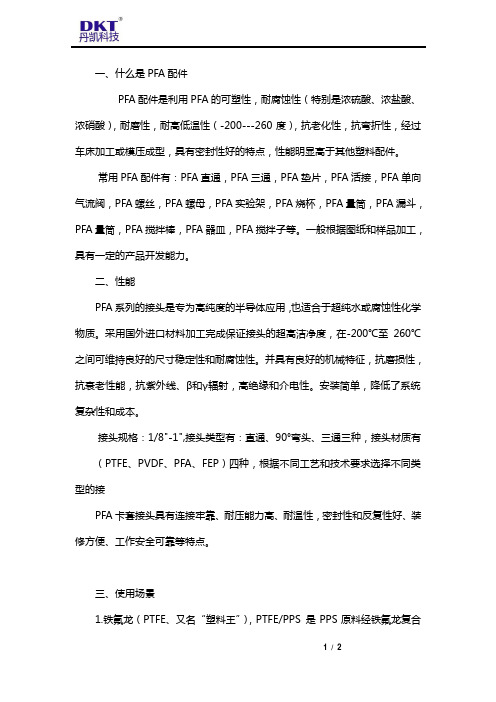

一、什么是PFA配件PFA配件是利用PFA的可塑性，耐腐蚀性（特别是浓硫酸、浓盐酸、浓硝酸），耐磨性，耐高低温性（-200---260度），抗老化性，抗弯折性，经过车床加工或模压成型，具有密封性好的特点，性能明显高于其他塑料配件。
常用PFA配件有：PFA直通，PFA三通，PFA垫片，PFA活接，PFA单向气流阀，PFA螺丝，PFA螺母，PFA实验架，PFA烧杯，PFA量筒，PFA漏斗，PFA量筒，PFA搅拌棒，PFA器皿，PFA搅拌子等。
一般根据图纸和样品加工，具有一定的产品开发能力。
二、性能PFA系列的接头是专为高纯度的半导体应用，也适合于超纯水或腐蚀性化学物质。
采用国外进口材料加工完成保证接头的超高洁净度，在-200℃至260℃之间可维持良好的尺寸稳定性和耐腐蚀性。
并具有良好的机械特征，抗磨损性，抗衰老性能，抗紫外线、β和γ辐射，高绝缘和介电性。
安装简单，降低了系统复杂性和成本。
接头规格：1/8"-1",接头类型有：直通、90°弯头、三通三种，接头材质有（PTFE、PVDF、PFA、FEP）四种，根据不同工艺和技术要求选择不同类型的接PFA卡套接头具有连接牢靠、耐压能力高、耐温性，密封性和反复性好、装修方便、工作安全可靠等特点。
三、使用场景1.铁氟龙（PTFE、又名“塑料王”），PTFE/PPS 是PPS原料经铁氟龙复合增强后的合金材料。
既具有PPS 优良的综合性能、又有铁氟龙的耐磨与刚性、润滑性能。
2.可根据客户需求实行OEM定制——定制规格：耐磨、导电、耐高温、导热等特殊功能PPS等多种复合材料。
3.是专注于聚苯硫醚（PPS）复合材料的研发与生产，致力于聚苯硫醚（PPS）复合材料的进口替代，坚持以质量持续改进，力争为客户实现低成本、高性能、能化的组合产品。
深圳市丹凯科技有限公司（ShenZhen DanKai Technology Co.,ltd.），前身为成立于1998年的东莞市丹帝绝缘材料氟塑材料厂，多年来专业从事FEP、PFA、PTFE等氟塑料管棒板膜制品以及其他绝缘材料的研发、生产和销售。

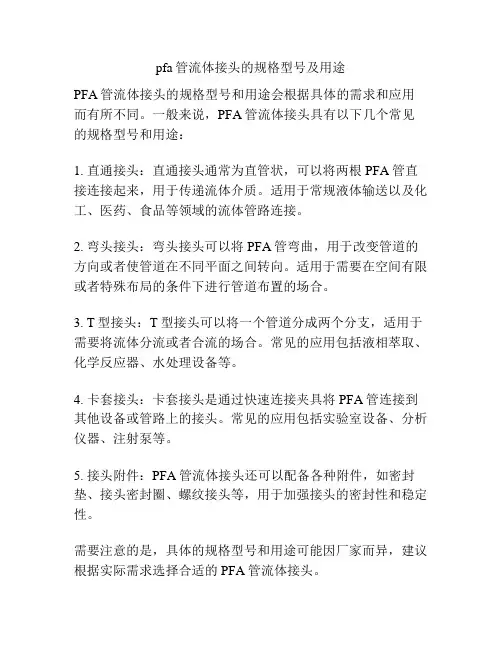

pfa管流体接头的规格型号及用途
PFA管流体接头的规格型号和用途会根据具体的需求和应用而有所不同。
一般来说，PFA管流体接头具有以下几个常见的规格型号和用途：
1. 直通接头：直通接头通常为直管状，可以将两根PFA管直接连接起来，用于传递流体介质。
适用于常规液体输送以及化工、医药、食品等领域的流体管路连接。
2. 弯头接头：弯头接头可以将PFA管弯曲，用于改变管道的方向或者使管道在不同平面之间转向。
适用于需要在空间有限或者特殊布局的条件下进行管道布置的场合。
3. T型接头：T型接头可以将一个管道分成两个分支，适用于需要将流体分流或者合流的场合。
常见的应用包括液相萃取、化学反应器、水处理设备等。
4. 卡套接头：卡套接头是通过快速连接夹具将PFA管连接到其他设备或管路上的接头。
常见的应用包括实验室设备、分析仪器、注射泵等。
5. 接头附件：PFA管流体接头还可以配备各种附件，如密封垫、接头密封圈、螺纹接头等，用于加强接头的密封性和稳定性。
需要注意的是，具体的规格型号和用途可能因厂家而异，建议根据实际需求选择合适的PFA管流体接头。

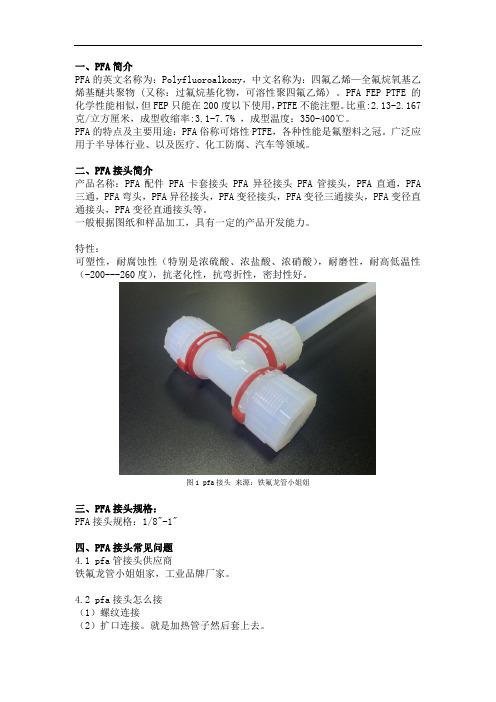

一、PFA简介PFA的英文名称为：Polyfluoroalkoxy，中文名称为：四氟乙烯—全氟烷氧基乙烯基醚共聚物 (又称：过氟烷基化物，可溶性聚四氟乙烯) 。
PFA FEP PTFE 的化学性能相似，但FEP只能在200度以下使用，PTFE不能注塑。
比重:2.13-2.167克/立方厘米，成型收缩率:3.1-7.7% ，成型温度：350-400℃。
PFA的特点及主要用途：PFA俗称可熔性PTFE，各种性能是氟塑料之冠。
广泛应用于半导体行业、以及医疗、化工防腐、汽车等领域。
二、PFA接头简介产品名称：PFA配件 PFA卡套接头 PFA异径接头 PFA管接头，PFA直通，PFA 三通，PFA弯头，PFA异径接头，PFA变径接头，PFA变径三通接头，PFA变径直通接头，PFA变径直通接头等。
一般根据图纸和样品加工，具有一定的产品开发能力。
特性：可塑性，耐腐蚀性（特别是浓硫酸、浓盐酸、浓硝酸），耐磨性，耐高低温性（-200---260度），抗老化性，抗弯折性，密封性好。
图1 pfa接头来源：铁氟龙管小姐姐三、PFA接头规格：PFA接头规格：1/8"-1"四、PFA接头常见问题4.1 pfa管接头供应商铁氟龙管小姐姐家，工业品牌厂家。
4.2 pfa接头怎么接（1）螺纹连接（2）扩口连接。
就是加热管子然后套上去。
4.3 PFA管的焊接过程首先，将两个待焊接的端口相对固定在焊接设备的夹具中，并在两个端面之间的间隙中设置一个双面加热板，应当注意，加热期间加热板不与管的端面接触，并且通过热福射使两端达到熔化温度，当PFA管的熔点合适时，立即移开加热板，迅速使两个端面接触并施加一定的压力，以使PFA管未端的熔体流动并形成混合焊接，完全冷却后，原来的接触面消失，两个端面连接在一起，因此PFA管的焊缝从一开始就不会改变，在PFA管道的焊接过程中，应注意焊接操作环境必须保持清洁干燥，并要有良好的通风设备。
BPFA 卡套管接头■ 温度从 20 至 204°C (70 至 400ºF)■ 工作压力可达 275 psig (18.9 bar)■ 尺寸为 1/8 in. 至1/2 in.特点■ 可听到的“咔哒”声保证卡套管插入正确。
■ 视觉指示适宜的紧固程度：■本体六角形部位与六角螺母之间没有空隙■六角平坦部对齐。
■ 光滑、模制的与介质接触的内部表面、降低了系统污染的可能性。
■ 带槽卡套管、能够承受更高的工作压力。
■ 用扳手组装可以避免因用手组装和拆卸而产生的潜在不安全因素。
订购信息与尺寸尺寸以 in. (mm) 为单位表示、仅供参考、可能有变动。
E 尺寸指的是最小开口。
联合接头穿板联合接头面板孔口尺寸是 0.70 in. (17.8 mm) 最大面板厚度是 0.44 in. (11.2 mm)。
变径联合接头压力—温度额定值对与正确开槽的世伟洛克 PFA 卡套管接头的压力额定值。
B订购信息与尺寸尺寸以 in. (mm) 为单位表示、仅供参考、可能有变动。
E 尺寸指的是最小开口。
联合弯头外螺纹接头外螺纹弯头LBOW MS-01-05联合三通接头安装与 PFA 卡套管接头配合使用时、PFA 卡套管必须刻槽。
应使用世伟洛克刻槽工具。
1. 卡套管插卡套管“咔哒”声。
2. 牢固握住接头本体、拧紧蓝色螺母、直到螺母与本体六角之间没有间隙。
3. 继续拧紧直到螺母和本体六角之间对准。
➀P TFE 材料。
堵塞订购信息与尺寸尺寸以 in. (mm) 为单位表示、仅供参考、可能有变动。
PFA 卡套管和工具对于符合ASTM D3307、Type II 、尺寸为 1/8 至的PFA 卡套管、管伟洛克刻槽工具的订购号。

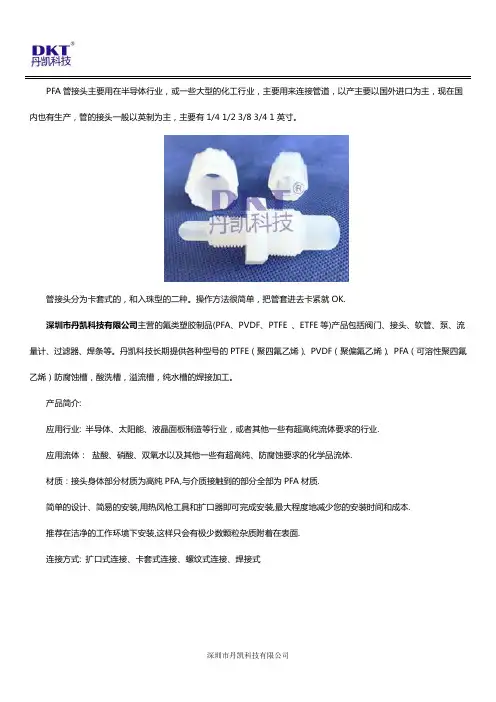

PFA管接头主要用在半导体行业，或一些大型的化工行业，主要用来连接管道，以产主要以国外进口为主，现在国内也有生产，管的接头一般以英制为主，主要有1/4 1/2 3/8 3/4 1英寸。
管接头分为卡套式的，和入珠型的二种。
操作方法很简单，把管套进去卡紧就OK.深圳市丹凯科技有限公司主营的氟类塑胶制品(PFA、PVDF、PTFE 、ETFE等)产品包括阀门、接头、软管、泵、流量计、过滤器、焊条等。
丹凯科技长期提供各种型号的PTFE（聚四氟乙烯）、PVDF（聚偏氟乙烯）、PFA（可溶性聚四氟乙烯）防腐蚀槽，酸洗槽，溢流槽，纯水槽的焊接加工。
产品简介:应用行业: 半导体、太阳能、液晶面板制造等行业，或者其他一些有超高纯流体要求的行业.应用流体：盐酸、硝酸、双氧水以及其他一些有超高纯、防腐蚀要求的化学品流体.材质：接头身体部分材质为高纯PFA,与介质接触到的部分全部为PFA材质.简单的设计、简易的安装,用热风枪工具和扩口器即可完成安装,最大程度地减少您的安装时间和成本.推荐在洁净的工作环境下安装,这样只会有极少数颗粒杂质附着在表面.连接方式: 扩口式连接、卡套式连接、螺纹式连接、焊接式深圳市丹凯科技有限公司专业生产FEP、PFA、PTFE等氟塑料管棒板膜制品以及其他绝缘材料。
目前重点产品主要有：铁氟龙管类：Ptfe管，Fep管，Pfa管，Pvdf管铁氟龙热缩管类：Ptfe热缩管，Fep热缩管，Pfa热缩管，Pvdf热缩管铁氟龙板棒膜类：Ptfe板棒膜，Fep板棒膜，Pfa板棒膜，Pvdf板棒膜绝缘材料类：硅胶、PE、PVC、UPE、等特殊类：PFA进口接头，螺旋管，弹簧管，旋切管，焊条，三通，直通，垫片，接头，锥棒，扩口管，封口管，编织管，波纹管等更多行业资讯，请移步到我们了解：。
NUMAX铜尼龙卡套接头替换日本新田NITTA MOORE 霓达摩尔零泄露尼龙卡套接头，汽车部件制造业常用接头尼龙卡套式接头工作压力9.9MPA，温度80度可用，工程使用尼龙卡套接头，连接螺纹或管使用，适合管子FEP，PFA，PA，PU，PE使用适合管子材质：FEP，PFA，PA，PU，PE，压力:0~9.9kgf/ cm²，空气温度：，空气：-40C~+80C°水：0°C~+70°C，油:-40°C~+80°C，耐压试验压力：7.0MPa尼龙卡套接头使用范围：适合管子材质：FEP，PFA，PA，PU，PE工作压力:0~9.9kgf/ cm²负压: -101.3kPa空气温度：空气：-40C~+80C°水：0°C~+70°C油:-40°C~+80°C耐压试验压力：7.0MPa尼龙卡套接头应用：螺纹连接式管接头，在有限的管道敷设空间内连接和分离也非常方便，且安装牢固。
适于有频繁冲击和振动的地方使用。
主要零部件材质：注意事项：使用前，务必参阅安全注意事项、警告显示分类以及管接头产品一般预防措施。
参照正确的连接扭矩装配管接头。
正确的扭矩是用工具旋转2~3圈。
压力过大可能会损坏螺纹。
要清洁气管插入部分再进行连接。
本产品箍套不可重复使用，因此使用一次后应当更换。
耐温耐压说明：使用压力：1.0MPa {10.2kgf/cm2}耐压试验压力：7.0MPa {71.4kgf/cm2}订购说明：1.整包起订，不拆包；2.现货足，款到即发；3.型号为BFL12-03，即接12*8的气管，90度方向是R3/8外螺纹；3.我公司主要以批发为主，建议批量采购。
材质：实体：黄铜；螺母：黄铜；管座：黄铜；管夹：尼龙66；尼龙卡套直通接头型号：BFH04-01S/ BFH04-02S/BFH06-01S/BFH06-02S/BFH06-03S/BFH08-01S-1/BFH08-02S-1/BFH08-03S-1/BFH08-01S/BFH08-02S/BFH08-03S/BFH10-02S-1/BFH10-03S-1/BFH10-04S-1/BFH10-02S/BFH10-03S/BFH10-04S/BFH12-02S-1/BFH12-03S-1/BFH12-04S-1/BFH12-02S/BFH12-03S/BFH12-04S/BFH16-03S-1/BFH16-04S-1/BFH16-03S/BFH16-04S/BFH18-03S/BFH18-04S/BFH18-06S尼龙卡套T型三通接头型号：BFT04-01S/BFT04-02S/BFT06-01S/BFT06-02S/BFT06-03S/BFT08-01S-1/BFT08-02S-1/BFT08-03S-1/BFT08-01S/ BFT08-02S/BFT08-03S/BFT10-02S-1/BFT10-03S-1/BFT10-04S-1/BFT10-02S/BFT10-03S/BFT10-04S/BFT12-02S-1/ BFT12-03S-1/BFT12-04S-1/BFT12-02S/BFT12-03S/BFT12-04S/BFT16-03S-1/BFT16-04S-1/BFT16-03S/BFT16-04S/ BFT18-03S/BFT18-04S/BFT18-06S尼龙卡套直通接管型号：BFH04-00/BFH06-00/BFH08-00-1/BFH08-00/BFH10-00-1/BFH10-00/BFH12-00-1/BFH12-00尼龙卡套弯头型号：BFL04-01S/BFL04-02S/BFL06-01S/BFL06-02S/BFL06-03S/BFL08-01S-1/BFL08-02S-1/BFL08-03S-1/BFL08-01S/ BFL08-02S/BFL08-03S/BFL10-02S-1/BFL10-03S-1/BFL10-04S-1/BFL10-02S/尼龙卡套直通内螺纹接头型号：BFF04-01/BFF06-01/BFF06-02/BFF08-01/BFF08-02/BFF08-03/BFF10-02/BFF10-03/BFF12-02/BFF12-03/尼龙卡套三通接管型号：BFT04-00/BFT06-00/BFT08-00-1/BFT08-00/BFT10-00-1/BFT10-00/BFT12-00-1/BFT12-00/尼龙卡套L弯管型号：BFL04-00/BFL06-00/BFL08-00-1/BFL08-00/BFL10-00-1/BFL10-00/BFL12-00-1/BFL12-00-1产品参数：使用流体：空气、水、一般机油、药剂等允许使用压力：0~9.9MPa使用温度范围：-40℃~+80℃(空气一般机油)、0℃~+70℃(水)特殊说明：使用黄铜螺套时，工作温度为+100℃负压性能：0.1Torr(-759.9mmHg)适用管子：（PU管，尼龙管，阻燃管，特氟龙管）产品特点：利用螺帽与螺套接合。
A球阀通用和特殊用途60 系列■ 1/8 至 2 in. 和 6 至 25 mm 口径■ 不锈钢、碳钢和黄铜和特种合金材料■ 通-断 (2 通) 阀和切换 (3 通) 阀■ 补偿阀座设计■ 活动负载的、两件式阀杆填料A挠性阀座设计保证了在低压和高压系统中都具有无泄漏的密封在低压情况下、密封由锥形碟片弹簧加载阀座推向阀球而获得。
不需要由压力来产生密封。
在高压情况下、阀球被迫向下游、使下游阀座挠曲并产生密封。
上游阀座也随阀球运动而挠曲并保持密封。
有关世伟洛克工艺球阀的重要信息世伟洛克球阀设计为在全开或全闭位置上工作。
阀使用期间可能需要填料调整。
特点A■ 四分之一圈启动■ 不锈钢、碳钢、黄铜和特种合金■ 品种广泛的阀座材料■ 1/8 至 2 in . 和 6 至 25 mm 口径各种端接■ 气动和电动执行器■ 可选择的排放口独特的锥形碟片弹簧加载阀座■ 补偿阀座磨损、 压力和温度变化■ 降低压力突变引 起的阀座磨损■ 对任何流动方向 都有密封作用支撑环支撑阀座并防止阀座隆起、过早磨损和变形阀座法兰密封在法兰和中心阀体之间提供无泄漏密封指向型阀杆面显示出打开或关闭位置阀杆弹簧补偿压力和温度 变化以及磨损接地弹簧使阀杆接地提供持续的防静电活负载、两件式 V 形阀杆填料■所需的操作扭矩较小■能改善性能■补偿阀杆磨损高强度阀杆支撑 ■ 能获得平稳的启动■ 消除阀杆和阀体之间的摩擦■ 耐磨损底部加载阀杆 ■ 防止阀杆冲出■ 加强系统安全性切换 (3 通) 阀所有不锈钢切换球阀都具有通-断 (2 通) 球阀设计的许多特点。
整块式中心阀体不使用焊接、 并能作 180°动作、这种切换设计使用户能：■ 将流体从一个公共入口转移至两个出口之一■ 将流体在一个入口上阻塞并泄放反向端口阀球锥形碟片弹簧通-断 (2 通) 阀特点A➀ 可供应的特种合金材料包括合金 400、合金 C-276、合金 20、合金 600 和钛。
PSV系列电磁比例阀，能根据输入信号的变化比例调节液体和气体的流量。
为了增加控制的安全，PSV系列电磁比例阀提供常闭特性（NC）。
该阀也可以作为一个开关阀使用，详细参见PSV-D驱动模块。
流量的控制是通过改变加载在阀门线圈上的电压值来实现的，线圈产生的磁力推动阀芯来控制流量的大小。
12…30VDC。
接烧毁电路。
设计特点
高精度两通调节阀，适用于气体和液体。
铝和316不锈钢材质可选
极高的控制分辨率(0.0005"每步分辨率)
连续操作不过热，消除了电磁阀设计过程中的线圈过热问题
操作
当方向信号设定为低电平时，阀杆向下旋转（关），当方向信号设定为高电平时，阀杆向上旋转（开）。
连接在4针上的控制信号决定控制阀门的开关动作的速度。
控制信号必须在0…5VDC之间，否则切换到预设的控制电压信号（2.75VDC）。
该阀门能执行关断和吹扫控制信号（NPN）。
连接D型接头的3针和2针，顶端绿色指示灯亮，阀门关闭。
连接D型接头的7针和2针，顶端红色指示灯亮，阀门处于全开状态。
特性。
132 PRESSURE GAUGES SUS OIL FILLED(充油) TUBE Adaptor接头适配管件与LOK接口相连不锈钢充液压力表& e" t* {. z' D, Z. O2 i$ a133 NPT 美国管螺纹标准134 BS 英国管标准: [2 }2 d# n9 @# A135 HOSE CONNECTOR SUS 一端卡套，一端波纹接头宝塔接头136 HOSE SUS PTFE-Lined,Stainiess Steel Braid 用于TUBE与HOSE连接处 PTFE内衬，不锈钢编织网不锈钢软管（PTFE 内衬）% |: ^9 Q, I3 K7 C137 HOSE CLAMP SUS 喉箍138 PIPE OUT:SUS304,INTFE 法兰连接用于H2SO4废液回收系统内衬PTEF不锈钢管139 TEE OUT:SUS304,INTFE 法兰连接用于H2SO4废液回收系统内衬PTEF不锈钢三通140 90D ELBOW OUT:SUS304,INTFE 法兰连接用于H2SO4废液回收系统内衬PTEF不锈钢90D弯头141 45D ELBOW OUT:SUS304,IN:PTFE 法兰连接用于H2SO4废液回收系统内衬PTEF不锈钢45D弯头142 BALL V/V OUT:SUS304,IN:PTFE 法兰连接用于H2SO4废液回收系统内衬PTEF不锈钢球阀143 SHRINK SLEEVE RUBBER 加热后粘贴在管道接缝处（此处CV系统焊缝不必满焊）用于清扫真空管道管件连接处橡胶热缩管144 Y-TEE SUS304 BA SCH5 氩弧点焊，热缩管贴风焊缝用于清扫真空管道不锈钢Y型三通（外抛光）" p- n5 L& k' p( L 145 REDUCER Y-TEE SUS304 BA SCH5 氩弧点焊，热缩管贴风焊缝用于清扫真空管道不锈钢异径Y型三通（外抛光）% f) g& Z* h+ E! k4 G5 L146 PIPE SUS304 BA SCH5 氩弧点焊，热缩管贴风焊缝用于清扫真空管道不锈钢管（外抛光）147 INLET VALVE SUS304 WALL THREAD（丝扣连接）用于清扫真空管道真空清扫口（边墙型）148 VALVE ADAPTOR SUS304 WALL THREADxBW一端焊接，一端丝扣连接弯头清扫口连接弯头（边墙型）4 n5 Y" A* Y. |149 INLET VALVE SUS304 FLOOR THREAD（丝扣连接）用于清扫真空管道真空清扫口（地板型）150 VALVE ADAPTOR SUS304 FLOOR THREADxBW一端焊接，一端丝扣连接直通清扫口连接件（地板型）5 M" _8 @3 w; K1 ?6 ?* I/ M。
pfa管流体接头的规格型号及用途PFA管流体接头是一种常用的连接器件，用于将管道与设备或其他管道连接起来，以便流体能够顺畅地流动。
PFA管流体接头通常由PFA材料制成，这种材料具有良好的耐腐蚀性和耐高温性，可用于各种化学液体和高温介质的输送。
下面将详细介绍PFA管流体接头的规格型号及用途。
一、PFA管流体接头的规格型号1.直连式PFA管流体接头：这种接头没有转弯或弯头，直接连接两段管道。
根据管道的直径和连接方式，直连式接头可以分为螺纹连接、焊接连接和卡箍连接等不同型号。
2.弯头式PFA管流体接头：这种接头用于需要转弯的位置，一般有45度弯头和90度弯头。
同样根据管道的直径和连接方式，弯头式接头也有不同规格型号可供选择。
3.扩口式PFA管流体接头：这种接头在管道中间会形成一个扩大的截面，用于连接不同直径的管道。
扩口式接头通常有两种形式，即内扩型和外扩型，可以根据实际需要选择合适的型号。
4.分岔式PFA管流体接头：这种接头用于将一个管道分成两个或多个分支管道。
分岔式接头可以分为Y型分岔式和T型分岔式两种，根据实际需要选择合适的型号。
5.快速接头：这种接头是一种快速拆卸的连接器件，非常方便快捷。
快速接头通常与气动或液压系统中的流体管道连接，可以根据实际需要选择不同规格型号。
二、PFA管流体接头的用途1.化学工业：PFA管流体接头广泛应用于各种化学工业中，主要用于输送各种化学液体。
由于PFA材料具有极强的耐腐蚀性，可以对抗酸、碱等强腐蚀性介质，因此非常适用于化工行业。
2.制药工业：PFA管流体接头也经常被用于制药工业中，可用于输送各种制药原料和成品。
PFA材料具有良好的生物相容性，不会对药物产生不良反应，因此比较受制药行业的青睐。
3.半导体工业：在半导体制造过程中，PFA管流体接头用于输送高纯水、腐蚀性气体和洁净空气等介质。
PFA材料具有低离子性和低金属离子含量，能够提供高纯度的传输环境，有利于半导体产品的制造。
