钢筋常用术语及图示1、热轧钢筋热轧钢筋是经过热轧和自然冷却后形成的成品钢筋。

它由低碳钢和普通合金钢经高温制成。

主要用于钢筋混凝土和预应力混凝土结构的加固，是土木工程中应用最广泛的钢材之一。

分为热轧圆钢和热轧带肋钢筋两种。

中国的热轧钢筋按强度分为四级（Ⅰ级钢筋、Ⅱ级钢筋、Ⅲ级钢筋、Ⅳ级钢筋）。

2弯起钢筋bent-up steel bar混凝土结构构件下部(或上部)的纵向受拉钢筋按规定的位置和角度弯向构件上部(或下部)，并满足锚固要求。

梁中弯起钢筋构造要求:根据《混凝土结构设计规范》，在采用绑扎骨架的钢筋混凝土梁中，当设置弯起钢筋时，弯起钢筋的弯终点外应留有锚固长度，其长度在受拉区不应小于20d，在受压区不应小于10d；对光面钢筋在末端应设置弯钩。

位于梁底层两侧的钢筋不应弯起。

弯起钢筋的作用:弯起钢筋既能承受纵向受拉钢筋，又能承受跨中附近的正弯矩；在支座附近弯曲后，弯曲截面能承受弯矩和剪力引起的主拉应力；弯曲的水平截面有时可以承受支座处的负弯矩。

2、架立钢筋erection bar架立钢筋是为满足构造上或施工上的要求而设置的定位钢筋。

又叫构造筋，一般不需要计算而按构造要求配置，如2Φ12，用来固定箍筋以形成钢筋骨架，一般在梁上部。

作用是把主要的受力钢筋（如主钢筋，箍筋等）固定在正确的位置上，并与主钢筋连成钢筋骨架，从而充分发挥各自的受力特性。

架立钢筋的梁的跨度L小于4m时，架立筋直径≥8mm，跨度L为4~6m时，架立筋直径≥10mm，跨度L大于6m时，架立钢筋直径≥12mm。

勃起立筋字面上可以起到勃起的作用。

比如一根梁，只需要在梁下部布置受拉钢筋和抗剪箍筋，梁上部受压区的混凝土强度就足够了，所以制作钢骨架时梁上部没有纵筋，箍筋的上角点无法固定。

所以一般在上两个角分布两根14或16的钢筋，这就是立筋。

计算上不给力，但很实用。

对于定位，后面可以省略，不需要计算，而结构支撑要计算。

竖筋的架设起到一定的受压作用，可以在一定程度上提高梁的承载力。

图文详解！土建钢筋知识钢筋工程施工工艺流程一、钢筋分类按作用不同可分为：1、受力钢筋：钢筋混凝土结构中，按结构计算，承受拉力或压力的钢筋，是所配置钢筋中的主要部分。

2、架立钢筋：为满足构造上或施工上的要求而设置的定位钢筋。

作用是把主要的受力钢筋（如主钢筋，箍筋等）固定在正确的位置上，并与主钢筋连成钢筋骨架，从而充分发挥各自的受力特性。

3、分布钢筋：垂直于板或梁的受力方向上设置的构造钢筋。

其作用是将作用于板或梁上的荷载更均匀的传给受力钢筋，同时在施工中可通过绑扎或点焊固定主钢筋的位置，并用来抵抗温度应力和混凝土收缩应力。

4、构造筋：因构件的构造要求和施工安装需要配置的钢筋。

架立筋和分布筋也属于构造筋。

钢筋主要规格：HPB2356，8，10，12HRB33512，14，16，18，20，22，25，28，32，36，40HRB4006，8，10， 12，14，16，18，20，22，25，28，32，36，40二、钢筋进场检验检验项目：1. 外观检查2. 出场检验报告3. 出厂合格证4. 机械性能试验5. 化学成分检验或其他专项检验钢筋的保管与存放为了确保质量，钢筋验收合格后，还要做好保管工作，主要是防止生锈、腐蚀和混用，为此：(1)堆放场地要干燥，并用方木或混凝土板等作为垫件，一般保持离地20cm 以上。

非急用钢筋，宜放在有棚盖的仓库内。

(2)钢筋必须严格分类、分级，分牌号堆放，不合格钢筋另作标记分开堆放。

(3)钢筋不要和酸、盐，油这一类的物品放在一起，要远离有害气体的地方堆放、以免腐蚀。

钢筋的进场验收钢筋运到工地时，应有出厂质量证明书或试验报告单，并按品种、批号及直径分批验收，每批重量热轧钢筋不超过60 t，钢绞线为20t，验收内容包括钢筋标牌和外观检查，并按有关规定取样进行机械性能试验，钢筋的性能包括化学成分及力学性能(屈服点、抗拉强度、伸长率及冷弯指标)。

1. 外观检查应对钢筋进行全数外观检查。

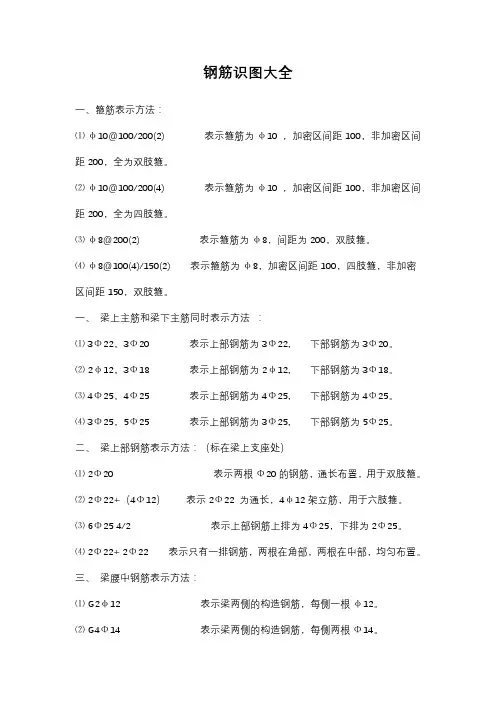

钢筋识图大全一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

入门钢筋识图一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

钢筋识图入门知识大全 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.N是受扭筋的意思，G是构造筋的意思！7没有标注N 的就是构造钢筋G,G是15D,N是LaE受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。

怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。

如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。

（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。
