电子枪介绍

电子枪工作原理
电子枪是一种常见的电子器件，广泛应用于电子显像管、激光设备和电子束器件中。

它的工作原理基于电子的发射和聚焦。

电子枪内部由一个热阴极和若干个电子透镜组成。

热阴极通常使用钨材料，通过加热使其发射电子。

这是由于当钨材料受到加热时，会激发其内部电子的能量，使一部分电子克服钨表面的能垒，从而被发射出来。

当电子从热阴极发射出来后，经过电子透镜的聚焦作用，使其形成一个紧密的电子束。

电子透镜通常由一系列电磁透镜组成，通过控制透镜的电流，可以调整电子束的聚焦程度和偏转方向。

在电子枪中，还需要使用束流控制系统来调整电子束的强度和位置。

这通常通过调节热阴极的加热电流、电子透镜的电流以及束流偏转磁场的强度来实现。

总之，电子枪通过热阴极的热释电子、电子透镜的聚焦作用和束流控制系统的调节，实现了对电子束的产生、聚焦和控制，从而可以广泛应用于各种电子器件中。

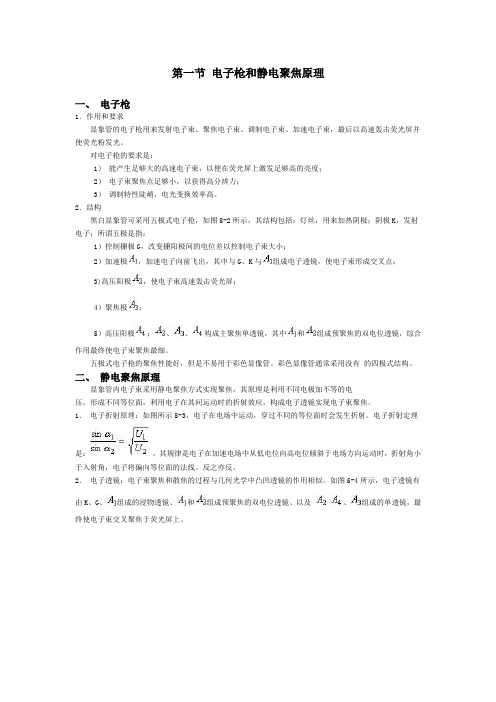

第一节电子枪和静电聚焦原理一、电子枪1．作用和要求显象管的电子枪用来发射电子束、聚焦电子束、调制电子束、加速电子束，最后以高速轰击荧光屏并使荧光粉发光。

对电子枪的要求是：1）能产生足够大的高速电子束，以便在荧光屏上激发足够高的亮度；2）电子束聚焦点足够小，以获得高分辨力；3）调制特性陡峭，电光变换效率高。

2．结构黑白显象管可采用五极式电子枪，如图5-2所示，其结构包括：灯丝，用来加热阴极；阴极K，发射电子；所谓五极是指：1）控制栅极G，改变栅阳极间的电位差以控制电子束大小；2）加速极，加速电子向前飞出，其中与G、K与组成电子透镜，使电子束形成交叉点；3)高压阳极，使电子束高速轰击荧光屏；4）聚焦极；5）高压阳极；、、构成主聚焦单透镜，其中和组成预聚焦的双电位透镜，综合作用最终使电子束聚焦最细。

五极式电子枪的聚焦性能好，但是不易用于彩色显像管。

彩色显像管通常采用没有的四极式结构。

二、静电聚焦原理显象管内电子束采用静电聚焦方式实现聚焦，其原理是利用不同电极加不等的电压，形成不同等位面，利用电子在其间运动时的折射效应，构成电子透镜实现电子束聚焦。

1．电子折射原理：如图所示5-3，电子在电场中运动，穿过不同的等位面时会发生折射。

电子折射定理是：，其规律是电子在加速电场中从低电位向高电位倾斜于电场方向运动时，折射角小于入射角，电子将偏向等位面的法线。

反之亦反。

2．电子透镜：电子束聚焦和散焦的过程与几何光学中凸凹透镜的作用相似。

如图5-4所示，电子透镜有由K、G、组成的浸物透镜、和组成预聚焦的双电位透镜、以及、组成的单透镜，最终使电子束交叉聚焦于荧光屏上。

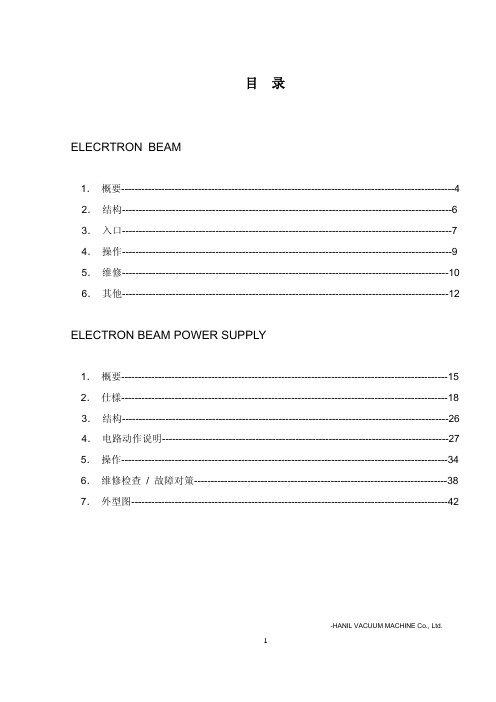

目录ELECRTRON BEAM1．概要----------------------------------------------------------------------------------------------------4 2．结构---------------------------------------------------------------------------------------------------6 3．入口---------------------------------------------------------------------------------------------------7 4．操作---------------------------------------------------------------------------------------------------9 5．维修--------------------------------------------------------------------------------------------------10 6．其他--------------------------------------------------------------------------------------------------12ELECTRON BEAM POWER SUPPLY1．概要--------------------------------------------------------------------------------------------------15 2．仕樣--------------------------------------------------------------------------------------------------18 3．结构--------------------------------------------------------------------------------------------------26 4．电路动作说明--------------------------------------------------------------------------------------27 5．操作--------------------------------------------------------------------------------------------------34 6．维修检查 / 故障对策----------------------------------------------------------------------------38 7．外型图-----------------------------------------------------------------------------------------------42-HANIL VACUUM MACHINE Co., Ltd.由于本设备使用高电压发生电路，应充分注意. 尤其交换电子枪的灯丝，电源内部的维修/检查时一定要把电源（NFB）断绝(OFF)一下。

电子枪原理引言电子枪是一种利用电子流进行发射的装置，常用于电子显微镜、电子束刻蚀机等科学研究和工业制造领域。

本文将介绍电子枪的基本原理和工作方式。

电子枪的构成一个典型的电子枪由以下几个主要部分组成： 1. 阴极：产生电子流的地方，通常由热阴极或冷阴极构成。

2. 阴极加热器：用于加热热阴极，使其释放电子。

3. 加速电极：加速电子的速度以及控制电子流的方向。

4. 火花间隙：帮助阴极电子形成弧光并获得一定的能量。

5. 聚焦电极：聚焦电子束，控制其直径和聚焦度。

工作原理热阴极电子枪1.加热：热阴极加热器通过加热阴极使其达到适当的温度。

热阴极高温下会发射电子。

2.电子释放：热阴极释放的电子被引入火花间隙，通过自然或外部电场加速进入加速电极。

3.加速：加速电极产生的电场会加速电子。

具体的加速方式可以通过调整加速电极的电位来实现。

4.聚焦：聚焦电极通过控制电场的分布来聚焦电子流，使其形成较为稳定的束流。

冷阴极电子枪冷阴极电子枪通过高压电场和极小电极间隙的组合来实现电子的发射。

这种电子枪通常使用场发射器或冷发射二次电子发射器。

应用领域电子枪的应用非常广泛，包括但不限于以下几个领域： - 电子显微镜：使用电子束来观察样品的细节结构，比光学显微镜分辨率更高。

- 电子束刻蚀机：利用电子束对电子器件表面进行刻蚀，制作各种微小结构。

- 粒子加速器：用于研究粒子物理学和核物理学的装置。

结论电子枪是一种利用电子流进行发射的装置，通过阴极、加速电极、火花间隙和聚焦电极等部分的协同作用实现电子束的发射和聚焦。

电子枪的应用领域广泛，在科学研究和工业制造中发挥着重要作用。

电子枪目录[隐藏]一、电子枪的概述二、电子枪的基本参量三、电子枪的结构四、电子枪的阴极五、电子枪的工作原理电子枪结构示意图[编辑本段]一、电子枪的概述电子枪是加速器的电子注入器，它发射出具有一定能量、一定流强、一定束流直径和发射角的电子束流[1]（该电子束的方向和强度可以控制，通常由热阴极、控制电极和若干加速阳极等组成）注入到加速管，用来为电子加速器提供电子束的电子枪一般分为热发射和场致发射两种；电子枪的功能在于给出满足要求的电子束，而电子枪的材料和工艺结构又必须考虑到加工和维修使用的方便。

对于电子枪的设计一般应有以下几个方面的考虑：1. 注入电子具有一定的能量，枪的结构要有足够的耐压强度，能承受一定的加速电压。

2. 要有足够的发射能力，能给出足够的脉冲电流。

3. 电子束的束流直径和发射角要求在给定范围内。

4. 结构简单，易于加工、安装和检修。

5. 枪的使用寿命长。

[编辑本段]二、电子枪的基本参量在进行电子枪的讨论中，人们常常会用到一些专用术语，在此我们先对它们作一简单介绍:1、导流系数当阳极电流受空间电荷限制时，电子枪的阳极电流（发射电流）与阴阳极间电压有关，在非相对论情况下，它们之间的关系是3/2次方的比例关系，也称二分之三次方定律。

在空间电荷限制下，不论电极系统的形状如何，二分之三次方定律是普遍适用的，电极形状不同，只影响前面的比例系数。

当电极形状一定时，在一般情况下，导流系数是一个常数，与温度无关，导流系数的大小表示电子枪发射电子的能力强弱。

也就是说，导流系数是一个对电子注强度度量的量，它表征了电子注空间电荷的大小。

2、注腰在轴对称收敛型电子枪中，电子从阴极发出，在枪内各电极及电子自身空间电荷形成的静电场的作用下，形成一定的电子注形状，人们将电子注中截面半径最小的地方称为注腰。

3、面积压缩比面积压缩比指的是阴极面积和注腰截面面积之比，也是注腰的平均电流密度与阴极发射平均电流密度之比。

为了方便，一般用阴极截面积代替阴极球面积。

电子枪原理电子枪是一种利用电子束进行加速和聚焦的装置，广泛应用于电子显微镜、电视机、雷达、医学成像等领域。

其原理主要包括电子产生、聚束和加速三个基本过程。

首先，电子枪的核心部件是热阴极，它是通过加热金属丝或其他材料，使其发射出电子的装置。

当热阴极受热后，电子将从表面逸出，形成电子云。

这些电子会受到电场的作用，被聚束成一个束流。

其次，电子束被聚束成一个细小的束流，需要借助于电子透镜。

电子透镜通常由磁场和电场共同组成，通过调节磁场和电场的强度和方向，使得电子束得以聚焦。

这样，就可以使得电子束在被聚束成一个细小的束流后，能够准确地照射到需要的目标上。

最后，电子束被加速。

在电子枪中，通常会有一个加速电场，通过调节电场的强度和方向，使得电子束得以加速。

在这个过程中，电子会获得一定的动能，从而能够以更高的速度照射到目标上。

总的来说，电子枪的原理就是通过热阴极产生电子，然后通过电子透镜进行聚束，最后通过加速电场进行加速，从而形成一个高速的电子束，用于在各种领域的应用中。

这种原理不仅在科学研究中有着重要的应用，同时也在工业生产和医学成像等领域有着广泛的应用前景。

在电子枪的应用中，需要注意的是对电子束的精确控制。

因为电子束的聚焦和加速需要精确的电场和磁场控制，所以在电子枪的设计和制造中需要对这些参数进行精确的调节和控制，以确保电子束的质量和稳定性。

总之，电子枪作为一种利用电子束进行加速和聚焦的装置，其原理主要包括电子产生、聚束和加速三个基本过程。

通过对这些过程的精确控制，可以实现对电子束的精确照射和加速，从而在各种领域发挥重要作用。
