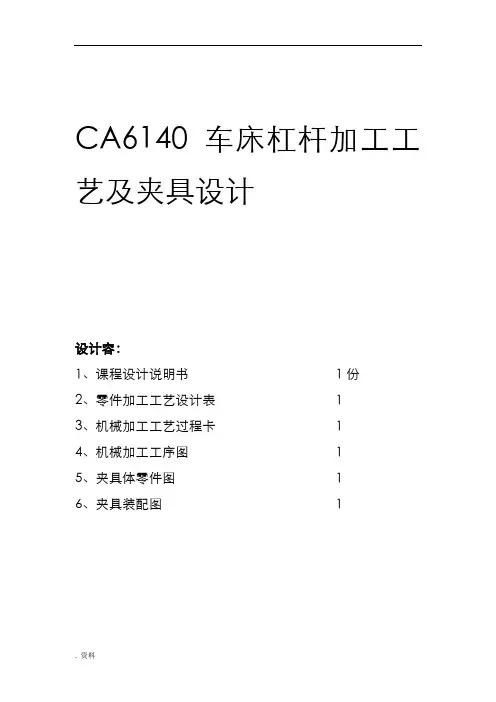

CA6140车床杠杆加工工艺及夹具设计设计容:1、课程设计说明书1份2、零件加工工艺设计表 13、机械加工工艺过程卡 14、机械加工工序图 15、夹具体零件图 16、夹具装配图 1目录1.绪论 (3)2.杠杆加工工艺规程 (6)2.1零件的分析 (6)2.11零件的作用 (6)2.12零件的工艺分析 (6)2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施 (7)2.21确定毛坯的制造形式 (7)2.22基面的选择 (7)2.23确定工艺路线 (8)2.24机械加工余量、工序尺寸及毛坯尺寸的确定 (9)2.25确定切削用量 (10)2.26确定基本工时 (20)3.夹具的设计 (24)4.总结 (27)5.参考文献 (27)1.绪论加工工艺及夹具是对所学专业知识的一次巩固,是在进行社会实践之前对所学各课程的一次深入的综合性的总复习,也是理论联系实际的训练。
机床夹具已成为机械加工中的重要装备。
机床夹具的设计和使用是促进生产发展的重要工艺措施之一。
随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。
夹具的基本结构及夹具设计的容:按在夹具中的作用,地位结构特点,组成夹具的元件可以划分为以下几类:(1)定位元件及定位装置;(2)夹紧元件及定位装置(或者称夹紧机构);(3)夹具体;(4)对刀,引导元件及装置(包括刀具导向元件,对刀装置及靠模装置等);(5)动力装置;(6)分度,对定装置;(7)其它的元件及装置(包括夹具各部分相互连接用的以及夹具与机床相连接用的紧固螺钉,销钉,键和各种手柄等);每个夹具不一定所有的各类元件都具备,如手动夹具就没有动力装置,一般的车床夹具不一定有刀具导向元件及分度装置。
反之,按照加工等方面的要求,有些夹具上还需要设有其它装置及机构,例如在有的自动化夹具中必须有上下料装置。
专用夹具的设计主要是对以下几项容进行设计:(1)定位装置的设计;(2)夹紧装置的设计;(3)对刀-引导装置的设计;(4)夹具体的设计;(5)其他元件及装置的设计。

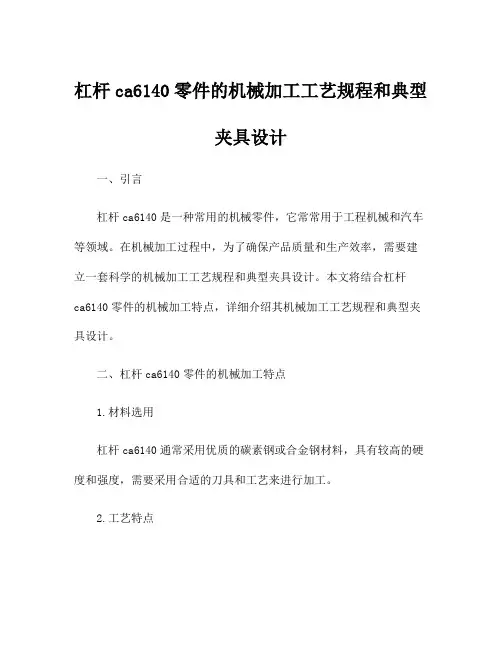

杠杆ca6140零件的机械加工工艺规程和典型夹具设计一、引言杠杆ca6140是一种常用的机械零件,它常常用于工程机械和汽车等领域。
在机械加工过程中,为了确保产品质量和生产效率,需要建立一套科学的机械加工工艺规程和典型夹具设计。
本文将结合杠杆ca6140零件的机械加工特点,详细介绍其机械加工工艺规程和典型夹具设计。
二、杠杆ca6140零件的机械加工特点1.材料选用杠杆ca6140通常采用优质的碳素钢或合金钢材料,具有较高的硬度和强度,需要采用合适的刀具和工艺来进行加工。
2.工艺特点杠杆ca6140的加工特点主要包括复杂的外形和内孔结构,表面粗糙度要求较高,需要进行精密的车削、铣削和钻削加工。
另外,由于零件的形状较为复杂,需要采用合适的夹具来进行固定和加工。
三、机械加工工艺规程1.车削加工工艺(1)车削外圆a.确定切削参数,包括进给速度、主轴转速和切削深度。
b.选用合适的车刀,进行外圆车削,注意保持刀具与工件的切削角度,控制加工精度。
c.测量外圆直径,控制尺寸精度,并进行表面光洁度检查。
(2)车削内孔a.确定切削参数,包括进给速度、主轴转速和切削深度。
b.选用合适的车刀,进行内孔车削,注意保持刀具与工件的切削角度,控制加工精度。
c.测量内孔直径,控制尺寸精度,并进行表面光洁度检查。
2.铣削加工工艺(1)平面铣削a.确定切削参数,包括进给速度、主轴转速和切削深度。
b.选用合适的铣刀,进行平面铣削,注意保持刀具与工件的切削角度,控制加工精度。
c.测量平面尺寸,控制尺寸精度,并进行表面光洁度检查。
(2)轮廓铣削a.确定切削参数,包括进给速度、主轴转速和切削深度。
b.选用合适的铣刀,进行轮廓铣削,注意保持刀具与工件的切削角度,控制加工精度。
c.测量轮廓尺寸,控制尺寸精度,并进行表面光洁度检查。
3.钻削加工工艺(1)定位孔钻削a.确定定位孔位置,并进行划线、打孔。
b.选用合适的钻头,进行定位孔钻削,注意保持刀具与工件的垂直度,控制孔位置精度。

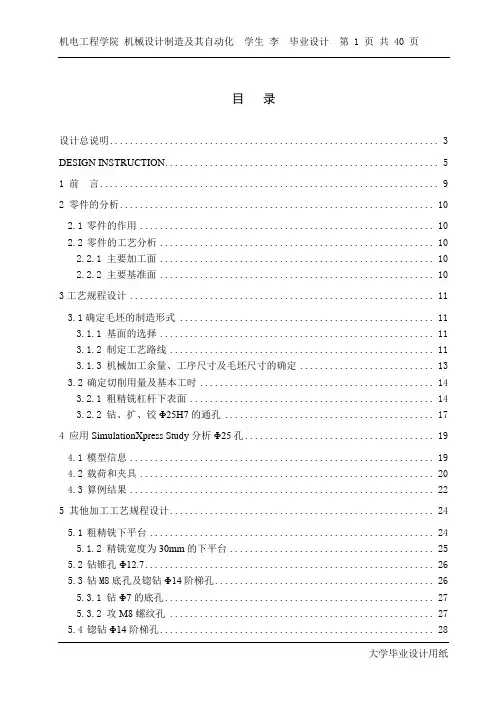

目录设计总说明 (3)DESIGN INSTRUCTION (5)1 前言 (9)2 零件的分析 (10)2.1零件的作用 (10)2.2零件的工艺分析 (10)2.2.1 主要加工面 (10)2.2.2 主要基准面 (10)3工艺规程设计 (11)3.1确定毛坯的制造形式 (11)3.1.1 基面的选择 (11)3.1.2 制定工艺路线 (11)3.1.3 机械加工余量、工序尺寸及毛坯尺寸的确定 (13)3.2确定切削用量及基本工时 (14)3.2.1 粗精铣杠杆下表面 (14)3.2.2 钻、扩、铰Φ25H7的通孔 (17)4 应用SimulationXpress Study分析Φ25孔 (19)4.1模型信息 (19)4.2载荷和夹具 (20)4.3算例结果 (22)5 其他加工工艺规程设计 (24)5.1粗精铣下平台 (24)5.1.2 精铣宽度为30mm的下平台 (25)5.2钻锥孔Φ12.7 (26)5.3钻M8底孔及锪钻Φ14阶梯孔 (26)5.3.1 钻Φ7的底孔 (27)5.3.2 攻M8螺纹孔 (27)5.4锪钻Φ14阶梯孔 (28)5.5粗精铣2-M6上端面 (28)5.5.1粗铣2-M6端面 (28)5.5.2 精铣2-M6端面 (30)5.6钻2-M6螺纹孔 (30)5.6.1 钻Φ5的底孔 (30)5.6.2 攻M6的螺纹孔 (31)6 夹具设计 (32)6.1加工工艺孔Φ25夹具设计 (32)6.1.1 定位基准的选择 (32)6.1.2 夹紧元件及动力装置确定 (32)6.1.3 固定V型块的结构设计 (32)6.1.4 夹具设计及操作的简要说明 (33)6.2粗精铣宽度为30MM的下平台夹具设计 (34)6.2.1 定位基准的选择 (34)6.2.2 定位元件的设计 (34)6.2.3 定位误差分析 (35)6.2.4 夹紧装置及夹具体的设计 (35)6.2.5 夹具设计及操作的简要说明 (36)6.3钻M8螺纹孔夹具设计 (36)6.3.1 定位基准的选择 (36)6.3.2 定位元件的设计 (36)6.3.4 夹紧装置设计 (38)6.3.5 夹具简要操作说明 (38)7 致谢 (39)8 参考文献 (40)设计总说明我的设计是为了解决CA6140车床杠杆的加工工艺和夹具设计。

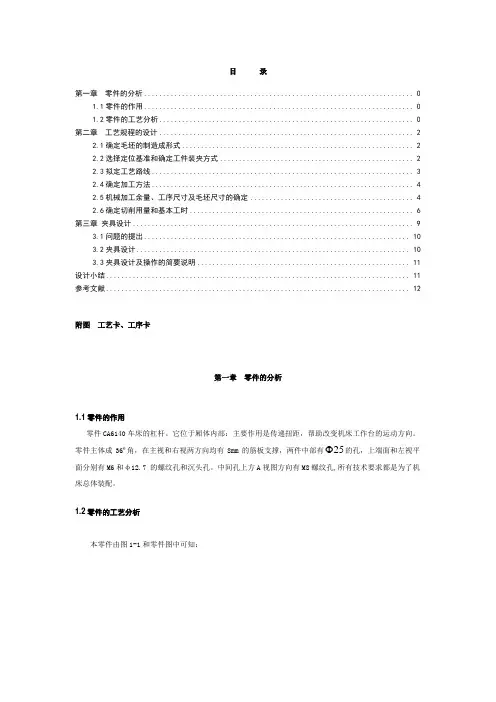

目录第一章零件的分析 01.1零件的作用 01.2零件的工艺分析 0第二章工艺规程的设计 (2)2.1确定毛坯的制造成形式 (2)2.2选择定位基准和确定工件装夹方式 (2)2.3拟定工艺路线 (3)2.4确定加工方法 (4)2.5机械加工余量、工序尺寸及毛坯尺寸的确定 (4)2.6确定切削用量和基本工时 (6)第三章夹具设计 (9)3.1问题的提出 (10)3.2夹具设计 (10)3.3夹具设计及操作的简要说明 (11)设计小结 (11)参考文献 (12)附图工艺卡、工序卡第一章零件的分析1.1零件的作用零件CA6140车床的杠杆。
它位于厢体内部:主要作用是传递扭距,帮助改变机床工作台的运动方向。
的孔,上端面和左视平零件主体成36º角,在主视和右视两方向均有8mm的筋板支撑,两件中部有25面分别有M6和φ12.7 的螺纹孔和沉头孔。
中间孔上方A视图方向有M8螺纹孔,所有技术要求都是为了机床总体装配。
1.2零件的工艺分析本零件由图1-1和零件图中可知:图1-1 立体图它有四组加工面(水平底面1、两端面2和4、上端面3、左视平面5),且有位置和精度要求,还有四组孔(中间孔25Φ、沉头孔7.12Φ、螺纹孔M8、M6),也有位置和精度要求。
1). 零件底面2,它们是杠杆加工过程最主要的定位基准,而且在许多工序中使用,所以它们应先加工出来,根据表面粗糙度为3.2。
以毛坯水平底面1为粗基准,采用粗铣、半精铣的加工方式,即节省时间又能达到技术要求。
2). 加工中间孔25Φ+0.023,它是以底面2和面4为粗基准而加工的,它将作为精基准以完成以后的加工,为达到精度要求采取在立式钻床上钻、扩、半精铰、精铰的工序过程。
3). 杠杆的25Φ孔的轴线与底面2和面4有着垂直度的要求。
在立式铣床上加工杠杆的30mm 小平面和加工7.12Φ锥孔。
工件以25Φ+0.023 孔及端面和水平面底为定位基准,在长销、支承板和支承钉上实现完全定位。

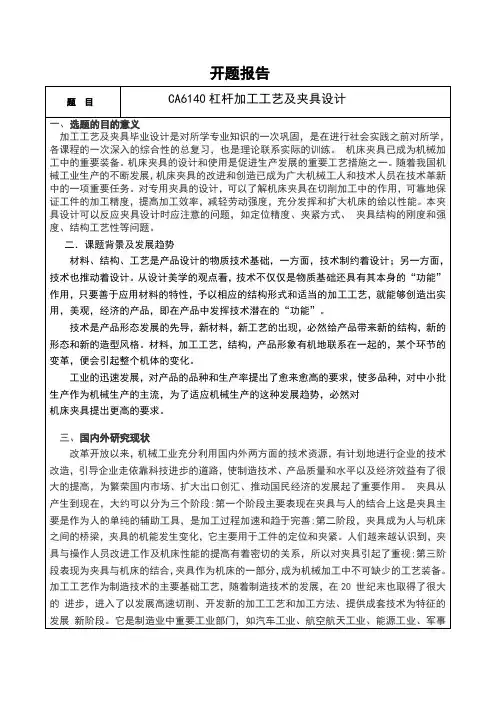

开题报告
四、主要研究内容
本设计是CA6140杠杆零件的加工工艺规程及一些工序的专用夹具设计。
CA6140杠杆零件的主要加工表面是平面及孔。
一般来说,保证平面的加工精度要比保证孔的加工精度容易。
因此,本设计遵循先面后孔的原则。
并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔的加工精度。
基准的选择以杠杆45 外圆面作为粗基准,以 25 孔及其下表面作为精基准。
先将底面加工出来,然后作为定位基准,在以底面作为精基准加工孔。
整个加工过程选用组合机床。
在夹具方面选用专用夹具。
考虑到零件的结构尺寸简单,夹紧方式多采用手动夹紧,夹紧简单,机构设计简单,且能满足设计要求。
五、毕业论文(设计)的研究方法或技术路线
1、文献资料法:通过各种途径,翻阅大量文献资料,扩展自己知识,掌握一定的专业理论,为毕业论文打下理论基础。
2、数据分析法:通过一定的数据,分析存在的现象情况,对结果做出定性和定量分析,说明现象出现的条件及其可行性。
3、案例分析法:通过具体的实例,来说明论证自己得出的结论,这样可以更形象,客观的来论证论文的观点。
4、资料引用法:通过对大量资料的阅读掌握,引用其中有用的内容来论证论文的观点。
报告人签名:
年月日。

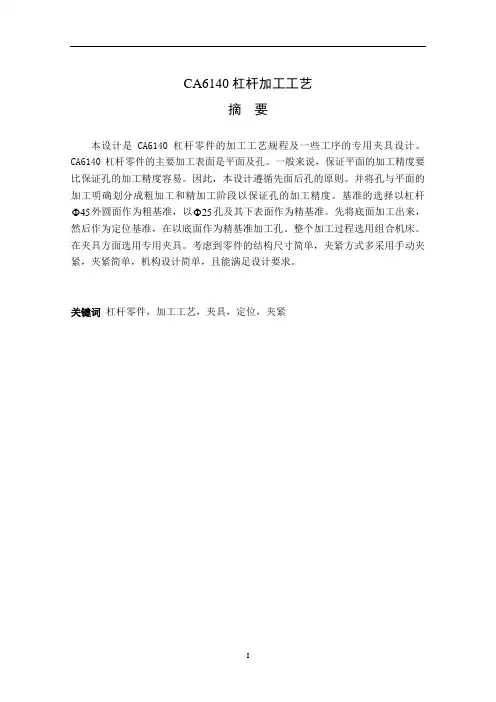

CA6140杠杆加工工艺摘要本设计是CA6140杠杆零件的加工工艺规程及一些工序的专用夹具设计。
CA6140杠杆零件的主要加工表面是平面及孔。
一般来说,保证平面的加工精度要比保证孔的加工精度容易。
因此,本设计遵循先面后孔的原则。
并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔的加工精度。
基准的选择以杠杆Φ孔及其下表面作为精基准。
先将底面加工出来,45Φ外圆面作为粗基准,以25然后作为定位基准,在以底面作为精基准加工孔。
整个加工过程选用组合机床。
在夹具方面选用专用夹具。
考虑到零件的结构尺寸简单,夹紧方式多采用手动夹紧,夹紧简单,机构设计简单,且能满足设计要求。
关键词杠杆零件,加工工艺,夹具,定位,夹紧攀枝花学院本科毕业设计ABSTRACTABSTRACTThis paper is to design the craft processes of making the CA6140 lever spare parts and some specialized tongs in the process. The CA6140 lever spare part primarily processes the surface and bores. Generally speaking, to guarantee the accuracy of the flat surface process is easier than that of the bore. Therefore, this design follows the principle that surface first and then the bore, and definitely divides the process of flat surface and bore into coarse processes and precise processes to guarantee the bore processes. The basic choice is to consider 45 outside circle as rough basis and to consider 25 bore and its next surface as precise basis. The bottom is first processed out to be fixed position basis, and process the bore using the bottom as the precise basis. The whole processes choose the machine bed. In the aspects of tongs choosing, specialized tongs are used. In consideration of the simple construction size of the spare parts, clipping by hands is adopted. It is simple, and the organization design is simple, and can satisfy the design request.Key Words Lever spare parts, craft proces , tongs, fixed position, tight clip摘要 (Ⅰ)ABSTRSCT (Ⅱ)1 绪论 (1)1.1课题背景及发展趋势 (1)1.2 夹具的基本结构及设计内容 (1)2 杠杆加工工艺规程设计 (3)2.1零件的分析 (3)2.1.1零件的作用 (3)2.1.2零件的工艺分析 (3)2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施 (4)2.2.1确定毛坯的制造形式 (4)2.2.2基面的选择 (4)2.2.3确定工艺路线 (4)2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (5)2.2.5确定切削用量 (6)2.2.6确定基本工时 (17)2.3小结 ........................................................................................................ 错误!未定义书签。

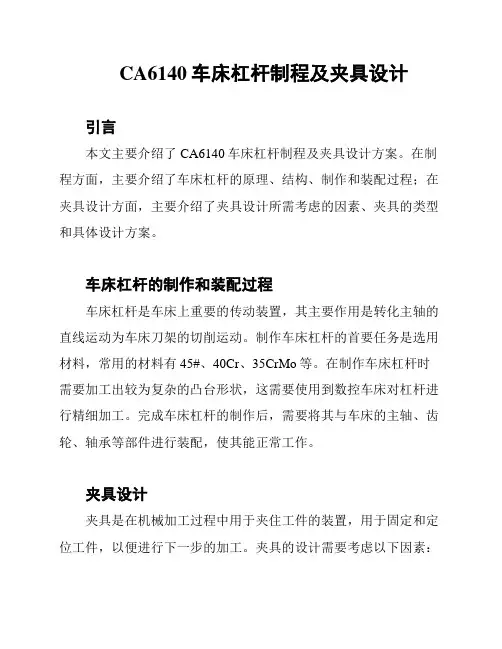

CA6140车床杠杆制程及夹具设计引言本文主要介绍了CA6140车床杠杆制程及夹具设计方案。
在制程方面,主要介绍了车床杠杆的原理、结构、制作和装配过程;在夹具设计方面,主要介绍了夹具设计所需考虑的因素、夹具的类型和具体设计方案。
车床杠杆的制作和装配过程车床杠杆是车床上重要的传动装置,其主要作用是转化主轴的直线运动为车床刀架的切削运动。
制作车床杠杆的首要任务是选用材料,常用的材料有45#、40Cr、35CrMo等。
在制作车床杠杆时需要加工出较为复杂的凸台形状,这需要使用到数控车床对杠杆进行精细加工。
完成车床杠杆的制作后,需要将其与车床的主轴、齿轮、轴承等部件进行装配,使其能正常工作。
夹具设计夹具是在机械加工过程中用于夹住工件的装置,用于固定和定位工件,以便进行下一步的加工。
夹具的设计需要考虑以下因素:- 工件的尺寸和形状- 夹紧力的大小和方向- 夹具的类型和数量常用的夹具类型有机械式夹具、液压式夹具、气动式夹具、真空吸盘等。
在选择夹具类型时需要根据具体的加工要求进行综合考虑。
夹具设计中需要注意的是夹具的材料应具有较高的硬度和强度,以保证夹具在使用过程中不会变形或破裂。
在本次车床加工中,可以采用多种夹具来夹住工件,比如机械式夹具和真空吸盘。
机械式夹具主要用于加工较小的工件,真空吸盘主要用于加工平面工件,特别是大面积的平板。
不同类型的夹具在加工过程中的使用也有所区别,需要根据具体要求进行调整和协调。
结论在车床加工中,车床杠杆制程和夹具设计是非常关键的环节。
良好的制程和夹具设计可以提高加工效率、保证加工精度,从而提高生产效益。
因此,在车床加工过程中,需要充分考虑以上因素,进行合理的制程和夹具设计。
CA6140杠杆零件的加工工艺规程及夹具设计 摘要本次设计是CA6140杠杆零件的加工工艺规程及加工Φ25孔专用夹具设计。
一般来说,保证平面的加工精度要比保证孔的加工精度容易。
因此,本设计遵循先面后孔的原则。
并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔的加工精度。
基准的选择以杠杆45Φ外圆面作为粗基准,以25Φ孔及其下表面作为精基准。
先将底面加工出来,然后作为定位基准,在以底面作为精基准加工孔。
在夹具方面选用专用夹具。
考虑到零件的结构尺寸简单,夹紧方式多采用手动夹紧,夹紧简单,机构设计简单,且能满足设计要求。
关键词: 杠杆零件 加工工艺 夹具 定位 夹紧毕业综合项目成果(20 届)题目学院专业班级学号姓名指导教师年月日目录摘要 0引言 (1)1 CA6140杠杆零件的工艺分析 (2)1.1 零件的作用 (2)1.2 零件的工艺分析 (2)2 选择毛坯,确定毛坯尺寸 (2)2.1 确定毛坯的制造形式 (2)2.2 机械加工余量、工序尺寸及毛坯尺寸的确定 (2)3 选择加工方法,制定工艺路线 (3)3.1 基面的选择 (3)3.2 确定工艺路线 (4)3.3 确定切削用量 (5)3.4 确定基本工时 (18)4 专用夹具设计 (24)4.1 加工工艺孔Φ25夹具设计 (24)4.1.1 定位基准的选择 (24)4.1.2 切削力的计算与夹紧力分析 (25)4.1.3 夹紧元件及动力装置确定 (25)4.1.4 钻套、衬套、钻模板及夹具体设计 (26)4.1.5 夹具精度分析 (28)4.1.6 夹具设计及操作的简要说明 (29)5 结论 (29)谢辞 (29)参考文献 (29)引言随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。
机床夹具已成为机械加工中的重要装备。
机床夹具的设计和使用是促进生产发展的重要工艺措施之一。
此次毕业设计是对所学专业知识的一次巩固,是在进行社会实践之前对所学各课程的一次深入的综合性的总复习,也是理论联系实际的训练。

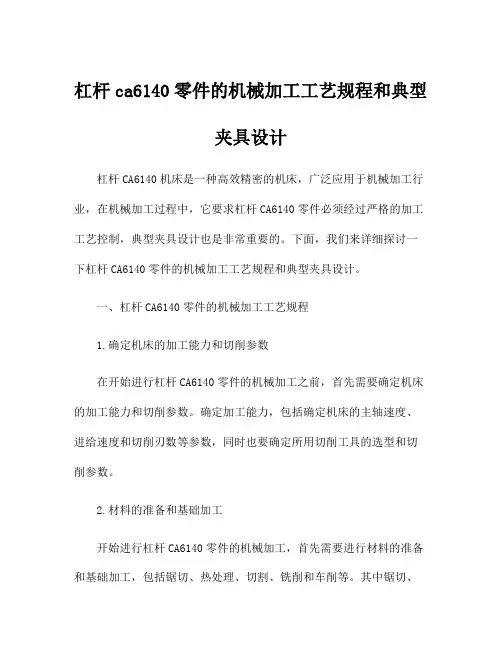

杠杆ca6140零件的机械加工工艺规程和典型夹具设计杠杆CA6140机床是一种高效精密的机床,广泛应用于机械加工行业,在机械加工过程中,它要求杠杆CA6140零件必须经过严格的加工工艺控制,典型夹具设计也是非常重要的。
下面,我们来详细探讨一下杠杆CA6140零件的机械加工工艺规程和典型夹具设计。
一、杠杆CA6140零件的机械加工工艺规程1.确定机床的加工能力和切削参数在开始进行杠杆CA6140零件的机械加工之前,首先需要确定机床的加工能力和切削参数。
确定加工能力,包括确定机床的主轴速度、进给速度和切削刃数等参数,同时也要确定所用切削工具的选型和切削参数。
2.材料的准备和基础加工开始进行杠杆CA6140零件的机械加工,首先需要进行材料的准备和基础加工,包括锯切、热处理、切割、铣削和车削等。
其中锯切、热处理、切割是为了将材料切割成所需要的尺寸和形状;铣削和车削是为了用来加工复杂的形状或者加工表面质量要求高的部件。
3.选择合适的夹具选择合适的夹具对于杠杆CA6140零件的机械加工来说非常重要。
夹具的设计应符合零件的形状和尺寸,并且在机械加工过程中能够提供足够的支撑力和固定力。
在选择夹具的时候要考虑其对零件的加工精度和表面质量的影响。
4.进行粗加工和精加工粗加工和精加工是杠杆CA6140零件的机械加工过程中的重要环节。
粗加工通常是为了消除残留应力和提高零件的加工精度,粗加工的过程中可以使用铣床、钻床和车床等机床进行加工,并且要配合力度较大、加工效率较高的切削工具。
5.进行表面研磨和表面处理在进行表面研磨和表面处理之前,需要正确选择合适的研磨工具和参数,以满足表面粗糙度、平面度和圆度等加工要求。
通常可以采用光华研磨和抛光等处理方式,以提高零件的表面质量和光泽度。
二、典型夹具设计为了保证杠杆CA6140零件的加工精度和表面质量,典型夹具的设计也是非常重要的。
下面,我们来看一下典型夹具设计的步骤和注意事项:1.选择合适的夹具类型在进行夹具的设计之前,首先要选择合适的夹具类型。

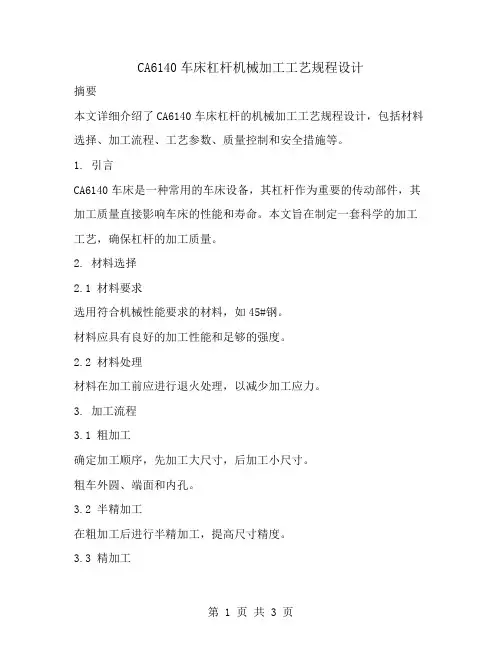

CA6140车床杠杆机械加工工艺规程设计摘要本文详细介绍了CA6140车床杠杆的机械加工工艺规程设计,包括材料选择、加工流程、工艺参数、质量控制和安全措施等。
1. 引言CA6140车床是一种常用的车床设备,其杠杆作为重要的传动部件,其加工质量直接影响车床的性能和寿命。
本文旨在制定一套科学的加工工艺,确保杠杆的加工质量。
2. 材料选择2.1 材料要求选用符合机械性能要求的材料,如45#钢。
材料应具有良好的加工性能和足够的强度。
2.2 材料处理材料在加工前应进行退火处理,以减少加工应力。
3. 加工流程3.1 粗加工确定加工顺序,先加工大尺寸,后加工小尺寸。
粗车外圆、端面和内孔。
3.2 半精加工在粗加工后进行半精加工,提高尺寸精度。
3.3 精加工精车外圆、端面和内孔,达到设计要求的精度。
3.4 热处理精加工后进行调质处理,提高杠杆的硬度和耐磨性。
3.5 表面处理根据需要进行表面处理,如镀层、发黑等。
4. 工艺参数4.1 切削参数选择合适的切削速度、进给速度和切削深度。
根据材料和刀具特性调整参数。
4.2 设备参数设置车床的转速、进给率等参数。
4.3 刀具选择选择适合加工材料的刀具,如高速钢刀具或硬质合金刀具。
5. 质量控制5.1 尺寸精度严格控制加工尺寸,确保达到设计要求。
5.2 表面粗糙度控制表面粗糙度,满足杠杆的摩擦和磨损要求。
5.3 硬度检测对热处理后的杠杆进行硬度检测,确保达到要求。
6. 安全措施6.1 操作安全操作人员应穿戴好防护装备,如工作服、安全帽、防护眼镜等。
6.2 设备维护定期对车床进行维护和检查,确保设备安全运行。
6.3 环境控制控制加工环境的温度、湿度,避免对加工质量造成影响。
7. 结论通过科学合理的工艺设计和严格的质量控制,可以确保CA6140车床杠杆的加工质量,提高车床的性能和使用寿命。

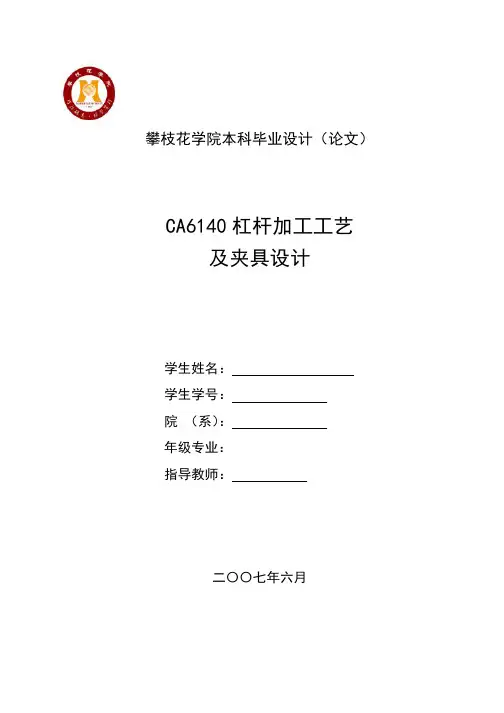

攀枝花学院本科毕业设计(论文)CA6140杠杆加工工艺及夹具设计学生姓名:学生学号:院(系):机电工程学院年级专业:机械设计制造及其自动化指导教师:二〇〇七年六月攀枝花学院本科毕业设计摘要摘要本设计是CA6140杠杆零件的加工工艺规程及一些工序的专用夹具设计。
CA6140杠杆零件的主要加工表面是平面及孔。
一般来说,保证平面的加工精度要比保证孔的加工精度容易。
因此,本设计遵循先面后孔的原则。
并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔的加工精度。
基准的选择以杠杆Φ孔及其下表面作为精基准。
先将底面加工出来,45Φ外圆面作为粗基准,以25然后作为定位基准,在以底面作为精基准加工孔。
整个加工过程选用组合机床。
在夹具方面选用专用夹具。
考虑到零件的结构尺寸简单,夹紧方式多采用手动夹紧,夹紧简单,机构设计简单,且能满足设计要求。
关键词杠杆零件,加工工艺,夹具,定位,夹紧攀枝花学院本科毕业设计ABSTRACTABSTRACTThis paper is to design the craft processes of making the CA6140 lever spare parts and some specialized tongs in the process. The CA6140 lever spare part primarily processes the surface and bores. Generally speaking, to guarantee the accuracy of the flat surface process is easier than that of the bore. Therefore, this design follows the principle that surface first and then the bore, and definitely divides the process of flat surface and bore into coarse processes and precise processes to guarantee the bore processes. The basic choice is to consider 45 outside circle as rough basis and to consider 25 bore and its next surface as precise basis. The bottom is first processed out to be fixed position basis, and process the bore using the bottom as the precise basis. The whole processes choose the machine bed. In the aspects of tongs choosing, specialized tongs are used. In consideration of the simple construction size of the spare parts, clipping by hands is adopted. It is simple, and the organization design is simple, and can satisfy the design request.Key Words Lever spare parts, craft proces , tongs, fixed position, tight clip摘要 (Ⅰ)ABSTRSCT (Ⅱ)1 绪论 (1)1.1课题背景及发展趋势 (1)1.2 夹具的基本结构及设计内容 (1)2 杠杆加工工艺规程设计 (3)2.1零件的分析 (3)2.1.1零件的作用 (3)2.1.2零件的工艺分析 (3)2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施 (4)2.2.1确定毛坯的制造形式 (4)2.2.2基面的选择 (4)2.2.3确定工艺路线 (4)2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (5)2.2.5确定切削用量 (6)2.2.6确定基本工时 (17)2.3小结 (23)3 专用夹具设计 (24)3.1加工工艺孔Φ25夹具设计 (24)3.1.1定位基准的选择 (24)3.1.2切削力的计算与夹紧力分析 (24)3.1.3夹紧元件及动力装置确定 (25)3.1.4钻套、衬套、钻模板及夹具体设计 (26)3.1.5夹具精度分析 (27)3.1.6夹具设计及操作的简要说明 (27)3.2粗精铣宽度为30mm的下平台夹具设计 (28)3.2.1定位基准的选择 (28)3.2.2定位元件的设计 (28)3.2.3定位误差分析 (29)3.2.4铣削力与夹紧力计算 (29)3.2.5夹具体槽形与对刀装置设计 (30)3.2.6夹紧装置及夹具体设计 (33)3.2.7夹具设计及操作的简要说明 (34)3.3钻M8螺纹孔夹具设计 (34)3.3.1定位基准的选择 (34)3.3.2定位元件的设计 (35)3.3.3定位误差分析 (36)3.3.4钻削力与夹紧力的计算 (36)3.3.5钻套、衬套、钻模板及夹具体设计 (37)3.3.6夹紧装置的设计 (38)3.3.7夹具设计及操作的简要说明 (38)3.4小结 (39)4 总结 (40)参考文献 (41)致谢 (42)1 绪论加工工艺及夹具毕业设计是对所学专业知识的一次巩固,是在进行社会实践之前对所学各课程的一次深入的综合性的总复习,也是理论联系实际的训练。
机床夹具已成为机械加工中的重要装备。
机床夹具的设计和使用是促进生产发展的重要工艺措施之一。
随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。
1.1课题背景及发展趋势材料、结构、工艺是产品设计的物质技术基础,一方面,技术制约着设计;另一方面,技术也推动着设计。
从设计美学的观点看,技术不仅仅是物质基础还具有其本身的“功能”作用,只要善于应用材料的特性,予以相应的结构形式和适当的加工工艺,就能够创造出实用,美观,经济的产品,即在产品中发挥技术潜在的“功能”。
技术是产品形态发展的先导,新材料,新工艺的出现,必然给产品带来新的结构,新的形态和新的造型风格。
材料,加工工艺,结构,产品形象有机地联系在一起的,某个环节的变革,便会引起整个机体的变化。
工业的迅速发展,对产品的品种和生产率提出了愈来愈高的要求,使多品种,对中小批生产作为机械生产的主流,为了适应机械生产的这种发展趋势,必然对机床夹具提出更高的要求。
1.2 夹具的基本结构及夹具设计的内容按在夹具中的作用,地位结构特点,组成夹具的元件可以划分为以下几类:(1)定位元件及定位装置;(2)夹紧元件及定位装置(或者称夹紧机构);(3)夹具体;(4)对刀,引导元件及装置(包括刀具导向元件,对刀装置及靠模装置等);(5)动力装置;(6)分度,对定装置;(7)其它的元件及装置(包括夹具各部分相互连接用的以及夹具与机床相连接用的紧固螺钉,销钉,键和各种手柄等);每个夹具不一定所有的各类元件都具备,如手动夹具就没有动力装置,一般的车床夹具不一定有刀具导向元件及分度装置。
反之,按照加工等方面的要求,有些夹具上还需要设有其它装置及机构,例如在有的自动化夹具中必须有上下料装置。
专用夹具的设计主要是对以下几项内容进行设计:(1)定位装置的设计;(2)夹紧装置的设计;(3)对刀-引导装置的设计;(4)夹具体的设计;(5)其他元件及装置的设计。
2 杠杆加工工艺规程设计2.1零件的分析2.1.1零件的作用题目给出的零件是CA6140的杠杆。
它的主要的作用是用来支承、固定的。
要求零件的配合要符合要求。
2.1.2零件的工艺分析零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,但塑性较差、脆性高,为此以下是杠杆需要加工表面以及加工表面的位置要求。
现分析如下:(1)主要加工面:1)小头钻Φ0.023025+以及与此孔相通的Φ14阶梯孔、M8螺纹孔;2)钻Φ0.1012.7+锥孔及铣Φ0.1012.7+锥孔平台;3)钻2—M6螺纹孔;4)铣杠杆底面及2—M6螺纹孔端面。
(2)主要基准面:1)以Φ45外圆面为基准的加工表面这一组加工表面包括:Φ0.023025+的孔、杠杆下表面2)以Φ0.023025+的孔为中心的加工表面这一组加工表面包括:Φ14阶梯孔、M8螺纹孔、Φ0.1012.7+锥孔及Φ0.1012.7+锥孔平台、2—M6螺纹孔及其倒角。
其中主要加工面是M8螺纹孔和Φ0.1012.7+锥孔平台。
杠杆的Φ25孔的轴线合两个端面有着垂直度的要求。
现分述如下:本套夹具中用于加工Φ25孔的是立式钻床。
工件以Φ25孔下表面及Φ45孔外圆面为定位基准,在定位块和V 型块上实现完全定位。
加工Φ25时,由于孔表面粗糙度为 1.6a R m μ=。
主要采用钻、扩、铰来保证其尺寸精度。
本套夹具中用于加工杠杆的小平面和加工Φ12.7是立式铣床。
工件以0.023025+Φ 孔及端面和水平面底为定位基准,在长销、支承板和支承钉上实现完全定位。
加工表面:包括粗精铣宽度为30mm 的下平台、钻Ф12.7的锥孔,由于30mm 的下平台的表面、孔表面粗糙度都为 6.3a R m μ=。
其中主要的加工表面是孔Ф12.7,要用Ф12.7钢球检查。
本套夹具中用于加工与Φ25孔相通的M8螺纹底孔是用立式钻床。
工件以0.023025+Φ孔及其下表面和宽度为30mm 的下平台作为定位基准,在大端面长圆柱销、支承板和支承钉上实现完全定位。
加工M8螺纹底孔时,先用Φ7麻花钻钻孔,再用M8的丝锥攻螺纹。
2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施2.2.1确定毛坯的制造形式零件的材料HT200。
由于年产量为4000件,达到大批生产的水平,而且零件的轮廓尺寸不大,铸造表面质量的要求高,故可采用铸造质量稳定的,适合大批生产的金属模铸造。
便于铸造和加工工艺过程,而且还可以提高生产率。
2.2.2基面的选择(1)粗基准的选择对于本零件而言,按照粗基准的选择原则,选择本零件的不加工表面是加强肋所在的肩台的表面作为加工的粗基准,可用装夹对肩台进行加紧,利用一个V形块支承Φ45圆的外轮廓作主要定位,以限制z、z、y、y 四个自由度。
再以一面定位消除x、x两个自由度,达到完全定位,就可加工Φ25的孔。
(2)精基准的选择主要考虑到基准重合的问题,和便于装夹,采用Φ25的孔作为精基准。
