CAD常用命令介绍(选择修改)

CAD快捷键命令大全CAD是一款广泛应用于工程设计和制图的计算机辅助设计软件。

为了提高工作效率，CAD提供了大量的快捷键命令，可以通过按键组合来执行各种操作。

本文将为您介绍CAD中常用的快捷键命令，帮助您更高效地使用CAD进行设计工作。

1. 常用操作命令1.1 移动命令：M（Move）移动命令允许您将选定的对象从一个位置移动到另一个位置。

按下"M"键后，选择要移动的对象，然后指定基点和目标点即可完成移动操作。

1.2 复制命令：CO（Copy）复制命令用于将选定的对象复制到指定位置。

按下"CO"键后，选择要复制的对象，然后指定基点和目标点即可完成复制操作。

1.3 旋转命令：RO（Rotate）旋转命令可将选定对象按指定角度顺时针或逆时针旋转。

按下"RO"键后，选择要旋转的对象，然后指定旋转中心和旋转角度即可完成旋转操作。

1.4 缩放命令：SC（Scale）缩放命令用于按指定比例对选择的对象进行缩放。

按下"SC"键后，选择要缩放的对象，然后指定基点和缩放比例即可完成缩放操作。

1.5 偏移命令：O（Offset）偏移命令允许您从原始对象创建一个与之平行的新对象。

按下"O"键后，选择要偏移的对象，然后指定偏移距离和偏移方向即可完成偏移操作。

1.6 数组命令：AR（Array）数组命令允许您创建并列的对象副本。

按下"AR"键后，选择要复制的对象，然后指定基点、行数和列数即可完成数组操作。

2. 绘图命令2.1 直线命令：L（Line）直线命令用于绘制直线段。

按下"L"键后，指定起点和终点即可完成直线绘制。

2.2 圆命令：C（Circle）圆命令用于绘制圆。

按下"C"键后，指定圆心和半径即可完成圆的绘制。

2.3 弧命令：A（Arc）弧命令用于绘制弧线。

CAD最常用命令大全(实用版)-cad常用命令-cad常见命令一、CAD基本命令L：绘制直线，可以指定起点、终点、长度、角度等。

ML：绘制多段线，可以绘制由直线和弧段组成的连续图形。

PL：绘制多边形，可以指定边数、中心点、半径、边长等。

PE：编辑多段线或者多边形，可以添加或者删除顶点、改变宽度、转换为曲线等。

SPL：绘制样条曲线，可以通过指定控制点或者拟合点来创建平滑的曲线。

SPE：编辑样条曲线，可以修改控制点或者拟合点的位置、增加或者减少控制点或者拟合点的数量等。

XL：绘制射线，可以指定起点和方向，创建一条无限长的直线。

A：绘制圆弧，可以指定圆心、半径、起点、终点、夹角等。

C：绘制圆，可以指定圆心、半径、直径等。

DO：绘制圆环，可以指定内外圆的圆心、半径、直径等。

EL：绘制椭圆，可以指定中心点、长轴端点、短轴长度、旋转角度等。

PO：绘制点，可以指定位置、大小、样式等。

DCE：设置当前图层的颜色、线型、线宽等属性。

LA：管理图层，可以创建、删除、重命名、冻结、解冻等图层操作。

LI：显示图形信息，可以查看图形的坐标、长度、面积、周长等数据。

DI：测量距离，可以测量两个点之间的水平距离、垂直距离、总距离等。

DA：测量角度，可以测量两条直线之间的夹角或者两个圆弧之间的夹角等。

ID：显示当前光标位置的坐标值。

二、CAD修改命令E：擦除图形，可以删除选中的图形或者全部图形。

U：撤销上一步操作，可以恢复被修改或者删除的图形。

REDO：重做上一步操作，可以取销撤销的操作。

OOPS：恢复上一次被擦除的图形，不影响其他操作。

TR：修剪图形，可以根据指定的边界对象来删除图形的部份区域。

EX：延伸图形，可以根据指定的边界对象来延长或者缩短图形。

BR：打断图形，可以在指定的两个点处将图形分割为两部份。

J：连接图形，可以将两个或者多个相邻的图形合并为一个图形。

F：填充图形，可以为闭合的图形添加填充颜色或者图案。

H：绘制阴影，可以为闭合的图形添加三维效果的阴影。

CAD中的编辑命令与修改技巧CAD（计算机辅助设计）是一种常用的工程设计软件，广泛应用于建筑设计、机械制图等领域。

在使用CAD软件时，编辑命令和修改技巧是非常重要的，它们可以帮助我们高效地完成绘图任务。

本文将介绍一些常用的CAD编辑命令和修改技巧，希望对读者有所帮助。

1. 移动命令移动命令在CAD中非常常用，它可以将选择的对象在平面内进行平移。

通过点击编辑菜单栏中的“移动”按钮或输入“MOVE”命令，可以进入移动命令模式。

在移动命令模式下，选择需要移动的对象，然后指定基点和目标点，即可完成移动操作。

移动命令也支持相对移动，可以输入相对坐标值或指定角度进行平移。

2. 复制命令复制命令和移动命令类似，不同之处在于复制命令会在原位置产生一个副本。

复制命令可以通过点击编辑菜单栏中的“复制”按钮或输入“COPY”命令进入。

选择需要复制的对象，然后指定基点和目标点，即可完成复制操作。

复制命令也支持相对复制，可以输入相对坐标值或指定角度进行复制。

3. 旋转命令旋转命令可以将选择的对象按照指定角度进行旋转。

通过点击编辑菜单栏中的“旋转”按钮或输入“ROTATE”命令，可以进入旋转命令模式。

在旋转命令模式下，选择需要旋转的对象，然后指定旋转中心点和旋转角度，即可完成旋转操作。

4. 缩放命令缩放命令可以将选择的对象按照指定比例进行放大或缩小。

通过点击编辑菜单栏中的“缩放”按钮或输入“SCALE”命令，可以进入缩放命令模式。

在缩放命令模式下，选择需要缩放的对象，然后指定基点和比例因子，即可完成缩放操作。

5. 镜像命令镜像命令可以将选择的对象按照指定直线进行镜像变换。

通过点击编辑菜单栏中的“镜像”按钮或输入“MIRROR”命令，可以进入镜像命令模式。

在镜像命令模式下，选择需要镜像的对象，然后指定镜像直线，即可完成镜像操作。

6. 偏移命令偏移命令可以将选择的对象按照指定距离进行平行复制。

通过点击编辑菜单栏中的“偏移”按钮或输入“OFFSET”命令，可以进入偏移命令模式。

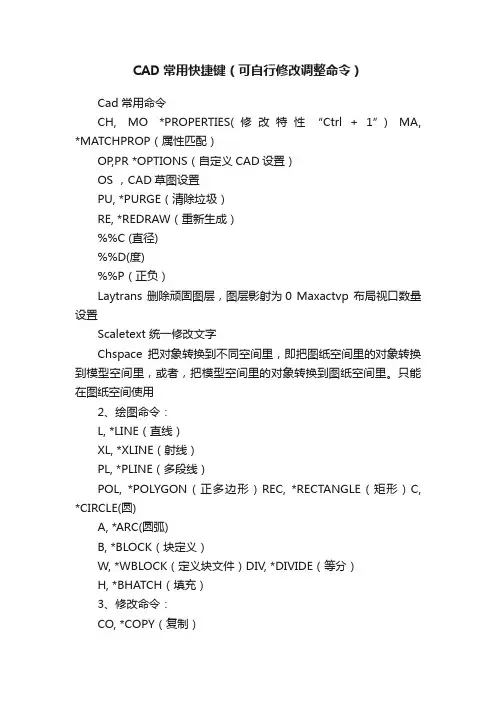

CAD常用快捷键（可自行修改调整命令）Cad常用命令CH, MO *PROPERTIES(修改特性“Ctrl＋1”) MA, *MATCHPROP（属性匹配）OP,PR *OPTIONS（自定义CAD设置）OS ，CAD草图设置PU, *PURGE（清除垃圾）RE, *REDRAW（重新生成）%%C (直径)%%D(度)%%P（正负）Laytrans 删除顽固图层，图层影射为0 Maxactvp 布局视口数量设置Scaletext 统一修改文字Chspace把对象转换到不同空间里，即把图纸空间里的对象转换到模型空间里，或者，把模型空间里的对象转换到图纸空间里。

只能在图纸空间使用2、绘图命令：L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)B, *BLOCK（块定义）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）SC, *SCALE（比例缩放）CHA, *CHAMFER(倒角) F, *FILLET（倒圆角）<br< p=""></br<>Z＋空格＋空格, *实时缩放Z, *局部放大Z空格F空格图形最大化J, *线条合并GBQT,只打开当前选中图层（对2010以上cad）Q, *LAYISO （对cad2007）;隐藏或锁定除选定对象所在图层外的所有图层1, *LAYOFF;关闭选定对象所在的图层2,数个数（相同的对象类型）3, *LAYON;打开图形中的所有图层QQ, *LAYMCUR;将对象图层置为当前图层DD, *LAYMCH;将选定对象的图层更改为与目标图层相匹配5、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）LE, *QLEADER（快速引出标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）6、安装字体及填充图案CAD安装字体：复制字体粘贴到CAD Fonts下面安装填充图案：把图案复制到CAD Support 下面，再复制路径粘贴到CAD选项、文件、添加里面Mirrtext值为0，保持镜像字体不旋转，为1时旋转标平方在2前面输入shift+6,然后按B/A键位下标，在2后面输入shift+6,，再按B/A为上标6.天正常用命令ZDBZ 尺寸标注BGBZ 标高标注TMBZ 图名标注FJDX 分解对象TXDC 图形导出（转T3）以上命令均可对其进行修改，找到适合自己的修改方式。

CAD中常用的选择快捷键命令有哪些在CAD（计算机辅助设计）软件中，选择是一个非常常见且重要的操作。

为了提高工作效率，CAD软件通常提供了各种选择快捷键命令，使得用户可以通过按下快捷键来进行选择操作，而不需要通过鼠标点击菜单或者工具栏。

下面是CAD中常用的选择快捷键命令。

1. 单个对象选择在CAD中，我们经常需要选择单个对象进行编辑或者移动。

以下是常用的选择快捷键命令：- "P"：选择点（Point），按下P键后，可以通过鼠标点击一个点来选择对象。

- "L"：选择直线（Line），按下L键后，可以通过鼠标点击一条直线来选择对象。

- "C"：选择圆（Circle），按下C键后，可以通过鼠标点击一个圆来选择对象。

- "R"：选择矩形（Rectangle），按下R键后，可以通过鼠标点击一个矩形来选择对象。

2. 多个对象选择在CAD中，有时候我们需要同时选择多个对象进行批量操作。

以下是常用的选择快捷键命令：- "A"：选择所有（All），按下A键后，可以选择当前图层上的所有对象。

- "W"：窗口选择（Window），按下W键后，可以通过鼠标拖动窗口来选择对象。

- "C"：交叉选择（Crossing），按下C键后，可以通过鼠标拖动交叉选择对象。

- "F"：选择过滤（Filter），按下F键后，可以通过指定对象的属性进行选择。

3. 快速选择在CAD中，有时候我们需要根据某些条件来选择对象。

以下是常用的快速选择快捷键命令：- "Ctrl+A"：选择所有对象，相当于"A"命令。

- "Ctrl+W"：窗口选择，相当于"W"命令。

- "Ctrl+Shift+W"：反向窗口选择，选择窗口未选中的对象。

CAD快捷键命令技巧大全CAD（计算机辅助设计）软件是工程师和设计师经常使用的强大工具。

为了提高效率，熟练掌握CAD软件中的快捷键命令是必不可少的。

本文将为您介绍一些CAD软件中常用的快捷键命令技巧，帮助您更高效地进行设计和绘图工作。

一、移动和选择命令1. 移动命令：M使用M键盘快捷键可以快速进入移动命令，将选定的对象从一个位置移动到另一个位置。

通过指定基点和目标点，可以轻松完成移动操作。

2. 复制命令：CP使用CP键盘快捷键可以快速进入复制命令，将选定的对象从一个位置复制到另一个位置。

通过指定基点和目标点，可以轻松完成复制操作。

3. 旋转命令：RO使用RO键盘快捷键可以快速进入旋转命令，将选定的对象围绕一个基点进行旋转。

通过指定旋转角度或通过选择对象上的两个点确定旋转角度，可以轻松完成旋转操作。

4. 缩放命令：SC使用SC键盘快捷键可以快速进入缩放命令，通过指定缩放比例或通过选择对象的两个点来调整对象的大小。

通过缩放命令，可以轻松改变对象的尺寸。

5. 镜像命令：MI使用MI键盘快捷键可以快速进入镜像命令，将选定的对象以一个指定的轴为镜像线进行镜像操作。

镜像操作可用于在设计中创建对称的图案。

6. 选择命令：SELECT使用SELECT键盘快捷键可以快速进入选择命令，通过框选、选择单个对象或选择多个对象的方式来选定需要操作的对象。

选择命令是CAD中最常用的命令之一，提高了设计和编辑的效率。

二、绘图和编辑命令1. 直线命令：LINE使用LINE键盘快捷键可以快速进入直线命令，通过指定起点和终点，可以绘制直线。

直线命令是CAD中最基本的绘图命令之一。

2. 圆命令：CIRCLE使用CIRCLE键盘快捷键可以快速进入圆命令，通过指定圆心和半径，可以绘制圆形。

圆命令是CAD中常用的绘图命令之一。

3. 弧命令：ARC使用ARC键盘快捷键可以快速进入弧命令，通过指定弧的起点、终点和半径或通过选择需要弧化的对象，可以绘制弧。

CAD常用命令表大全一、绘图命令1、｀LINE`（直线）：用于绘制直线段。

操作方法：指定起点和终点的坐标。

示例：输入｀LINE` 命令，然后在绘图区域依次点击两个点，即可绘制出一条直线。

2、｀CIRCLE`（圆）：绘制圆形。

有多种绘制方式，如指定圆心和半径、圆心和直径、三点画圆等。

例如：选择“圆心和半径”方式，输入｀CIRCLE` 命令，指定圆心位置，输入半径值，即可画出圆。

3、｀ARC`（圆弧）：创建圆弧。

可以通过指定起点、终点、圆心、半径等方式绘制。

操作：输入｀ARC` 命令，根据提示选择相应的绘制方式。

4、｀RECTANG`（矩形）：绘制矩形。

可指定两个对角点，或者指定长度、宽度和角度。

举例：输入｀RECTANG` 命令，点击两个对角点，就能生成矩形。

5、｀POLYGON`（正多边形）：绘制正多边形。

需指定边数和中心点。

比如：输入｀POLYGON` 命令，输入边数，指定中心点，可完成正多边形的绘制。

二、修改命令1、｀ERASE`（删除）：删除选中的对象。

先选择要删除的对象，然后输入｀ERASE` 命令。

2、｀COPY`（复制）：复制选中的对象。

选择对象，输入｀COPY` 命令，指定基点和位移点。

3、｀MIRROR`（镜像）：沿指定的对称轴创建对象的镜像副本。

选择对象，输入｀MIRROR` 命令，指定镜像线的两点。

4、｀OFFSET`（偏移）：创建与选定对象平行的新对象。

输入｀OFFSET` 命令，指定偏移距离，选择要偏移的对象。

5、｀ROTATE`（旋转）：绕指定点旋转对象。

选择对象，输入｀ROTATE` 命令，指定旋转基点和旋转角度。

三、编辑命令1、｀TRIM`（修剪）：修剪对象以与其他对象的边界相交。

输入｀TRIM` 命令，选择作为边界的对象，然后选择要修剪的对象。

2、｀EXTEND`（延伸）：将对象延伸到指定的边界。

输入｀EXTEND` 命令，选择边界对象，再选择要延伸的对象。

3、｀FILLET`（圆角）：在两条直线、圆弧或多段线之间创建圆角。

CAD快速选择与编辑命令在使用CAD软件进行建模和设计时，掌握快速选择和编辑命令是非常重要的。

这些命令可以帮助用户快速选择和修改需要的元素，提高工作效率。

本文将介绍一些常用的CAD快速选择和编辑命令，以帮助读者更好地使用CAD软件。

1. 快速选择命令快速选择命令是CAD软件中非常实用的一个功能，可以根据一定的条件快速选择所需的元素。

我们可以通过以下方式来使用快速选择命令：- 单击工具栏中的“选择”图标，或者使用快捷键“S”来调用快速选择命令。

- 在命令行中输入“SELECT”，然后按回车键。

在调用快速选择命令后，屏幕会弹出一个“选择”窗口，用户可以根据需要设置选择条件。

常用的选择条件有：- 单击“选择窗口”按钮，然后拖动鼠标来画一个选择框，选择框内的元素将被选中。

- 单击“选择交叉窗口”按钮，然后拖动鼠标来画一个交叉选择框，该选择框与选中元素的边界相交的元素将被选中。

- 单击“选择多边形”按钮，然后依次单击鼠标指定多边形的各个顶点，多边形内的元素将被选中。

- 单击“选择对象”按钮，然后依次单击鼠标指定需要选择的元素，用于快速选择单个元素。

除了以上的选择条件，还可以通过设置过滤条件来筛选需要的元素。

例如，可以通过选择指定层、颜色、线型等来选择特定的元素。

2. 编辑命令在CAD软件中，编辑命令可以帮助用户修改已绘制的图形元素，包括移动、复制、删除、修改属性等操作。

以下是几个常用的编辑命令：- 移动命令（MOVE）：该命令可以将选中的元素在平面上按照指定的距离和方向进行移动。

用户只需选择需要移动的元素，然后指定移动的目标位置即可。

- 复制命令（COPY）：该命令可以将选中的元素进行复制，生成一个与原元素相同的副本。

用户只需选择需要复制的元素，然后指定复制的目标位置即可。

- 拉伸命令（STRETCH）：该命令可以改变选中元素的形状和长度。

用户只需选择需要拉伸的元素，然后指定拉伸的起点和终点即可。

- 缩放命令（SCALE）：该命令可以按照比例因子来缩放选中的元素。

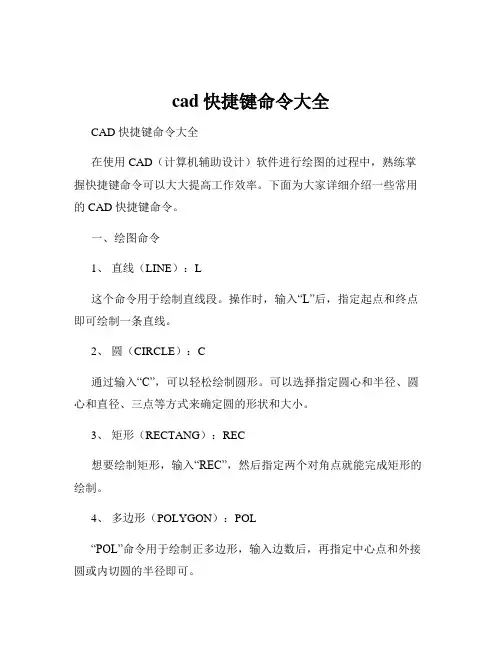

CAD快捷键-CAD常用快捷键命令大全CAD 快捷键 CAD 常用快捷键命令大全在 CAD（计算机辅助设计）的使用过程中，熟练掌握快捷键命令可以大大提高工作效率。

下面就为大家详细介绍一些 CAD 常用的快捷键命令。

一、绘图命令1、｀L`：直线命令。

用于绘制直线段。

2、｀C`：圆命令。

可以快速绘制圆形。

3、｀REC`：矩形命令。

方便地创建矩形图形。

4、｀POL`：正多边形命令。

能绘制各种边数的正多边形。

5、｀A`：圆弧命令。

轻松绘制圆弧曲线。

二、修改命令1、｀E`：删除命令。

选中对象后按下此键可将其删除。

2、｀M`：移动命令。

移动选定的图形对象到新的位置。

3、｀CO`：复制命令。

复制选中的对象。

4、｀RO`：旋转命令。

按照指定的角度旋转对象。

5、｀S`：拉伸命令。

通过拉伸或缩短来改变图形的形状。

三、标注命令1、｀DLI`：线性标注命令。

用于标注直线的长度。

2、｀DAL`：对齐标注命令。

适用于标注倾斜的线段长度。

3、｀DRA`：半径标注命令。

标注圆或圆弧的半径。

4、｀DDI`：直径标注命令。

标注圆或圆弧的直径。

四、对象捕捉命令1、｀F3`：对象捕捉开关。

按下可打开或关闭对象捕捉功能。

2、｀OSNAP`：设置对象捕捉模式。

可以选择捕捉端点、中点、圆心等。

五、视图操作命令1、｀P`：平移视图命令。

通过鼠标拖动来平移视图。

2、｀Z`：缩放命令。

可以放大或缩小视图显示比例。

3、｀A`：全部缩放命令。

将所有图形对象显示在当前窗口中。

六、其他常用命令1、｀Ctrl ＋ S`：保存命令。

及时保存工作成果，防止数据丢失。

2、｀Ctrl ＋ Z`：撤销命令。

撤销上一步的操作。

3、｀Ctrl ＋ C`：复制命令。

与“CO”命令类似，但常用于在不同文件或软件之间复制内容。

4、｀Ctrl ＋ V`：粘贴命令。

将复制的内容粘贴到指定位置。

掌握这些CAD 快捷键命令，能够让您在绘图过程中更加得心应手，减少鼠标操作，提高绘图速度和精度。
