现代电动门锁的结构与拆装
三、门锁的更换
1、从蓄电池负极端子断开电缆
2、脱开3个卡爪并拆下前门内把手框
3、脱开2个卡子和6个卡爪，拆下 前扶手座上板，并断开连接器
4、拆下3个螺钉和电动车窗升降器主开关总成
5、脱开2个卡爪并拆下电动车窗升降器开关总 成
6、脱开卡爪并拆下门控灯总成
7、脱开卡爪并断开车门扶手盖并拆下2个 螺钉
当所有车门锁止时，按下解锁开关导致车内照明灯随解锁操作同步 亮起
以下是进入自诊断模式的方式：系统在诊断模式下时，如果车门控 制接收器从车门控制发射器处接收到正常的无线电波，它使车内照 明灯以对应各个开关功能的正常方式闪烁；使用智能检测仪读取DTC
能将6类发射的识读码注册到车门控制器包含的EEPROM中（写入和 存储）
41、安装卡爪并紧固门控灯总成 （如果有配置）
42、安装电动车窗升降器开关总 成并紧固2个卡爪
43、使用十字螺丝刀安装3个螺钉 和电动车窗升降器主开关总成
44、安装前扶手座上板并连接上连 接器ꎬ然后紧固2个卡子和6个卡爪
45、安装前门内把手框并紧固3个 卡爪
46、将蓄电池负极端子连接上电 缆
一、电动门锁的功能
中央控 制
速度控 制
单独控 制
• 能对车门及行李舱锁进 行集中控制。
• 当车速到达一定值时， 各个车门能自动锁定。
• 中控门锁系统不工作时， 乘客仍可使用各车门的 机械锁扣来开关车门。
二、中控门锁的组成
中 控 门 锁
门锁开关：对中央控制电动门锁系统执 行集中控制，开或关全部或单个车门。 常见的有机械式和电子式。
13、拆下2个螺钉和车门装饰板支 架
14、断开连接器并拆下前门检修 孔盖
15、断开蓄电池负极端子和电动车窗升降 器主开关总成，拆下2个螺栓及前门玻璃分 总成
电子门锁的安装说明
电子门锁的安装说明电子门锁是一种高科技的门锁系统，具有便捷、安全的特点。
以下是电子门锁的安装说明。
一、准备工作：1. 打开门锁包装，将里面的零件和配件清点齐全。
2. 仔细阅读安装说明书，了解门锁的工作原理和安装要点。
3. 进行施工准备，确保门锁安装位置的平整、稳固。
二、安装过程：1. 将电子门锁安装板固定在门框上，使用螺丝刀拧紧螺丝。
2. 将门锁主体安装在安装板上，确认位置合适后，使用螺丝刀将螺丝拧紧。
3. 连接电源线，将电源线从门锁主体引出，根据指示线路进行连接。
4. 连接其他配件，根据需要连接防撬报警器、门铃等配件，确保线路连接牢固。
5. 完成连接后，将电子门锁主体与安装板对齐，轻轻抬起门锁主体，插入安装板并按下锁住。
三、调试与设置：1. 开启电源，使用电子门锁配套的开启电源工具将门锁主体的电源打开。
2. 进行用户身份验证设置，按照说明书中的方式设置用户密码或指纹等。
确保用户身份验证方式被正确设置。
3. 测试门锁功能，按下门锁的开锁按钮，确认门锁正常解锁。
再按下锁住按钮，确认门锁正常锁定。
4. 设置其他功能，根据需要设置指纹添加、删除、密码修改等功能。
按照说明书的指示进行设置。
四、使用与维护：1. 仔细阅读用户手册，了解电子门锁的使用方法和注意事项。
2. 定期检查门锁的工作状态，保持门锁主体和配件的清洁干燥。
3. 遇到问题或故障时，及时联系厂家或售后服务，不要私自拆卸或修理。
五、安全注意事项：1. 安装过程中，确保电源已经关闭，以免发生触电事故。
2. 在设置用户身份验证方式时，保证密码或指纹等的机密性，避免泄露和被他人盗用。
3. 在使用电子门锁时，确保门锁主体和相关设备的正常工作状态，以免影响门锁的安全性能。
六、法律责任：1. 在安装电子门锁前，应了解并遵守当地相关的法律法规和规章制度。
2. 在使用电子门锁时，应遵守公共安全规定，不得利用门锁从事非法活动。
七、免责声明：1. 本安装说明仅供参考，具体操作以厂家提供的说明书为准。

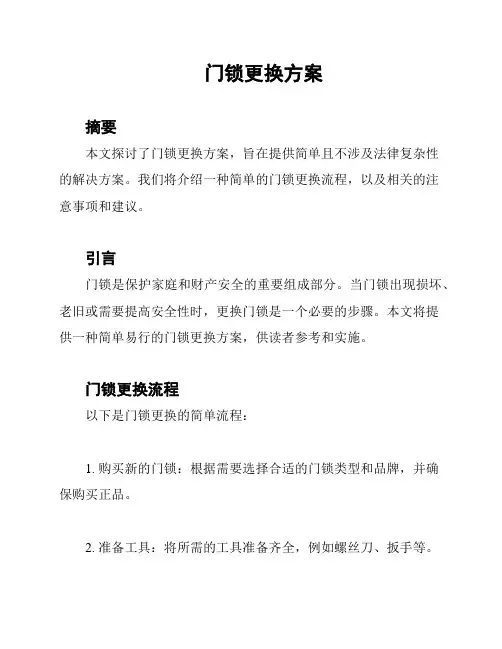

门锁更换技术措施
门锁更换技术措施一、前期准备。
1.1 工具准备。
门锁更换可不是空手就能干的事儿，得先把工具备齐喽。
像螺丝刀，那是必不可少的，十字的和一字的都得有，就像战士上战场得带好武器一样。
还有扳手，如果是那种需要拆卸螺母的门锁，没有扳手可就抓瞎了。
另外，新的门锁得提前买好，可别到时候拆了旧的没新的换，那就成了“拆东墙补西墙”，最后啥也干不成。
1.2 了解门锁类型。
不同的门锁那结构可大不一样。
有的是传统的机械锁，简单直接；有的是智能锁，高科技满满。
在动手之前，一定要搞清楚自己家是啥类型的锁，这就好比医生看病得先知道病症一样。
要是稀里糊涂就开始换，可能会越弄越糟，那可就是“费力不讨好”了。
二、拆卸旧锁。
2.1 拆除锁芯。
一般来说，先从锁芯下手。
用螺丝刀拧下固定锁芯的螺丝，这时候得小心点儿，螺丝可别弄丢了，要是丢了就像做饭没了盐，味道全没了。
拧下螺丝后，轻轻抽出锁芯，这就像把困在笼子里的小鸟放出来一样，不过这个“小鸟”咱可不能再用了。
2.2 拆卸锁体。
锁芯拆完了就轮到锁体了。
找到锁体上的螺丝，通常在门的侧面或者背面。
把这些螺丝都拧下来，然后把锁体从门上取下来。
这过程就像拆拼图一样，一块一块地来，可不能心急，心急吃不了热豆腐嘛。
2.3 清理门面。
旧锁拆下来后，门上肯定会留下一些孔洞和痕迹。
这时候拿块抹布把门面擦干净，就像给门洗个脸一样，让它焕然一新，这样新锁安装上去才会服服帖帖的。
三、安装新锁。
3.1 安装锁体。
先把新锁的锁体放到门上合适的位置，就像给门穿上一件新衣服一样，要对好位置。
然后用螺丝把锁体固定住，螺丝要拧紧，可不能松松垮垮的，不然新锁就不牢固，那这新锁就成了“纸糊的灯笼”，中看不中用。
3.2 安装锁芯。
锁体安装好后就可以安装锁芯了。
把锁芯插入锁体对应的孔里，然后用螺丝刀拧上螺丝。
这时候要检查一下锁芯是否能够灵活转动，就像检查汽车的轮子是否能正常转动一样，这关系到新锁能不能正常使用。
如果发现锁芯转动不灵活，就得调整一下，可不能将错就错。

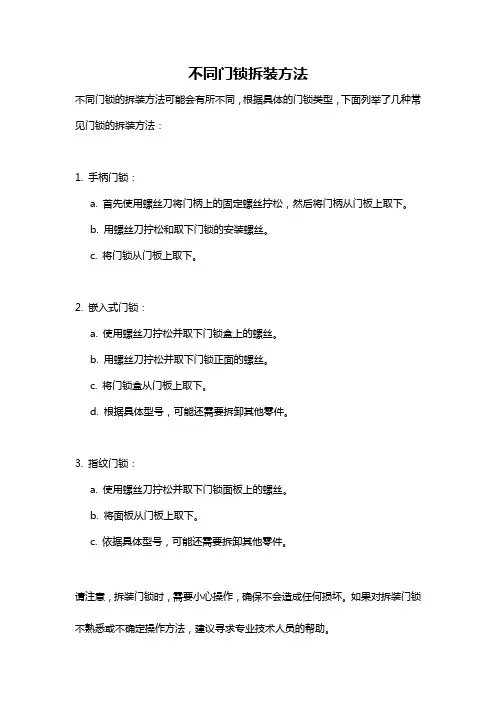

不同门锁拆装方法
不同门锁拆装方法
不同门锁的拆装方法可能会有所不同，根据具体的门锁类型，下面列举了几种常见门锁的拆装方法：
1. 手柄门锁：
a. 首先使用螺丝刀将门柄上的固定螺丝拧松，然后将门柄从门板上取下。
b. 用螺丝刀拧松和取下门锁的安装螺丝。
c. 将门锁从门板上取下。
2. 嵌入式门锁：
a. 使用螺丝刀拧松并取下门锁盒上的螺丝。
b. 用螺丝刀拧松并取下门锁正面的螺丝。
c. 将门锁盒从门板上取下。
d. 根据具体型号，可能还需要拆卸其他零件。
3. 指纹门锁：
a. 使用螺丝刀拧松并取下门锁面板上的螺丝。
b. 将面板从门板上取下。
c. 依据具体型号，可能还需要拆卸其他零件。
请注意，拆装门锁时，需要小心操作，确保不会造成任何损坏。
如果对拆装门锁不熟悉或不确定操作方法，建议寻求专业技术人员的帮助。

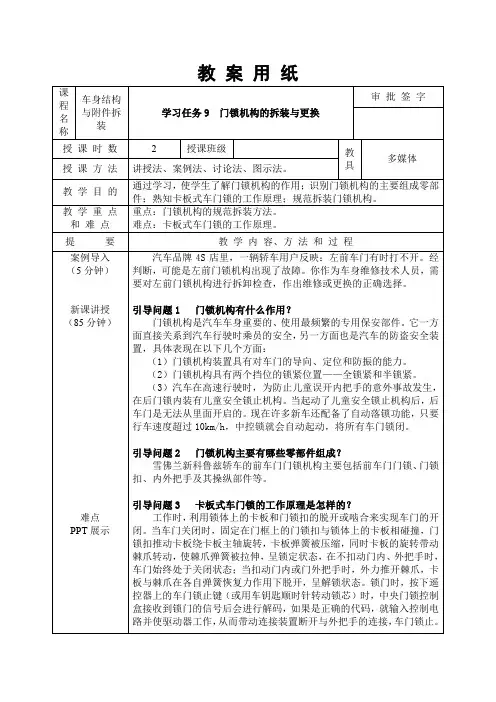

《学习任务9 门锁机构的拆装与更换》教案
教案用纸
课程名称
车身结构与附件拆装
学习任务9门锁机构的拆ห้องสมุดไป่ตู้与更换
审批签字
授课时数
2
授课班级
教具
多媒体
授课方法
讲授法、案例法、讨论法、图示法。
教学目的
通过学习，使学生了解门锁机构的作用；识别门锁机构的主要组成零部件；熟知卡板式车门锁的工作原理；规范拆装门锁机构。
教学重点
和难点
重点：门锁机构的规范拆装方法。
（7）整理清洁工位。
讨论：中控门锁的工作原理是怎样的？
门锁机构是使用最为频繁的部件，目前其结构与功能是越来越复杂，但我们较为常见的主要还是卡板式的车门锁，因此了解卡板式车门锁的构造及工作原理很重要。
基础题：门锁机构有什么作用？
提升题：简述门锁机构的拆装方法。
挑战题：查询资料，电动门锁机构常见故障及解决办法有哪些？
引导问题2门锁机构主要有哪些零部件组成？
雪佛兰新科鲁兹轿车的前车门门锁机构主要包括前车门门锁、门锁扣、内外把手及其操纵部件等。
引导问题3卡板式车门锁的工作原理是怎样的？
工作时，利用锁体上的卡板和门锁扣的脱开或啮合来实现车门的开闭。当车门关闭时，固定在门框上的门锁扣与锁体上的卡板相碰撞，门锁扣推动卡板绕卡板主轴旋转，卡板弹簧被压缩，同时卡板的旋转带动棘爪转动，使棘爪弹簧被拉伸，呈锁定状态，在不扣动门内、外把手时，车门始终处于关闭状态；当扣动门内或门外把手时，外力推开棘爪，卡板与棘爪在各自弹簧恢复力作用下脱开，呈解锁状态。锁门时，按下遥控器上的车门锁止键（或用车钥匙顺时针转动锁芯）时，中央门锁控制盒接收到锁门的信号后会进行解码，如果是正确的代码，就输入控制电路并使驱动器工作，从而带动连接装置断开与外把手的连接，车门锁止。
课程名称
车身结构与附件拆装
学习任务9门锁机构的拆ห้องสมุดไป่ตู้与更换
审批签字
授课时数
2
授课班级
教具
多媒体
授课方法
讲授法、案例法、讨论法、图示法。
教学目的
通过学习，使学生了解门锁机构的作用；识别门锁机构的主要组成零部件；熟知卡板式车门锁的工作原理；规范拆装门锁机构。
教学重点
和难点
重点：门锁机构的规范拆装方法。
（7）整理清洁工位。
讨论：中控门锁的工作原理是怎样的？
门锁机构是使用最为频繁的部件，目前其结构与功能是越来越复杂，但我们较为常见的主要还是卡板式的车门锁，因此了解卡板式车门锁的构造及工作原理很重要。
基础题：门锁机构有什么作用？
提升题：简述门锁机构的拆装方法。
挑战题：查询资料，电动门锁机构常见故障及解决办法有哪些？
引导问题2门锁机构主要有哪些零部件组成？
雪佛兰新科鲁兹轿车的前车门门锁机构主要包括前车门门锁、门锁扣、内外把手及其操纵部件等。
引导问题3卡板式车门锁的工作原理是怎样的？
工作时，利用锁体上的卡板和门锁扣的脱开或啮合来实现车门的开闭。当车门关闭时，固定在门框上的门锁扣与锁体上的卡板相碰撞，门锁扣推动卡板绕卡板主轴旋转，卡板弹簧被压缩，同时卡板的旋转带动棘爪转动，使棘爪弹簧被拉伸，呈锁定状态，在不扣动门内、外把手时，车门始终处于关闭状态；当扣动门内或门外把手时，外力推开棘爪，卡板与棘爪在各自弹簧恢复力作用下脱开，呈解锁状态。锁门时，按下遥控器上的车门锁止键（或用车钥匙顺时针转动锁芯）时，中央门锁控制盒接收到锁门的信号后会进行解码，如果是正确的代码，就输入控制电路并使驱动器工作，从而带动连接装置断开与外把手的连接，车门锁止。
物联网技术应用——智能家居 教学课件 ppt 作者 刘修文 主编 徐玮 副主编 马宇平 等参编 第4
▪ 2家庭安防报警需要哪些传感器和探测 器？
▪ 3网络摄像头有何作用？如何与KC868B 型控制主机连接设置？
▪ 4在KC868B型控制主机上怎样进行 (jìnxíng)安防产品的联动设置？
2021/10/19
第第44章 家庭(jiātíng)安防报报警警
28
第二十八页，共29页。
内容(nèiróng)总结
11
第十一页，共29页。
▪ 4.2.6网络摄像头
▪ 网络摄像头或称网络摄像机，是传统 摄像机与网络视频技术相结合的新一代产 品，除了具备(jùbèi)一般传统摄像机所 有的图像捕捉功能外，机内还内置了数字 化压缩控制器和基于Web的操作系统，是 一种通过网络传输动态视频的设备。
2021/10/19
2021/10/19
第第44章 家庭(jiātíng)安防报报警警
20
第二十页，共29页。
▪ 4.3.4家庭室内防火设计
▪ 家庭防火报警系统设计应遵循(zūn xún) 国标GB 50119-2013《火灾自动报警设计 规范》中“住宅建筑火灾自动报警系统设计” 的规定，由家用火灾报警控制器、家用火 灾探测器与火灾声警报器组成。
2021/10/19
第第44章 家庭(jiātíng)安防报报警警
15
第十五页，共29页。
▪ 4.3.2 一体化调谐(tiáoxié)解调器 ▪ 目前大多数卫星数字电视接收机都采用
将调谐(tiáoxié)器和解调器封装在一起的一 体化调谐(tiáoxié)解调器。 ▪ 有些卫星数字电视接收机采用板载调谐 (tiáoxié)器，即将调谐(tiáoxié)器安装在 主板上。
2021/1)安防报报警警
25
第二十五页，共29页。

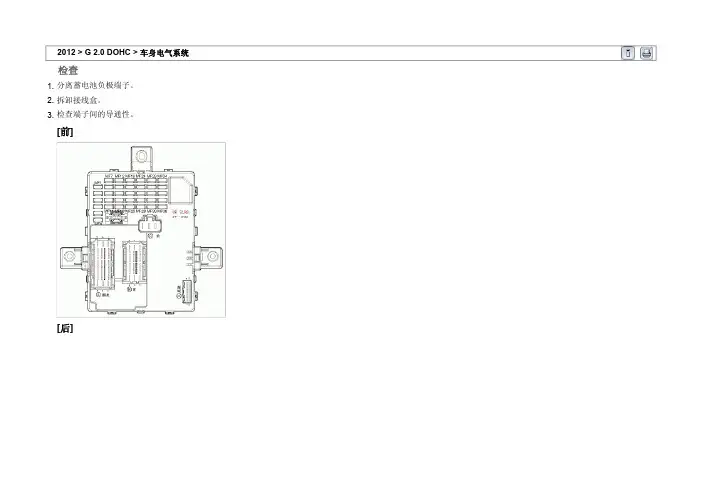

现代索娜塔2.0车身电气电动门锁76
2012 > G 2.0 DOHC > 车身电气系统
检查
1.分离蓄电池负极端子。
2.拆卸接线盒。
3.检查端子间的导通性。
[前]
[后]
门锁
1.当电源和搭铁连接到I/P-E的38号端子和搭铁时,I/P-E 38号端子与I/P-A 21号(或34)端子之间应导通。
2.分离电源时,I/P-E 38号端子与I/P-A 21号(或34)端子之间不应导通。
车门开锁
1.当电源和搭铁连接到I/P-E的38号端子和搭铁时,I/P-E 38号端子与I/P-A 的22号(或35)端子之间应导通。
2.分离电源时,I/P-E 38号端子与I/P-E 22号(或35)端子之间不应导通。
行李箱盖开警告灯
1.当电源和搭铁连接到I/F-C的1号端子和搭铁时,I/F-C 1号端子与I/F-A的36号端子之间应导通。
2.分离电源时,I/F-C 1号端子与I/F-A 36号端子之间不应导通。
使用GDS操作
1.用GDS能迅速诊断电动车门闭锁故障。
GDS强制操作执行器,监测输入/输出值并自我诊断。
2.选择车型和"BCM"。
3.选择要检查的"SJB" 。
4.如果您检查电动车门闭锁系统的当前数据流,选择"当前数据流"。
它提供SJB的输入/输出状态。
5.如果要检查电动门锁的操作,选择"执行器驱动测试"。
了解门锁的原理和结构
了解门锁的原理和结构型弹子门锁属于中、高档门锁，它的保密性和防撬性较强，不锈钢执手球或氧化着色执手球外型美观，即作拉手，又起装饰作用，适用于高级宾馆，大饭店等部门使用。
球型弹子门锁的结构：开销钥匙、按钮、手球、勾子、按钮大管、缺口法兰、勾子挡片、外盘、小管、滑块、螺丝法兰、锁头大管。
球型弹子门锁由锁头、锁体、锁舌、手球四大部份组成。
在介绍该主要零件结构时，重点介绍锁舌和锁体机构的主要零件，这些零件的结构即紧凑又复杂，而且每个零件都有多种作用。
一、锁舌机构锁舌机构是球锁闭启的执行机构，它只要由大锁舌、小锁舌、大托身、小托身、拉片及制动片等零件组成。
1、大托身大托身是带动大锁舌运动的主要零件，杭州开锁公司是大锁舌安装的主体。
大托身的头部是大锁舌铆接部位，中间的长方孔可和拉片上的挂耳配合，外边的台阶是制动片的卡入槽，下部可以卡入滑块夹口，便于滑块的拉动，同时在大托身受推内缩时不受滑块夹口的阻碍。
2、小托身小托身是小锁舌安装的主体，是控制大锁舌自锁的主要原件。
小托身的头部用来装配小锁舌，中间凸出的三角形部位用于推动制动片，以消除制动片对大托身的自锁{大托身被推内缩}。
3、拉片拉片在大锁舌被拉内缩时起定位和解除自锁的作用。
拉片顶部的挂耳可以插到大托身中间的长方孔中，即可拉着大托身一起内缩，又可以在大托身被推内缩时在长方孔中滑动。
拉片两边的支角可以拨动制动片，解除制动片对大托身的自锁{拉大托身收缩时}。
拉片中间的小圆用于本身定位，二边凸起可以使大托身在所形成的槽中运动，下部的卡口可以卡入滑块夹口，在滑块的控制下运动。
4、制动片制动片是大锁舌自锁原件，使大锁舌达到防撬的功能。
它的底部两爪用于安装定位，中间方孔可安装弹簧片，为制动片复位提供动力，顶部的平面是制动平面，可卡入大托身的自锁部位。
二、锁体机构锁体机构是将手球的转动变为锁舌的平动实现闭锁的转化机构。
传动零件主要有锁头大管、小管、滑块、勾子挡片、按钮大管、勾子等零件。

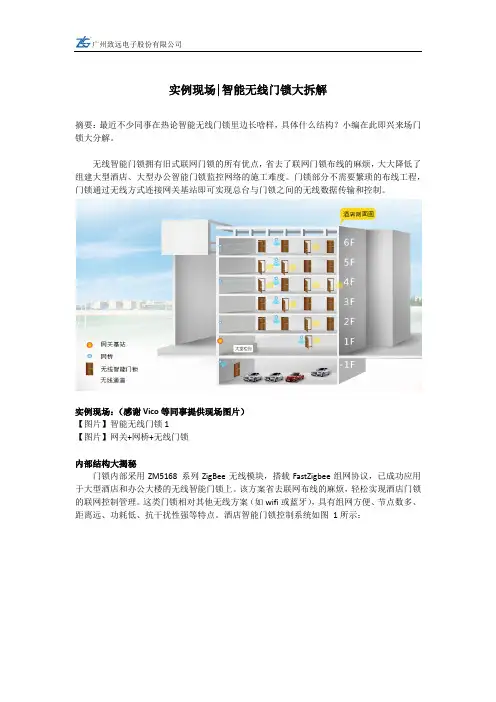

实例现场 智能无线门锁大拆解!
广州致远电子股份有限公司
无线智能门锁 无线智能门锁主要由门禁卡识别系统、采集系统、电锁控制系统和无线 zigbee 通讯系 统组成如图 2 所示。主要负责控制门锁、识别门禁卡、采集电量、门锁状态报警等功能。 其中，无线 zigbee 通讯部分，使用致远电子 ZM5168 模块，可以轻松加入 Fastzigbee 无线组 网，实现与网关基站的通讯。 无线智能门锁功耗说明：其中 ZM5168 模块可由 IO 控制进入低功耗模式，低功耗模式 下电流 100nA，全行业最低，发送模式下电流 18mA，锁具低功耗模式下功耗为 15uA；相当 于用四节 5 号电池每 5s 发一次数据，每次发送接收数据占用 10ms，可以使用超过 3 年时间。
简介：ZBNET-300C-U 为 ZigBee 转以太网设备，
网关基站
方案一的整体解决方案。
方案二：ZBNET-300C-U
应用：作为智能门锁集中器，实现服务器与无线
智能门锁间的信息交互，一般每层楼布置一个，
通过以太网网络将信息汇聚到服务器。
服务器
PC 机 + 上位机软件 -
用户酒店智能门锁系统的联网监控
原文： /Wireless/product_detail.php?id=1
实例现场：（感谢 Vico 等同事提供现场图片） 【图片】智能无线门锁 1 【图片】网关+网桥+无线门锁 内部结构大揭秘
门锁内部采用 ZM5168 系列 ZigBee 无线模块，搭载 FastZigbee 组网协议，已成功应用 于大型酒店和办公大楼的无线智能门锁上。该方案省去联网布线的麻烦，轻松实现酒店门锁 的联网控制管理。这类门锁相对其他无线方案（如 wifi 或蓝牙），具有组网方便、节点数多、 距离远、功耗低、抗干扰性强等特点。酒店智能门锁控制系统如图 1 所示：

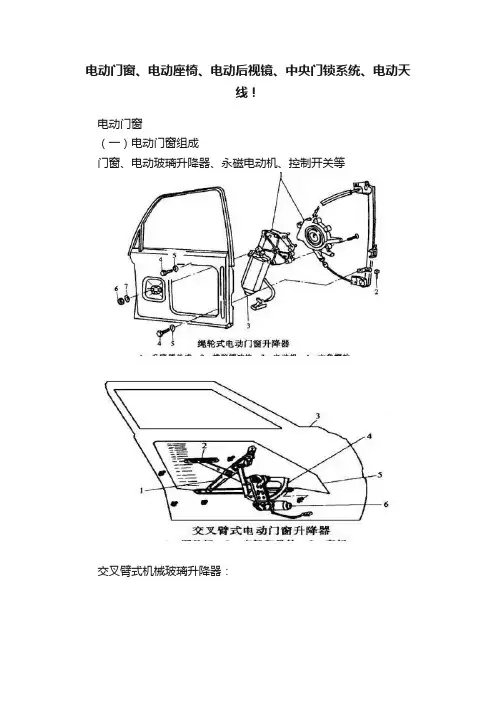

电动门窗、电动座椅、电动后视镜、中央门锁系统、电动天线！
电动门窗、电动座椅、电动后视镜、中央门锁系统、电动天线！电动门窗（一）电动门窗组成门窗、电动玻璃升降器、永磁电动机、控制开关等交叉臂式机械玻璃升降器：桑塔纳前车门：桑塔纳后车门：二）电动门窗控制开关（桑塔纳、捷达）控制电路（桑塔纳、捷达）雅阁：（三）电动门窗控制电路风云：QQ：电动座椅调整方向一般有：前、后滑动；前端上、下；后端上、下；前俯和后仰8个调整方向。
组成：控制开关、传动机构、调整电机雅阁：广本雅阁8种调整方式：广本轿车座椅加热器：电动后视镜组成：控制开关、调整机构电动后视镜开关：电动后视镜开关：电动后视镜及开关：中央门锁系统驾驶员控制锁住驾驶位车门的同时，其它几个车门及后备箱同时锁住。
（一）中央门锁系统组成控制开关、门锁控制器、门锁控制机构1.控制开关（1）门锁控制开关安装：门内扶手上，一般为杠杆式，前推锁门，后推开门。
（2）钥匙开锁报警开关探测钥匙是否插入钥匙门内，插入接通报警电路报警，离开取消报警。
（3）钥匙控制开关安装：两个前门上。
在车外用钥匙开关门时，信号送至ECU控制开、锁门。
（4）行李箱门开启开关安装：位于仪表板下。
拉动此开关便能打开行李箱门。
行李箱门上安装钥匙门，通过钥匙可进行开、锁门。
（5）门控开关安装：每个门上。
车门打开，灯亮。
2.门锁控制器作用：为门锁控制机构提供开门、锁门脉冲电流。
型式：晶体管式；电容式；车速感应式；（1）晶体管式门锁控制器组成：开、锁门控制电路；继电器；执行机构；工作：开门、锁门继电器由晶体管开关电路控制，利用电容器充、放电过程控制一定的脉冲电流持续时间，使锁门执行机构完成闭锁和开锁动作。
（2）电容式门锁控制器钥匙转动门锁控制开关时，被充了电的电容器对继电器放电，进行开、闭锁动作。
（3）车速感应式门锁控制器3.门锁执行机构型式：电磁铁式、电动机式（1）电磁铁式电动门锁内部构造：（2）电动机式采用可逆式电动机，利用对电动机正、反向通电旋转，经蜗杆驱动齿轮推动锁杆，实现对车门的锁止或打开控制。
