挤密桩法之：土或灰土挤密桩法(精)

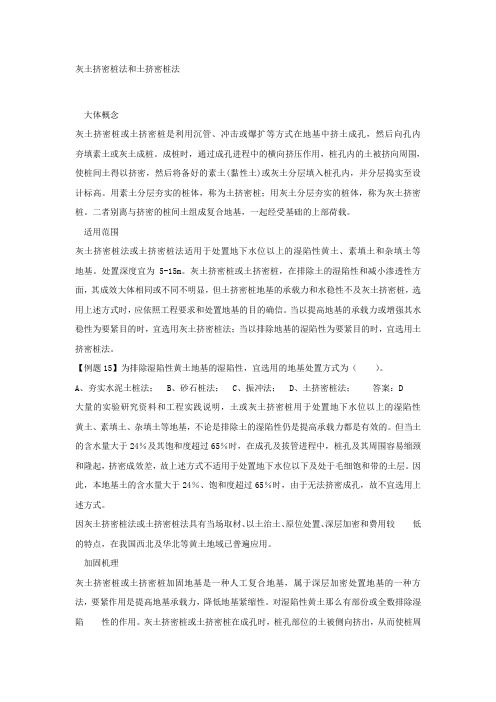

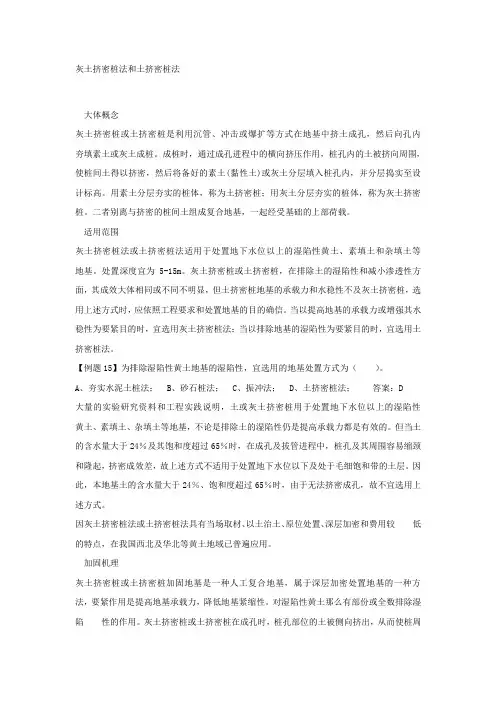

灰土挤密桩法和土挤密桩法大体概念灰土挤密桩或土挤密桩是利用沉管、冲击或爆扩等方式在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。

成桩时，通过成孔进程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的素土(黏性土)或灰土分层填入桩孔内，并分层捣实至设计标高。

用素土分层夯实的桩体，称为土挤密桩；用灰土分层夯实的桩体，称为灰土挤密桩。

二者别离与挤密的桩间土组成复合地基，一路经受基础的上部荷载。

适用范围灰土挤密桩法或土挤密桩法适用于处置地下水位以上的湿陷性黄土、素填土和杂填土等地基。

处置深度宜为5-15m。

灰土挤密桩或土挤密桩，在消除土的湿陷性和减小渗透性方面，其效果大体相同或不同不明显，但土挤密桩地基的承载力和水稳性不及灰土挤密桩，选用上述方式时，应按照工程要求和处置地基的目的肯定。

当以提高地基的承载力或增强其水稳性为主要目的时，宜选用灰土挤密桩法；当以消除地基的湿陷性为主要目的时，宜选用土挤密桩法。

【例题15】为消除湿陷性黄土地基的湿陷性，宜选用的地基处置方式为（）。

A、夯实水泥土桩法；B、砂石桩法；C、振冲法；D、土挤密桩法；答案：D大量的实验研究资料和工程实践表明，土或灰土挤密桩用于处置地下水位以上的湿陷性黄土、素填土、杂填土等地基，不论是消除土的湿陷性仍是提高承载力都是有效的。

但当土的含水量大于24％及其饱和度超过65％时，在成孔及拔管进程中，桩孔及其周围容易缩颈和隆起，挤密效果差，故上述方式不适用于处置地下水位以下及处于毛细饱和带的土层。

因此，本地基土的含水量大于24％、饱和度超过65％时，由于无法挤密成孔，故不宜选用上述方式。

因灰土挤密桩法或土挤密桩法具有当场取材、以土治土、原位处置、深层加密和费用较低的特点，在我国西北及华北等黄土地域已普遍应用。

加固机理灰土挤密桩或土挤密桩加固地基是一种人工复合地基，属于深层加密处置地基的一种方法，主要作用是提高地基承载力，降低地基紧缩性。

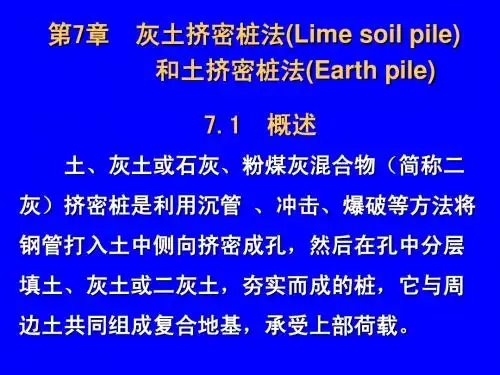

灰土挤密桩(Lime soil pile)和土挤密桩法(Earth pile)概述灰土挤密桩和土挤密桩法都是利用成孔过程中的横向挤压作用，桩孔内土被挤向四周，使桩间土挤密，然后灰土或素土(粘性土)分层填入桩孔内，并分层夯填密实至设计标高，前者称为灰土挤密桩，后者称为土挤密桩法。

土挤密桩法是前苏联门阿别列夫教授于1934年首创，20世纪50年代中期我国西北黄土地区开始进行土机密桩法的研究和应用。

灰土挤密桩法和土挤密桩法适用于处理地下水位以上的湿陷性黄土、素填土、杂填土等地基，可处理地基的深度为5〜15m。

所谓湿陷性黄土：在上覆盖土层自重应力作用下，或者在自重应力和附加应力共同作用下，因浸水后土的结构破坏而发生显著附加变形的土称为湿陷性土，属于特殊土，广泛分布于我国东北、西北、华中和华东部分地区的黄土多具湿陷性。

湿陷性黄土的工程特征：湿陷性黄土是一种特殊性质的土，在一定的压力下，下沉稳定后，受水浸湿，土结构迅速破坏，并且产生显著附加下沉，故在湿陷性黄土场地上进行建设，应根据建筑物的重要性，地基受水浸湿可能性的大小和在使用期间对不均匀沉降限制的严格程度，采取以地基处理为主的综合措施，防止地基湿陷对建筑产生危害。

但当地基土的含水量大于24%，饱和度大于65%时，不宜选用灰土挤密桩或土挤密桩。

灰土机密桩和土挤密桩法具有原位处理、深层挤密和以土治 土的特点，在我国西北和华北地区广泛用于处理深厚湿陷性黄土、素填土和杂填土地基时，具有较好的经济效益和社会效益。

设计计算采用灰土挤密桩或者土挤密桩处理后形成的复合地基的承 载力特征值，应通过现场单桩或多桩复合地基荷载试验确定。

初步设计当无试验资料时， 可按当地经验确定，但对灰土挤密桩复 合地基的承载力特征值，不宜大于处理前的2.0倍，并不宜大于250kpa ；对土挤密桩复合地基的承载力特征值，不宜大于处理前 的1.4倍，并不宜大于180kpa 。

灰土挤密桩法和土挤密桩法一般采用等边三角形排列布桩， 其设计计算一般包括下述几个方面：桩孔直径，宜为 300〜450mm ，并可根据所选用的成孔方法 确定。

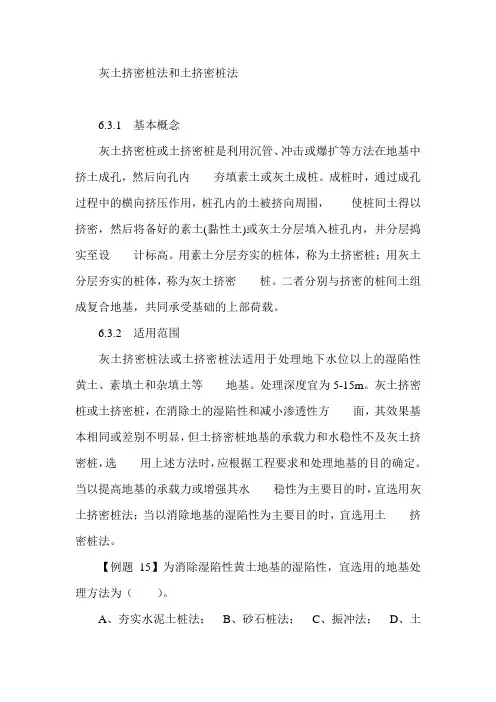

灰土挤密桩法和土挤密桩法6.3.1 基本概念灰土挤密桩或土挤密桩是利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。

成桩时，通过成孔过程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的素土(黏性土)或灰土分层填入桩孔内，并分层捣实至设计标高。

用素土分层夯实的桩体，称为土挤密桩；用灰土分层夯实的桩体，称为灰土挤密桩。

二者分别与挤密的桩间土组成复合地基，共同承受基础的上部荷载。

6.3.2 适用范围灰土挤密桩法或土挤密桩法适用于处理地下水位以上的湿陷性黄土、素填土和杂填土等地基。

处理深度宜为5-15m。

灰土挤密桩或土挤密桩，在消除土的湿陷性和减小渗透性方面，其效果基本相同或差别不明显，但土挤密桩地基的承载力和水稳性不及灰土挤密桩，选用上述方法时，应根据工程要求和处理地基的目的确定。

当以提高地基的承载力或增强其水稳性为主要目的时，宜选用灰土挤密桩法；当以消除地基的湿陷性为主要目的时，宜选用土挤密桩法。

【例题15】为消除湿陷性黄土地基的湿陷性，宜选用的地基处理方法为（）。

A、夯实水泥土桩法；B、砂石桩法；C、振冲法；D、土挤密桩法；答案：D大量的试验研究资料和工程实践表明，土或灰土挤密桩用于处理地下水位以上的湿陷性黄土、素填土、杂填土等地基，不论是消除土的湿陷性还是提高承载力都是有效的。

但当土的含水量大于24％及其饱和度超过65％时，在成孔及拔管过程中，桩孔及其周围容易缩颈和隆起，挤密效果差，故上述方法不适用于处理地下水位以下及处于毛细饱和带的土层。

因此，当地基土的含水量大于24％、饱和度超过65％时，由于无法挤密成孔，故不宜选用上述方法。

因灰土挤密桩法或土挤密桩法具有就地取材、以土治土、原位处理、深层加密和费用较低的特点，在我国西北及华北等黄土地区已广泛应用。

6.3.4 加固机理灰土挤密桩或土挤密桩加固地基是一种人工复合地基，属于深层加密处理地基的一种方法，主要作用是提高地基承载力，降低地基压缩性。

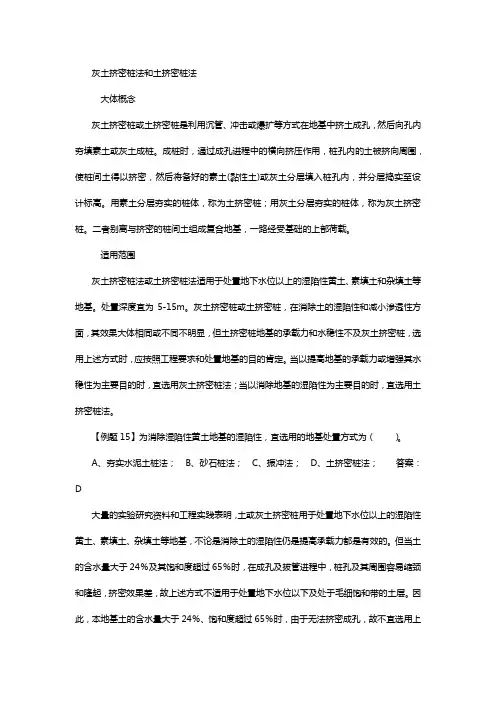

灰土挤密桩法和土挤密桩法大体概念灰土挤密桩或土挤密桩是利用沉管、冲击或爆扩等方式在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。

成桩时，通过成孔进程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的素土(黏性土)或灰土分层填入桩孔内，并分层捣实至设计标高。

用素土分层夯实的桩体，称为土挤密桩；用灰土分层夯实的桩体，称为灰土挤密桩。

二者别离与挤密的桩间土组成复合地基，一起经受基础的上部荷载。

适用范围灰土挤密桩法或土挤密桩法适用于处置地下水位以上的湿陷性黄土、素填土和杂填土等地基。

处置深度宜为5-15m。

灰土挤密桩或土挤密桩，在排除土的湿陷性和减小渗透性方面，其成效大体相同或不同不明显，但土挤密桩地基的承载力和水稳性不及灰土挤密桩，选用上述方式时，应依照工程要求和处置地基的目的确信。

当以提高地基的承载力或增强其水稳性为要紧目的时，宜选用灰土挤密桩法；当以排除地基的湿陷性为要紧目的时，宜选用土挤密桩法。

【例题15】为排除湿陷性黄土地基的湿陷性，宜选用的地基处置方式为（）。

A、夯实水泥土桩法；B、砂石桩法；C、振冲法；D、土挤密桩法；答案：D大量的实验研究资料和工程实践说明，土或灰土挤密桩用于处置地下水位以上的湿陷性黄土、素填土、杂填土等地基，不论是排除土的湿陷性仍是提高承载力都是有效的。

但当土的含水量大于24％及其饱和度超过65％时，在成孔及拔管进程中，桩孔及其周围容易缩颈和隆起，挤密成效差，故上述方式不适用于处置地下水位以下及处于毛细饱和带的土层。

因此，本地基土的含水量大于24％、饱和度超过65％时，由于无法挤密成孔，故不宜选用上述方式。

因灰土挤密桩法或土挤密桩法具有当场取材、以土治土、原位处置、深层加密和费用较低的特点，在我国西北及华北等黄土地域已普遍应用。

加固机理灰土挤密桩或土挤密桩加固地基是一种人工复合地基，属于深层加密处置地基的一种方法，要紧作用是提高地基承载力，降低地基紧缩性。

灰土挤密桩‎法和土挤密‎桩法6.3.1 基本概念灰土挤密桩‎或土挤密桩‎是利用沉管‎、冲击或爆扩‎等方法在地‎基中挤土成‎孔，然后向孔内‎夯填素土或‎灰土成桩。

成桩时，通过成孔过‎程中的横向‎挤压作用，桩孔内的土‎被挤向周围‎，使桩间土得‎以挤密，然后将备好‎的素土(黏性土)或灰土分层‎填入桩孔内‎，并分层捣实‎至设计标高。

用素土分层‎夯实的桩体‎，称为土挤密‎桩；用灰土分层‎夯实的桩体‎，称为灰土挤‎密桩。

二者分别与‎挤密的桩间‎土组成复合‎地基，共同承受基‎础的上部荷‎载。

6.3.2 适用范围灰土挤密桩‎法或土挤密‎桩法适用于‎处理地下水‎位以上的湿‎陷性黄土、素填土和杂‎填土等地基。

处理深度宜‎为5-15m。

灰土挤密桩‎或土挤密桩‎，在消除土的‎湿陷性和减‎小渗透性方‎面，其效果基本‎相同或差别‎不明显，但土挤密桩‎地基的承载‎力和水稳性‎不及灰土挤‎密桩，选用上述方法‎时，应根据工程‎要求和处理‎地基的目的‎确定。

当以提高地‎基的承载力‎或增强其水‎稳性为主要‎目的时，宜选用灰土‎挤密桩法；当以消除地‎基的湿陷性‎为主要目的‎时，宜选用土挤密桩法。

【例题15】为消除湿陷‎性黄土地基‎的湿陷性，宜选用的地‎基处理方法‎为（）。

A、夯实水泥土‎桩法；B、砂石桩法；C、振冲法；D、土挤密桩法‎；答案：D大量的试验‎研究资料和‎工程实践表‎明，土或灰土挤‎密桩用于处‎理地下水位‎以上的湿陷‎性黄土、素填土、杂填土等地‎基，不论是消除‎土的湿陷性‎还是提高承‎载力都是有‎效的。

但当土的含水量大‎于24％及其饱和度‎超过65％时，在成孔及拔‎管过程中，桩孔及其周‎围容易缩颈‎和隆起，挤密效果差‎，故上述方法‎不适用于处‎理地下水位‎以下及处于‎毛细饱和带‎的土层。

因此，当地基土的‎含水量大于‎24％、饱和度超过‎65％时，由于无法挤‎密成孔，故不宜选用‎上述方法。

因灰土挤密‎桩法或土挤‎密桩法具有‎就地取材、以土治土、原位处理、深层加密和‎费用较低的特点，在我国西北‎及华北等黄‎土地区已广‎泛应用。

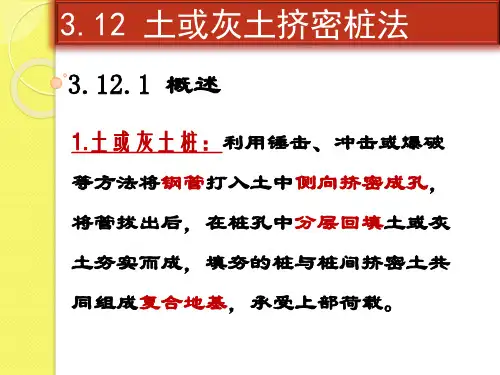

土或灰土挤密桩法计算方法灰土挤密桩或土挤密桩是利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。

成桩时，通过成孔过程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的素土（黏性土）或灰土分层填入桩孔内，并分层捣实至设计标高。

用素土分层夯实的桩体，称为土挤密桩；用灰土分层夯实的桩体，称为灰土挤密桩。

二者分别与挤密的桩间土组成复合地基，共同承受基础的上部荷载。

标签：土或灰土挤密桩法，桩间距X：1.50m，Y：1.50m，桩长l：10.00m一、设计资料1.1地基处理方法：土或灰土挤密桩法1.2基础参数：基础类型：矩形基础，基础长度L：20.00m，基础宽度B：8.00m，褥垫层厚度：150mm，基础覆土容重：20.00kN/m31.3荷载效应组合：标准组合轴力Fk：3200.00kN，标准组合弯矩Mx：100.00kN·m，标准组合弯矩My：100.00kN·m，准永久组合轴力F：3200.00kN1.4桩参数：布桩形式：矩形，X向间距：1.50m，Y向间距：1.50m，桩长l：10.00m，桩径d：500mm，桩土应力比：2.501.5地基变形计算参数：地基变形计算深度：10.00m，地基变形经验系数：1.001.6复合地基计算公式：《建筑地基处理技术规范》（JGJ 79-2002 J220-2002）式（7.2.8-1）fspk=mfpk+（1-m）fsk1.7地基处理设计依据《建筑地基处理技术规范》（JGJ 79-2002 J220-2002）《建筑地基基础设计规范》（GB50007-2011）1.8土层参数：桩侧阻力指桩侧阻力特征值（kPa）、桩端阻力指桩端阻力特征值（kPa）二、复合地基承载力计算2.1面积置换率计算2.2复合地基承载力计算《建筑地基处理技术规范》（JGJ 79-2002 J220-2002）式（7.2.8-1）fspk=mfpk+（1-m）fskfspk--土或灰土挤密桩复合地基承载力特征值（kPa）fpk--桩体承载力特征值，fpk=200.00kPafsk--处理后桩间土承载力特征值（kPa），取天然地基承载力特征值，fsk=100.00kPam--面积置换率，m=8.70%经土或灰土挤密桩处理后的地基，当考虑基础宽度和深度对地基承载力特征值进行修正时，一般宽度不作修正，即基础宽度的地基承载力修正系数取零，基础深度的地基承载力修正系数取1.0。

灰土挤密桩法灰土挤密桩法属于一种柔性桩复合地基，它是通过夯实的桩身和挤密的桩间土提高地基强度，又通过桩间土的挤密达到消退湿陷性的目的，是湿陷性黄土地区重要的地基处理方法之一。

灰土挤密桩一般适用于处理地下水位以上的湿陷性黄土，处理深度5-15m，处理宽度两端要超过基础宽度的0.25倍，并不应小于0.5m.施工时，先利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填灰土成桩。

成桩时，通过成孔过程中的横向挤压作用，桩孔内的土被挤向四周，使桩间土得以挤密，然后将备好的灰土分层填入桩孔内，并分层捣实至设计标高，二者分别与挤密的桩间土组成复合地基，共同承受基础的上部荷载。

灰土通常采纳3:7灰土或2:8灰土。

桩径一般采纳300～600mm，桩距掌握在2～2.5倍桩径比较合理，桩孔按正三角形布置，桩间土挤密后3个孔之间土的平均挤密系数不宜小于0.93.桩孔深度应依据建筑物的分类状况、湿陷类型、湿陷等级、湿陷土层厚度综合确定。

灰土挤密桩法属于一种柔性桩复合地基，它是通过夯实的桩身和挤密的桩间土提高地基强度，又通过桩间土的挤密达到消退湿陷性的目的，是湿陷性黄土地区重要的地基处理方法之一。

灰土挤密桩一般适用于处理地下水位以上的湿陷性黄土，处理深度5-15m，处理宽度两端要超过基础宽度的0.25倍，并不应小于0.5m.施工时，先利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填灰土成桩。

成桩时，通过成孔过程中的横向挤压作用，桩孔内的土被挤向四周，使桩间土得以挤密，然后将备好的灰土分层填入桩孔内，并分层捣实至设计标高，二者分别与挤密的桩间土组成复合地基，共同承受基础的上部荷载。

灰土通常采纳3:7灰土或2:8灰土。

桩径一般采纳300～600mm，桩距掌握在2～2.5倍桩径比较合理，桩孔按正三角形布置，桩间土挤密后3个孔之间土的平均挤密系数不宜小于0.93.桩孔深度应依据建筑物的分类状况、湿陷类型、湿陷等级、湿陷土层厚度综合确定。

第7讲 土桩、灰土桩挤密法§7.1 概 述 §7.2 加固机理 §7.3 设计计算 §7.4 施工方法 §7.5 质量检验 §7.6 作业§7.1 概 述7.1.1 何谓土、灰土挤密法 ？ 7.1.2 土、灰土挤密桩复合地基有何特点 7.1.3 土、灰土挤密法适用条件7.1.1何谓土、灰土挤密法？土或灰土¾ 土桩和灰土桩挤密法是利用沉管、 冲击或爆扩等方法，形成桩孔时的 侧向挤压作用挤密桩间土，然后将 桩孔用素土或灰土分层夯填密实。

¾ 用素土夯填的桩体，称为土挤密 桩，用灰土夯填的桩体，称为灰土 挤密桩，土桩、灰土桩均属于柔性 桩。

灰土：石灰 灰土：石灰+ +土，体积配合比宜 土，体积配合比宜 为 为2:8 2:8或 或3:7 3:7，石灰宜用新鲜的 ，石灰宜用新鲜的 消石灰，土料宜用粉质黏土。

消石灰，土料宜用粉质黏土。

湿 陷 性 黄 土7.1.2土、灰土挤密桩复合地基的特点‡ 它是横向挤密，可达到要求的最大干密度指标； ‡ 无需大开挖，减少了土方施工量； ‡ 特别适用于消除大厚度黄土地基的自重湿陷性； ‡ 比其他处理湿陷性黄土和人工填土的方法造价低； ‡ 桩孔回填2:8或3:7的灰土时，地基承载力大大提高。

7.1.3土、灰土挤密法适用条件《建筑地基处理技术规范(JGJ79-2012)》规定： 1、适用于处理地下水位以上的湿陷性黄土、素填土 和杂填土地基。

处理深度宜为5-15m。

2、以消除湿陷性为主要目的，宜用土挤密桩法；以 提高地基承载力为主要目的，宜用灰土挤密桩法。

3、土的含水量大于24%及饱和度大于65%时，不宜用 土、灰土挤密法。

§7.2 土、灰土挤密法加固机理7.2.1 7.2.2 7.2.3 成桩过程中的侧向挤密作用 土桩挤密地基的作用 灰土桩加固地基的作用7.2.1 成桩过程中的侧向挤密作用 ① 挤密桩成孔过程中将桩孔位置的土体 全部挤入桩孔周围的天然土体中，使桩周一定 范围内的土被压缩、扰动。

地基处理技术灰土挤密桩法和土挤密桩法
(1)灰土挤密桩法和土挤密桩法适用于处理地下水位以上的湿陷性黄土、素填土和
杂填土等地基，可处理地基的深度为5 15mo 当以消除地基土的湿陷性为主要目的时，宜选用土挤密桩法。

当以提高地基土的承载力或增强其水稳性为主要目的时，宜选用灰土挤密桩法。

当地基士的含水量大于24%、饱和度大于65%时，不宜选用灰土挤密桩法或土挤密桩法。

(2)灰土挤密桩和士挤密桩处理地基的面积，应大于基础或建筑物底层平面的面积，并应符合下列规定:
1)当采用局部处理时，超出基础底面的宽度:对非自重湿陷性黄土、素填土和杂填土等地基，每边不应小于基底宽度的O.25倍，并不应小于O.50m; 对自重温陷性黄土
地基，每边不应小于基底宽度的O.75倍，并不应小于1. OOm。

2) 当采用整片处理时，超出建筑物外墙基础底面外缘的宽度，每边不宜小于处理土层厚度的1/2，并不应小于2m。

(3) 桩顶设计标高以上的预留覆盖上层厚度宜符合下列要求:
1)沉管(锤击、振动)成孔，宜为O.50 O.70m;
2)冲击成孔，宜为1. 201. 50m。
