坏保砺设计族目录1、环保厕所图纸 (3)1.1、外观效果图一 (3)1.2、外观效果图二 (4)1.3、外观效果图三 (5)1.4、外观效果图四 (6)1.5、外观效果图五 (7)1.6、外观效果图六 (7)1.7、外观效果图七 (9)2、环保厕所技术方案描述 (10)2.1、厕间配置 (10)2.2、厕所处理技术类型及描述 (10)2.2.1、环保厕所技术类型 (10)2.2.2、工作原理 (10)2.1.3、设备冲洗控制方式 (10)2.3、技术参数 (11)2.4、建材及结构 (11)2.5、便器的描述 (11)2.6、供电系统 (12)2.7、标识、标牌 (12)2.8、防冻保温 (12)2.9、防臭措施 (12)2.9.1、便器防臭措施 (12)2.9.2、强制通风除臭描述 (13)3、厕所售后服务及培训 (13)3.1、厕所售后服务 (13)3.2、培训服务 (13)4、..................................................................................... 报价表151环保厕所图纸1.1、外观效果图一I r■t■<* > *■■t1.6、外观效果图六1.7、外观效果图七2、环保厕所技术方案描述2.1、厕间配置每个厕间配备不锈钢蹲便器1台、电脑控制系统1套、发泡设备1套、有无人指示门锁1套、智能防冻系统1套、换气扇1台、不锈钢扶手1个、照明灯1盏、衣帽钩1个、不锈钢手纸盒1个、镜子1块、弃纸篓1个、其它辅助设施等。
2.2、厕所处理技术类型及描述2.2.1、环保厕所技术类型环保厕所技术类型：泡沫封堵型。
2.2.2、工作原理泡沫封堵型厕所是我公司针对现有国内泡沫厕所应用过程中暴露出来的问题，经过改进开发出来的性能更为稳定可靠的新型厕所。
其工作原理是通过电脑控制系统将发泡剂和水按设定比例混合形成发泡的混合液进行发泡操作，利用发泡混合液产生的泡沫代替厕所冲水，由于液体膨胀后体积扩大近1000倍，因此可以最大限度的节约水资源，用泡沫封堵便器的排污口，从而阻止不良气味向厕间内的扩散，并且从视觉上看到的是白色的泡沫，不会看到令人生厌的污物，同时泡沫有很强的润滑作用，大便可以很顺畅的滑落到排污管内，实现了对厕具的冲洗，除了厕盆中的泡沫对粪便臭味能进行封堵外，厕盆排污口的重力封堵对臭味进行了二次封堵，更大程度的解决了厕间内的臭味问题。
环保厕所设计及方案说明一、背景介绍随着人口的增加和城市化进程的加快，厕所的使用和污水排放量也相应增加，严重影响着环境的卫生状况和水资源的持续利用。
传统厕所极易造成水资源的浪费和水污染问题，因此需要开发一种环保厕所，既能满足人们的基本需求，又能保护环境和节约水资源。
二、设计原则1.节约水资源：采用可以实现自动关闭功能的水冲式厕所，减少用水量；并设计排污系统，进行水的二次利用。
2.强调人性化设计：考虑使用人群的需求，提供乾净、安全、舒适的使用体验。
3.保障卫生环境：采用无接触式自动感应装置，避免交叉感染。
4.提高易用性：采用简单直观的操作界面和用户指南，方便所有人使用。
5.实用性和可持续性：设计要符合实际需要，易于维护和管理，并考虑材料和制造过程的可持续性。
三、方案说明1.水资源节约方案（1）采用节水型水冲式厕所，配备流量调节装置，减少每次冲水量。
（2）设计蓄水箱，收集冲洗后的水，经过排污系统进行净化处理后，用于冲洗下水道或灌溉植物。
（3）设置智能感应装置，根据使用情况自动判断是否需要冲水，并通过软件实现远程监控和操作。
2.环境卫生保障方案（1）采用无接触式自动感应装置，如自动开关、自动冲水等，避免接触传播病原微生物。
（2）使用抗菌环保材料，抑制细菌滋生和繁殖。
（3）安装空气净化装置，保持厕所内空气清新，减少异味。
3.人性化设计方案（1）设置人体工学座椅，保证使用者舒适性。
（2）提供多功能的操作界面，包括音乐播放、垃圾处理等，提升用户体验。
（3）合理设置摆放空间和设施，方便妇女、老人和残障人士的使用。
4.易用性和可持续性方案（1）设计简单易懂的操作界面，并提供用户指南，适用于各个年龄段的人。
（2）选择可持续发展的材料，如再生塑料和天然木材，减少资源浪费。
（3）考虑回收利用厕所排泄物的处理方案，如转化为肥料或能源。
四、总结环保厕所的设计方案旨在通过节约水资源、保障卫生环境、提高易用性和可持续性等方面的改进，推动环境保护和水资源的持续利用。

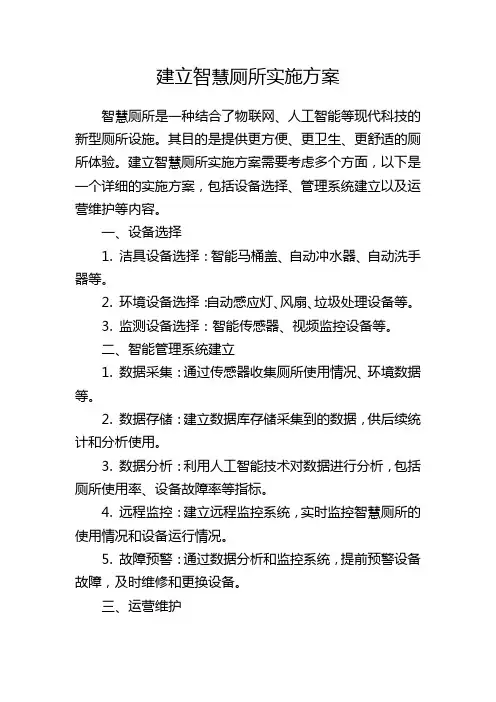

建立智慧厕所实施方案智慧厕所是一种结合了物联网、人工智能等现代科技的新型厕所设施。
其目的是提供更方便、更卫生、更舒适的厕所体验。
建立智慧厕所实施方案需要考虑多个方面，以下是一个详细的实施方案，包括设备选择、管理系统建立以及运营维护等内容。
一、设备选择1. 洁具设备选择：智能马桶盖、自动冲水器、自动洗手器等。
2. 环境设备选择：自动感应灯、风扇、垃圾处理设备等。
3. 监测设备选择：智能传感器、视频监控设备等。
二、智能管理系统建立1. 数据采集：通过传感器收集厕所使用情况、环境数据等。
2. 数据存储：建立数据库存储采集到的数据，供后续统计和分析使用。
3. 数据分析：利用人工智能技术对数据进行分析，包括厕所使用率、设备故障率等指标。
4. 远程监控：建立远程监控系统，实时监控智慧厕所的使用情况和设备运行情况。
5. 故障预警：通过数据分析和监控系统，提前预警设备故障，及时维修和更换设备。
三、运营维护1. 定期巡检：安排专人定期对智慧厕所进行巡检，检查设备运行情况和卫生状况。
2. 设备维护：及时修理和更换故障设备，保证智慧厕所设备的正常运行。
3. 定期清洁：制定清洁计划，定期对智慧厕所进行清洁和消毒，保证卫生环境。
4. 用户反馈：鼓励用户提供反馈意见，例如通过手机APP或用户评价系统，及时解决用户遇到的问题。
5. 节能环保：使用环保设备和材料，减少能源消耗和浪费。
四、用户体验提升1. 方便快捷：智慧厕所使用流程简单、操作方便，提供自动化服务和设备。
2. 舒适卫生：保持厕所的清洁和卫生，提供洁净的环境和舒适的体验。
3. 使用提示：提供实时信息，如剩余纸巾量、坐便圈是否清洁等，方便用户选择。
4. 个性化服务：通过识别用户身份，提供个性化的服务，如调节座位温度、调整喷头水量等。
5. 安全保障：加强安全措施，如视频监控、紧急呼叫设备等，保障用户的安全。
总结：建立智慧厕所实施方案需要综合考虑设备选择、管理系统建立以及运营维护等方面。

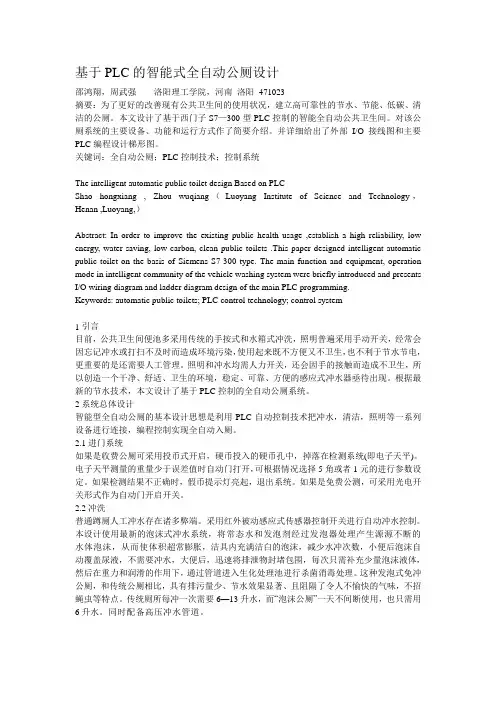

基于PLC的智能式全自动公厕设计邵鸿翔，周武强洛阳理工学院，河南洛阳471023摘要：为了更好的改善现有公共卫生间的使用状况，建立高可靠性的节水、节能、低碳、清洁的公厕。
本文设计了基于西门子S7—300型PLC控制的智能全自动公共卫生间。
对该公厕系统的主要设备、功能和运行方式作了简要介绍。
并详细给出了外部I/O接线图和主要PLC编程设计梯形图。
关键词：全自动公厕；PLC控制技术；控制系统The intelligent automatic public toilet design Based on PLCShao hongxiang , Zhou wuqiang（ Luoyang Institute of Science and Technology，Henan ,Luoyang,）Abstract: In order to improve the existing public health usage ,establish a high reliability, low energy, water saving, low carbon, clean public toilets .This paper designed intelligent automatic public toilet on the basis of Siemens S7-300 type. The main function and equipment, operation mode in intelligent community of the vehicle washing system were briefly introduced and presents I/O wiring diagram and ladder diagram design of the main PLC programming.Keywords: automatic public toilets; PLC control technology; control system1引言目前，公共卫生间便池多采用传统的手按式和水箱式冲洗，照明普遍采用手动开关，经常会因忘记冲水或打扫不及时而造成环境污染，使用起来既不方便又不卫生，也不利于节水节电，更重要的是还需要人工管理。

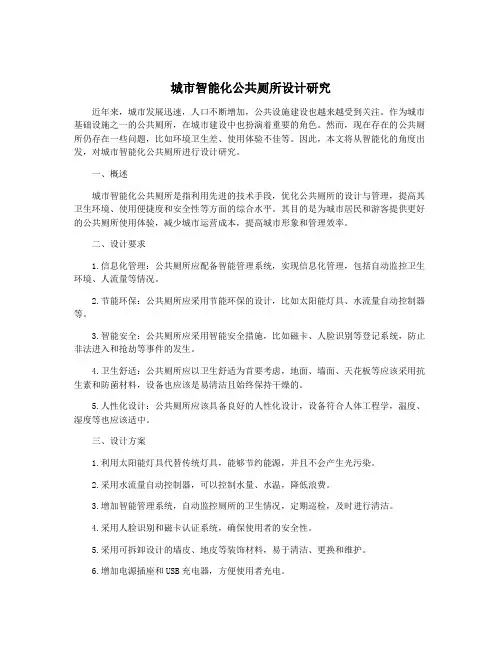

城市智能化公共厕所设计研究近年来，城市发展迅速，人口不断增加，公共设施建设也越来越受到关注。
作为城市基础设施之一的公共厕所，在城市建设中也扮演着重要的角色。
然而，现在存在的公共厕所仍存在一些问题，比如环境卫生差、使用体验不佳等。
因此，本文将从智能化的角度出发，对城市智能化公共厕所进行设计研究。
一、概述城市智能化公共厕所是指利用先进的技术手段，优化公共厕所的设计与管理，提高其卫生环境、使用便捷度和安全性等方面的综合水平。
其目的是为城市居民和游客提供更好的公共厕所使用体验，减少城市运营成本，提高城市形象和管理效率。
二、设计要求1.信息化管理：公共厕所应配备智能管理系统，实现信息化管理，包括自动监控卫生环境、人流量等情况。
2.节能环保：公共厕所应采用节能环保的设计，比如太阳能灯具、水流量自动控制器等。
3.智能安全：公共厕所应采用智能安全措施，比如磁卡、人脸识别等登记系统，防止非法进入和抢劫等事件的发生。
4.卫生舒适：公共厕所应以卫生舒适为首要考虑，地面、墙面、天花板等应该采用抗生素和防菌材料，设备也应该是易清洁且始终保持干燥的。
5.人性化设计：公共厕所应该具备良好的人性化设计，设备符合人体工程学，温度、湿度等也应该适中。
三、设计方案1.利用太阳能灯具代替传统灯具，能够节约能源，并且不会产生光污染。
2.采用水流量自动控制器，可以控制水量、水温，降低浪费。
3.增加智能管理系统，自动监控厕所的卫生情况，定期巡检，及时进行清洁。
4.采用人脸识别和磁卡认证系统，确保使用者的安全性。
5.采用可拆卸设计的墙皮、地皮等装饰材料，易于清洁、更换和维护。
6.增加电源插座和USB充电器，方便使用者充电。
7.增加音乐、公告等娱乐宣传功能，让使用者感到舒适愉悦。
8.安装智能感应门，省去了使用者触摸门把手的操作，增加使用的方便性。
四、结论与展望随着技术的进步，城市智能化公共厕所的设计将不断创新。
未来，随着人工智能技术的发展，智能厕所将更加智能化和安全化，像厕所防溢漏系统和臭氧杀菌技术等技术都将用于公共厕所。

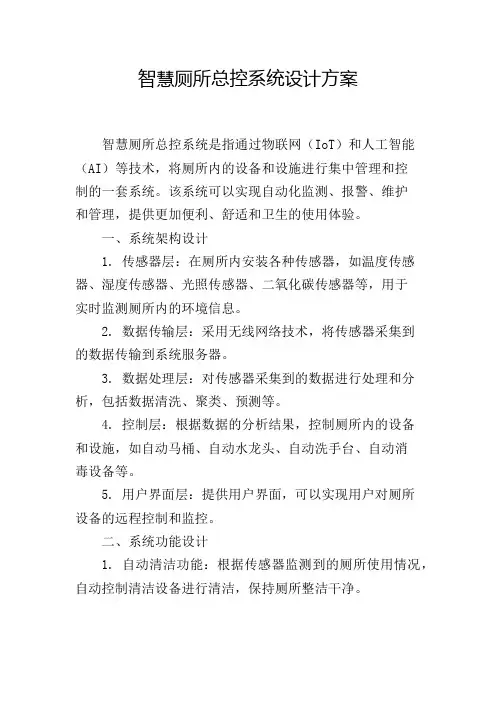

智慧厕所总控系统设计方案智慧厕所总控系统是指通过物联网（IoT）和人工智能（AI）等技术，将厕所内的设备和设施进行集中管理和控制的一套系统。
该系统可以实现自动化监测、报警、维护和管理，提供更加便利、舒适和卫生的使用体验。
一、系统架构设计1. 传感器层：在厕所内安装各种传感器，如温度传感器、湿度传感器、光照传感器、二氧化碳传感器等，用于实时监测厕所内的环境信息。
2. 数据传输层：采用无线网络技术，将传感器采集到的数据传输到系统服务器。
3. 数据处理层：对传感器采集到的数据进行处理和分析，包括数据清洗、聚类、预测等。
4. 控制层：根据数据的分析结果，控制厕所内的设备和设施，如自动马桶、自动水龙头、自动洗手台、自动消毒设备等。
5. 用户界面层：提供用户界面，可以实现用户对厕所设备的远程控制和监控。
二、系统功能设计1. 自动清洁功能：根据传感器监测到的厕所使用情况，自动控制清洁设备进行清洁，保持厕所整洁干净。
2. 智能节水功能：根据传感器监测到的厕所使用情况，自动控制水龙头的开闭，实现节水的目的。
3. 自动消毒功能：根据传感器监测到的厕所使用情况，自动控制消毒设备的启动和停止，保持厕所的卫生环境。
4. 智能照明功能：根据传感器监测到的光照情况，自动调节厕所的照明亮度，提供舒适的使用环境。
5. 异常监测和报警功能：通过传感器监测到的数据，实时监测厕所的状态，如水泄漏、烟雾、异味等异常情况，及时报警并采取相应的措施。
6. 远程监控和控制功能：用户可以通过手机等终端设备远程监控和控制厕所内的设备和设施，实现远程管理和维护。
7. 数据分析和决策支持功能：根据传感器采集的数据进行分析和建模，提供决策支持，如设备维护、使用规划等。
三、系统实施方案1. 硬件设备选型：根据系统需求，选择性能稳定、适应环境恶劣的传感器和控制设备，确保系统的可靠性和稳定性。
2. 网络通信方案：采用无线网络技术，如Wi-Fi、蓝牙等，实现传感器数据的实时传输和控制命令的下发。
环保厕所智能控制系统设计方案一、环保厕所控制技术现状经调研和分析，现在已经使用的由昆明惠云夜光工程有限责任公司研制的发泡式环保厕所存在以下几点缺陷：1、发泡式环保厕所控制分散，操作不便发泡式环保厕所设备控制较为分散，仅控制柜就有5个之多。
在厕所实际运行和维护过程中，较多的控制柜和烦杂的连线，不仅提高了产品的成本，而且会造成施工、维修、维护上的极大不便。
同时，就美观性而言，这样的设计也会使产品的外观大打折扣，难于上档次。
操作上也不方便。
2、坑位发泡控制器与信息显示屏的连线较多发泡式环保厕所的每个坑位发泡控制器都要通过4根连线与厕所的信息显示屏相连，可想而知，随着厕所规模的扩大，坑位的增加，与显示屏的连线数量是惊人的，这不仅会增加成本、提高故障率、造成施工的不便，而且也不符合控制的实用性和先进性，造成系统升级换代，产品智能化的极大制约。
3、无故障自诊断功能随着企业的发展和市场的扩大，发泡式环保厕所的应用量也会逐渐扩大，厕所维护的工作量也会更为加大，仅靠人力去处理运行中出现的问题，不仅增加维护成本，还费时费力。
随着产品的升级，更智能化、现代化的产品的逐步推出，产品急需高可靠性、且具有故障自诊断功能，不仅可以提升产品的档次，而且节省产品的维护成本，从而提高产品的竞争力。
4、无远程监控功能调查中发现，对于厕所的主管部门或相关单位有时需要了解环保厕所的运行情况或故障排查情况，但又不能立刻到达现场，这就需要各个环保厕所能与相关部门实现远程通信，使得相关的人员不必到达现场也可以完成相应的工作，提高工作效率，符合信息化发展的方向。
二、现有技术改造方案分析针对以上缺陷，昆明惠云夜光工程有限责任公司，昆明贝灵电子有限责任公司提出了下一代环保厕所设备中央控制系统技术改造方案，经研究，我们认为，这一技术改造方案采用集中控制的方法，由一台中央处理器来完成信号采集、处理和设备控制，这种控制方案还是存在以下不足：1、集中控制系统是一个大系统，要求中央处理器的功能强而且在系统中的作用十分重要，但以后的功能修改与扩展、扩容难度较大。
集中控制的方法，基本上要改变原有设计方案重新来做，同时需要整体投资一步到位，预计需要170000元左右。
不像现场总线控制系统，系统的投资起点低，可以边用、边改、边运行。
2、集中控制系统是一个整体，对于不同的用户需求，需要设计不同的方案，当产品需要增加功能或升级时需要重新考虑方案，重新设计，重新投资，这样产品的升级换代需要增加极大的工作量，而现场总线控制系统具有很好的“柔性”（灵活性），可以象搭积木那样构成新的系统。
3、集中控制系统集多种功能于一台计算机上，无论是软件系统还是硬件系统都显得十分庞大。
多种功能往往需要多实时任务去完成，因而效率不高。
4、集中控制系统以一台中央处理器为核心，一旦处理器出现故障，整个系统将全部瘫痪。
而采用现场总线系统使用多个单片机，每个单片机是独立工作的，即使中央处理器出现故障，也只是影响显示屏部分，而不会影响到整个系统，系统仍然可以工作。
5、其它问题详见后面所述的“环保厕所设备中央控制系统设计改进方案”、“HK-3红外发泡控制器改进方案”、“环保厕所显示屏控制系统设计改进方案”、“固定厕所LED数码显示屏的改进方案”等。
三、环保厕所智能控制系统总体设计方案基于对现有系统和技术改造方案的分析，我们提出环保厕所的智能控制系统设计方案，作为对现有系统进行改造或升级为新一代产品的指南。
智能控制系统设计方案基于适应社会发展和科技进步的考虑，建议使用第五代过程控制系统，Modbus现场总线控制系统来设计进行系统改造。
该技术代表工业控制界目前最为先进的技术，投资起点低，可以结合实际，分阶段实施，逐步实现系统功能，同时升级改造也不会造成重复开发，重复投资的问题，特别适合于环保厕所这样一个由于新而不断地在探索，不断地在改，不断地在发展，暂时无法定型的项目。
它还有以下基本特点：（1） 全数字化、智能化、多功能化取代模拟式单功能控制器。
每个发泡控制器及设备中央控制器内均只需采用一块具有ISP/IAP功能的单片机通过软件编程来实现各种功能，并可实现程序在线升级（即不需要将控制器拆卸下来）；（2） 只用两根线的总线连接分散的现场发泡控制器及设备中央控制器，取代以前每个发泡控制器都要连接到显示屏的两根线，大大简化系统连接。
系统要增加的功能比如任意数量的发泡控制器，设备中央控制系统就如同搭积木一样，要增加或减少时直接在两根线的总线上挂接或去除该控制器即可，不需增加/减少显示屏对外连接线，更不必拆开显示屏进行连接。
（3） 数据的传输采用“总线”方式。
既是通信网络，又是控制网络, 从显示屏到现场控制器的双向数字通信总线，是互联的、双向的、串行多节点、开放的数字通信系统取代原有单向的、单点、并行、封闭的系统，系统构成极其简单，可靠性高。
（4） 系统连接采用科学的标准插接方式，永远不可能连接错误！施工、维护极其简单、方便！（5） “现场控制”取代“分散控制”。
用分散的发泡控制器和设备中央控制器取代集中的中央控制器。
发泡控制器等可以作为单独的产品，它可以独立工作，也可接入国际通用的工业控制网络如西门子、欧姆龙中使用！（6） 发泡控制器可根据电压情况调整可控硅的移相角，使发泡量稳定在设定值，可以不使用稳压电源。
（7） 具有智能化故障诊断、防盗报警和功能开放接口，所有功能都通过现场总线上传到显示屏并远传。
（8） 采用红外遥控器调整各参数设置及功能设定，使用操作简单、方便。
（9） 把电脑和单片机转为现场控制设备，使设备具有极强的信息显示和处理能力，既可以用LED显示屏作为中低档应用，也可以使用彩色液晶屏作为高端产品使用。
用电量、用水量、人数统计等各种信息均可集中显示并查询。
（10）有多种数据远程传输接口。
可上局域网，再与互联网相通；也可通过工业控制网络或手机短信传输。
实现信号传输全数字化、控制功能分散、标准统一全开放。
系统设计方案的基本原则：z保证设计的合理性、先进性，满足智能化和信息化的要求，不仅经济高效，而且适用于工程实际，使产品具有较强的市场竞争力。
z在已有系统和技术改造方案的基础上进行，分阶段实现系统功能，缩短开发周期和时间，节约开发成本，争取早出成果。
四、原“环保厕所设备中央控制系统设计方案”及改进方案（一）、功能概述：该系统由送风（除臭泵）、排风、“中水池”的抽排，发泡液的配比、发泡控制器的稳压电源提供和控制，送热风，背景音乐播放等七个部份组成。
系统由单片机编程控制，独立实现各项控制功能，具有编程灵活，升级容易方便，既可采用传统按键，也可用一个遥控器统一进行调整设定，使用方便等特点；可挂接在环保厕所现场总线系统中，施工连接方便、工作可靠；有故障诊断及显示功能，维修容易。
1、送风（除臭泵）：对环保厕所送入新鲜空气（必要时对空气进行加热）的风机及加元件根据需要进行相应控制，加热元件根据预先设定的工作温度自动工作或停止，温度设置可为：0-30度，（温度传感器可用50k热敏电阻，高端产品可用18B20高精度温度传感器）。
不能单独手动关闭风机，只能关闭加热元件，风机在加热元件关闭1分钟后自动关闭。
工作状态可通过2位数码管（时间设置/运行显示）及2个LED指示（风机工作指示灯，加热元件工作指示灯）。
采用间隙式控制方式，根据实际工作需要，可人为设置停止时间（1-120分）和工作时间（1-60分），设置确认后，该风机将自动按设置好的时间循环工作，并将该数据存储，每次开机时将从工作状态开始计时，进入循环工作状态。
2、排风：大体功能同上。
3、“中水池”的抽排：水泵安装在下“中水池”。
a、当下“中水池”水位达到高水位时，同时上“中水池”水位低于高水位时，水泵工作，将下“中水池”的水抽到上“中水池”中，此时满足二个条件（其中任一条件）水泵停止工作，条件一、上“中水池”达到高水位（水满），条件二、下“中水池”降至低水位（无水）。
b、当上“中水池”已降至低水位，而下“中水池”在高水位和低水位之间时，此时也将起动水泵工作，直至满足停止工作的条件（同上述），水泵停止工作。
说明：上述水泵的工作是在一般情况下，即水泵要工作，上“中水池”的水位必须低于高水位，但在一部份特定场合，无论上“中水池”的水位已在高水位，只要下“中水池”的水位到达高水位时，水泵将强行工作，直至下“中水池”水位降至低水位时，水泵停止工作。
“中水池”的抽排控制可设置一个转换开关即正常状态，也可通过遥控器设置2种不同的工作方式。
4、发泡液自动配比的控制：当发泡液储液箱的液位低于低液位时，此时供水电磁阀打开，发泡同时打开发泡剂供给电磁阀，当发泡液液面到达高液面时，供水电磁阀停止工作。
发泡液供给电磁阀工作到预设定时间（1-99秒）即停止工作。
另外，当发泡剂液位降至低液位时（即发泡剂供给不正常），此时会发出“嘀嘀。
”报警声，并有相应指示灯闪烁，提示工作人员应及时处理，在此状态下，若配比箱的液位降至低液位时，2个电磁阀均不工作，必须待发泡剂到达指定液面时，报警自动解除，并自动恢复正常工作状态。
当发泡液储液箱液面达到警戒液面时也会出出“嘀嘀。
”报警声，并有相应指示灯闪烁，此时报警表示供水或者供发泡剂电磁阀可能出现异常。
5、发泡控制器的稳压电源提供和控制：为了达到发泡泡沫量的稳定，原系统需提供一个电压稳定的电源供给发泡控制器使用，即本机设置一个2000W 220V交流50HZ的稳压电源，并对该电源提供的用电设备进行计量，并在面板上显示出累计用电量（可根据需要进行清零）。
另外，在总的系统停止工作时（每天关闭厕所时），该供电系统需延时一段预设定时间后关闭（1-60分钟可调）。
如果外部供电电压波动范围满足国家标准，可以不加稳压电源，发泡泡沫量的稳定由发泡控制器自动调节。
6、发泡液供给电动阀门的控制。
当整机按下停止按钮时，即刻关闭发泡液供给电动阀，当整机按下起动按钮时即刻打开发泡液供给电动阀。
在整机处于工作状态情况下，该电动阀也可操作其“开”、“关”键进行控制。
7、背景音乐播放系统：该播放系统可为独立MP3播放器，无需自动控制，只需控制该系统的电源即可；也可为单片机控制的MP3播放器，按照指定的时间（可调整）来播放。
8、系统可单独工作，同时具有Modbus现场总线通信接口，也可挂接在环保厕所大系统中，将数据传输到显示屏中，再进行远传到环保局等。
9、开机后，所有功能设定及调整均可通过一个30键遥控器实现。
10、具有防雷击保护电路及故障诊断与显示电路。
（二）、系统的构成：1、工作状态显示：(1)、电源指示（Φ5红色发光管）。
