止口与扣位

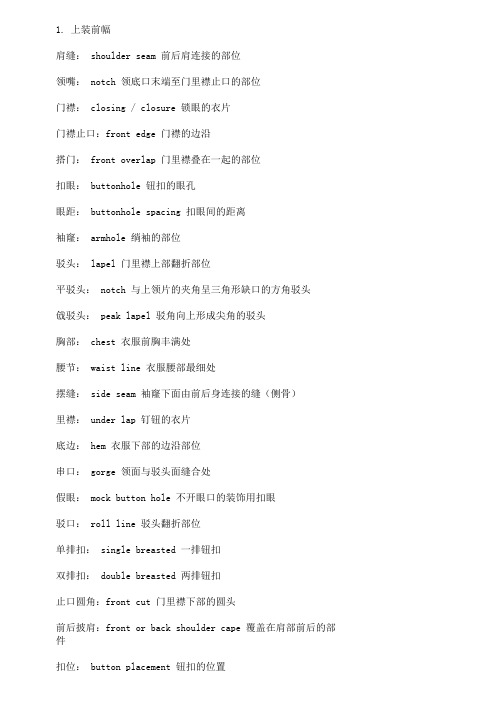

1. 上装前幅肩缝： shoulder seam 前后肩连接的部位领嘴： notch 领底口末端至门里襟止口的部位门襟： closing / closure 锁眼的衣片门襟止口：front edge 门襟的边沿搭门： front overlap 门里襟叠在一起的部位扣眼： buttonhole 钮扣的眼孔眼距： buttonhole spacing 扣眼间的距离袖窿： armhole 绱袖的部位驳头： lapel 门里襟上部翻折部位平驳头： notch 与上领片的夹角呈三角形缺口的方角驳头戗驳头： peak lapel 驳角向上形成尖角的驳头胸部： chest 衣服前胸丰满处腰节： waist line 衣服腰部最细处摆缝： side seam 袖窿下面由前后身连接的缝（侧骨）里襟： under lap 钉钮的衣片底边： hem 衣服下部的边沿部位串口： gorge 领面与驳头面缝合处假眼： mock button hole 不开眼口的装饰用扣眼驳口： roll line 驳头翻折部位单排扣： single breasted 一排钮扣双排扣： double breasted 两排钮扣止口圆角：front cut 门里襟下部的圆头前后披肩：front or back shoulder cape 覆盖在肩部前后的部件扣位： button placement 钮扣的位置滚眼： bound button hole 用面料做的扣眼前过肩： front yoke 连接前身与肩缝合的部件领省： neckline dart 领窝部位的省道前腰省： front waist dart 衣服前身腰部的省道肋省： underarm dart 衣服两侧腋下处的省道横省： side dart 腋下摆缝处至胸部的省道前肩省： front shoulder dart 前身肩部的省道肚省： fish dart 大袋口部位的横省前身通省：front open dart 从肩缝到下摆的开刀缝刀背缝： princess seam 弯形的开刀缝（公主线）钮子： Button stay 钉钮扣的部位2. 上装后幅总肩： across back shoulder 从左肩端至右肩端的部位后过肩： back yoke 连接后身与肩缝合的部件（后担干）背缝： center back seam 后肩中间缝合的缝子背叉： vent 背缝下部开叉摆叉： side vent 摆缝下部开叉后搭门： back overlap 门里襟开在后背处领窝： neck line 前后肩与领子缝合的部位后领省： back neck dart 后领窝处呈八字形的省道后肩省： back shoulder dart 后身肩部的省道后腰省： back waist dart 后身腰部的省道后身通省：back open dart 从肩缝到下摆的开刀缝From:/word/fzfs/2008-09-27/54702.html。

塑胶件结构设计之止口与扣位的设计止口与扣位特征是一套产品上不可缺少的重要组成部分，止扣是用来方便产品上下壳进行装配，可以有效的防止上下壳之间的偏位；而扣位则起产品之间的固定作用，对于一些小的产品，无法用螺丝来固定，基本上都采用是扣位；再比如一些产品，产品的四角才有螺丝柱，中间没有锁紧力，就有可能产生缝隙，为了防止这种情况出现，就会设计扣位。

1、止口的模具设计1.1、止口的作用1)壳体内部空间与外界的导通不会很直接，能有效地阻隔灰尘/静电等的进入2)上下壳体的定位及限位1.2、壳体止口的设计需要注意的事项1)嵌合面应有>3~5°的脱模斜度，端部设计倒角或圆角，以利于装配2)上壳与下壳圆角的止口配合，应使配合内角的R角偏大，以增加圆角之间的间隙，预防圆角处相互干涉3)止口方向设计，应将侧壁强度大的一端的止口设计在里边，以抵抗外力4)止口尺寸的设计，位于外边的止口的凸边厚度为0.8mm；位于里边的止口的凸边厚度为0.5mm；B1=0.075~0.10mm；B2=0.20mm5)美工线设计尺寸：0.50×0.50mm。

是否采用美工线，可以根据设计要求进行1.3、面壳与底壳断差的要求装配后在止口位，如果面壳大于底壳，称之为面刮；底壳大于面壳，则称之为底刮，如图1所示。

可接受的面刮<0.15mm，可接受的底刮<0.10mm，无论如何制作，段差均会存在，只是段差大小的问题，尽量使产品装配后面壳大于底壳，且缩小面壳与底壳的段差。

2、模具上卡扣的设计2.1、卡扣设计的关键点1)数量与位置：设在转角处的扣位应尽量靠近转角；2)结构形式与正反扣：要考虑组装、拆卸的方便，考虑模具的制作；3)卡扣处应注意防止缩水与熔接痕；4)朝壳体内部方向的卡扣，斜销运动空间不小于5mm；2.2、常见卡扣设计1)通常上盖设置跑滑块的卡钩，下盖设置跑斜顶的卡钩；因为上盖的筋条比下盖多，而且上盖的壁常比下盖深，为避免斜顶无空间脱出。

产品结构设计止口扣位手机设计The document was prepared on January 2, 2021今天要发的这份教程是止口与反止口的设计要点详解，共分为：一、认识止口二、止口的作用三、止口设计的基本原则四、止口设计的作图方法五、止口与扣位的关系六、止口与反止口关系七、反止口的不同的结构及变化形式一、认识止口：止口也没有很专业的解释，可以从字面上理解为开口处的止动结构，也称为唇。

止口分为公止口与母止口，止口种类很多，现在以手机结构中常用的一种来说明，如下图所示:二、止口的作用为什么要设计止口呢止口有什么作用总的来说，止口的主要作用归纳为：1、限位。

防止壳体装配时错位、产生断差。

如图所示：止口的作用为：防止A壳朝外变形，同时防止B壳朝内缩。

2、防静电。

止口也称静电墙，可以阻挡静电从外进入内部，从而保护内部电子元件，所以在设计时尽可能的保留整圈止口的完整三、止口设计的基本原则止口设计的基本原则：A、公止口一般长在厚度薄的壳体上。

B、母止口一般做在厚度厚的壳体上。

补充说明：手机壳体中，绝大部分是A壳薄，B壳厚，所以，A壳一般是长公止口。

但要注意的就是公止口不一定就长在A壳，如果A壳厚，B壳薄，公止口就长在B壳C、公止口的尺寸说明：1、尺寸a为公止口的高度，常用范围为2、尺寸b为公止口根部宽度，常用范围为，最小尺寸要保证拔模后顶部最小宽度不少于3、尺寸c1、c2是公止口两侧拔模尺寸，2-3度即可4、尺寸d倒角尺寸，好装配，常用、止口的配合尺寸说明:1、尺寸A为配合面尺寸，为2、尺寸B为止口纵向避让尺寸，常用，建议，防止尺寸偏差时造成装配干涉。

3、尺寸C是过渡圆角，主要是胶位突变的圆滑过渡，也不能太大，防止装配时干涉。

4、尺寸D为壳体外观面胶厚尺寸，应≥四、止口设计的作图方法止口的设计作图方法也是很多种，主要有：1、扫描直接做出。

扫描可以一步做出，是既快又省步骤的做法，值得推荐，尤其适用于分型面是平面的零件。

手机结构设计经验总结之二--扣位篇
我们要值得注意的是在设计重点问部分时如扣位和止口处时其圆角的作用将显得更加重要经常发现在上面处会发生裂纹或注塑不满的情况。

所以总给只要是给构上允许都要考虑加上圆角。

给出如下图所示:
止口在设计时其终止部位也要做出圆角这样还有可以好装和容易对位的好处。

关于扣位的处理
上面的母卡扣就是我在设计时常用的结构.但给我感觉后面的一定不要把卡位做穿这样就会很大程度的降低扣位的强度一般我把后面的肉厚做到0.3-0.4mm。

给大家贴个图吧:
卡扣细部设计按照图左来设计。

A1=0.4-0.6；A2=0.10mm；A3=0.05mm；A4=0.10mm；
A5>=0.70mm；AA=0.40-0.55mm（视卡扣周边情况及壳体侧壁厚度，侧壁厚度大于1.5mm时AA取0.4mm；小于1.2mm时取0.55mm。

没有把握时先按小设计，待验证后再加胶）。

折叠机/滑盖机如果用4颗螺丝来固定上下壳体，那么在壳体上左右两边两螺柱之间要各设计1个卡扣（每个卡扣的长度应该在6-8mm 之间，）；顶部设计2个卡扣（长度4mm左右），如果受元器件摆放位置的限制，如卡扣的内斜销运动过程中与Speaker/Receiver/Motor /Camera等元器件的定位/音腔发生干涉，顶部可以只设计1个卡扣（长度6mm左右）。

1.上装前幅肩缝：shoulder seam前后肩连接的部位领嘴：notch领底口末端至门里襟止口的部位门襟：closing / closure锁眼的衣片门襟止口：front edge门襟的边沿搭门：front overlap门里襟叠在一起的部位扣眼：buttonholexx的眼孔眼距：buttonhole spacing扣眼间的距离袖窿：armhole绱袖的部位驳头：lapel门里襟上部翻折部位平驳头：notch与上领片的夹角呈三角形缺口的方角驳头戗驳头：peak lapel驳角向上形成尖角的驳头胸部：chest衣服前胸丰满处腰节：waist line衣服腰部最细处摆缝：side seam袖窿下面由前后身连接的缝（侧骨）里襟：under lap钉钮的衣片底边：hem衣服下部的边沿部位串口：gorge领面与驳头面缝合处假眼：mock button hole不开眼口的装饰用扣眼驳口：roll line驳头翻折部位单排扣：single breasted一排钮扣双排扣：double breasted两排钮扣止口圆角：front cut门里襟下部的圆头前后披肩：front or back shoulder cape覆盖在肩部前后的部件扣位：button placement钮扣的位置滚眼：bound button hole用面料做的扣眼前过肩：front yoke连接前身与肩缝合的部件领省：neckline dart领窝部位的省道前腰省：front waist dart衣服前身腰部的省道肋省：underarm dart衣服两侧腋下处的省道横省：side dart腋下摆缝处至胸部的省道前肩省：front shoulder dart前身肩部的省道肚省：fish dart大袋口部位的横省前身通省：front open dart从肩缝到下摆的开刀缝刀背缝：princess seam弯形的开刀缝（公主线）钮子：Button stay钉钮扣的部位2.上装后幅总肩：across back shoulder从左肩端至右肩端的部位后过肩：back yoke连接后身与肩缝合的部件（后担干）背缝：center back seam后肩中间缝合的缝子背叉：vent背缝下部开叉摆叉：side vent摆缝下部开叉后搭门：back overlap门里襟开在后背处领窝：neck line前后肩与领子缝合的部位后领省：back neck dart后领窝处呈八字形的省道后肩省：back shoulder dart后身肩部的省道后腰省：back waist dart后身腰部的省道后身通省：back open dart从肩缝到下摆的开刀缝服装部位英语表达：省前肩省Front shoulder dart前腰省Front waist dart胸省Chest dart, breast dart领省Neck dart领口省Neckline dart, gorge dart驳头省Lapel dart肋省Underarm dart, side dartxxSide dart袖窿省Armhole dart肘省Elbow dart肚省Stomach dart曲线省French dart鱼型省（褶）Fish dartBarrel pleating管形褶裥Beehive-pleat skirt蜂巢褶裥裙Blind pleat暗褶Box pleats复褶,对裥,和合裥[左右对折的褶裥] Cartridge pleats弹带形褶裥,管形褶裥Curved pleat曲形形褶裥Double pleat叠褶Ever pleat耐久不变的褶裥Side pleat侧褶,旁褶,追加的褶Soft pleat活褶Sunray pleats光线式褶裙,散褶裙Stitched pleat双重褶服装部位英语表达：衣前身裁片Cutted pieces, cut pieces, cut parts衣大身Bodice, body大身衣片Body piece前身里子Front lining全（半）衬里Full(half) lining活动里Detachable lining脱卸里Zip-out lining防缩里Shrink-proof lining衣肩Shoulder腰节Waistline前过肩Front yoke领嘴Notch衣胸Chest, breast, bosom衬衫）硬衬胸Front stiff前幅，前襟Forepart, front, front panel左（右）前襟Left (right) forepart单（双）襟single ( double) breast开襟Opening, placket, open front, cardigan front全襟Full open front长开襟Deep placket半开襟Placket front, neckline placket对襟Front opening偏襟Slanting front, side opening曲襟Crank opening门襟Top fly, front fly, fly, placket, plaquette, button warp, storm flap明门襟Front strap, front band, box pleat front, top center plait, top center,placket front, neckline placket贴门襟Facing strap暗门襟French front, plain front, wrap over front, button panel, cover placket假门襟Mock fly门襟里搭袢Fly tongue里襟Under fly, right fly, right front挂面Front facing, facing前搭门Front overlap门襟止口Front edge腰Waist下摆Bottom, hem, lap, sweep, expansion, suso平下摆Square-cut bottom, square front, plain bottom, flat bottom 斜下摆Slant-cut bottom弧形下摆Curve bottom圆下摆Round bottom衬衣下摆Shirttail hem, shirttailxx下摆Rib bottom大圆角前摆Front cut away圆角前摆Front round cut方角前摆Front square cut, square front止口圆角Front cut止口圆角点线Front cut point衣边edge下摆折边Bottom hem袖口折边Cuff hem口袋折边Pocket hem下卷边Roll-down hem反折边Turn up hem贴边Facing, welt滚边Piped edge, welted edge滚条Welt嵌条Panel中心嵌条Centre panel左右嵌条Left (right) side panel包边Covered edge假缝边Tack edge毛边Fringe缝头Seam allowance, seam, balance领串口Gorge line领驳口Fold line for lapel扣眼Buttonhole圆锁眼Eyelet buttonhole平锁眼Straight end buttonhole, flat buttonhole 花式扣眼Fancy buttonhole假扣眼Mock buttonhole, decoration buttonhole 滚眼Welt buttonhole扣位Button stand扣眼位Button position扣眼档Button distance服装部位英语表达：衣袖词汇袖里Sleeve lining大（小）袖里Top(under) sleeve lining袖型Sleeve shape ,sleeve style, sleeve modeling袖窿Armhole, scye袖山Sleeve cap, sleeve cuff, cuff opening单袖头Single cuff双袖头Double cuff, French cuff, turn-up cuff, fold back cuff 单（双）扣袖头One(two)–button cuff两用袖头Convertible cuff松紧袖口Elstic cuffxx袖口Rib-knit cuff防风袖头Storm cuff活动袖头Detachable cuff假袖头Imitation cuff假翻袖头Cuff band, cuff strap紧袖口Bracelet cuff束带袖头Strpped cuff扇型袖头Scalloped cuff褶裥泡状袖头Bead cuff无卷边袖头Cuffless衬衫袖头Wristband袖头里子Cuff lining袖衩Cuff opening, cuff vent, sleeve placket, sleeve slit, sleeve vent大袖衩Sleeve facing小袖衩Sleeve under facing袖衩搭边Sleeve overlap袖衩条Sleeve placket腋部吸汗垫布Shield腋下镶布Underarm gusset肘部垫布Elbow patch服装英语(三)服装部位结构名称(1)上装前身的部位名称〔肩缝shoulder seam〕在肩膀处，前后衣片相连接的部位。

今天要发的这份教程是止口与反止口的设计要点详解，共分为：一、认识止口二、止口的作用三、止口设计的差不多原则四、止口设计的作图方法五、止口与扣位的关系六、止口与反止口关系七、反止口的不同的结构及变化形式一、认识止口：止口也没有专门专业的解释，能够从字面上理解为：开口处的止动结构，也称为唇。

止口分为公止口与母止口，止口种类专门多，现在以手机结构中常用的一种来讲明，如下图所示:二、止口的作用什么缘故要设计止口呢？止口有什么作用？总的来讲，止口的要紧作用归纳为：1、限位。

防止壳体装配时错位、产生断差。

如图所示：止口的作用为：防止A壳朝外变形，同时防止B壳朝内缩。

2、防静电。

止口也称静电墙，能够阻挡静电从外进入内部，从而爱护内部电子元件，因此在设计时尽可能的保留整圈止口的完整三、止口设计的差不多原则止口设计的差不多原则：A、公止口一般长在厚度薄的壳体上。

B、母止口一般做在厚度厚的壳体上。

补充讲明：手机壳体中，绝大部分是A壳薄，B壳厚，因此，A壳一般是长公止口。

但要注意的确实是公止口不一定就长在A壳，假如A壳厚，B壳薄，公止口就长在B壳C、公止口的尺寸讲明：1、尺寸a为公止口的高度，常用范围为0.60-0.802、尺寸b为公止口根部宽度，常用范围为0.60-0.80，最小尺寸要保证拔模后顶部最小宽度许多于0.503、尺寸c1、c2是公止口两侧拔模尺寸，2-3度即可4、尺寸d倒角尺寸，好装配，常用0.25-0.30D、止口的配合尺寸讲明:1、尺寸A为配合面尺寸，为0.052、尺寸B为止口纵向避让尺寸，常用0.10-0.20，建议0.20，防止尺寸偏差时造成装配干涉。

3、尺寸C是过渡圆角，要紧是胶位突变的圆滑过渡，也不能太大，防止装配时干涉。

4、尺寸D为壳体外观面胶厚尺寸，应≥0.80四、止口设计的作图方法止口的设计作图方法也是专门多种，要紧有：1、扫描直接做出。

扫描能够一步做出，是既快又省步骤的做法，值得推举，尤其适用于分型面是平面的零件。

止口与反止口的设计要点详解，共分为：一、认识止口二、止口的作用三、止口设计的基本原则四、止口设计的作图方法五、止口与扣位的关系六、止口与反止口关系七、反止口的不同的结构及变化形式一、认识止口：止口也没有很专业的解释，可以从字面上理解为开口处的止动结构，也称为唇。

止口分为公止口与母止口，止口种类很多，现在以手机结构中常用的一种来说明，如下图所示:二、止口的作用为什么要设计止口呢？止口有什么作用？总的来说，止口的主要作用归纳为：1、限位。

防止壳体装配时错位、产生断差。

如图所示：止口的作用为：防止A壳朝外变形，同时防止B壳朝内缩。

2、防静电。

止口也称静电墙，可以阻挡静电从外进入内部，从而保护内部电子元件，所以在设计时尽可能的保留整圈止口的完整。

三、止口设计的基本原则止口设计的基本原则：A、公止口一般长在厚度薄的壳体上。

B、母止口一般做在厚度厚的壳体上。

补充说明：手机壳体中，绝大部分是A壳薄，B壳厚，所以，A壳一般是长公止口。

但要注意的就是公止口不一定就长在A壳，如果A壳厚，B壳薄，公止口就长在B壳。

C、公止口的尺寸说明：1、尺寸a为公止口的高度，常用范围为0.60-0.802、尺寸b为公止口根部宽度，常用范围为0.60-0.80 ，最小尺寸要保证拔模后顶部最小宽度不少于0.503、尺寸c1、c2是公止口两侧拔模尺寸，2-3度即可4、尺寸d倒角尺寸，好装配，常用0.25-0.30D、止口的配合尺寸说明:1、尺寸A为配合面尺寸，为0.052、尺寸B为止口纵向避让尺寸，常用0.10-0.20，建议0.20，防止尺寸偏差时造成装配干涉。

3、尺寸C是过渡圆角，主要是胶位突变的圆滑过渡，也不能太大，防止装配时干涉。

4、尺寸D为壳体外观面胶厚尺寸，应≥0.80四、止口设计的作图方法止口的设计作图方法也是很多种，主要有：1、扫描直接做出。

扫描可以一步做出，是既快又省步骤的做法，值得推荐，尤其适用于分型面是平面的零件。

产品结构设计之止口扣位手机设计一、引言手机作为现代人们日常生活中不可或缺的物品，其设计不仅仅限于外观造型和功能性能，产品结构设计尤为重要。

本文将以“止口扣位手机设计”为主题展开讨论，探究在手机产品结构设计中止口扣位的重要性和设计原则。

二、止口扣位在手机设计中的作用止口扣位是指手机外壳结构上的连接方式，起到固定和连接各部件的作用。

在手机设计中，止口扣位承载着组装和拆卸的功能，直接影响手机的整体稳定性和使用寿命。

1. 稳固性止口扣位设计合理与否直接影响手机的稳固性。

合适的止口设计可以保证手机各部件之间连接紧密，不易出现松动或脱落的情况，提升用户体验。

2. 维修性良好的止口扣位设计可以方便维修人员进行手机内部结构的维护和更换，降低了维修难度和成本，延长了手机的使用寿命。

三、止口扣位手机设计原则在进行手机产品结构设计时，针对止口扣位的设计需要遵循一定的原则，以确保产品质量和用户体验。

1. 材料选择选择适合手机结构的坚固、耐磨的材料作为止口扣位的原材料，以确保止口的稳固性和耐用性。

2. 结构设计设计止口扣位的结构要简单明了，在满足连接需求的同时尽量减少结构复杂度，方便生产和维修。

3. 精准度要求确保止口扣位的制造精准度高，以保证不同部件能够准确连接并紧密固定，提升手机的整体品质。

四、案例分析以某知名手机品牌的某款手机为例，分析其止口扣位设计的优点和不足之处，为产品设计提供借鉴。

1. 优点•精密的止口扣位设计保证了手机的整体稳固性。

•结构简单易懂，方便用户进行自行维修和更换部件。

2. 不足•部分止口扣位设计精度不高，存在松动情况影响使用寿命。

•部分止口设计复杂，维修难度较大，影响维修效率。

五、结论止口扣位作为手机产品结构设计中重要的一环，直接关系到手机产品的稳固性和使用寿命。

合理设计止口扣位可以提升产品质量和用户体验，减少维修成本，是手机设计过程中需要重点关注的环节。

通过对止口扣位设计原则的遵循和案例分析的总结，可以为未来产品设计提供宝贵经验和指导。

模具行业常用术语1. 什么叫PL面？PL面又称：分型面、啪拉面，是指模具在闭合时前模和后模相接触的部分。

2. 什么是碰穿，什么是插穿？与PL面平行的公母模贴合面叫碰穿面，与PL面不平行的公母模贴合面叫插面。

3. 条和丝的关系？条和丝都是长度单位，条为台湾用语，1条=0.01mm，丝为香港用语，1丝=0.01mm，所以1条=1丝。

4. 枕位是什么？外壳类塑件的边缘常开有缺口，用于安装各类配件，此处形成的枕壮分型部分称为枕位。

5. 火山口是什么？BOOS柱根部减胶部分反映在模具上的类型于火山爆发后的形状叫做模具火山口。

6. 呵指是什么？呵指的是模仁，香港习惯用语。

7. 什么是老虎口？老虎口又称为：管位，即用来限位的部分。

8. 什么叫排位？模具上的产品布局称为排位。

9. 什么叫胶位？模具上的产品的空穴称为：胶位。

10. 什么叫骨位？产品上的筋称为：骨位。

11. 什么叫柱位？产品上的BOSS的柱称为：柱位。

12. 什么叫虚位？模具上的间隙称为：虚位。

13. 什么叫扣位？产品上连接用的钩称为：扣位。

14. 什么叫火花纹？电火花加工后留下的纹称为火花纹。

15. 铜工是什么？电火花通常采用易于加工的铜料做放电电极，称为铜工，也称电极，铜工一般分为：粗工、粗幼工、幼工、幼工又称精工。

16. 火花位通常是多少？放电过程中，铜工和钢料之间的放电间隙称为火花位，粗工火花一般在15到50条，幼工火花位一般在5到15条。

17. 料位是什么？塑胶产品的避厚，也称肉厚。

18. 原身留是什么？原身留是相对与割镶件而言，原身留是指一整块钢材为加工胚料，加工的时候一起加工出来。

19. 熔接痕是什么？两股塑胶相遇所形成的线称为熔接痕。

20. 喷流是什么?塑胶从进胶口进入型腔后形成弯曲折叠似蛇的流痕称为喷流。

21. DME是指什么，HASCO是指什么？标准件的标准，DME是美制的，HASCO是欧制的。

22. 什么叫倒扣？产品中前后模无法直接脱模的部分成为倒扣。
