XX大厦卫星及有线电视系统方案

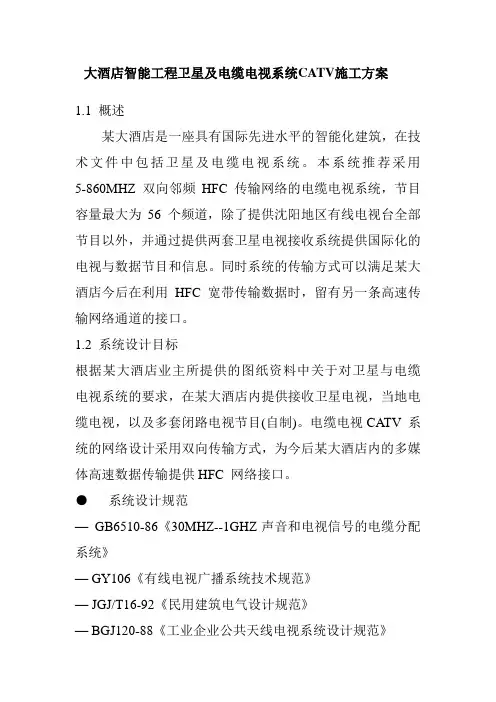

大酒店智能工程卫星及电缆电视系统CATV施工方案1.1 概述某大酒店是一座具有国际先进水平的智能化建筑，在技术文件中包括卫星及电缆电视系统。

本系统推荐采用5-860MHZ 双向邻频HFC 传输网络的电缆电视系统，节目容量最大为56 个频道，除了提供沈阳地区有线电视台全部节目以外，并通过提供两套卫星电视接收系统提供国际化的电视与数据节目和信息。

同时系统的传输方式可以满足某大酒店今后在利用HFC 宽带传输数据时，留有另一条高速传输网络通道的接口。

1.2 系统设计目标根据某大酒店业主所提供的图纸资料中关于对卫星与电缆电视系统的要求，在某大酒店内提供接收卫星电视，当地电缆电视，以及多套闭路电视节目(自制)。

电缆电视CATV 系统的网络设计采用双向传输方式，为今后某大酒店内的多媒体高速数据传输提供HFC 网络接口。

●系统设计规范—GB6510-86《30MHZ--1GHZ声音和电视信号的电缆分配系统》— GY106《有线电视广播系统技术规范》— JGJ/T16-92《民用建筑电气设计规范》— BGJ120-88《工业企业公共天线电视系统设计规范》—《关于有线电视现阶段网路技术体制的意见》—《中国有线电视系统主要参数要求》—《工业企业通信接地设计规范》●系统技术指标系统的整体技术指标应满足下列要求；—频率范围：5MHZ－860MHZ(双向)—载噪比：C/N=53db—载波互调比：IM=63db—交扰调制比：CM=54db—信号交流声比：=57db—微分增益：<10%—相互调制比：>57db—微分相位：<10%—回波成分：<7%或者--32db—色/亮度时延差：<100ns—用户终端的电平指标：电视信号输出电平为63db--75db，相邻频道间的信号电平差不应大于2db。

1.3 某大酒店内电缆电视网络技术方案某大酒店电缆电视网络采用5-860MHz 双向传输系统，具备传输交互式信息的能力，可以使得某大酒店内的CATV 电缆电视传输线路可以作为另一条信息与数据传输的宽带高速网络，为今后在某大酒店内实施“三网合一”(即电视网、电话网、计算机网) 的综合传输方式预留网络接口。

酒店卫星及有线电视系统解决方案1系统概述超五星级酒店酒店作为国际化的高档商业、休闲性质酒店，将吸引全球范围内多种消费人群，根据需要配置卫星电视及有线电视系统，以方便国内外客户及时了解最新的信息，显得尤为重要。

根据酒店收视建设需要可配备卫星电视、有线电视系统、酒店自办节目系统。

根据超五星级酒店酒店的经营业态，要求提供卫星电视节目和本地有线电视以满足商业运营需求。

系统设置卫星接收天线，用于接收国内、外卫星电视节目，同时引入本地有线电视台的数字信号光缆到有线电视机房，有线电视的本地数字信号，本地数字信号经过机顶盒数模转换后混合卫星电视信号进入设备中心的分配网络供酒店人群使用，同时，可根据需要接入酒店自办节目，以丰富节目类型并有效推广及拓展酒店业务。

2系统分析根据超五星级酒店酒店的经营需要，酒店要求提供卫星电视节目、本地有线电视节目以及酒店自办节目以满足客人的需要。

其中，卫星电视系统设置卫星接收天线，用于接收诸如CNN 美国有线电视新闻网、CNBC 美国全国广播公司亚州财经频道、ESPN 美国娱乐体育节目、HBO 美国HBO 家庭电影频道、NHK (Japan) 日本广播协会娱乐电视、BBC World 英国广播公司世界频道等节目。

以上频道节目仅作为推荐，卫星电视系统接收卫星电视节目暂定若干套，具体卫星电视节目将根据酒店收视指南具体建设完成，同时引入本地有线电视台的数字信号光缆到有线电视机房，接入当地有线的本地数字信号，本地数字信号经过机顶盒数模转换后混合卫星电视信号进入酒店分配网络供酒店使用。

3系统设计为了制造一个和谐、舒适和轻松的生活环境，设计卫星电视接收系统和有线电视系统是十分必要的，满足工作人员和酒店客户在休息的时候有一个轻松、交流的环境，通过卫星电视和有线电视能及时让住户了解到国际政坛的风云变化和最新国内外动态。

超五星级酒店酒店卫星及有线电视系统将根据酒店卫星电视及有线电视建设要求设计完成，超五星级酒店酒店卫星及有线电视系统由卫星接收天线、节目专用接收机、调制器、混合器、干线放大器、分配器、分支器、射频同轴电缆和用户插座组成。

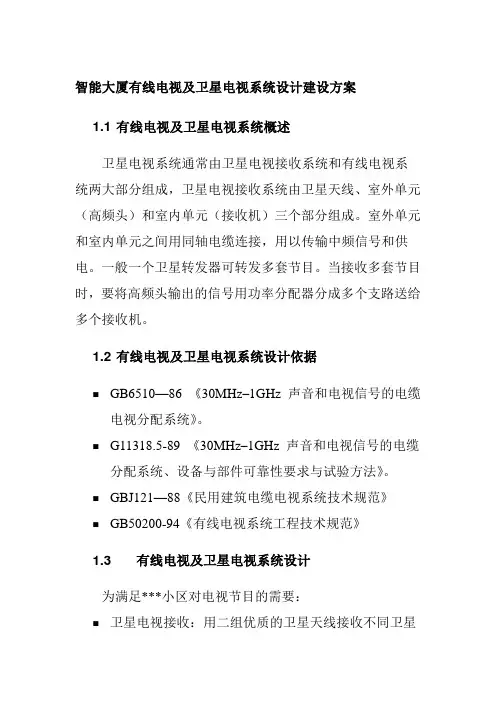

智能大厦有线电视及卫星电视系统设计建设方案1.1 有线电视及卫星电视系统概述卫星电视系统通常由卫星电视接收系统和有线电视系统两大部分组成，卫星电视接收系统由卫星天线、室外单元（高频头）和室内单元（接收机）三个部分组成。

室外单元和室内单元之间用同轴电缆连接，用以传输中频信号和供电。

一般一个卫星转发器可转发多套节目。

当接收多套节目时，要将高频头输出的信号用功率分配器分成多个支路送给多个接收机。

1.2 有线电视及卫星电视系统设计依据⏹GB6510—86 《30MHz–1GHz 声音和电视信号的电缆电视分配系统》。

⏹G11318.5-89 《30MHz–1GHz 声音和电视信号的电缆分配系统、设备与部件可靠性要求与试验方法》。

⏹GBJ121—88《民用建筑电缆电视系统技术规范》⏹GB50200-94《有线电视系统工程技术规范》1.3 有线电视及卫星电视系统设计为满足***小区对电视节目的需要：⏹卫星电视接收：用二组优质的卫星天线接收不同卫星转发的电视信号(卫星节目源)。

⏹有线电视接收：充分利用有线电视资源，接收有线电视节目。

⏹将以上电视信号源，通过解调、调制、滤波、混合、放大再经分支、分配、电缆、用户终端传送至用户（彩色电视机）。

⏹卫星电视接收设计二座卫星接收天线（其中二座直径为Φ4.5米、）分别接收亚洲3号、泛美2号。

1.4 卫星接收天线方位表以上二座卫星接收天线接收的卫星电视信号经过高频头、功分器(将一颗卫星上的电视信号分成几个需要接收的电视信号)至卫星电视接收机。

二座卫星天线接收的节目共十套，分别为：⏹亚洲三号凤凰卫视音乐台（模拟）、凤凰卫视体育台（模拟）、凤凰卫视电影台（加密）、凤凰卫视中文台（模拟）。

⏹泛美二号TVBS ASIA、FOS NEWS、KNTV、Adhoc CBS-TV、BBC BLOO MBERG凤凰卫视电影台简介：凤凰卫视电影台：凤凰卫视电影台是凤凰卫视有限公司于是1998年8月28日新推出的收费电影卫星频道。

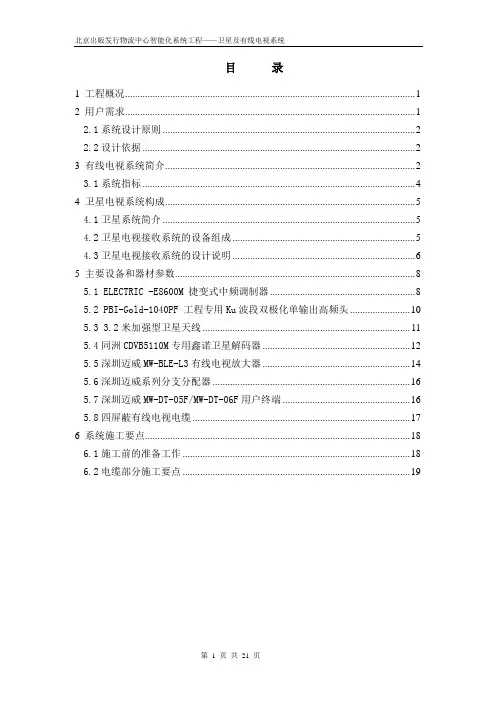

目录1 工程概况 (1)2 用户需求 (1)2.1系统设计原则 (2)2.2设计依据 (2)3 有线电视系统简介 (2)3.1系统指标 (4)4 卫星电视系统构成 (5)4.1卫星系统简介 (5)4.2卫星电视接收系统的设备组成 (5)4.3卫星电视接收系统的设计说明 (6)5 主要设备和器材参数 (8)5.1 ELECTRIC -E8600M 捷变式中频调制器 (8)5.2 PBI-Gold-1040PF 工程专用Ku波段双极化单输出高频头 (10)5.3 3.2米加强型卫星天线 (11)5.4同洲CDVB5110M专用鑫诺卫星解码器 (12)5.5深圳迈威MW-BLE-L3有线电视放大器 (14)5.6深圳迈威系列分支分配器 (16)5.7深圳迈威MW-DT-05F/MW-DT-06F用户终端 (16)5.8四屏蔽有线电视电缆 (17)6 系统施工要点 (18)6.1施工前的准备工作 (18)6.2电缆部分施工要点 (19)1 工程概况工程名称：北京出版发行物流中心。

建设单位：北京发行集团建设地点：北京市通州区台湖镇建筑面积：一期227222平方米(地上213947平方米、地下13275平方米)功能分配：物流仓储配送中心：119952平方米出版物展销中心：76000平方米配套服务中心：23210平方米本工程位于通州区台湖镇，京沈高速路台湖出口南1500米外，物流中心居于所占地西侧。

整个大楼地上二层，分为A库、B库，A库为一层，B库为二层，层高分别为5.5米及7.5米，办公室层高约为5.5米，整体建筑面积约为12万M2。

物流中心东侧为出版社展销中心，及配套服务中心。

出版物展销中心位于用地东北方，南北长267.3米，东西长81米，为物流中心的标志性建筑。

建筑面积74000平方米，其中地下建筑面积12000平方米。

建筑高度23.85米。

配套服务中心面积约2.5万平方米,地下一层(主要为中水机房，锅炉房),地上一，二层(主要餐厅，游泳池，报告厅，多功能厅，保龄球等，地上二层局部为宿舍及酒店).，地上三层至六层（主要为宿舍及酒店）。

卫星接入及数字有线电视系统施工方案1有线电视系统安装1. 承担有线电视机房内机架及所有电视设备的安装及线缆接驳，要求线缆走向清晰，走线整齐，设备排列合理美观。

2. 充分利用提供的管道和电缆支架敷设CATV干线电缆并有效地接续。

所有接口均在地面上，不得留在地下管道处，系统设置放大器箱及分支分配器箱。

3. 充分利用甲方提供的各垂直，水平电缆走线槽桥架，引下线铁管，进行电缆穿敷。

4. 负责对大楼内的有线电视分接箱内所有设备的安装和线缆接续以及终端盒的安装和接续。

5. 机房设备连线排列整齐有序，以利调试、维修、除尘保养等。

信号线与电源采用正交排列，避免干扰。

各线缆严格按照规定的曲率半径换向过渡。

同类型线缆用扎带捆扎固定。

6. 严格规范连接器接头工艺，接头制作后及时测试并记录，并采用监督审查制，经审查通过后方可密封。

7. 分配器与分支器的安装①.明装：a 安装方法是按照部件的安装孔位，用φ6mm合金钻头打孔后，塞进塑料膨胀管，再用木螺丝对准安装孔加以紧固。

塑料型分支器、分配器或安装孔在盒盖内的金属型分配、分支器，则要揭开盒盖，对准安装盒钻眼；压铸型分配、分支器，则对准安装孔钻眼。

b 对于非防水性分配器和分支器，明装的位置一般是在分配共用箱内或走廊、阳台下面，必须注意防止雨淋受潮，连接电缆水平部分留出长250～300mm左右的余量，然后导线向下弯曲，以防雨水顺电缆流入部件内部。

②.暗装：暗装有木箱与铁箱两种，并装有单扇或双扇箱门，颜色与墙面相同。

在木箱上装分配器或分支器时，可按安装孔位置，直接用木螺丝固定。

采用铁箱结构，可利用二层板将分配器或分支器固定在二层板上，再将二层板固定在铁箱上。

8. 用户终端安装①.检查修理盒子口检查盒子口有不平整处，应及时检修平整。

暗盒的外口应与墙面平齐；盒子标高应符合设计规范要求；明装盒应固定牢固。

②.结线压接先将盒内电缆接头剪成100～150mm的长度，然后把25mm的电缆外绝缘层剥去，再把外导线铜网套如卷袖口一样翻卷10mm，留出3mm 的绝缘台和12mm芯线，将线芯压在端子上，用Ω卡压牢铜网套处见图3-75所示。

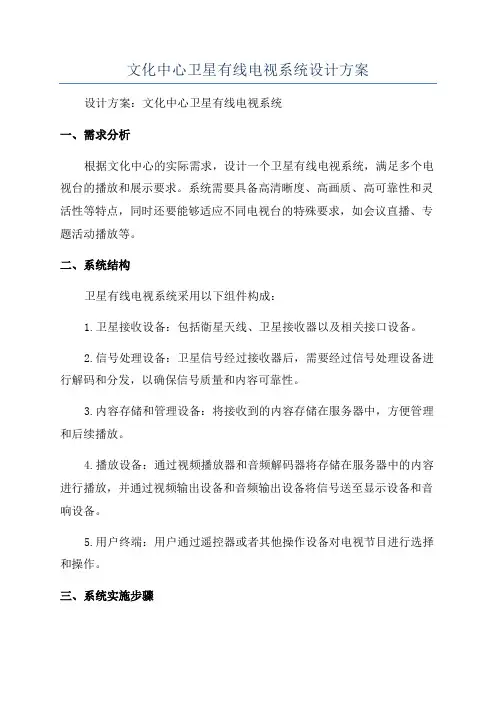

文化中心卫星有线电视系统设计方案设计方案：文化中心卫星有线电视系统一、需求分析根据文化中心的实际需求，设计一个卫星有线电视系统，满足多个电视台的播放和展示要求。

系统需要具备高清晰度、高画质、高可靠性和灵活性等特点，同时还要能够适应不同电视台的特殊要求，如会议直播、专题活动播放等。

二、系统结构卫星有线电视系统采用以下组件构成：1.卫星接收设备：包括衛星天线、卫星接收器以及相关接口设备。

2.信号处理设备：卫星信号经过接收器后，需要经过信号处理设备进行解码和分发，以确保信号质量和内容可靠性。

3.内容存储和管理设备：将接收到的内容存储在服务器中，方便管理和后续播放。

4.播放设备：通过视频播放器和音频解码器将存储在服务器中的内容进行播放，并通过视频输出设备和音频输出设备将信号送至显示设备和音响设备。

5.用户终端：用户通过遥控器或者其他操作设备对电视节目进行选择和操作。

三、系统实施步骤1.设计天线系统。

根据实际需求选择合适的卫星天线，并合理布置在文化中心的合适位置。

2.安装卫星接收器。

根据天线系统和卫星信号的特点，选择合适的卫星接收器，并按照要求正确安装和调试。

3.信号处理设备的选型和配置。

根据系统需求，选择支持高清晰度、高画质的信号处理设备，并确保其与其他设备的兼容性。

4.配置存储和管理设备。

选择性能稳定、容量适当的服务器，并对其进行配置和优化，确保储存和管理功能的正常运行。

5.安装播放设备。

选择高质量的播放设备，并按照系统要求和播放要求进行安装和调试。

6.配置用户终端设备。

根据系统要求和用户需求，选择合适的用户终端设备，如遥控器、操作面板等，并进行配置和调试。

7.系统测试和优化。

在所有设备和组件安装好后，进行系统测试和优化，以确保各项功能正常、稳定。

四、系统特点和优势1.高清晰度和高画质。

通过选择高质量的信号处理设备和播放设备，确保流畅、清晰、逼真的视觉体验。

2.高可靠性和稳定性。

通过合理配置和优化所有设备和组件，确保系统无故障、稳定运行。

卫星及有线电视技术方案三篇篇一：卫星及有线电视技术方案一．公司概况二．设计依据●GB6510-86 30MHz~1GHz声音和电视信号的电缆分配系统●GB50200-94有线电视系统工程技术规范●GB50057-94建筑防雷设计规范●GY/T106-19XX《有线电视技术规范》●GY/T143-20XX《有线电视系统调幅光激光发送机和接收机入网技术条件和测量方法》●GY/T185-20XX《有线电视系统双向放大器技术要求和测量方法》●GY/T135-19XX《有线电视系统物理发泡聚乙烯绝缘同轴电缆入网技术条件和测量方法》●GY/T 217-20XX《有线电视系统用射频同轴连接器技术要求和测量方法》●GY/T137-19XX《有线电视系统用分支器和分配器(5~1000MHz)入网技术条件和测量方法》●GY/T140-19XX《有线电视系统输出口(5~1000MHz)入网技术条件和测量方法》三.系统概述本工程广电部门的有线电视信号从外部通过光纤接入设置在园区L1栋总进线间后，经过接收机接收（有线电视信号有可能需要使用机顶盒接收），和本地的卫星电视信号混合。

使用模拟信号进入光发射机通过光纤传输到各栋远端楼房。

所有产品选用双向传输产品，终端阻抗符合国家和当地有线电视和数字电视相关的规范要求。

网络设计为5~862MHz双向传输，现在主要任务是利用87~862MHz 下行传输模拟电视与广播节目，根据服务发展需要，可随时开通双向宽带接入、数据广播等业务。

四．方案介绍1、系统概述根据多功能会议室、指挥中心、控制室建设子项目工程有线电视系统设计要点的要求及有线电视系统的发展趋势，综合考虑该工程的潜在需求和国内有线电视系统的发展现状，系统总体技术和设备应达到目前的先进水平，传输网络设计为双向862MHz邻频传输方式。

2、前端广电部门的有线电视信号从外部接入机房，和本地卫星节目以及自办节目混合。

再经过光纤传输到各楼机房。

第三章第三章卫星天线及有线电视系统一．系统综述和功能要求✧综合大楼有线电视系统为860MHz网，它覆盖整幢大楼。

✧本CATV系统向电信综合楼各终端提供丰富的电视节目。

✧本系统具有双向通信能力(需用双向放大器)，上行通道为5～65MHz，下行通道为85～862MHz。

✧本系统可以进一步设置网络管理系统，可对系统中的前端、电源光节点和分支器的射频信号进行近程和远程监控。

二．系统总体概貌本标的系统主要由三大分系统组成，即CATV前端分系统，传输干线网以及电缆分配网。

前端分系统的主要完成外部信号（有线电视信号、卫星信号）的采集、信号处理与合成等功能。

前端的宽带射频信号通过电缆传输网送到电缆分配网的各馈点。

电缆网主要由射频放大器、高屏蔽高隔离的分支分配器、屏蔽型用户终端以及宽带低损耗的射频同轴电缆组成。

三．设计方案1.系统信号源节目配置与频率配置：本系统下行通道为85－860MHz，在85－550MHz 及700－860MHz频段，具有70套PAL－D制VSB－AM信号的传输能金庐软件园智能信息中心智能弱电系统建议方案通信自动化音乐香港卫视模拟SPORT体育香港卫视模拟华娱台香港卫视模拟本系统配置2付卫星接收天线，分别接收“泛美二号”、“亚卫3S”的数字或模拟节目。

2.系统前端系统前端由节目采集、信号处理、信号合成等部分组成，系统前端设置于－中心机房。

中心机房环境要求应符合无尘、恒温、恒湿。

2.1节目采集卫星接收系统本系统共有2套卫星接收站：推荐采用3M、4.5M口径天线二付，天线采用前馈形式，能接收C波段、KU波段及各种极化形式的信号。

卫星接收系统还包括:下变频器、功率分配器、卫星接收机等设备。

本公司能有效利用卫星频道资源信息，及时根据业主要求，提供更星服务及卫星中频道节目更改服务。

2.2信号处理将卫星信号、开路信号通过调制器调制后信号混合。

2.3信号合成：采用高隔离度的射频混合器将上述信号组合混合后，进行电平处理。

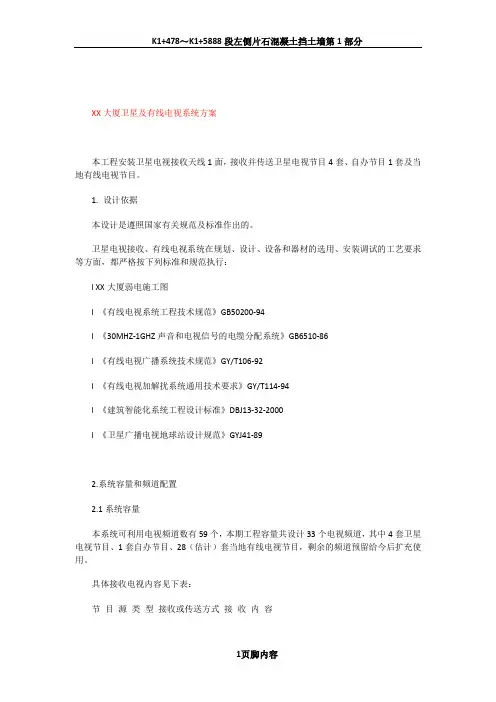

XX大厦卫星及有线电视系统方案本工程安装卫星电视接收天线1面，接收并传送卫星电视节目4套、自办节目1套及当地有线电视节目。

1. 设计依据本设计是遵照国家有关规范及标准作出的。

卫星电视接收、有线电视系统在规划、设计、设备和器材的选用、安装调试的工艺要求等方面，都严格按下列标准和规范执行：l XX大厦弱电施工图l 《有线电视系统工程技术规范》GB50200-94l 《30MHZ-1GHZ声音和电视信号的电缆分配系统》GB6510-86l 《有线电视广播系统技术规范》GY/T106-92l 《有线电视加解扰系统通用技术要求》GY/T114-94l 《建筑智能化系统工程设计标准》DBJ13-32-2000l 《卫星广播电视地球站设计规范》GYJ41-892.系统容量和频道配置2.1系统容量本系统可利用电视频道数有59个，本期工程容量共设计33个电视频道，其中4套卫星电视节目、1套自办节目、28（估计）套当地有线电视节目，剩余的频道预留给今后扩充使用。

具体接收电视内容见下表：节目源类型接收或传送方式接收内容卫星接收亚洲三号卫星凤凰卫视中文台、音乐台、体育台、合家欢台自办节目VCD、VCR 录像带、DVD碟片、VCD碟片等当地有线电视节目XX有线电视网XX有线电视网传送的各套节目2.2 频道配置原则本系统按860MHz模拟邻频传输设计，频道配置避开当地有线电视所占用的频道以及当地大功率发射的开路电视频道对本系统的同频干扰。

由于有线电视节目采用550MHz邻频传输方式，已占有V端全部频道。

为降低终端接收成本，相次卫星电视前端不采用增补频道，而采用550MHz上端的邻频标准电视频道。

3. 系统组成及信号处理方式3.1系统组成CATV系统网络由总前端（卫视前端、自办节目、有线电视混合组成总前端）和用户分配网络二部分组成。

用户终端盒分配如下：用户终端分布情况表楼层电视信息点数（个）3.2信号处理方式卫星电视接收天线接收下来的卫视下行微波信号，经高频头下变频后，送到卫星电视接收设备。

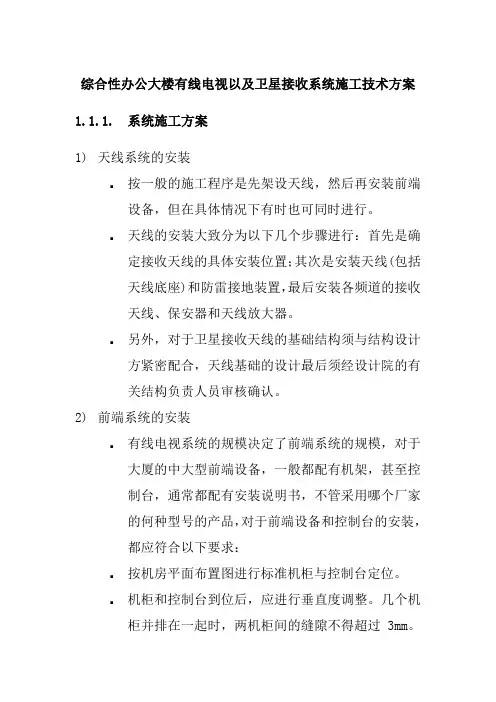

综合性办公大楼有线电视以及卫星接收系统施工技术方案1.1.1.系统施工方案1)天线系统的安装⏹按一般的施工程序是先架设天线，然后再安装前端设备，但在具体情况下有时也可同时进行。

⏹天线的安装大致分为以下几个步骤进行：首先是确定接收天线的具体安装位置；其次是安装天线(包括天线底座)和防雷接地装置，最后安装各频道的接收天线、保安器和天线放大器。

⏹另外，对于卫星接收天线的基础结构须与结构设计方紧密配合，天线基础的设计最后须经设计院的有关结构负责人员审核确认。

2)前端系统的安装⏹有线电视系统的规模决定了前端系统的规模，对于大厦的中大型前端设备，一般都配有机架，甚至控制台，通常都配有安装说明书，不管采用哪个厂家的何种型号的产品，对于前端设备和控制台的安装，都应符合以下要求：⏹按机房平面布置图进行标准机柜与控制台定位。

⏹机柜和控制台到位后，应进行垂直度调整。

几个机柜并排在一起时，两机柜间的缝隙不得超过3mm。

面板应在同一平面上并与基准线平行，前后偏差不大于3mm。

对于相互有一定间隔而排成一列的设备，其面板前后偏差不应大于5mm。

调整垂直时从一端开始顺序进行。

3)天线避雷装置的安装⏹接收天线一般均处于建筑群的最高处，而接收天线又是金属制成的，所以易遭雷击。

因此只要用直径(8—12)mm的镀锌钢筋将天线和大楼的避雷线或避雷带焊接成一体，就能使天线和大楼的地网相连，这样就能起到良好的避雷作用。

⏹此外，对于由室外引入前端机房内的信号线缆，须在室内加装信号避雷器，以保证设备的安全。

4)主干部分铁管线路、箱、盒的敷设⏹箱、盒支架埋件测位：根据施工图纸，按已弹好的水平线、墙厚度线等测定位置，并弹线划出标记。

⏹剔槽、打洞、钢板钻孔：按已划好的标记剔槽、打洞或钻孔：预制圆孔板及预制板打灯位洞时，应由下往上打，然后在上面扩孔；需固定在钢筋上的箱、盒安装好卡铁。

⏹断管、套丝：断管时应将管用压力压牢，用钢锯或砂轮锯锯管：套丝时使用合格的配套板牙，并加润滑油；厚壁钢管套丝分二板以上套成，保证不乱丝；断管、套丝后应将管口用扁锉锉平，圆锉锉光滑。

卫星及有线电视系统规划设计说明1.1系统概述CATV网络已遍布世界各地，它丰富的频谱资源在全球信息化中有着得天独厚的优势。

随着科学技术的发展和社会经济状况的提高，有线电视以其传输质量高、系统功能强、信息量丰富、可实时传输声、像信号等优点被广泛应用于一些现代化的综合性建筑中，成为智能化建筑中一项不可缺少的硬件设施。

1.2需求分析系统网络架构应采用目前主流的网络星形架构(5MHZ-860MHZ)，能满足目前电视收看的需求，还能满足以后扩展为多功能网络的需求。

用户终端电平和收看图像质量符合国家有关标准。

考虑未来直播卫星的快速发展、及内部境外电视节目观摩业务学习，常熟市农行大厦设立3.5M卫星天线。

本系统建成后，方便大厦内部的工作、管理人员或者是外来的人员都能根据不同的需要收看卫星或有线电视节目，能在第一时间内通过本系统接收到外部的各种信息，保证整个大厦在信息方面的开放性和先进性。

同时内部的一些消息和通告的发布或者是内部一些宣传、组织、展览以及娱乐性节目都可以以自办节目的形式通过有线网络传播到达整个大厦。

1.3系统配置1.3.1总体设计说明我们针对常熟市农行大厦的建筑特点，将有线电视系统网络建设成860MHz双向综合业务网。

其中系统机房设在大厦卫星电视机房内。

1.3.2系统组成框架结构CATV系统为由以下四部分组成：接收信号源、前端设备、干线传输系统、用户分配网络。

前端设备是整套有线电视系统的心脏，由各种不同信号源接收的电视信号须经再处理为高品质、无干扰杂讯的电视节目，进入混合器混合以后再馈入传输电缆。

为了增加传输距离，一般应在满足载噪比指标的前提下，尽量提高前端的输出电平，并使输出端各频道电视信号的电平之间符合一定的要求。

干线传输系统把来自前端的电视信号传送到分配网络，这种传输线路分为传输干线和支线。

考虑到目前的情况和以后的长远发展，电视系统按照860MHz带宽有线电视传输系统要求设计，具体频段划分可根据实际情况进行调整。

有线电视系统设计施工方案三篇篇一：有线电视系统设计施工方案XX酒店卫星电视接收系统设计施工方案有线电视传输系统设计施工方案XX广播电视台X公司20XX年XX月XXX酒店卫星电视系统设计方案一、有关设计标准规划和设计应该依照国家现行有关标准规范，技术参数应优于标准规定值。

GB6510-86：《30MHz-1GHz声音和电视信号的电缆分配系统》；GBJ：《民用建筑电缆电视系统工程技术规范》；GY106-92：《有线电视广播糸统技术规范》；广播电影电视部文件：《关于有线电视现阶段网络技术体制的意见》(修订稿)二、卫星电视设计规划及技术要求1）网络技术水准卫星电视设计应以国家标准规定的指标为依据，参照江苏省电视系统的工程技术要求，目前宜采用860MHz邻频传输技术，前端、放大器和信号分配设备选用国内外先进技术水准的产品，使江苏润澳花园大酒店整个卫星工程在今后五年至十年内，根据社会发展的需要，有充分发展的余地。

我公司设计的卫星电视系统，采用860MHz邻频传输技术。

860MHz邻频传输系统是目前普通城市有线电视网所采用，其特点：技术成熟，传输容量较大，可传输100多个电视频道，传输图像及信号质量好等特点。

2）节目容量电视节目容量按照860MHz邻频传输规划，系统可容纳90多个正向电视频道，其中包括四十多个增补频道。

数据通讯容量考虑未来交互式数字业务的发展，应为其预留了足够的上行通道，以满足将来数据业务的发展。

3）对邻频前端的主要技术要求有：邻频抑制：为防止上下邻频载波干扰及中频干扰，要求带外抑制达到45dB。

寄生输出抑制：为防止频道寄生产物的干扰寄生输出抑制应达到60dB以上。

载频稳定性：邻频系统各频道的载频总偏差应大于20KHz，本频道图像伴音载波间距误差不大于10KHz。

相邻频道间电平差：不大于1dB。

各频道电平差：要求相距9个频道间的载波电平差不大于2dB。

A/V功率比：应达到-17dB，而且在-10~-20dB间可调。

目录1系统概述 (2)1.1有线电视系统简介 (2)1.2有线电视系统分类 (2)1.3有线电视系统的发展 (3)1.4卫星电视接收系统简介 (3)1.5卫星电视接收系统的设备组成 (3)1.6卫星电视的发展 (4)2设计目标 (4)2.1用户需求 (4)2.2建设目标 (4)3建设依据和设计原则 (4)3.1设计依据 (4)3.2设计原则 (5)4系统设计思想 (6)5需求分析 (6)6系统方案总体设计 (7)6.1系统结构 (7)6.1.1节目源 (7)6.2系统设计 (9)6.3设备选型 (11)6.3.1天线部分 (11)6.3.2前端部分 (12)6.3.3传输部分 (14)6.3.4终端电阻 (17)6.4系统特点 (17)1系统概述在智能建筑工程设计中，有线电视及卫星电视接收系统是适应人们使用功能需求而普遍设置的基本系统。

该系统随着人们对电视收看质量要求的提高和有线电视技术的发展，在应用和设计技术上不断的提高，已经成为智能化大楼建设必不可少的部分。

先进的有线电视及卫星电视系统汇集了当代电子技术许多领域的新成就，包括：电视、广播数字通讯、遥控等技术。

而目前有线电视网络正向着多功能、宽带化、双向交互式、数字化方向发展，集话音、数据、图像为一体的综合信息传播已使有线电视网络成为与电信网络并驾齐驱的宽带综合业务网。

电视传输系统是酒店现代化通讯系统的重要组成部分，武汉森泰酒店作为一家高档的四星级酒店，能够接收卫星节目是必须的，为此设计一个高质量、高性能的电视传输系统是非常重要的。

1.1有线电视系统简介有线电视系统是采用一套专用接收设备，用来接收当地的电视广播节目，以有线方式（目前一般采用光缆）将电视信号传送到建筑或建筑群的各用户。

仅接收传送广播电视信号，还能传送其它信号，例如用录像机和影碟机自行播放教育节目、文娱节目以及调频广播等。

有线电视系统一般可分为（境外）卫星天线及前端接收、境内节目前端（即通过数字电视机顶盒集中在一起，用调制器将数字信号的AV信号转换成模拟的射频信号后混合再传输到各有线电视终端）、干线及分支分配网络（用户终端）等三个部分。

目录一. 设计说明 (2)二. 网络设计依据和标准： (3)三. 系统规划 (4)1、节目源 (4)2、系统带宽 (4)3、网络系统 (5)4、网络系统的计算 (6)四. 系统工程设计 (8)1、系统总体规划 (8)2、采用技术 (9)3、系统工程设计 (9)五. 主要设备器材选择 (11)1、750MHz双向网络放大器 (11)2、分支器 (11)3、集中分配器 (12)4、插孔式TV用户终端 (13)一. 设计说明本系统依据《电缆电视广播系统技术规范》、《民用电视广播系统技术规范》、《30MHZ～1000MHZ声音和电视信号电缆分配系统技术标准》并结合“xxx大厦”具体情况进行规划设计,主要包括：设备选材：选择品质优良、功能齐全、实用可靠、价格合理的系统设备，通过对系统及设备进行合理规划、配置，做到物尽其用，充份发挥系统的最佳使用效能。

实用性：本系统规划了足够数量的电视频道以提供选择。

电视频道包括有线电视以及自办节目等多套电视节目频道。

先进性：为了满足发展需要，本系统按双向传输方式设计。

网络器材采用宽带产品。

其中放大器、分支分配器和用户终端采用“双向”产品。

兼容性：本系统与有线电视共网传输，今后可作为有线电视综合网独立的服务区使用，系统网络不需作改造，只需在用户终端增设相应双向传输设备即可。

可靠性：为了保证系统运行可靠，除了系统前端选择优质、可靠的产品设备外，对系统传输网络进行合理的规划十分重要。

为了提高系统网络的可靠性，本系统传输系统按分区传送方式，这种方式可有效地避免因温度变化而导致系统带内高低端信号电平出现的不平衡，同时还可避免由于传输网络某部分出现故障而影响系统整体运作的情况。

此外，本系统在整体布局、方便维护和操作等方面均作了综合的考虑。

二. 网络设计依据和标准：本系统网络设计依据《有线广播电视网络总体规划》设计。

系统标准按广电总局下发的标准执行。

主要标准如下：A、《30MHZ-1GHZ声音和电视信号电缆分配系统》（GB6510-86）B、《有线广播系统技术规范及电缆标准》（GY/T106-1999）C、《有线电视系统工程技术规范》D、《有线广播电视网电缆分配网设计规范》E、《电缆分配网络施工工艺要求》F、《有线电视网络入网器材技术指标》G、《有线电视系统物理发泡聚乙烯绝缘同轴电缆入网技术条件和测量方法》H、《有线电视HFC系统技术规范》三. 系统规划1、节目源本系统电视节目包括有线电视、自办节目两大类。

卫星接收及有线电视****酒店卫星接收及有线电视系统技术方案目录一、系统设计依据二、系统设计原则三、前端设备性能参数及功能四、具体方案设计五、系统传输部分―、系统设计依据> GB6510 - 86《30MHZ - IGHZ声音和电视信号的电缆分配系统》。

> GY - T106 - 92《有线电视广播系统技术规范》。

> GBJ50200 - 94《民用建筑电缆，电视系统工程技术规范》。

> GBI2365 - 90《广播电视短程传输技术参数》。

1.1 .广电部《卫星广播设计、施工技术规范》。

二系统设计原则1、系统说明卫星接收及有线电视是接收和收集信息，以及提供高档的客户服务的重要渠道，因此我们为进行的规划设计，是按照高起点、高标准的设计目标，并以〃先进、有用、合理”为原则进行的。

设计准则要紧包括如下六点：1 ）系统选材：本系统遵循〃设备优良、技术先进、功能齐全、有用可靠”的选材原则，通过对各种优秀品牌设备的比较，选择性能优异、价格合理并具有优良性能价格比的产品设备，通过对系统及设备进行合理规划、配置，做到物尽其用，充份发挥系统的最佳使用效能。

2）有用性：依照用户需要，规划和选择各类不同内容的电视节目频道，使每个电视用户可为所欲为地选择自己喜爱的电视节目。

3）先进性：纵观电视网络系统进展趋势，今后电视网络系统应向多功能综合业务信息网方向进展。

4）兼容性：本系统具有兼容性。

5）可靠性：依照系统规模大、用户数量多、频带宽、传输距离远的特点，为了保证系统运行可靠，除了系统前端选择优质、可靠的产品设备外，对系统传输网络进行合理的规划。

6）可扩展性：本系统所有设备器材均采纳宽带产品，具有足够的带宽余量，为以后系统扩展提供了保证。

此外，本系统在整体布局、方便爱护和操作等方面均要作综合的考虑。

2、设计说明依照酒店的定位档次，需要为客人提供国际国内电视节目，在接收本地有线电视节目的基础上儒要通过卫星接收系统为整个酒店提供其他电视节目依照需要还能够增加自办节目。

卫星接收及有线电视系统设计一、引言随着科技的快速发展，卫星接收及有线电视系统已经成为了现代社会不可或缺的组成部分。

卫星接收系统通过接收卫星信号，实现电视节目的传输和接收；有线电视系统是通过光纤或同轴电缆等传输媒介将电视节目传输到家庭或商业用户中。

本文将分析卫星接收及有线电视系统的设计原理、组成部分和技术要点，并提出一种可行的卫星接收及有线电视系统设计方案。

二、卫星接收系统的设计原理及组成部分卫星接收系统的设计原理是通过卫星天线接收到卫星发射的信号，然后经过信号处理、解调、解码等环节，最终将电视节目显示在用户的电视上。

卫星接收系统的组成部分主要包括以下几个方面：1.卫星天线：卫星天线是接收卫星信号的重要组成部分，其设计原理是根据卫星所在位置和接收信号频率等因素确定大小和形状。

2.低噪声放大器（LNB）：LNB是将接收到的信号放大并转换成中频信号的设备，其设计原理是通过调整电压控制振荡器（VCO）的频率来实现不同频段的接收。

3.卫星接收机：卫星接收机是将LNB产生的中频信号进行解调并转换成基带信号的设备，其设计原理是通过频谱分析和解调算法来实现信号的解码。

4.解码器：解码器是将接收到的基带信号转换成可视化图像和声音的设备，其设计原理是通过压缩编码技术将信号进行压缩后再进行解码。

三、有线电视系统的设计原理及组成部分有线电视系统的设计原理是通过光纤或同轴电缆等传输媒介传输电视节目信号到用户的电视设备中。

有线电视系统主要由以下几个组成部分构成：1.头端设备：头端设备是有线电视系统中的核心设备，它负责将电视节目信号转换成数字信号，并通过光纤或同轴电缆等传输媒介传输到用户端。

2.传输媒介：传输媒介是将电视节目信号从头端设备传输到用户的电视设备中的媒介，一般有光纤或同轴电缆等。

3.收视设备：收视设备是用户端接收电视节目信号并显示在电视上的设备，一般包括电视机、解码器和接收器等。

四、实施方案我们提出以下一种可行的卫星接收及有线电视系统设计方案：1.卫星接收系统设计方案：使用直径1米的卫星天线，通过计算卫星发射的信号方位角及仰角，确定其位置，并安装在合适的地方。

【最新资料,Word版，可自由编辑！】卫星电视及有线电视系统设计方案1、概述观筑庭园智能化别墅住宅小区共有56栋连体楼组成，其中有线电视系统系统分3个部分组成，小区部分、会所部分、商业中心部分。

本着经济合理、确保质量的原则，突出技术先进、安全可靠，以认真负责、科学严谨的态度，制定本方案。

2、设计依据及基本要求2.1、设计依据l??? GB50200—94 《有线电视系统工程技术规范》l??? GB6510—1996《电视和声音信号的电缆分配系统》l?????? GB11318—89《30MHz-1GHz声音和电视信号的电缆分配系统设备与部件》l??? GY/T106—92《有线电视广播系统技术规范》l?????? GY/T118—1995《有线电视与有线广播共缆传输系统技术要求》l??? 广播电影电视部广发技字[1993]796文《关于有线电视现阶段网络技术体制意见》l??? 业主系统要求2.2、基本要求系统设计供应一套完整的有线电视系统与外部有线电视网相连通,向整个小区提供有线电视电视节目；有线电视网提供的有线电视节目经干线分配系统传输至每个电视输出口处，使获得技术规范所要求的均衡及足够的电平信号，因而取得满意的收视效果；系统设备包括接收混合器，供电单元，同轴电缆，宽带放大器，分配器，分支器，终端电阻及电视终端；3、系统主要技术指标3.1频率范围：?54-862MHZ；????? 5-42MHZ（回输路径）；3.2信号质量载噪比不应小于44dB，调频广播不应小于45 dB；载波互调比不应小于58 dB；交换调制比不应小于47 dB；3.3系统输出口的信号电平：波段最大（dBμV）最小(dBμV)VHF 83 57UHF 83 603.4输出口相互隔离度不应小于22dB。

3.5系统输出口相邻电视频道间之最大电平差不应大于2dB3.6系统输出口端最强和最弱电视信号电平差不应大于15dB4、系统组成4.1干线信号放大部分考虑到为保证末端信号有足够的电平，需加入干线放大器，以补偿电平的衰减。
