3D打印机说明书

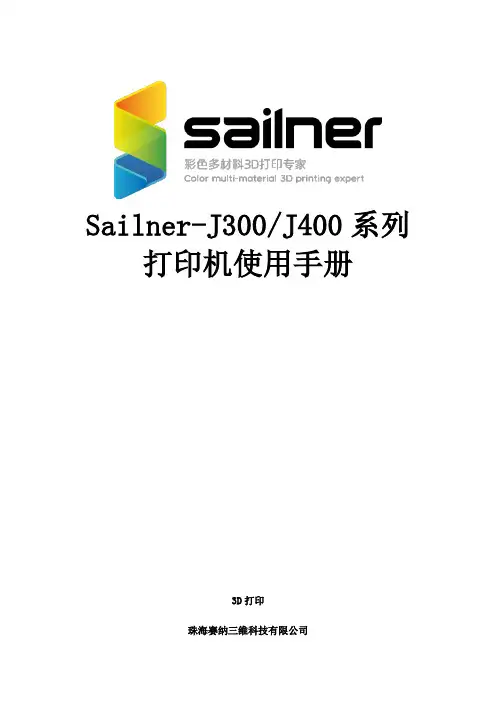

Sailner-J300/J400系列打印机使用手册3D打印珠海赛纳三维科技有限公司目录第一部分设备介绍 (3)一、设备部件介绍 (3)二、控制面板功能介绍 (5)第二部分场景配置 (8)一、设备参数 (8)二、环境要求 (8)三、软件配置 (8)四、硬件配置 (9)1、整机清单 (9)2、通风管道安装 (9)五、电气要求 (9)1、电源 (9)六、运输与安装 (9)1、装运信息和客户责任 (9)2、运输木箱 (10)3、起重设备 (10)4、安装区域 (10)第三部分软件操作系统 (11)PART1.赛纳3D打印控制系统（切片软件） (11)一、软件控制界面 (11)启动S AILNER3D切片软件 (11)二、软件功能按钮 (12)三、打印设置 (30)四、打印列表 (32)五、打印模型对象制作 (32)六、打印作业 (36)七、状态监控功能 (40)八、其他功能 (41)PART2.PRINTERSTUDIO 打印软件（用户版） (44)一、软件界面 (44)二、软件操作 (45)1、按钮作用 (45)2、打印状态 (47)第四部分机器操作说明 (48)一、启动打印机 (48)二、装载或更换材料 (48)三、打印模型 (49)四、日常维护及保养 (51)第五部分打印耗材 (61)一、材料介绍 (61)二、安全指南 (61)1、紫外线辐射 (61)2、模型和支撑材料 (61)三、使用打印材料时的急救 (61)四、废物处理 (62)第一部分设备介绍一、设备部件介绍图1.1.1.1 设备外观图1.1.1.2 设备正面图1.1.1.3 设备背面图1.1.1.4 设备右侧、左侧图1.1.1.5 设备内部二、控制面板功能介绍图1.1.2.1主界面图1.1.2.2墨水信息图1.1.2.3参数设置图1.1.2.4报警信息说明1）主界面包括：功能区、温度显示区、校平棍报警复位按钮、时间显示区。

●功能区：参数设置、墨水信息、报警说明。

3D打印机产品说明书产品名称：3D打印机产品型号：XXX发布日期：XXXX年XX月XX日一、产品概述3D打印机是一种创新的生产工具，通过使用数字化设计数据，能够将各种材料逐层堆积，以创建物体的三维实体。

本产品采用先进的3D打印技术，具有高精度、高效率和简便操作的特点，广泛应用于制模、教育、医疗、建筑等领域。

二、产品特点1. 高精度打印：本产品采用先进的激光光束熔化层叠（SLA）技术，可实现0.02mm的精度打印，确保打印结果的准确性和细腻度。

2. 多材料支持：本产品兼容多种3D打印材料，如ABS、PLA、尼龙等，用户可以根据需求选择适合的材料进行打印，满足不同应用场景的需求。

3. 快速打印速度：本产品采用升降平台设计，有效提高打印速度，节约用户时间成本。

4. 用户友好界面：产品配备了直观简洁的可视化操作界面，用户无需专业技能即可轻松操作，实现快速学习和上手使用。

三、产品规格1. 打印尺寸：200mm x 200mm x 200mm2. 打印精度：0.02mm3. 材料兼容性：ABS、PLA、尼龙等4. 打印速度：最高100mm/s5. 操作系统兼容性：Windows、Mac OS、Linux6. 连接方式：USB、无线WIFI四、产品安装与维护1. 安装：a）确保工作环境通风良好，并远离易燃物品；b）根据产品说明书，正确组装设备，连接电源；c）安装设备驱动程序并确保系统能够识别设备；d）执行校准程序以确保打印精度。

2. 日常维护：a）保持设备清洁，定期清理打印机表面和内部；b）定期检查和更换打印喷嘴，确保打印质量；c）定期检查传动系统和滑轨的润滑情况，确保设备正常运行；d）根据官方指导，定期进行设备固件升级。

五、注意事项1. 请勿在没有专业指导的情况下擅自拆卸或修理设备；2. 在使用过程中，注意设备周围环境的安全，避免发生意外；3. 请勿触摸正在运行的打印喷嘴，避免烫伤；4. 确保打印材料质量良好，以免影响打印效果；5. 使用过程中如遇到任何故障，请及时联系售后服务。

中国3D 打印机上市公司股票简称：极光科技股票代码：871953本手册仅适用于极光尔沃A6桌面级3D 打印机A6用户使用手册版本号：A1目录前言 (4)一、注意事项 (5)1.1用户操作安全 (5)1.2设备电源要求 (5)1.3设备运行环境要求 (5)1.4耗材使用及存储要求 (5)1.5郑重声明 (6)二、产品简介 (7)2.1机器参数 (7)2.2机器部件 (7)2.3工具盒清单 (8)三、打印操作 (9)3.1菜单功能 (9)3.1.1主菜单 (9)3.1.2功能介绍 (9)3.2操作流程 (12)3.3操作说明 (13)3.3.1调平 (13)3.3.2耗材安装 (14)3.3.3模型打印 (16)3.3.4耗材更换 (16)3.3.5断电续打 (17)四、常见问题及解决方案 (18)五、3D打印机保养注意事项 (19)5.1日常保养 (19)5.2定期维护 (19)5.3运动部件保养 (19)六、帮助与支持 (20)前言本说明书内容涵盖极光尔沃3D打印机A6的操作步骤、注意事项、以及维护保养等相关内容。

为确保安全操作并最大限度发挥本机性能，请在操作前仔细阅读本说明书。

此外，请妥善保管本说明书并放置在随手可取之处。

若本说明书遗失或损坏，您还可以从以下途径获取设备的操作手册：●随机配套的SD卡中存储了A6的操作指南，能够帮助您更好地体验我们的产品；●关注官方微信（‘’jgew3d’’）即可快速获取A6的操作手册；感谢您选择使用我司“极光尔沃”品牌系列3D打印机！我司专注为您提供最优质的产品与服务。

如在使用过程中遇到任何问题，请按本说明书结尾所提供的联系方式及时我司联系。

注意：每台3D打印机出厂前都经过测试，若设备喷头有耗材残留或打印平台有轻微刮痕属正常现象，不影响使用。

一、注意事项1.1用户操作安全●禁止在靠近或位于有可燃性气体、液体及灰尘的场所操作机器；●禁止儿童及未经培训的人员单独操作设备；●机器运行过程中，禁止用手直接触摸模型、喷嘴，防止灼伤；●机器运行过程中，禁止将手伸到机器内，防止夹伤；●机器连续工作≥96小时，请务必停机休息1-3小时；●请务必将设备接地，切勿改装设备插头，避免造成机器损坏、触电、火灾等事故；●请务必使用本机配套电源线，避免不合格的电源线造成用电事故；●长时间不使用设备，请将电源线从电源插座上拔下；●请务必将设备置于干燥通风环境中，避免潮湿或烈日环境加速塑件老化；●在移除辅助支撑材料时，建议佩戴防护眼镜；●开机前，请确保SD卡已移除，防止开机异常；●避免频繁热拔插SD卡；新插入SD卡前，请关机10秒以上，待重新开机后再插入SD卡；●建议保留包装材料和纸箱，便于后期的搬运或保存。

3D打印机操作与维护使用说明书一、前言感谢您购买我们的3D打印机！本使用说明书将为您提供详细的操作与维护指导，确保您能够正确地操作和维护您的设备。

请在使用之前仔细阅读本手册，并按照指导操作。

二、安全须知为保证使用的安全，请务必遵守以下安全须知：1. 请将3D打印机放置在稳定的平面上，防止设备摇晃或倾倒。

2. 在操作过程中，避免触碰加热元件和喷嘴，以免造成烫伤。

3. 请勿长时间注视喷嘴，以免对眼睛造成损伤。

4. 在打印过程中，不要随意拔出打印材料或打开机器盖子。

5. 请勿将未经检验的材料放入3D打印机中进行打印。

三、操作步骤1. 准备工作在开始操作之前，请确保您已经准备好以下材料和设备：- 3D打印机- 打印材料- 电源线- 计算机2. 开机与连接将电源线插入3D打印机的电源插孔，并确保插头牢固连接。

此外，通过USB线将3D打印机与计算机连接。

3. 加载打印文件在计算机上打开相应的3D建模软件，选择您要打印的文件，并将其导入软件中。

在软件中设置打印参数，包括打印质量、打印速度和打印材料等。

4. 打印预览在软件中，通过预览功能查看打印模型的效果和细节。

确保模型的大小、位置和外观符合您的要求。

5. 开始打印确认打印参数和模型的设置后，点击软件中的“开始打印”按钮。

3D打印机将开始工作，制作您的模型。

6. 完成打印在打印过程完成后，等待打印平台降温。

然后，将打印好的模型从平台上小心取出。

注意不要触碰喷嘴和加热元件，以免烫伤。

四、维护与保养为确保3D打印机的正常运行和延长其使用寿命，需要进行定期的维护和保养。

1. 清洁打印机在每次打印任务结束后，使用封闭式刷子或软布清洁打印平台和打印头。

确保打印机内部无灰尘和异物。

2. 替换喷嘴定期检查喷嘴是否损坏或堵塞。

如发现问题，及时进行更换，避免影响打印质量。

3. 校准打印平台定期校准打印平台，以确保其水平平整。

校准方法可参考附带的校准工具和说明书。

4. 更新软件与固件定期检查是否有软件和固件的更新版本。

用户使用手册目录我们的产品3D打印机通电开机开机配置安装料架安装耗材屏幕功能进料操作退料操作模型打印打印完成拆除支撑换料操作移动校准&调平常用设置产品组成包装清单3D打印机结构X-MAKER App软件下载软件介绍万物 / 主题 / 设计打印010419X-PRINT 3D打印机基本参数软件下载界面概览模型编辑切片设置模型打印2530注意事项31帮助与支持32常见问题和解决方案33我们的产品产品组成X-PRINT切片软件X-MAKER 3D打印机X-MAKER设计App柔性磁吸底板×1U盘×1快速指导手册×1电源线×1工具钳×1工具袋×1内置可直接打印的创意模型配套App X-MAKER 安装包切片软件X-PRINT安装包PLA耗材×1料架×13D打印机×1包装清单3D打印机结构主机箱电源开关电源接口外装饰灯喷头套件USB接口料架位置耗材入口挡板柔性磁吸底板打印平台外装饰灯触摸屏材料挤出机断料检测取出电源连接线，连接打印机和电源插座，如上图所示（*接电时请保持手部干燥）开机按下开关按钮，即可启动打印机通电3D打印机通电开机根据需求，选择合适的语言；也可以在“设置”>“语言”里面重新配置WIFI连接: 同一局域网内,通过APP搜索机器连接热点连接: 没有网络的情况下，将机器作为连接热点打印机通电后，打印屏启动，根据提示可以对3D打印机进行简单的设置。

选择语言连接方式放置耗材安装料架将料架配件安装在X-MAKER 主机上，放置打印耗材将耗材整理好，挂在料架装置上（*注意耗材不要出现打结和穿插的现象）耗材入口正确悬挂方式耗材入口错误悬挂方式送材料进入导料管约3-5cm。

为了使材料能顺利进入，需向上推动弹簧（如图红色箭头位置）安装方式注意：为了方便进丝，耗材的首端需捋直并剪成斜角耗材入口打印：选择打印文件连接:打印机连接方式 （WIFI/热点）设置：更多其他设置换料：智能进料/退料功能预热：喷头和热床升温降温 挤出:手动进料和退料校准：调整喷头和底板间隙移动：对X、Y、Z轴进行移动语言：切换各种语言控制:灯光、风扇、断电续打等开关帮助:更多信息入口状态:打印机状态关于:打印机相关信息首页设置换料: 进入换料界面，选择进料，进入对应的界面，喷头自动开始升温，达到目标温度，喷头自动进料，看到喷嘴有材料挤出，即可点击取消进料，也可以等待自动进料完成。

3D打印机说明书目录一、开箱1.1 包装中包含的物品 (3)1.2 打印机重要部件简介 (3)1.3 打印机按键简介 (4)二、打印前准备 (5)2.1 进丝 (5)2.2 调平底板 (10)2.3 软件的安装 (15)2.4 软件的使用与打印文件的生成 (15)三、打印 (17)3.1 安装SD卡 (17)3.2 打印文件 (18)3.3 打印中的操作 (20)四、常见问题处理 (22)五、关于售后 (23)一、开箱1.1包装中包含的物品SD卡数据线打印丝电源线刮板打印丝卷轴1.2打印机重要部件简介1.3打印机按键简介1)上、下键：在菜单中选择上一项下一项；在设定数值的时候，上键增加，下键减小；其他具体功能功能请参照屏幕提示。

2)左键：返回上一级菜单；其他具体功能请参照屏幕提示。

3)右键：具体功能请参考屏幕提示。

4)中间键：确认键，以及进入本菜单的下一级；其他具体功能请参照屏幕提示。

二、打印前准备2.1进丝本次操作以安装右喷头打印丝为例，左喷头打印丝安装方法参照右喷头1)安装打印丝卷筒并且插入打印丝。

a)首先安装打印丝卷筒，先将轴从外侧插入打印机背部的安装孔中，并在内侧旋紧螺丝b)将打印丝卷筒套在轴上c)推到底部，使之紧贴机身d)旋紧外部螺丝e)安装好的打印丝卷筒如图所示f)将打印丝穿过导管，使之长于导管一些，便于一会儿插入进丝口g)将打印丝插入需要进丝的墨头对应的进丝口注：一定确保把塑料丝牢牢的插入喷头！2) 请将数据线和电源线按照下图所示插入对应接口，打开电源。

USB 数据线一端插在下图的USB 接口上，另一端插到电脑的USB 接口上3) 打开开关后，显示屏显示如下：4) 按向下的方向键选择 Utilities ，按中键确认，显示为：5) 按向下方向键选中Change filament ，按中间按键确认，显示为：USB 接口电源开关电源接口6)选择Load left，点击中间按钮，这时界面显示为7)这时左喷头加温，等温度加热到230度时，机器会给出提示音，这时喷头内电机会开始进料步骤，显示如下8)如果喷头有丝吐出，等待喷出丝的颜色与进丝颜色一致时可连续按几次确认键完成进料。

3D打印机产品说明书一、产品概述本产品是一款3D打印机，通过添加物料层层堆叠的方式制造三维实物模型。

它使用了先进的3D打印技术，可以满足各种个性化和生产需求。

本产品具有高精度、高效率、易操作等特点，能够广泛应用于工业设计、医疗、教育以及个人创作等领域。

二、主要特点1. 高精度打印：本产品采用先进的3D打印技术，能够实现高精度的打印效果，最小可打印精度达到0.1毫米，保证了打印出的模型的质量和细节。

2. 快速打印速度：本产品具备快速打印能力，平均每小时可完成多个模型的打印，大幅提升了生产效率。

3. 多材料适用：本产品适用于多种打印材料，包括ABS、PLA、PETG等，可根据实际需求选择不同材料进行打印，满足不同模型的要求。

4. 用户友好界面：本产品的操作界面简洁直观，配有易于理解的操作指南，使用户能够轻松上手，无需专业技术背景。

5. 大型打印空间：本产品具备宽敞的打印空间，最大打印尺寸可达400mm×400mm×400mm，满足使用者对于大型模型的需求。

三、安全操作1. 在使用本产品前，请阅读并严格遵守产品说明书中的安全操作指南，确保使用过程中安全。

2. 请勿将手指或其他物体伸入打印机工作区域，以免发生意外事故。

3. 当打印过程中发生异常或故障时，请立即停止使用，并联系售后服务。

4. 在清洁和维护打印机时，请先断开电源并等待机器冷却。

四、保养与维护1. 打印机长时间不使用时，请将其存放在干燥通风的环境中，避免灰尘积累。

2. 定期清洁打印机外壳和喷头，以确保打印质量。

3. 请使用适当的清洁剂清洁打印机的滑轨和导轨，保证打印机的正常运行。

4. 如发现机器运行异常或出现故障，请立即停止使用并联系专业维修人员进行检修。

五、技术参数1. 打印精度：最小打印精度可达0.1毫米。

2. 打印速度：平均每小时可完成多个模型的打印。

3. 打印材料：适用于ABS、PLA、PETG等多种材料。

4. 打印空间尺寸：最大打印尺寸为400mm×400mm×400mm。

相关教程
2.将调平卡放在构建板和L CD屏幕（DLP机型为钢化玻璃）手按压住构建板，一只手锁紧固定螺丝（ ）。

（见图3）
（图2）12
(图4)
15
（图5）4. 按“工具”-“校正”-“选择图像”-“下一步”测试光机。

(见图5)在MARS 4 DLP机型的钢化玻璃上，第一个图像，可完整曝光“ELEGOO TECHNOLOGY ”的图案；第二个图像，可完整曝光“方框”图案；第三个图像，可以进行全屏曝光(可用来清理料槽）,以上图像可以正常曝光，则光机处于正常工作状态。

3.0.2
（图9）然后选择您自己的3D模型文件(STL格式)，您可以通过左键单击模型并使用上方菜单中的选
大小和位置。

（图10）
3.2打印尺寸
默认参数不需要改变（见图11），X 表示 X轴方向的最大打印尺寸 这样依次类推。

（图12）3.4 参数（见图12）
层厚：每一层打印的厚度，推荐的厚度是0.05毫米，但您可以在0.01-0.2毫米之间设置。

您设置的层厚越厚，每层需要的曝光时间就越长。

底层数： 起始打印层数的设定。

当底层数为n时，前n层的曝光时间均为底层曝光时间 默认设置为5层。

曝光时间：普通打印层的曝光时间，正常打印层的曝光时间 默认设置为2.3S，打印层厚设置越厚，需要的时间越长。

过渡层数：底层之后的过渡层数，使各层之间的粘合更紧密。

除曝光时间外，过渡层的其他参数与正常层一致。

底层曝光时间：设定底层曝光时间。

适当增加底层曝光时间有助于增加打印模型与打印平台的粘结强度 默认设置为35S。

（图13）。
