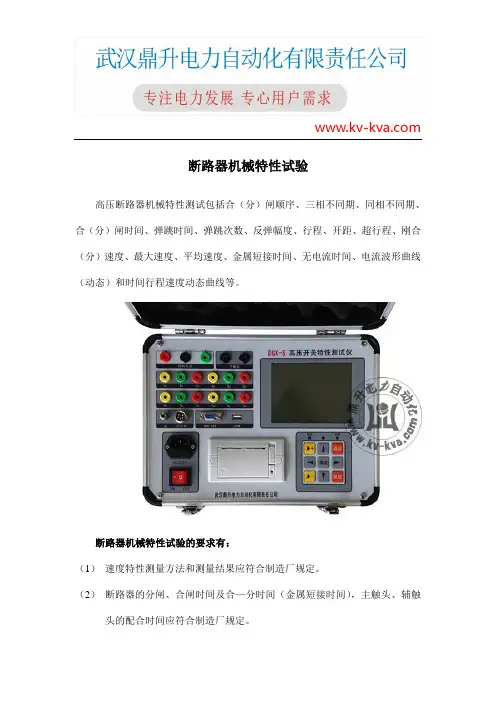

断路器机械特性试验
高压断路器机械特性测试包括合（分）闸顺序、三相不同期、同相不同期、合（分）闸时间、弹跳时间、弹跳次数、反弹幅度、行程、开距、超行程、刚合（分）速度、最大速度、平均速度、金属短接时间、无电流时间、电流波形曲线（动态）和时间行程速度动态曲线等。

断路器机械特性试验的要求有：
（1）速度特性测量方法和测量结果应符合制造厂规定。

（2）断路器的分闸、合闸时间及合—分时间（金属短接时间），主触头、辅触头的配合时间应符合制造厂规定。

（3）除制造厂另有规定外，断路器的分合闸同期性应满足下列要求：相间合闸不同期不大于5ms、相间分闸不同期不大于3ms、同相各断口间合闸不同期不大于3ms、同期各断口间分闸不同期不大于2ms。

断路器分闸、合闸时，触头运动速度是断路器的重要特性参数，影响断路器工作性能最重要的是刚分、刚合速度。

根据断路器合闸、分闸时间及触头的行程，计算得出的是触头运动的平均速度，断路器速度在整个运动过程中有很大的变化，因此必须对断路器触头运动速度进行实际测量。

断路器机械特性试验报告讲义1. 引言本讲义为断路器机械特性试验报告，旨在对断路器的机械特性进行测试和评估。

断路器作为电力系统中的重要保护设备，其机械特性对系统的运行安全起着至关重要的作用。

通过机械特性试验，可以评估断路器的动作性能、触发特性以及工作可靠性，为正常运行和维护断路器提供重要依据。

本讲义将从试验目的、试验原理、试验设备、试验步骤和试验结果几个方面进行详细阐述，以期对断路器机械特性试验有更深入的理解。

2. 试验目的断路器机械特性试验的目的在于评估断路器在运行状态下的机械性能，包括断路器的动作速度、触发特性和工作可靠性等关键指标。

通过试验结果的分析和比较，可以了解断路器在不同负载条件下的性能表现，为确定断路器是否符合设计要求提供依据。

3. 试验原理断路器机械特性试验主要包括以下几个方面的原理：3.1 断路器动作速度原理断路器动作速度是指断路器在发生故障时从完全关闭到完全打开的时间。

动作速度的测试通过测量断路器的机械传动装置运动的时间来确定。

通常使用接触间距测量设备来记录接触点之间的距离变化，并根据时间和距离的关系计算出动作速度。

3.2 断路器触发特性原理断路器的触发特性是指断路器在受到外部故障信号时的触发条件和时间。

触发特性的测试通常通过模拟外部故障信号来激活断路器，并记录激活时间和触发条件。

通过对多组测试数据的分析，可以确定断路器的触发特性。

3.3 断路器工作可靠性原理断路器的工作可靠性是指断路器在长期运行过程中的可靠性和稳定性。

工作可靠性的评估通常通过长时间运行试验来完成。

在试验过程中，对断路器进行多次启动和关闭操作，并观察其性能变化和故障情况，以评估其工作可靠性。

4. 试验设备为完成断路器机械特性试验，需要以下设备：•断路器测试装置：用于模拟断路器的运行状态，并记录断路器的动作速度、触发特性和工作可靠性等参数。

•接触间距测量设备：用于测量断路器接触点之间的间距变化，并记录时间和距离的关系。

断路器机械特性试验(讲义)武汉市大洋新技术断路器机械特性试验断路器的分合闸时刻，分合闸不同期程度，分合闸速度以及线圈的动作电压等，直截了当妨碍断路器的切合性能，同时对继电保卫，自动重合闸装置以及系统的稳定带来极大的妨碍。

关于油断路器，刚分速度的落低将使触头的燃弧时刻延长，特殊是在切断短路故障时，可能使触头烧损，喷油，甚至发生爆炸。

而刚合速度的落低，假设合闸于短路故障时，由于阻碍触头关合电动力的作用，将引起触头振动或使其处于停滞状态，同样轻易引起爆炸，特殊是在自动重合闸不成功的情况下更是如此。

反之，速度过高，将使运动机械受到过度的机械应力，造成个不部件的损坏或缩短使用寿命，这是不答应的。

断路器分合闸严峻不同期，将造成线路或变压器的非全相接进或切断，从而可能出现危害尽缘的过电压。

据国内运行经验，在断路器事故中，属于机械缘故造成的占第一位，故现场对此应予以足够的重视。

断路器的动作特性试验，应符合制造厂规定，否那么须进行检修处理。

1、分合闸时刻和同期性的测量—2004?对开关的分合闸时刻有具体的定义：“合〔闸〕时刻〞：指接到合闸指令瞬间起到所有极触头都接触瞬间的时刻间隔；“分〔闸〕时刻〞从开关分闸操作起始瞬间〔即接到分闸指令瞬间〕起到所有极的触头不离瞬间的时刻间隔。

早期的测量方法，多采纳数字式电子毫秒表测量，现在此法已不被采纳了。

最为传统的方式是16线光线示波器，如图1中所测的结果，直截了当在光学感光10 20 30 40 50 60 70图纸上得到各断口的时刻跳变波形图，在感光纸的时刻坐标分格上进行分析，得到试验结果。

此种方式是最传统、可靠的试验方式，但①使用较为烦琐；②操作此设备需要较有经验的人员；③设备较重；④夜晚加班操作极为不便，因为感光纸必须在较强光线下才能显现波形；⑤受环保政策的妨碍，感光纸较难购置。

因此近十年来，将计算机技术应用于断路器机械特性试验的电子仪器慢慢地多起来，为我们的现场试验提供了方便的条件。

断路器机械特性试验分析摘要：输电线路发生故障或者需要检修时，通常会进行断路器分合闸操作，在操作的瞬间，线路中通常产生过电压和高频涌流。

目前，常用断路器上并联合闸电阻以及在输电线路上设置避雷器等来抑制产生的过电压和高频涌流，就传统成熟的技术而言，断路器上并联合闸电阻在过程输电工程上得到了广泛应用，但由于加设合闸电阻装置后，超特高压断路器由三联箱传动变成了五连箱结构，传动结构复杂，机械可靠性降低，且此种结构布局容易造成“头重脚轻”的现象，抗震性能较差。

而加设避雷器及电抗器，极大增加了工程建设成本及占地面积，增加了电器设备的故障发生率，且降低了电网的运行可靠性。

基于以上各类因素，研究不改变断路器结构布局的情况下，增加智能控制装置，使断路器在电压零点合闸，减小过电压及高频涌流对断路器本身及电网系统的冲击，成为超高压断路器研究的热点问题。

基于此，本篇文章对断路器机械特性试验进行研究，以供参考。

关键词：断路器；机械特性；试验分析引言随着现代电子与计算机技术的发展，以及电网智能化发展的要求，近年来智能断路器在低压供配电系统中的应用越来越广泛。

火电厂的低压厂用电系统一般设计成动力中心（powercenter,PC）和电动机控制中心（motorcontrolcenter,MCC）的供电模式，电源进线、馈线、负荷等均大量采用断路器，其保护特性对于保障配用电网络安全具有重要作用。

然而，断路器的维护工作普遍存在重视程度不足、维护不到位的问题，因此，本文探究断路器的机械特征试验分析。

1断路器机械特性试验介绍断路器机械特性试验主要包括两部分，分别为机械特性试验和低电压特性试验。

机械特性试验主要检测断路器的合闸时间、合闸同期、分闸时间、分闸同期以及金短时间等。

断路器动作过慢，加大灭弧时间，烧坏触头，造成越级跳闸。

低电压特性试验的作用是检测断路器分合闸线圈的可靠性，主要检测断路器合闸线圈在85%给定电压下可靠合闸，分闸线圈在65%电压下可以可靠分闸，分合闸线圈在30%给定电压下保证不动作2断路器机械特性试验常见故障及分析2.1接地对机械特性试验的影响测量通道的接线通常将一端接在断路器的上端口，断路器下端口通过短接线将三相短接直接接地。
