线缆颜色标准

欧洲CE标准
一：柜内单芯线：
1、交流电主回路，各条相线使用黑色，中性线使用蓝色。

2、交流控制回路（控制变压器二次侧，交流220V）使用红色。

3、信号线和直流电正负极均使用蓝色。

4、接地线使用黄绿色。

5、例外回路使用橙色。

（塑壳或隔离开关断电后，依旧带电的回路，比如开门断电的回路）
二：柜外电缆：≥0.75线径的线芯
线缆芯数颜色
2芯不限
3芯带黄绿色，其余不限
4芯棕色+黑色+灰色+黄绿色或三根黑色+黄绿色
5芯棕色+黑色+灰色+蓝色+黄绿色或三根黑色+蓝色+黄绿色
北美CU标准
一：柜内单芯线：
1、交流电主回路，各条相线使用黑色，中性线使用灰色。

2、交流控制回路（控制变压器二次侧，交流220V）使用红色。

3、信号线和直流电正极使用蓝色，直流电0V使用蓝白色。

4、接地线使用绿色。

5、例外回路使用橙色。

（塑壳或隔离开关断电后，依旧带电的回路，比如开门断电的回路）
二：柜外电缆：≥0.75线径的线芯
线缆芯数颜色
2芯不限
3芯带黄绿色，其余不限
4芯三根黑色+绿色
5芯三根黑色+灰色+绿色
备注：柜外信号电缆，＜0.75线径的线芯颜色采用不同颜色标记。

附表一：CE载流量表BS EN 60204-1:2006+A1:2009
附表三：北美载流量表NFPA79
附表四：美标/国标线径对照表NFPA79。

汽车充电桩使用的线缆标准
一、线缆材料
汽车充电桩使用的线缆应采用符合标准的电缆线，一般使用铜芯电缆。

电缆的导体截面积应符合充电桩的额定电流要求。

二、线缆尺寸
根据充电桩的输出功率和电流，选择合适线径的电缆。

一般来说，充电桩的输出电流在10-30A之间，因此选择2.5-4mm²的铜芯电缆较为合适。

三、线缆颜色
汽车充电桩使用的电缆应采用符合规范的电缆线，其中火线为红色或棕色，零线为蓝色或黑色，地线为黄绿相间的颜色。

四、线缆端子
充电桩使用的电缆端子应符合相关标准，一般采用铜质端子，并具备足够的机械强度和导电性能。

五、线缆保护层
汽车充电桩使用的电缆应具备防水、防潮、防腐蚀等性能，以保护电缆不受环境和气候的影响。

六、线缆阻燃性
汽车充电桩使用的电缆应具备阻燃性能，以防止电缆在火灾中产生更大的危害。

七、线缆耐压性
充电桩使用的电缆应具备较高的耐压性能，以防止高电压对电缆造成损坏。

一般来说，充电桩的输出电压在400-1000V之间，因此电缆的耐压等级应不低于
这个范围。

八、线缆传输速率
汽车充电桩使用的电缆应具备较高的传输速率，以满足快速充电的需求。

一般来说，充电桩的输出电流较大，因此电缆的传输速率也应相应提高，以保证充电效率。

双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

具体接法如下(图1)：T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

1.网卡对网卡：如果不用HUB直接连接的话，双胶线就要制作成交叉线，制作方法是：取一截双胶线（长度根据需要自行决定），把双绞线的一头外皮剥开，从左到右按白绿、绿、白橙、蓝、白蓝、橙、白棕、棕的顺序排列好，插入RJ45水晶头；另一头则从左到右按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列好，插入另一个RJ45水晶头。

也就是说，两头的接法刚好相反，接成的线将形成两个交错重叠的叉形，不然的话是连不上的。

然后将制作完成的双胶线两头分别插入两台计算机的网卡上。

2．网卡与光收发模块:将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。

光跳线连接时，一端接RX，另一端接TX，如此交叉连接。

不过现在很多光模块都有调控功能，交叉线和直通线都可以用。

3．光收发模块与交换机:用双绞线把计算机和收发器连接起来，双绞线为直通线接法。

4．网卡与交换机:双绞线为直通线接法。

5．集线器与集线器（交换机与交换机）:两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。

这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。

线缆颜色的线序标准可以根据不同的应用和标准有所不同。

以下是一些常见的线缆颜色线序标准：
1. 交流电源线颜色标准：
火线（相线）：第一相L1通常为黄色，第二相L2为绿色，第三相L3为红色。

零线（中性线）：淡蓝色或黑色。

地线（保护接地线）：黄绿双色线。

2. 直流电源线颜色标准：
正极：棕色、红色或蓝色。

负极：蓝色、黑色或绿色。

3. 通信线缆颜色顺序：
八线网线（以T568B标准为例）：
从左到右：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

4. 音频线缆颜色顺序：
对于立体声系统，左右声道通常使用红白对：
左声道：红色
右声道：白色
5. 同轴电缆颜色顺序：
中心导体：无特定颜色要求，但通常是铜质的。

外屏蔽层：金属编织物或箔片，无颜色。

6. 多芯电缆颜色顺序：
根据具体应用和标准，多芯电缆的颜色可能有特定的顺序或者按照彩虹顺序
排列（例如：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿等）。

在实际应用中，应遵循相关的国家和地区电气规范和标准，以及设备制造商的建议来确定正确的线缆颜色和线序。

这有助于确保安全、正确和高效的布线和连接。

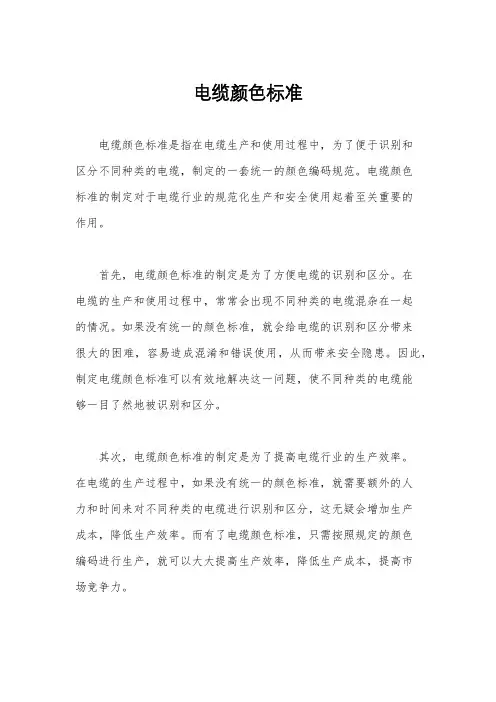

电缆颜色标准
电缆颜色标准是指在电缆生产和使用过程中，为了便于识别和
区分不同种类的电缆，制定的一套统一的颜色编码规范。

电缆颜色
标准的制定对于电缆行业的规范化生产和安全使用起着至关重要的
作用。

首先，电缆颜色标准的制定是为了方便电缆的识别和区分。

在
电缆的生产和使用过程中，常常会出现不同种类的电缆混杂在一起
的情况。

如果没有统一的颜色标准，就会给电缆的识别和区分带来
很大的困难，容易造成混淆和错误使用，从而带来安全隐患。

因此，制定电缆颜色标准可以有效地解决这一问题，使不同种类的电缆能
够一目了然地被识别和区分。

其次，电缆颜色标准的制定是为了提高电缆行业的生产效率。

在电缆的生产过程中，如果没有统一的颜色标准，就需要额外的人
力和时间来对不同种类的电缆进行识别和区分，这无疑会增加生产
成本，降低生产效率。

而有了电缆颜色标准，只需按照规定的颜色
编码进行生产，就可以大大提高生产效率，降低生产成本，提高市
场竞争力。

另外，电缆颜色标准的制定还可以提高电缆的安全性。

在电缆的使用过程中，如果使用了不符合标准的电缆，就会存在电缆种类混淆、误接线等安全隐患。

而有了电缆颜色标准，可以有效地避免这些安全隐患的发生，保障电缆的安全使用。

总的来说，电缆颜色标准的制定对于电缆行业的规范化生产和安全使用具有重要意义。

通过统一的颜色编码规范，可以方便电缆的识别和区分，提高生产效率，保障电缆的安全使用。

因此，各个相关方应该严格遵守电缆颜色标准，确保电缆行业的健康发展和安全生产。

LN线颜色定义1. 什么是LN线？LN线是一种在电气工程中常用的线缆，用于将电力信号传输到不同的设备和系统中。

它是一种低噪声线缆，能够提供可靠的信号传输和抗干扰能力，广泛应用于各种领域，包括通信、电力、计算机网络等。

2. LN线的颜色定义LN线的颜色定义是根据国际标准和行业规范制定的，旨在标识不同类型的信号和功能。

以下是一些常见的LN线颜色定义：•黑色：一般用于交流电源线，表示负极或地线。

•红色：一般用于交流电源线，表示正极或相线。

•蓝色：一般用于直流电源线，表示负极或地线。

•黄色：一般用于直流电源线，表示正极或相线。

•绿色：一般用于接地线，表示安全接地。

•白色：一般用于中性线，表示电源的中性导体。

•橙色：一般用于通信线，表示数据传输线。

•紫色：一般用于通信线，表示电话线或其他特定用途线缆。

需要注意的是，LN线的颜色定义可能会因不同国家或地区的标准而有所不同。

在使用LN线时，应根据当地的规范和要求选择适当的颜色。

3. LN线颜色的重要性LN线颜色的定义对于电气工程非常重要，它能够帮助工程师和技术人员快速识别和区分不同类型的线缆和信号，从而减少错误连接和故障发生的可能性。

此外，LN 线颜色的一致性也有助于维护和维修工作的进行，提高工作效率和安全性。

4. LN线颜色的注意事项在使用LN线时，需要注意以下几点：•颜色标识应与线缆的实际功能一致，不得混淆或错误连接。

•颜色标识应清晰可见，不得模糊或磨损。

•LN线的颜色标识应符合当地的标准和规范要求，以确保安全可靠的信号传输。

5. LN线颜色的扩展应用除了上述常见的LN线颜色定义之外，还可以根据具体需求和特殊应用进行扩展。

例如，在数据中心或网络设备中，可以使用不同颜色的LN线来标识不同类型的网络连接，如红色表示服务器之间的连接，蓝色表示服务器与交换机之间的连接，黄色表示交换机与路由器之间的连接等。

这种扩展应用可以提高系统的可管理性和维护性。

6. 总结LN线颜色定义是电气工程中的重要规范，它能够帮助人们识别和区分不同类型的线缆和信号，提高工作效率和安全性。

网线有两种做法，一种是交叉线，一种是平行线交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B 平行线的做法）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕（首选）你可以注意下，两种做法的差别就是橙色和绿色对换而已。

如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑上面只是正规接法！但是你2头都接一样是可以的！因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的！~双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。

而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。

简单地说，直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。

字串5T568A标准描述的线序从左到右依次为：T568B标准描述的线序从左到右依次为：而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？接下来，笔者为大家简单列举一下。

补充一点，同种设备相连用交叉线，不同设备相连用直通线！！第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。

解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。

把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，因此我们应该把线缆尽量扯直并尽量保持线缆平扁。

把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。

第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。

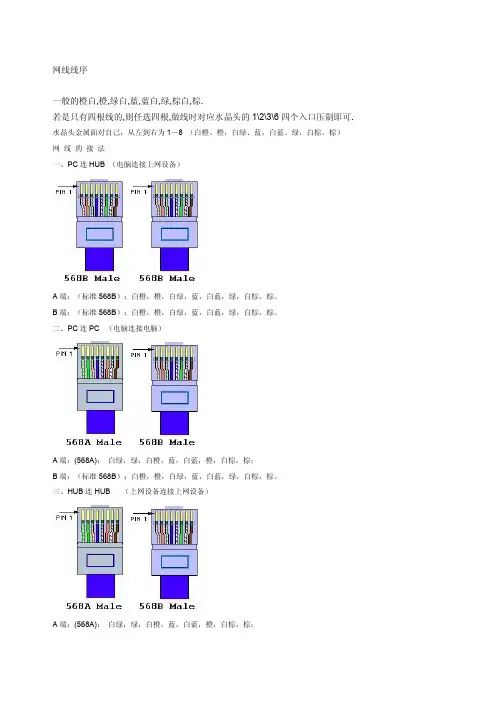

网线线序一般的橙白,橙,绿白,蓝,蓝白,绿,棕白,棕.若是只有四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个入口压制即可. 水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。

100M使用四对线要求12,36,45,78必须双绞交叉线的制作（用于HUB没有线连口、两台电脑直连）10M1 2 3 4 5 6 7 83 6 145 2 7 8100M1 2 3 4 5 6 7 83 6 1 2 7 84 5饿魔心得：10M使用两对线1、2、3、6。

电线、电缆作为电力传输的主要载体，广泛应用于电器装备、照明线路、家用电器等方面，而经常接触电缆电线的不只是电工行业的工作人员，我们每个人家里都少不了电线电缆，大家都知道电缆里面的几根线上都有不同的颜色，但是有多人少清楚这些五颜六色的导线外皮（表皮）分别表示什么意思？下面给大家介绍一下电线电缆表皮每一个颜色的含义！1导线外皮颜色的规定国标：黄、绿、红．蓝分别代表A．B．C．N欧洲标准：红色（L1）、黄色/白色（L2）、蓝色（L3）、黑色（中线）、绿/黄（地线）今后标准颜色：棕色（L1）、黑色（L2）、灰色（L3）、蓝色（中线）、绿/黄（地线）交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色；接地线：黄和绿双色。

用双芯导线或双根绞线连接的交流电路：红黑色并行。

直流电路的正极：棕色；负极：蓝色；标准：GB7947-2006（IDT IEC60446-1999）：2下列颜色容许用于导体的标识：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿。

1、优先使用黑色或棕色表示系统中的交流相导体。

2、仅在与保护导体着色不太可能发生混淆的地方，允许使用单一的绿色和黄色。

3、在电路中包含一个中性或中间导体的地方应使用蓝色作为颜色标识。

为避免混淆推荐使用淡蓝色。

香港：（新标准于97年7月执行）旧：三相：红、黄（或白）、蓝；中性线：黑；保护地：黄绿色新：三相：棕、黑、灰；中性线：蓝；保护地：黄绿色交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；接地线：黄和绿双色。

用双芯导线或双根绞线连接的交流电路：红黑色并行。

直流电路的正极：棕色；负极：蓝色；3依导线颜色标志电路时黑色：装置和设备的内部布线。

棕色：直流电路的正极。

红色：三相电路和C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。

黄色：三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。

绿色：三相电路的B相。
