三极管的特性曲线

三极管的共射特性曲线作者：佚名来源：本站整理发布时间：2009-9-23 8:27:51 [收藏] [评论]三极管的共射特性曲线三极管的特性曲线是描述三极管各个电极之间电压与电流关系的曲线，它们是三极管内部载流子运动规律在管子外部的表现。

三极管的特性曲线反映了管子的技术性能，是分析放大电路技术指标的重要依据。

三极管特性曲线可在晶体管图示仪上直观地显示出来，也可从手册上查到某一型号三极管的典型曲线。

三极管共发射极放大电路的特性曲线有输入特性曲线和输出特性曲线，下面以NPN型三极管为例，来讨论三极管共射电路的特性曲线。

1、输入特性曲线输入特性曲线是描述三极管在管压降UCE保持不变的前提下，基极电流iB和发射结压降uBE之间的函数关系，即（5-3）三极管的输入特性曲线如图5-6所示。

由图5-6可见NPN 型三极管共射极输入持性曲线的特点是： BE虽己大于零，但i B几乎仍为零，只有当u BE的值大于开启电压后，i B的值与二极管一样随u BE的增加按指数规律增大。

硅晶体管的开启电压约为0.5V，发射结导通电压V on约为0.6～0.7V；锗晶体管的开启电压约为0.2V，发射结导通电压约为0.2～0.3V。

CE=0V，U CE=0.5V和U CE=1V的情况。

当U CE=0V时，相当于集电极和发射极短路，即集电结和发射结并联，输入特性曲线和PN结的正向特性曲线相类似。

当U CE=1V，集电结已处在反向偏置，管子工作在放大区，集电极收集基区扩散过来的电子，使在相同u BE值的情况下，流向基极的电流i B减小，输入特性随着U CE的增大而右移。

当U CE>1V以后，输入特性几乎与U CE=1V时的特性曲线重合，这是因为Vcc＞lV后，集电极已将发射区发射过来的电子几乎全部收集走，对基区电子与空穴的复合影响不大，i B的改变也不明显。

CE必须大于l伏，所以，只要给出U CE=1V时的输入特性就可以了。

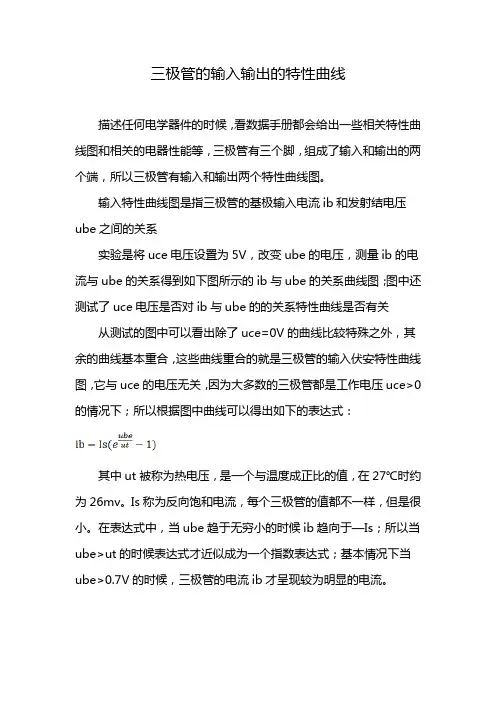

三极管的输入输出的特性曲线
描述任何电学器件的时候，看数据手册都会给出一些相关特性曲线图和相关的电器性能等，三极管有三个脚，组成了输入和输出的两个端，所以三极管有输入和输出两个特性曲线图。

输入特性曲线图是指三极管的基极输入电流ib和发射结电压ube之间的关系
实验是将uce电压设置为5V，改变ube的电压，测量ib的电流与ube的关系得到如下图所示的ib与ube的关系曲线图；图中还测试了uce电压是否对ib与ube的的关系特性曲线是否有关从测试的图中可以看出除了uce=0V的曲线比较特殊之外，其余的曲线基本重合，这些曲线重合的就是三极管的输入伏安特性曲线图，它与uce的电压无关，因为大多数的三极管都是工作电压uce>0的情况下；所以根据图中曲线可以得出如下的表达式：
其中ut 被称为热电压，是一个与温度成正比的值，在27℃时约为26mv。

Is称为反向饱和电流，每个三极管的值都不一样，但是很小。

在表达式中，当ube趋于无穷小的时候ib趋向于—Is；所以当ube>ut的时候表达式才近似成为一个指数表达式；基本情况下当ube>0.7V的时候，三极管的电流ib才呈现较为明显的电流。

输出伏安特性曲线：是指ib电流一定时，集电极电流ic与uce 之间的关系；测试的电路、理想输出伏安特性曲线图与实际的输出特性曲线图。

实验目的•测试三极管的输入和输出特性并绘制特性曲线小灯泡的伏安特性测试电路图集电极基极b发射极思考探究...1.R1和R2有什么作用2.电流表电压表如何选取？uAv mA实验电路图Kmv实验器材1.万用表2.直流稳压电源 6.直流微安表7.直流毫安表5.直流毫伏表 3.滑动变阻器4.电阻箱v BE i B o 实验方法：控制变量法，描点法v CEi c o 以输出口电压v CE 为参变量，反映i B 和v BE 的函数关系()|CE B BE v Ci f v ==以输入口电压v BE 为参变量，反映i C 和v CE 的函数关系()B C CE Ii f v ==常数实验总结v BEi Bv ON v BE I I B2V CE =0V V CE =3V V CE =1V 1.共射输入特性曲线门坎电压当Vbe 一定时，随着Vce 的增大，Ib 减小2. 输出特性I B 20μA 40μA 60μA 80μA 100μA I C (mA )U CE (V)9O 放大区解惑：晶体管放大的过程，实际上是指小信号控制大信号的过程。

而不是小信号独自生成大信号的过程。

所被控制放大信号的能量是由电源提供的。

而且晶体管本身也有能量的损耗。

（1）三极管具有电流放大能力，通过一定的电路还可形成电压放大能力。

换言之，三极管具有功率放大能力，这是否违背能量守恒定律？为什么？（2）测量输出特性的实验中，为什么当Uce接近零时，ib会有明显变化？（3）麦克风，音响，那么他们的放大功能对应输出曲线上的哪一区域？？？。

三极管的特性曲线
 三极管外部各极电压和电流的关系曲线，称为三极管的特性曲线，又称伏安特性曲线。

它不仅能反映三极管的质量与特性，还能用来定量地估算出三极管的某些参数，是分析和设计三极管电路的重要依据。

 对于三极管的不同连接方式，有着不同的特性曲线。

应用最广泛的是共发射极电路，其基本测试电路如图Z0118所示，共发射极特性曲线可以用描点法绘出，也可以由晶体管特性图示仪直接显示出来。

 一、输入特性曲线
 在三极管共射极连接的情况下，当集电极与发射极之间的电压UBE 维持不同的定值时，
 UBE和IB之间的一簇关系曲线，称为共射极输入特性曲线，如图Z0119所示。

输入特性曲线的数学表达式为：
 IB＝f（UBE）| UBE = 常数 GS0120
 由图Z0119 可以看出这簇曲线，有下面几个特点：。

三极管特性曲线是衡量三极管工作性能的有效方法。

它由四种基本特性曲线构成，分别为正向电压降-电流特性曲线，反向电压降-电流特性曲线，正向电压降势垒曲线和反向电压降势垒曲线。

首先来看正向电压降-电流特性曲线，它会反映出三极管在正向电压降下的电流特性。

随着正向电压的增加，电流也会随之增加，当正向电压达到一定程度时，电流开始减少，而且最终会趋向于一个极限值。

接下来是反向电压降-电流特性曲线，它会反映出三极管在反向电压降下的电流特性。

当反向电压增加时，电流会随之减小，并最终趋向于一个极小值。

正向电压降势垒曲线反映了三极管在正向电压降下的势垒特性。

当正向电压增加时，势垒会随之增加，当正向电压达到一定程度时，势垒开始减少，最终会趋向于一个极限值。

最后是反向电压降势垒曲线，它反映了三极管在反向电压降下的势垒特性。

当反向电压增加时，势垒也会随之减少，最终会趋向于一个极小值。

以上就是三极管特性曲线的基本介绍，由四种基本特性曲线构成，反映了三极管在正反向电压降下的电流和势垒特性。

通过分析三极管特性曲线，可以更清楚地理解三极管的工作原理，并可以更好地掌握其工作性能。

三极管的特性曲线三极管外部各极电压和电流的关系曲线，称为三极管的特性曲线，又称伏安特性曲线。

它不仅能反映三极管的质量与特性，还能用来定量地估算出三极管的某些参数，是分析和设计三极管电路的重要依据。

对于三极管的不同连接方式，有着不同的特性曲线。

应用最广泛的是共发射极电路，其基本测试电路如图Z0118所示，共发射极特性曲线可以用描点法绘出，也可以由晶体管特性图示仪直接显示出来。

一、输入特性曲线在三极管共射极连接的情况下，当集电极与发射极之间的电压UBE 维持不同的定值时，UBE和IB之间的一簇关系曲线，称为共射极输入特性曲线，如图Z0119所示。

输入特性曲线的数学表达式为：IB＝f（UBE）| UBE = 常数GS0120由图Z0119 可以看出这簇曲线，有下面几个特点：（1）UBE = 0的一条曲线与二极管的正向特性相似。

这是因为UCE = 0时，集电极与发射极短路，相当于两个二极管并联，这样IB与UCE 的关系就成了两个并联二极管的伏安特性。

（2）UCE由零开始逐渐增大时输入特性曲线右移，而且当UCE的数值增至较大时（如UCE＞1V），各曲线几乎重合。

这是因为UCE由零逐渐增大时，使集电结宽度逐渐增大，基区宽度相应地减小，使存贮于基区的注入载流子的数量减小，复合减小，因而IB减小。

如保持IB为定值，就必须加大UBE ，故使曲线右移。

当UCE 较大时（如UCE ＞1V），集电结所加反向电压，已足能把注入基区的非平衡载流子绝大部分都拉向集电极去，以致UCE再增加，IB 也不再明显地减小，这样，就形成了各曲线几乎重合的现象。

（3）和二极管一样，三极管也有一个门限电压Vγ，通常硅管约为0.5～0. 6V，锗管约为0.1～0.2V。

二、输出特性曲线输出特性曲线如图Z0120所示。

测试电路如图Z0117。

输出特性曲线的数学表达式为：由图还可以看出，输出特性曲线可分为三个区域：（1）截止区：指IB=0的那条特性曲线以下的区域。

晶体三极管的输入、输出特性曲线三极管的特性曲线是指三极管各极上的电压和电流之间的关系曲线，是三极管内部性能的外部表现。

从使用三极管的角度来说，了解它的特性曲线是重要的。

由于三极管有两个PN结，因此它的特性曲线不像二极管那样简单。

最常用的有输入特性和输出特性曲线两种，在实际应用中，通常利用晶体管特性图示仪直接观察，也可用图1的电路开展测试逐点描绘。

（一）输入特性曲线输入特性是指，当三极管的集电极与发射极之间电压UCE保持为某一固定值时，加在三极管基极与发射极之间的电压UBE与基极电流IB之间的关系。

以3DG130C为例，按图1实验电路测试。

当UCE分别固定在O和1伏两种情况下，调整RPl测得的IB和UBE的值，列于表1。

它的输入特性曲线，如图2所示。

为了说明输入特性，图中画出两种曲线，表示UCE不同的两种情况。

但两条线不会同时存在。

图1晶体三极管输入、输出特性实验电路图2晶体三极管输入特性曲线表1三极管输入特性数据1.当UCE = O伏时，也就是将三极管的集电极与发射极短接，如图3所示，相当于正向接法的两个并联二极管。

图2中曲线A的形状跟二极管的正向伏安特性曲线非常相似，IB和UBE 也是非线性关系。

2.当UCE=I伏时，集电结反偏，产生集电极电流IC, 在一样的UBE条件下，基极电流IB就要减小。

（图2中a点降到b 点），因此曲线B相对曲线A右移一段距离。

可见，UCE 对IB有一定影响。

当UCE>1伏以后，IB与UCE几乎无关，其特性曲线和UCE = I优那条曲线非常接近，通常按UCE = I 伏的输出特性曲线分析。

图3 UCE=O时的等效电路图4 3AX52B的输入特性曲线图4是3AX52B错三极管的输入特性，注意横坐标是一UBE,这是指PNP型错管的基极电位低于发射极电位。

可见，错管和硅管它们的输入特性曲线都是非线性的，都有“死区”, 错管和硅管相比，错管在较小的UBE值下，就可使发射结正偏导通。

三极管的特性曲线三极管外部各极电压和电流的关系曲线，称为三极管的特性曲线，又称伏安特性曲线。

它不仅能反映三极管的质量与特性，还能用来定量地估算出三极管的某些参数，是分析和设计三极管电路的重要依据。

对于三极管的不同连接方式，有着不同的特性曲线。

应用最广泛的是共发射极电路，其基本测试电路如图Z0118所示，共发射极特性曲线可以用描点法绘出，也可以由晶体管特性图示仪直接显示出来。

一、输入特性曲线在三极管共射极连接的情况下，当集电极与发射极之间的电压UBE 维持不同的定值时，UBE和IB之间的一簇关系曲线，称为共射极输入特性曲线，如图Z0119所示。

输入特性曲线的数学表达式为：IB＝f（UBE）| UBE = 常数GS0120由图Z0119 可以看出这簇曲线，有下面几个特点：（1）UBE = 0的一条曲线与二极管的正向特性相似。

这是因为UCE = 0时，集电极与发射极短路，相当于两个二极管并联，这样IB与UCE 的关系就成了两个并联二极管的伏安特性。

（2）UCE由零开始逐渐增大时输入特性曲线右移，而且当UCE的数值增至较大时（如UCE＞1V），各曲线几乎重合。

这是因为UCE由零逐渐增大时，使集电结宽度逐渐增大，基区宽度相应地减小，使存贮于基区的注入载流子的数量减小，复合减小，因而IB减小。

如保持IB为定值，就必须加大UBE ，故使曲线右移。

当UCE 较大时（如UCE ＞1V），集电结所加反向电压，已足能把注入基区的非平衡载流子绝大部分都拉向集电极去，以致UCE再增加，IB 也不再明显地减小，这样，就形成了各曲线几乎重合的现象。

（3）和二极管一样，三极管也有一个门限电压Vγ，通常硅管约为0.5～0. 6V，锗管约为0.1～0.2V。

二、输出特性曲线输出特性曲线如图Z0120所示。

测试电路如图Z0117。

输出特性曲线的数学表达式为：由图还可以看出，输出特性曲线可分为三个区域：（1）截止区：指IB=0的那条特性曲线以下的区域。
