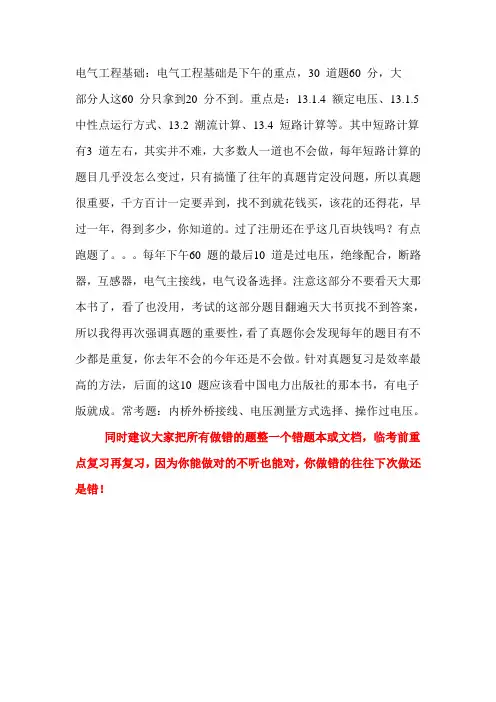

《电气工程基础》复习重点

电气工程基础：电气工程基础是下午的重点，30 道题60 分，大
部分人这60 分只拿到20 分不到。

重点是：13.1.4 额定电压、13.1.5 中性点运行方式、13.2 潮流计算、13.4 短路计算等。

其中短路计算有3 道左右，其实并不难，大多数人一道也不会做，每年短路计算的题目几乎没怎么变过，只有搞懂了往年的真题肯定没问题，所以真题很重要，千方百计一定要弄到，找不到就花钱买，该花的还得花，早过一年，得到多少，你知道的。

过了注册还在乎这几百块钱吗？有点跑题了。

每年下午60 题的最后10 道是过电压，绝缘配合，断路器，互感器，电气主接线，电气设备选择。

注意这部分不要看天大那本书了，看了也没用，考试的这部分题目翻遍天大书页找不到答案，所以我得再次强调真题的重要性，看了真题你会发现每年的题目有不少都是重复，你去年不会的今年还是不会做。

针对真题复习是效率最高的方法，后面的这10 题应该看中国电力出版社的那本书，有电子版就成。

常考题：内桥外桥接线、电压测量方式选择、操作过电压。

同时建议大家把所有做错的题整一个错题本或文档，临考前重点复习再复习，因为你能做对的不听也能对，你做错的往往下次做还是错！。

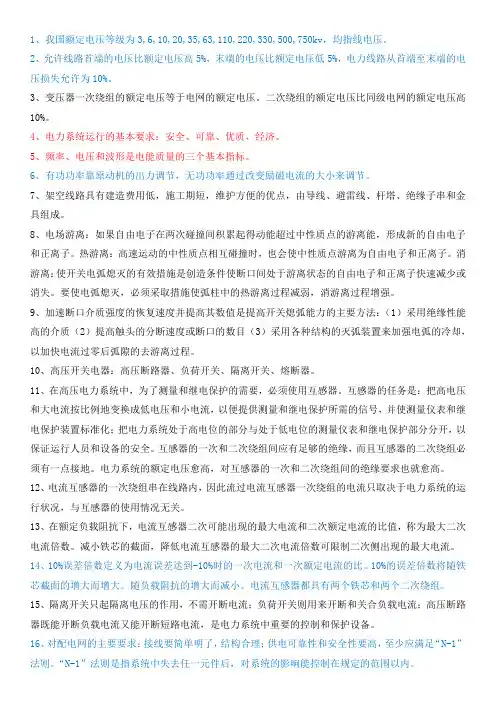

1、我国额定电压等级为3,6,10,20,35,63,110,220,330,500,750kv，均指线电压。

2、允许线路首端的电压比额定电压高5%，末端的电压比额定电压低5%，电力线路从首端至末端的电压损失允许为10%。

3、变压器一次绕组的额定电压等于电网的额定电压。

二次绕组的额定电压比同级电网的额定电压高10%。

4、电力系统运行的基本要求：安全、可靠、优质、经济。

5、频率、电压和波形是电能质量的三个基本指标。

6、有功功率靠原动机的出力调节，无功功率通过改变励磁电流的大小来调节。

7、架空线路具有建造费用低，施工期短，维护方便的优点，由导线、避雷线、杆塔、绝缘子串和金具组成。

8、电场游离：如果自由电子在两次碰撞间积累起得动能超过中性质点的游离能，形成新的自由电子和正离子。

热游离：高速运动的中性质点相互碰撞时，也会使中性质点游离为自由电子和正离子。

消游离：使开关电弧熄灭的有效措施是创造条件使断口间处于游离状态的自由电子和正离子快速减少或消失。

要使电弧熄灭，必须采取措施使弧柱中的热游离过程减弱，消游离过程增强。

9、加速断口介质强度的恢复速度并提高其数值是提高开关熄弧能力的主要方法：（1）采用绝缘性能高的介质（2）提高触头的分断速度或断口的数目（3）采用各种结构的灭弧装置来加强电弧的冷却，以加快电流过零后弧隙的去游离过程。

10、高压开关电器：高压断路器、负荷开关、隔离开关、熔断器。

11、在高压电力系统中，为了测量和继电保护的需要，必须使用互感器。

互感器的任务是：把高电压和大电流按比例地变换成低电压和小电流，以便提供测量和继电保护所需的信号，并使测量仪表和继电保护装置标准化；把电力系统处于高电位的部分与处于低电位的测量仪表和继电保护部分分开，以保证运行人员和设备的安全。

互感器的一次和二次绕组间应有足够的绝缘，而且互感器的二次绕组必须有一点接地。

电力系统的额定电压愈高，对互感器的一次和二次绕组间的绝缘要求也就愈高。

电气工程基础复习提纲一、概念1、电力工业的的主要特点；2、电力系统的电能质量指标；为保证电能质量常采取的措施；3、一次系统和二次系统、一次设备与二次设备的概念；4、输电线路、双绕组变压器等值电路参数计算；5、电压降落、电压损耗、电压偏移的概念；6、简单辐射形电力网功率分布与节点电压计算；7、牛顿—拉夫逊法潮流计算的基本思路；8、电力系统的无功电源及其特点；9、电力系统电压调整的基本原理及调压措施；中枢点调压方式；10、电力系统频率调整的基本原理（一次调频、二次调频的概念）；11、电力系统的中性点接地方式；（发生一相接地时的特点及其适用范围）；12、电力系统发生短路的原因、短路的类型、短路的危害；13、无限大容量系统三相短路，出现短路冲击电流的条件；14、正序等效定则、复合序网的概念；15、单母线、双母线接线的特点，母线分段和旁路母线的作用；16、内桥接线与外桥接线的区别与适用范围；17、电弧中的游离与去游离的概念；18、高压开关电器中常用的灭弧方法；19、高压断路器、高压隔离开关、高压熔断器、高压负荷开关的功能；20、互感器的作用；电流互感器和电压互感器运行中的注意事项；21、选择输电线路导线截面的条件；22、影响变压器正常过负荷能力的因素；23、电气设备选择和校验的原则；24、制约线路传输容量的因素；25、电力系统静态稳定和暂态稳定的概念；26、单机无穷大系统静态稳定判据，提高电力系统静态稳定性的措施；27、等面积定则的概念，提高系统暂态稳定性的措施；28、直流输电的主要优势；29、FACTS与SVC的概念；30、AGC与EDC的概念；31、配电管理系统（DMS）的主要组成部分；配电网SCADA的概念和主要功能；32、配电自动化系统的主要通信方式；33、实现馈线自动化的两种方式；34、负荷曲线、年平均负荷、年最大负荷、年最大负荷损耗时间的概念；二、画图1、架空线路的 型等值电路；2、双绕组变压器的Γ型等值电路；3、电力系统的功频静态特性曲线（负荷的功频曲线与发电机的功频曲线）；4、常用主接线图；（单母线、单母线分段、单母线带旁路母线、桥型接线）5、简单电力系统发生不对称短路故障时的各序等效网络；6、负荷曲线上主要参数的表示；7、简单系统的功率特性曲线及等面积定则分析方法；三、计算1、输电线路、双绕组变压器等值电路参数的计算；2、电力线路、双绕组变压器的功率损耗、电压损耗计算；3、简单辐射式电力网功率分布与节点电压、电压偏移计算（手算法潮流计算）；4、无载调压型变压器分接头选择计算；5、简单电力系统三相短路的实用计算（标幺值法）；6、电力系统不对称短路时故障电流的计算方法；7、高压开关设备选择和校核计算；。

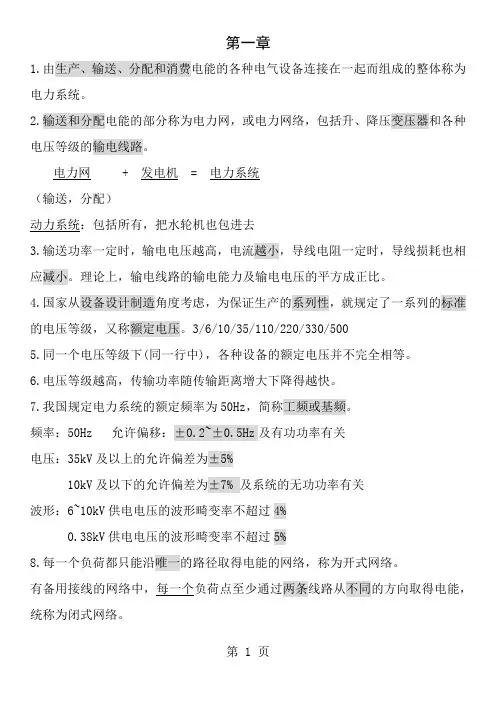

1.由生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。

2.输送和分配电能的部分称为电力网，或电力网络，包括升、降压变压器和各种电压等级的输电线路。

电力网 + 发电机 = 电力系统（输送，分配）动力系统：包括所有，把水轮机也包进去3.输送功率一定时，输电电压越高，电流越小，导线电阻一定时，导线损耗也相应减小。

理论上，输电线路的输电能力及输电电压的平方成正比。

4.国家从设备设计制造角度考虑，为保证生产的系列性，就规定了一系列的标准的电压等级，又称额定电压。

3/6/10/35/110/220/330/5005.同一个电压等级下(同一行中)，各种设备的额定电压并不完全相等。

6.电压等级越高，传输功率随传输距离增大下降得越快。

7.我国规定电力系统的额定频率为50Hz，简称工频或基频。

频率：50Hz 允许偏移：±0.2~±0.5Hz及有功功率有关电压：35kV及以上的允许偏差为±5%10kV及以下的允许偏差为±7% 及系统的无功功率有关波形：6~10kV供电电压的波形畸变率不超过4%0.38kV供电电压的波形畸变率不超过5%8.每一个负荷都只能沿唯一的路径取得电能的网络，称为开式网络。

有备用接线的网络中，每一个负荷点至少通过两条线路从不同的方向取得电能，统称为闭式网络。

1.电力线路包括：输电线路和配电线路。

从结构上分为：架空线路、电缆线路2.架空线路由导线、避雷线（即架空地线）、杆塔、绝缘子和金具等主要部件组成。

3.导线型号后的数字代表主要载流部分(非整根导线)额定截面积的平方毫米数4.绝缘子片数越多，电压等级越高5.在220kV及以上的超高压架空线路上，为了减小电晕放电和单位长度电抗，普遍采用分裂导线。

6.分裂导线由数根相同的钢芯铝绞线并联构成，每相导线分裂成若干根，各根导线之间每隔一定长度用金具支撑，以固定尺寸。

所用的导线根数称分裂数，常用的有2、3和4分裂。

424页426页二次接线又称二次回路，是将二次设备按照工作要求，互相连接组合在一起所形成的电路。

（控制、测量、信号、保护、操作电源、自动装置回路）二次接线图：将二次设备按照工作要求，连接在一起的图。

（原理、展开、安装接线图）断路器控制回路基本要求：1、断路器跳、合闸后，应能迅速自动切换对应的操作电路，以避免因跳、合闸线圈因长时间通电而烧毁。

2、应能指示断路器跳、合闸状态3、应有防止断路器多次跳闸、合闸的防“跳跃”闭锁功能4、应能监视控制回路电源和断路器跳闸、合闸的完好性5、应能实现闭锁要求，对于启动和液压操动机构，当压力不正常是，除有信号反应外，还应进行操作闭锁6、控制回路接线简单、可靠、使用电缆少高压隔离开关：1、防止误分(合)断路器2、防止带负荷误拉(合)隔离开关3、防止带电挂接地线4、防止带地线送电5、防止误入带电间隔操作电源：在发电厂和变电所中，对开关电器的远距离操作、信号设备、测量设备、几点保护和自动控制装置、事故照明、直流油泵、交流不停电装置等用电，都需有专门的供电电源，这种电源称为操作电源。

1、在任何情况下都能不间断供电2、电源能量和电压质量均应能在最严重事故情况下保证用电设备可靠工作操作电源分为直流和交流。

1、蓄电池组操作电源（酸性大中型发电厂和变电所，碱性中小型发电厂和变电所）2、硅整流电容储能直流操作电源（小型变电所的直流操作电源）3、复式整流直流操作电源（中小变电站或小型水电站）4、交流操作电源（偏远的小型变电所）浮充电运行方式：将充满电的蓄电池组与浮充电装置并联运行，浮充电装置正常工作时，除供给直流母线上的经常性负荷外，还用不大的浮充电电流想蓄电池浮充电以补偿蓄电池的自放电损耗，使蓄电池经常处于满充电状态。

按浮充电方式工作的蓄电池组总是保持在完全充电状态下，随时准备供电给直流负荷，提高供电的可靠性。

而且由于放电机会少，不需经常充电，蓄电池的寿命也可大大提高。

交流不停电电源（UPS）与厂用电源应在电气上隔离，以防止强电对测量、控制等弱点回路的干扰。

第二章1、能量形式：机械能、热能、化学能、核能、辐射能、电能2、能源分类：一次能源与二次能源、常规能源与新能源、再生与非再生能源、含能体能源与过程性能源。

3、煤炭是我国最主要能源。

4、我国发电能源对输电网建设影响：西电东送，北煤南运，南水北调。

5、电厂核心：其他形式能-机械能-电能火电厂：燃料化学能-热能-机械能-电能三大主机（锅炉、汽轮机、发电机）主要系统（燃烧系统、汽水系统、电气系统）特点（运行人员多运行成本高、调节速度缓慢、在系统中担负较均匀负荷、对环境污染大、布局灵活、一次性建设投资少）水电厂：水的势能和动能-机械能-电能基本生产过程（从河流较高处或水库内引水，利用水压和流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能换成电能）坝后式水电厂、河床式水电厂、引水式水电厂、混合式水电厂特点（综合利用水能资源、发电成本低效率高、运行灵活、适应负荷的急剧变化可承担系统的调峰调频和作为事故备用、可储蓄和调节、不污染环境淹没土地移民搬迁、建设投资大工期长、发电不均衡）抽水蓄能电厂：理想的调峰调频电厂，电力系统负荷低谷期或丰水期利用电力系统富裕电能将下游水库抽到上游以位能储蓄起来，电力系统高峰期或枯水季节将水放下驱动发电。

在电力系统中作用（调峰、填谷（填谷是抽水蓄电厂独具特色）、备用、调频、调相）功能（降低电力系统燃料消耗，提高火电设备利用率，作为发电成本低的峰荷电源，无污染可美化环境，可用于蓄能）核电厂：核能-热能-机械能-电能组成部分（核系统和设备既核岛，常规系统和设备又称常规岛）分类（压水核电厂和沸水核电厂）特点（压水堆核电厂反应堆只能一次装料定期停堆换料、运行过程中有放射性废物、由于辐射给电厂运行和维修带来困难、运行和控制困难、反应堆停闭后不能立即停止冷却需先排除余热、核电厂建设成本高但燃料便宜、尽可能在额定功率下带基本负荷连续运行）风电场：风能-机械能-电能特点（建设投资大、发电间歇性不可控制、发电成本低、清洁可再生、需要其他电源配合实现功率平衡）第一章第二节基本概念1、电力网：由变电所和不同电压等级输电线路组成。

电气工程基础知识点汇总1. 单相导线线路电抗：0157.0lg 1445.0x 1+=rD m2. 分裂导线线路电抗：n0157.0lg1445.0x eq 1+=r D m 3. 双绕组变压器等值电路：注意单位！U N －KV ，折算到哪一侧参数，用相应的额定电压U N ； S N －MVA221000N N K T S U P R ∆=NNK T S U U X 2*100%= 201000N T U P G ∆=20*100%NNT U S I B = 4. 三绕组变压器等值电路： 电阻：221212⎪⎪⎭⎫ ⎝⎛∆=∆•N NK K S S P P ()2322323,min ⎥⎦⎤⎢⎣⎡∆=∆•N N N K K S S S P P 233131⎪⎪⎭⎫ ⎝⎛∆=∆•NNK K S S P P 22331121K K K K P P P P ∆-∆+∆=∆22111000NNK T S U P R ∆= 电抗：2%%%%2331121K K K K U U U U -+=NNK T S U U X 211*100%= 5. 标幺值计算：B B B U S I 3=BBB S U Z 2= 一般选定S B 、U B ，以平均额定电压U av =1.05U N 做基准值不同基准值的标幺值之间的变换22**BB N N N B U SS U X X •= 6. 多电压级电网中参数的归算 7. ()221'⋅⋅⋅=k k X XX 归算后的值，X ’归算前的值，k 1、k 2经过的变压器的变比8. 电压降落2221U QR PX j U QX PR U U -++=- 线路功率损()jX R U Q P S ++=∆2222 9. 变压器的有功损耗20⎪⎪⎭⎫ ⎝⎛∆+∆=∆N CK T SS P P P n 台变压器并联运行有功损耗()20n ⎪⎪⎭⎫ ⎝⎛∆+∆=∆NCK T nSS P n P n P 10. 变压器的无功损耗⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛+=∆20100%100%N CK N T S S U I S Q 11. 输电线路有功功率ϕSIN XUU P 21=12. 输电线路无功()XU U U Q 221-=13. 输电线路空载运行电压222122U BRj U BX U U +-= 14. 中枢点电压调整方式：逆调压（供电距离长，负荷变动大）：大负荷1.05U N ，小负荷U N顺调压（供电距离近，负荷变动小）：大负荷>1.025小负荷<1.075恒调压：1.02-1.05U N15. 电容调压计算补偿容量min22'min2U U U U NT ⨯='m in 2U 为最小负荷归算到高压侧电压，U 2min 为要求最小电压，U T 为计算得到的变压器分接头电压，选定最接近的分接头U 1T ，确定变压器变比NTU U k 21= U 2N 变压器低压侧额定电压()XU kUkU Q C C C 'max2max 2max2-= m ax 2C U 为要求最大电压，'ax 2m U 为最大负荷归算到高压侧电压，Q C 为补偿容量得到Q C 代入最大负荷处，用潮汐电流计算得到'ax 2m U ，然后除以变比k ，同要求电压比较，同时'm in 2U 也除以k 比较。

1、直流输电优点优点：与交流输电相比，直流输电具有稳定性好，控制灵活等优点，特别适合于跨海输电、大区域电网互联、远距离输电及风力发电等非工频系统与工频系统的联网。

在输电线路导线截面相等、对地绝缘水平相同的条件下，双极直流输电的线路造价及功率损耗均比三相交流输电要少，约为其2/3。

直流输电的缺点:1.由于触发角和逆变角的存在，不论换流装置是工作于整流状态还是逆变状态，其交流侧的电流相位总会滞后于电压相位，因此换流装置在运行中要消耗大量无功功率。

正常运行时，整流侧所需的无功功率为直流功率的30%-50%，逆变侧为40%-60%，所以必须进行无功功率补偿。

2.换流装置在运行中会同时在换流站的交流侧和直流侧产生谐波电压和谐波电流，为了抑制谐波，在交流侧和直流侧都需要装设滤波装置，在直流侧还需装设平波电抗器。

3.由于换流装置要用大量容量大，电压高的可控硅阀器件，换流站的造价较高，部分抵消了因线路投资低而带来的经济效益。

4.直流高压断路器不能利用电流过零的条件来熄弧，其制造困难，限制了直流输电向多端直流电网的发展。

2、潜供电流的定义在超高压线路运行中，时常会发生因雷击闪络等原因所产生的单相电弧接地故障。

在具有单相重合闸的线路中，当故障相被切除后，通过健全相对故障相的静电和电磁耦合，在接地电弧通道中仍将流过不大的感应电流，称为潜供电流或二次电流。

3灵活交流输电系统：以大功率可控硅部件组成的电子开关代替现有的机械开关，灵活自如地调节电网电压、功角和线路参数。

使电力系统变得更加灵活、可控、安全可靠。

从而能在不改变现有电网结构的情况下提高系统的输送能力，增加其稳定性 。

FACTS 控制设备接入电力系统的方式：并联型：静止无功补偿器SVC 静止同步调相器STATCOM串联型：可控串联补偿器TCSC 混合型：统一潮流控制器UPFC4名词解释：1、输电线路的耐雷水平：在线路防雷设计中把线路绝缘不发生闪络的最大雷电流幅值叫耐雷水平。

第一章1、由生产、输送、分配与消费电能得各种电气设备连接在一起而组成得整体称为电力系统。

2、输送与分配电能得部分称为电力网,或电力网络,包括升、降压变压器与各种电压等级得输电线路。

电力网+ 发电机= 电力系统(输送,分配)动力系统:包括所有,把水轮机也包进去3、输送功率一定时,输电电压越高,电流越小,导线电阻一定时,导线损耗也相应减小。

理论上,输电线路得输电能力与输电电压得平方成正比。

4、国家从设备设计制造角度考虑,为保证生产得系列性,就规定了一系列得标准得电压等级,又称额定电压。

3/6/10/35/110/220/330/5005、同一个电压等级下(同一行中),各种设备得额定电压并不完全相等。

6、电压等级越高,传输功率随传输距离增大下降得越快。

7、我国规定电力系统得额定频率为50Hz,简称工频或基频。

频率:50Hz 允许偏移:±0、2~±0、5Hz 与有功功率有关电压:35kV及以上得允许偏差为±5%10kV及以下得允许偏差为±7% 与系统得无功功率有关波形:6~10kV供电电压得波形畸变率不超过4%0、38kV供电电压得波形畸变率不超过5%8、每一个负荷都只能沿唯一得路径取得电能得网络,称为开式网络。

有备用接线得网络中,每一个负荷点至少通过两条线路从不同得方向取得电能,统称为闭式网络。

第二章1、电力线路包括:输电线路与配电线路。

从结构上分为:架空线路、电缆线路2、架空线路由导线、避雷线(即架空地线)、杆塔、绝缘子与金具等主要部件组成。

3、导线型号后得数字代表主要载流部分(非整根导线)额定截面积得平方毫米数4、绝缘子片数越多,电压等级越高5、在220kV及以上得超高压架空线路上,为了减小电晕放电与单位长度电抗,普遍采用分裂导线。

6、分裂导线由数根相同得钢芯铝绞线并联构成,每相导线分裂成若干根,各根导线之间每隔一定长度用金具支撑,以固定尺寸。

所用得导线根数称分裂数,常用得有2、3与4分裂。

电气工程基础复习题复习题第一章引论1. 电力系统的输电方式有哪几种？直流输电与交流输电2. 为什么电能要采用高电压传输？因为最合理的减少线损的途径就是提高电压 3. 掌握电力系统中常用设备的国标图形符号。

详见课件4. 电力系统主要由哪些部分构成？发电厂，输电线路，配电系统，负荷5. 电力负荷包括哪些？电灯，电热器，电动机（感应电动机，同步电动机）整流器，变频器或其他装置6. 电力系统的基本参量有哪些？总装机容量，年发电量，最大负荷，年用电量，额定频率，最高电压等级 7. 线路电压越高，其输送功率和输送距离如何变化？输送功率越大，输送距离越远8. 线路、发电机、变压器的额定电压有什么规定？线路额定电压即线路的平均电压，线路始端电压为1.05Ｘ额定值，并使末端电压不低于0.95Ｘ额定值。

发电机通常接于线路始端，因此发电机的额定电压将比线路额定电压高5％变压器一次侧接电源，与用电设备相当，变压器一次侧额定电压等同于用电设备的额定电压（直接和发电机相连的升压变压器一次侧额定电压等于发电机的额定电压）；变压器的二次侧额定电压应较线路额定电压高5％。

正常时变压器二次侧电压比线路额定电压高5％，变压器二次侧额定电压取比线路额定电压高10％ 9. 发电厂主要有哪些类型？火力发电厂（75％），水力发电厂（20％，迳流式，坝后式，河床式，抽水蓄能），核能发电厂（1％），其他可再生能源发电方式（4％，风力，地热，潮汐，太阳能） 10. 变电所有哪些类型？按功能划分：升压变电所，降压变电所按系统地位：枢纽变电所，中间变电所，地区变电所，终端变电所 11. 电力负荷如何分级？一级负荷，二级负荷，三级负荷；详见课本25页 12. 电力系统运行的特点是什么？1）电能目前还不能大量储存； 2）电力系统的暂态过程非常迅速；3）供电中断有可能给国民经济和人民生活造成重大损失4）对电能质量（电压和频率）的要求十分严格，偏离规定值过多时，将导致产生废品，损坏设备，甚至出现从局部范围到大面积的停电。

电气工程师《基础考试》重要知识点电气工程师《基础考试》重要知识点我们只有每天不断地学习锻炼，才能渐渐掌握立定跳远的动作要领，渐渐的接近那根优秀线，最终超越那根优秀线。

下面店铺为大家整理了电气工程师《基础考试》重要知识点，希望能够帮助到大家备考。

基尔霍夫定律1.基尔霍夫电流定律(KCL)在集总参数电路中，对于任何一个节点，在任何时刻流人(流出)该节点的电流的代数和恒等于零。

其表达式为∑i=0或∑i入=∑i出“+”、“-”号的选取原则：若流出结点的电流前面取“+”号，则流入结点的电流前面取“-”，号推广的基尔霍夫电流定律：在任意时刻，通过一个闭合面的支路电流的代数和等于零，即∑i=0。

注意事项：①KCL是对支路电流间的约束，与支路上是什么元件无关。

②KCL方程是按电流的参考方向列写的，与电流的实际方向无关，故列写方程时应先选定参考方向。

2.基尔霍夫电压定律(KVL)在集总参数电路中，对于任何一个闭合回路，在任何时刻沿该回路循行时，所有支路电压的代数和恒等于零。

其表达式为∑u=0或∑Ri=∑uS升。

“+”、“-”号的选取原则：若支路电压的参考方向与回路的绕行方向一致，u前取“+"号;若支路电压的参考方向与回路的绕行方向相反，u前取“-"号。

列写KVL方程时，应先标定各元件电压的参考方向，再选定回路绕行方向(顺时针或逆时针)。

KVL既可用于任何闭合回路，也可用于其他任何不闭合路径(广义上的回路)。

注意事项：①KVL是对回路电压间的约束，与回路各支路上接的是什么元件无关。

②KVL方程是按电压的参考方向列写的，与电压的实际方向无关。

独立电压源定义：独立电压源是一个理想电路元件，如图l-1-4所示，它两端的电压总能保持定值或一定的时间N函数。

电源两端的电压由电源本身决定，与外电路无关，与流经它的电流大小无关。

通过电压源的电流由外电路决定。

性质：①伏安关系为②独立电压源是电路中的激励源，它的电流Ius取决于与它相连接的外电路。

电气工程基础复习材料：电路基础与电机学一、电路基础电路是电气工程领域中最基础的概念之一，其基本组成包括电源、电阻、电流和电压。

电路可以分为直流电路和交流电路两种。

1.1 直流电路直流电路是指电流方向保持不变的电路，直流电路的特点是电流方向一致，电压和电流之间的关系由欧姆定律决定。

欧姆定律表明电压等于电流乘以电阻的大小。

1.2 交流电路交流电路是指电流方向会定期变化的电路，交流电路的特点是电流方向会交替改变，交流电路的分析需要考虑频率和相位等因素。

交流电路中的电阻称为阻抗，其计算方式与直流电路中的电阻有所不同。

二、电机学电机是将电能转变为机械能的装置，广泛应用于各种电气设备中。

电机的分类包括直流电机和交流电机等多种类型。

2.1 直流电机直流电机是一种将直流电能转变为机械能的设备，它由定子、转子、碳刷等部件组成。

直流电机的工作原理是通过磁场与电流相互作用，产生电磁力，从而实现转动。

直流电机广泛应用于各种工业领域。

2.2 交流电机交流电机是一种将交流电能转变为机械能的设备，它由定子、转子、电容器等部件组成。

交流电机的工作原理是通过定子上的磁场与转子上的感应电流相互作用，从而驱动转子转动。

交流电机在家用电器和工业设备中得到广泛应用。

三、总结电路基础与电机学是电气工程领域中非常重要的知识点，对于电气工程师而言，熟练掌握这些知识将有助于他们在实际工作中解决问题。

通过对电路基础和电机学的深入理解和学习，可以更好地应对日常工作中遇到的挑战，提高工作效率，同时也为个人的职业发展打下坚实基础。

希望以上内容对读者理解电气工程基础知识有所帮助，欢迎继续关注更多相关知识。

电⽓⼯程基础复习⼤纲电⽓⼯程基础期末考试复习⼤纲第⼀章绪论1、何为电⼒系统？电⼒⽹？答：电⼒系统是由发电⼚内的发电机、电⼒⽹内的变压器和输电线路以及⽤户的各种⽤电设备，按照⼀定的规律连接⽽组成的统⼀整体。

电⼒⽹是由变电站和不同电压等级输电线路组成的⽹络。

2、列举⼏个典型的⾼压输电（直流）⼯程。

答：葛洲坝⽔电⼚到上海南桥变电站，云⼴特⾼压直流输电⼯程。

3、衡量电能的质量指标有哪⼏个？频率的技术标准怎样规定的？答：衡量电能的质量指标有电压、频率和波形。

频率的技术标准要求统⼀电⼒系统在任何⼀瞬间的频率值必须保持⼀致。

4、电⼒系统有哪些标准电压等级？电压偏差怎么规定的答：系统⽤的额定电压和最⾼电压；电⽓设备⽤的额定电压和最⾼电压。

额定电压在10.5V⼀下的发电机，其额定电压⼀般⽐相应的系统额定电压⾼5%；升压变压器低压绕组额定电压与发电机额定电压相同，其⾼压绕组额定电压⽐相应电⼒系统额定电压⾼10%，⽽降压变压器⾼压绕组额定电压与相应电⼒系统额定电压相同，其低压绕组额定电压⽐电⼒系统额定电压⾼5%或10%。

这样规定电⽓设备的额定电压，往往是考虑到变压器约有5%的电压损耗，输电线路约有10%的电压损耗。

5、请说说有哪些接地？答：接地包括⼯作接地、保护接地、保护接零、防雷接地和防静电接地。

中性点接地⽅式有中性点不接地，中性点经消弧线圈接地，中性点直接接地，经电阻接地4种。

第⼆章发电系统1、有哪些能源形式？答：机械能，热能，化学能，辐射能，核能，电能。

2、有哪些发电形式？答：⽕⼒发电，⽔⼒发电，核能发电，风⼒发电，地热能发电，太阳能发电，潮汐能发电。

3、⽔⼒发电⽣产过程及特点答：⽣产过程：从河流较⾼处或⽔库内引⽔，利⽤⽔的压⼒或流速冲动⽔轮机旋转，将⽔能转变成机械能，然后由⽔轮机带动发电机旋转，将机械能转换成电能。

特点：①可综合利⽤⽔能资源。

②发电成本低，效率⾼。

③运⾏灵活。

④⽔能可储蓄和调节。

⑤⽔⼒发电不污染环境。
