油田地面工程设备

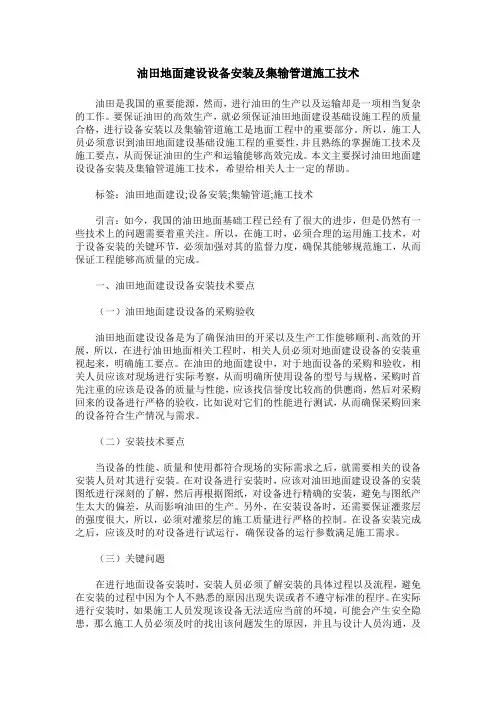

油田地面建设设备安装及集输管道施工技术油田是我国的重要能源，然而，进行油田的生产以及运输却是一项相当复杂的工作。

要保证油田的高效生产，就必须保证油田地面建设基础设施工程的质量合格，进行设备安装以及集输管道施工是地面工程中的重要部分。

所以，施工人员必须意识到油田地面建设基础设施工程的重要性，并且熟练的掌握施工技术及施工要点，从而保证油田的生产和运输能够高效完成。

本文主要探讨油田地面建设设备安装及集输管道施工技术，希望给相关人士一定的帮助。

标签：油田地面建设;设备安装;集输管道;施工技术引言：如今，我国的油田地面基础工程已经有了很大的进步，但是仍然有一些技术上的问题需要着重关注。

所以，在施工时，必须合理的运用施工技术，对于设备安装的关键环节，必须加强对其的监督力度，确保其能够规范施工，从而保证工程能够高质量的完成。

一、油田地面建设设备安装技术要点（一）油田地面建设设备的采购验收油田地面建设设备是为了确保油田的开采以及生产工作能够顺利、高效的开展，所以，在进行油田地面相关工程时，相关人员必须对地面建设设备的安装重视起来，明确施工要点。

在油田的地面建设中，对于地面设备的采购和验收，相关人员应该对现场进行实际考察，从而明确所使用设备的型号与规格，采购时首先注重的应该是设备的质量与性能，应该找信誉度比较高的供應商，然后对采购回来的设备进行严格的验收，比如说对它们的性能进行测试，从而确保采购回来的设备符合生产情况与需求。

（二）安装技术要点当设备的性能、质量和使用都符合现场的实际需求之后，就需要相关的设备安装人员对其进行安装。

在对设备进行安装时，应该对油田地面建设设备的安装图纸进行深刻的了解，然后再根据图纸，对设备进行精确的安装，避免与图纸产生太大的偏差，从而影响油田的生产。

另外，在安装设备时，还需要保证灌浆层的强度很大，所以，必须对灌浆层的施工质量进行严格的控制。

在设备安装完成之后，应该及时的对设备进行试运行，确保设备的运行参数满足施工需求。

油气田地面工程建设施工现状及其管理重点油气田地面工程建设是指油气开采过程中的作业区域以及基础设施建设，包括钻井平台、采油装置、输油管道、储油罐等设施的建设和管理。

1. 钻井平台建设：钻井平台是油气开采作业的重要基础设施，目前我国油气田地面工程建设中，主要采用四脚钻井平台和单支架平台。

四脚钻井平台具有结构简单、稳定性好的特点，广泛应用于陆上油气田的建设；单支架平台则主要应用于海上油气田的建设。

随着油气开采技术的不断发展，钻井平台的建设也越来越注重环保和安全性。

2. 采油装置建设：采油装置是用于油气开采过程中的生产、处理和储存的设施，包括分离器、泵站、储油罐等。

当前，我国油气田地面工程建设中，主要应用的采油装置有人工提升和自然能流采油。

人工提升采油主要采用抽油机，通过抽吸作用将油液抽出到地面；自然能流采油主要依赖油井本身的地下压力，将原油推上地面。

在储油罐的建设中也注重防漏措施的采取，以减少对环境的影响。

3. 输油管道建设：输油管道是将采集到的原油从油田运输到加工厂或储油罐的管道系统。

当前，我国油田地面工程建设中主要采用的输油管道有地下埋设管道和地表敷设管道。

地下埋设管道具有安全性高、环境影响小的特点，适用于长距离输送和复杂地质条件下的建设；地表敷设管道则主要适用于短距离输送，在地貌平坦的地区应用较广。

在油气田地面工程建设中，管理重点主要有以下几个方面：1. 安全管理：油气田地面工程是一个高风险、高危险性的工程，涉及到的液体等化学物品易燃易爆，要注重安全管理。

包括对工人进行安全教育培训，加强现场安全巡查和监督，建立健全的事故应急预案等。

2. 环境保护管理：油气田地面工程建设对环境产生一定的影响，需要合理规划施工，并加强环保设备的安装与使用。

设置防漏监测系统、处理废水和废气等。

3. 资源利用管理：油气田地面工程建设需要合理利用资源，包括土地资源、水资源等。

施工过程中要注意减少对土地的占用，并合理利用水资源，减少浪费。

油气田地面建设工程设备安装及集输管道施工技术随着全球能源需求的不断增长，油气田地面建设工程设备安装及集输管道施工技术成为了石油行业的重要组成部分。

在油气田地面建设和集输管道施工中，需要采用先进的设备和技术，以确保工程质量和安全生产。

本文将介绍油气田地面建设工程设备安装及集输管道施工技术的相关内容。

1.设备选型在油气田地面建设工程中，需要安装各种设备包括泵、压缩机、分离器等。

在设备选型时需要考虑设备的工作条件、效率、可靠性等因素，选择适合工程要求的设备。

还需考虑设备的供应商信誉度和售后服务等因素。

2.设备安装设备安装需要进行严格的技术要求和作业规范，以确保设备的安全性和可靠性。

在设备安装前需要做好必要的准备工作，包括场地平整、设备基础预埋等。

在安装过程中需要严格按照设备安装说明和相关标准进行操作，确保设备的安装质量。

3.设备调试设备安装后还需要进行严格的设备调试工作，以确保设备的正常运行。

在设备调试过程中需要进行设备启动、工作参数调整等工作，以确保设备的性能和运行稳定性。

二、集输管道施工技术1.管道选材在集输管道施工中，需要选用合适的管材来保证管道的质量和安全性。

在管道选材时需要考虑管道输送介质、压力、温度等因素，选择适合的管材和管道连接方式。

2.管道设计在设计管道时需要考虑管道的输送能力、安全性、耐腐蚀性等因素，确保管道的设计符合工程要求和相关标准。

3.管道施工管道施工是集输管道工程中的重要环节，需要进行严格的施工管理和操作。

在管道施工过程中需要保证施工现场的安全、环境保护等要求，确保施工质量和进度。

4.管道测试管道施工完毕后需要进行相关的管道测试工作，确认管道的安全性和密封性。

在管道测试中需要进行水压测试、泄漏测试等工作，以确保管道的正常运行。

油田地面工程总结汇报油田地面工程是指针对油田开发与生产过程中的地面工作的一系列活动，包括地面设备的安装与调试、井口设施的建设与维护、油气的处理与储运等。

本文将对油田地面工程的主要内容进行总结汇报，具体内容如下：一、地面设备的安装与调试：地面设备的安装与调试是油田地面工程的基础工作之一。

这些设备包括钻井设备、生产设备、输送设备等。

在安装过程中，首先需要根据现场条件和工艺要求进行设备布局设计，确保设备之间的空间合理、布局合理。

其次，需要根据设备的安装要求进行具体的安装工作，包括设备的组装、吊装、固定等。

最后，对安装完成的设备进行调试工作，确保设备的正常运行。

二、井口设施的建设与维护：井口设施的建设与维护是保障油田开采和生产过程的重要环节。

井口设施包括井口油气管道、防喷装置、井口设备等。

建设井口设施需要根据井口具体情况进行设计，确保设施的合理布局和使用方便。

在维护方面，需要对井口设施进行定期检查和维修，确保设施的正常运行和避免事故的发生。

三、油气的处理与储运：油气的处理与储运是油田地面工程的关键工作之一。

油气处理主要包括沉降与分离、脱水与去杂、加热与稳定等过程。

处理后的油气需要进行储运，包括储存、输送和销售等环节。

在处理和储运过程中，需要建设相应的设施，如油气处理厂、储油罐、输油管道等。

同时，还需要进行油气的质量检测和安全监控，确保油气的质量和安全。

总结起来，油田地面工程是油田开发与生产的重要环节，涉及到地面设备的安装与调试、井口设施的建设与维护、油气的处理与储运等方面。

在实际工作中，要注重设备的布局和安装质量，确保设备的正常运行；要加强井口设施的建设和维护，确保生产过程的安全；要重视油气的处理和储运，确保油气的质量和安全。

同时，还需要加强技术人员的培训和专业知识的学习，提高工作效率和质量。

总之，通过不断的总结和实践，油田地面工程的工作将会越来越完善，并为油田的开发与生产做出更大的贡献。

油气田地面建设工程设备安装及集输管道施工技术随着能源需求的增加，油气田的开发已成为全球能源行业的重要领域。

油气田地面建设工程设备安装及集输管道施工技术是油气田开发中不可或缺的环节，本文将从设备安装和集输管道施工两个方面进行详细介绍。

一、设备安装1. 设备安装概述设备安装是指在油气田地面建设工程中对各种设备进行安装、调试、运行等工作。

设备安装的质量和效率直接影响到整个油气田开发的进度和效益。

2. 设备安装流程（1）项目前期准备：确定设备安装方案，对施工现场进行勘察和测量，制定详细的安装计划。

（2）设备运抵现场：根据安装计划和现场实际情况，将设备运抵施工现场。

（3）设备安装：根据安装图纸和工艺要求，对设备进行安装、调试，确认设备正常运行。

（4）安装验收：对安装完成的设备进行验收，确认设备安装质量符合要求。

二、集输管道施工1. 管道施工概述集输管道是油气田地面建设中不可或缺的一部分，它连接各个生产设备，将产出的油气输送到处理厂或者输气站。

管道施工的质量和技术水平直接关系到油气田生产的安全和效率。

2. 管道施工流程（1）设计审查：对管道设计方案进行审查和确认，确保设计符合施工要求。

（2）施工准备：准备施工所需的材料、设备，对施工现场进行勘察和测量。

（3）开挖铺设：根据设计要求，在地面进行开挖，铺设管道。

（4）焊接与试压：对管道进行焊接和试压，保证管道的密封性和可靠性。

（5）防腐处理：对已焊接完成的管道进行防腐处理，延长管道的使用寿命。

（6）验收交付：对已完成的管道进行验收，确认管道施工质量合格。

3. 管道施工技术要点（1）地质勘察：在进行管道施工前，要进行详细的地质勘察和地面测量，确定地质条件和地形地貌。

（2）焊接技术：管道的焊接工艺要求严格，需要具备专业的焊接技术和作业规程。

（3）材料选择：管道施工中所使用的材料要符合国家标准，具有较好的耐腐蚀性和机械性能。

（4）环境保护：在管道施工过程中，要做好环境保护工作，防止对周围生态环境造成影响。

油田地面工程职责分工方案一、地面工程概述随着石油勘探开发技术的不断进步，石油勘探开发的地面工程也日益成熟。

地面工程是指石油勘探开发中油田地面设施及相关建设工程的设计、施工、运营和维护等工作。

地面工程包括井口设施、采油设备、储油设备、输油管道、油气处理厂、水处理设施等一系列设施。

地面工程的任务是将地下产出的油气经过处理、输送、储存，最终交付给市场。

二、地面工程职责分工方案1. 设计部门设计部门是地面工程的重要组成部分，负责对地面设施的设计和优化。

设计部门的职责分工如下：（1）设计工程师：承担地面设施的设计任务，包括井口设施、采油设备、储油设备、输油管道、油气处理厂等。

设计工程师需根据油田实际情况和生产需求，提出合理的设计方案，确保地面设施能够满足产量要求和安全运行。

（2）工程师助理：协助设计工程师完成设计任务，负责数据整理、文档编制等工作。

工程师助理需具备一定的计算机技能和文档处理能力。

2. 施工部门施工部门是地面工程的执行部门，负责地面设施的施工、安装和调试。

施工部门的职责分工如下：（1）施工经理：负责整个地面工程的施工管理，包括进度计划、人员调配、材料采购、安全管理等。

施工经理需具备丰富的施工管理经验和团队协作能力。

（2）现场监督员：负责现场施工的监督和管理，确保施工按照设计要求和施工规范进行。

现场监督员需要具备丰富的施工经验和严谨的工作态度。

3. 运维部门运维部门是地面工程的后勤保障部门，负责地面设施的运营和维护。

运维部门的职责分工如下：（1）运行工程师：负责地面设施的日常运行管理，包括设备维护、故障处理、安全检查等。

运行工程师需要具备较强的技术背景和快速反应能力。

（2）维护工程师：负责地面设施的定期维护和检修，确保设施的长期稳定运行。

维护工程师需要具备较强的动手能力和维修技能。

4. 安全监控部门安全监控部门是地面工程的安全保障部门，负责地面设施的安全监控和应急处理。

安全监控部门的职责分工如下：（1）安全主管：负责地面设施的安全管理和应急预案制定，确保设施的安全运行。

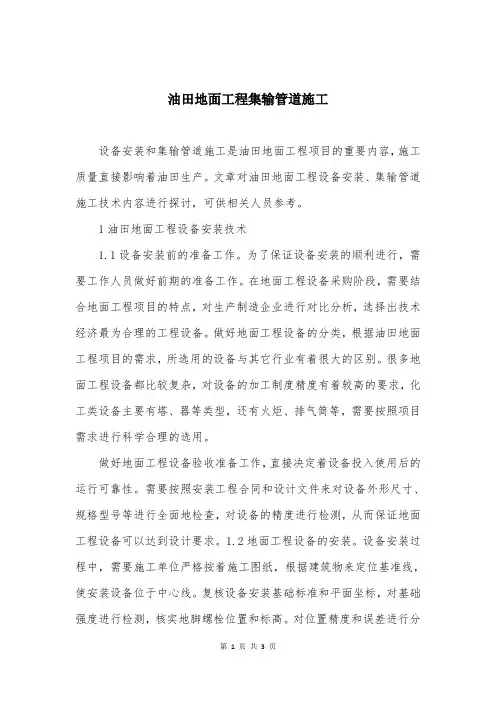

油田地面工程集输管道施工设备安装和集输管道施工是油田地面工程项目的重要内容，施工质量直接影响着油田生产。

文章对油田地面工程设备安装、集输管道施工技术内容进行探讨，可供相关人员参考。

1油田地面工程设备安装技术1.1设备安装前的准备工作。

为了保证设备安装的顺利进行，需要工作人员做好前期的准备工作。

在地面工程设备采购阶段，需要结合地面工程项目的特点，对生产制造企业进行对比分析，选择出技术经济最为合理的工程设备。

做好地面工程设备的分类，根据油田地面工程项目的需求，所选用的设备与其它行业有着很大的区别。

很多地面工程设备都比较复杂，对设备的加工制度精度有着较高的要求，化工类设备主要有塔、器等类型，还有火炬、排气筒等，需要按照项目需求进行科学合理的选用。

做好地面工程设备验收准备工作，直接决定着设备投入使用后的运行可靠性。

需要按照安装工程合同和设计文件来对设备外形尺寸、规格型号等进行全面地检查，对设备的精度进行检测，从而保证地面工程设备可以达到设计要求。

1.2地面工程设备的安装。

设备安装过程中，需要施工单位严格按着施工图纸，根据建筑物来定位基准线，使安装设备位于中心线。

复核设备安装基础标准和平面坐标，对基础强度进行检测，核实地脚螺栓位置和标高。

对位置精度和误差进行分析，测量设备零部件误差。

在设备安装过程中需要修正累积误差，严格控制好安装精度，安装完成后对位置进行复测，保证安装质量达到设计要求。

2集输管道施工技术2.1集输管道的构成。

油田集输管道的材料主要为有色金属钢管、碳素钢管、合金钢管等，按照使用要求还可以划分为无缝钢管、焊接钢管等。

集输管道的阀门是管道的关键构件，阀门应该具备质量证明文件、出厂合格证和密封性检测报告等，阀门铭牌中应该有额定压力、运行温度和介质等信息，安装前应该做好质量检查工作，达不到合格标准的不可以用于管道安装。

2.2集输管道安装技术。

集输管道安装之前，需要对管道内部进行吹扫和清理，保证管道内部清洁，阀门规格型号满足设计要求。

油田地面工程方案案例1. 概述油田地面工程是指对油田地面设施、设备和管网进行建设、维护和改造的工程。

它是油田开发的重要组成部分，直接关系到油田产能、安全和环保。

在油田地面工程中，需要考虑的因素包括地质条件、地形地貌、气候条件、环保标准等。

本文以某油田地面工程方案为例，进行详细分析和讨论。

2. 项目背景某油田位于中国西北地区，地处高原山地，地势较为险峻。

由于地质条件复杂，油田地面设施老化严重，产能低下，环保问题突出。

因此，需要对油田地面设施进行全面改造和提升，以保障油田的正常生产和运营。

3. 工程内容本次油田地面工程主要包括地面设施改造、设备更新、管网优化和环保治理等内容。

具体工程包括：新建或改造油田生产区、设备维修区、物资堆放区、办公区等地面设施；更新换代主要设备，包括泵站、储油罐、换热器等；优化油田管网，扩容和更新老化管道；进行环保治理，包括污水处理、废气排放控制等。

4. 设计原则在进行油田地面工程方案设计时，需要考虑以下几个原则：一是充分了解油田地质地貌特点，设计方案应与地质条件相适应；二是满足油田生产需求，提高产能和运营效率；三是符合环保要求，减少对环境的影响；四是提高安全性，保障工作人员的安全。

5. 设计方案（1）地面设施改造在地面设施改造方面，首先需要对现有设施进行全面调研和评估，确定哪些设施需要进行改造和新建。

具体方案包括：新建一座新的泵站，提升油田的输油能力；对现有的化验室进行扩建，以满足检测需要；对生产区的各个车间进行更新和升级，提高生产效率；新建厂区内的办公宿舍，以改善员工生活环境。

（2）设备更新设备更新是油田地面工程中的重要内容。

首先对现有设备进行全面评估，确定哪些设备需要更新或更换。

具体方案包括：更新老化的换热器和储油罐，提高设备的可靠性和安全性；更新老化的泵站设备，提高泵站的运行效率和稳定性；改造工区的动力设备，采用新型燃气发电机组，以提高能源利用率。

（3）管网优化油田管网优化是地面工程的又一个重要方面。

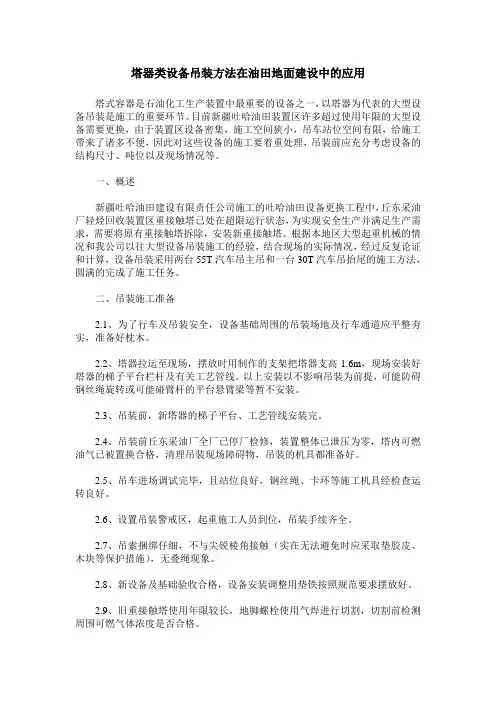

塔器类设备吊装方法在油田地面建设中的应用塔式容器是石油化工生产装置中最重要的设备之一，以塔器为代表的大型设备吊装是施工的重要环节。

目前新疆吐哈油田装置区许多超过使用年限的大型设备需要更换，由于装置区设备密集，施工空间狭小，吊车站位空间有限，给施工带来了诸多不便，因此对这些设备的施工要着重处理，吊装前应充分考虑设备的结构尺寸、吨位以及现场情况等。

一、概述新疆吐哈油田建设有限责任公司施工的吐哈油田设备更换工程中，丘东采油厂轻烃回收装置区重接触塔已处在超限运行状态，为实现安全生产并满足生产需求，需要将原有重接触塔拆除，安装新重接触塔。

根据本地区大型起重机械的情况和我公司以往大型设备吊装施工的经验，结合现场的实际情况，经过反复论证和计算，设备吊装采用两台55T汽车吊主吊和一台30T汽车吊抬尾的施工方法，圆满的完成了施工任务。

二、吊装施工准备2.1、为了行车及吊装安全，设备基础周围的吊装场地及行车通道应平整夯实，准备好枕木。

2.2、塔器拉运至现场，摆放时用制作的支架把塔器支高1.6m，现场安装好塔器的梯子平台栏杆及有关工艺管线。

以上安装以不影响吊装为前提，可能防碍钢丝绳旋转或可能碰臂杆的平台悬臂梁等暂不安装。

2.3、吊装前，新塔器的梯子平台、工艺管线安装完。

2.4、吊装前丘东采油厂全厂已停厂检修，装置整体已泄压为零，塔内可燃油气已被置换合格，清理吊装现场障碍物，吊装的机具都准备好。

2.5、吊车进场调试完毕，且站位良好，钢丝绳、卡环等施工机具经检查运转良好。

2.6、设置吊装警戒区，起重施工人员到位，吊装手续齐全。

2.7、吊索捆绑仔细，不与尖锐棱角接触（实在无法避免时应采取垫胶皮、木块等保护措施），无叠绳现象。

2.8、新设备及基础验收合格，设备安装调整用垫铁按照规范要求摆放好。

2.9、旧重接触塔使用年限较长，地脚螺栓使用气焊进行切割，切割前检测周围可燃气体浓度是否合格。

三、吊装方案丘东采油厂重接触塔总质量16.65T（包括梯子、平台等）,塔高19米，塔周围的工艺管线高度为2.5米，再加约4米钢丝绳长度，吊装时塔顶部高度必须大于25.5米。
