无功补偿装置基本原理及巡视注意事项

无功补偿装置的工作原理与结构无功补偿装置是一种重要的电力设备，用于提高电网的功率因数，减少无功功率的损耗。

它在工业生产、电力系统中发挥着重要的作用。

本文将介绍无功补偿装置的工作原理和结构，以便读者更好地理解和应用。

一、工作原理：无功补偿装置的工作原理基于功率因数的概念和相位关系。

功率因数是指有功功率与视在功率之间的比值，通常用cosφ表示。

在电力系统中，发电机产生的功率可以分为有功功率和无功功率。

有功功率用来做实际的功率输出，而无功功率则是电能在传输和分配过程中的无效功率。

无功补偿装置通过将无功功率与有功功率的相位差调整到最小，从而减少无功功率的损耗。

它采用电容器或电感器进行补偿，根据电力系统的需求，在适当的时候引入或消除电容器或电感器，使得电压和电流的相位一致，功率因数接近1，达到无功补偿的效果。

无功补偿装置通常由控制器、电容器或电感器、断路器等组成。

控制器通过监测电流和电压的波形，实时判断无功功率和功率因数的大小，根据设定值控制电容器或电感器的引入或消除。

断路器用于保护电容器或电感器，防止过电流和短路等故障。

二、结构及组成部分：无功补偿装置的结构通常分为静态型和动态型两种。

静态型无功补偿装置主要由电容器组成。

电容器由多个电容单元串联或并联而成，具有较大的容量。

一般采用铝电解电容器或聚丙烯薄膜电容器，具有容量大、体积小、功耗低等优点。

静态型无功补偿装置在电力系统中安装方便，故障率低，适用于中小型电力负载。

动态型无功补偿装置主要由控制器、开关装置和电感器组成。

控制器负责监测和控制整个系统的运行。

开关装置用于控制电感器的引入和消除。

电感器由多个线圈组成，可以根据电力系统的需求来调整无功功率的补偿量。

三、应用场景：无功补偿装置广泛应用于电力系统、工矿企业以及特定负载场景中。

在电力系统中，无功补偿装置可以提高电压稳定性，减少线路损耗，降低电力设备的负荷率。

在工矿企业中，无功补偿装置可以提高设备的效率，减少电能损耗，节约能源。

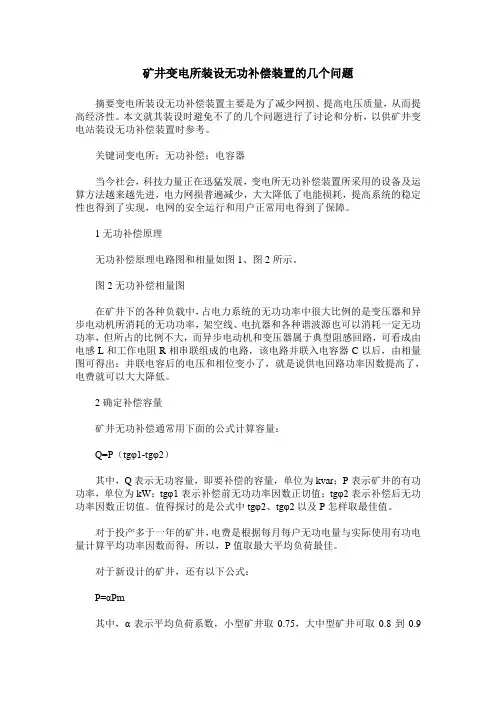

矿井变电所装设无功补偿装置的几个问题摘要变电所装设无功补偿装置主要是为了减少网损、提高电压质量，从而提高经济性。

本文就其装设时避免不了的几个问题进行了讨论和分析，以供矿井变电站装设无功补偿装置时参考。

关键词变电所；无功补偿；电容器当今社会，科技力量正在迅猛发展，变电所无功补偿装置所采用的设备及运算方法越来越先进，电力网损普遍减少，大大降低了电能损耗，提高系统的稳定性也得到了实现，电网的安全运行和用户正常用电得到了保障。

1无功补偿原理无功补偿原理电路图和相量如图1、图2所示。

图2无功补偿相量图在矿井下的各种负载中，占电力系统的无功功率中很大比例的是变压器和异步电动机所消耗的无功功率，架空线、电抗器和各种谐波源也可以消耗一定无功功率，但所占的比例不大，而异步电动机和变压器属于典型阻感回路，可看成由电感L和工作电阻R相串联组成的电路，该电路并联入电容器C以后，由相量图可得出：并联电容后的电压和相位变小了，就是说供电回路功率因数提高了，电费就可以大大降低。

2确定补偿容量矿井无功补偿通常用下面的公式计算容量：Q=P（tgφ1-tgφ2）其中，Q表示无功容量，即要补偿的容量，单位为kvar；P表示矿井的有功功率，单位为kW；tgφ1表示补偿前无功功率因数正切值；tgφ2表示补偿后无功功率因数正切值。

值得探讨的是公式中tgφ2、tgφ2以及P怎样取最佳值。

对于投产多于一年的矿井，电费是根据每月每户无功电量与实际使用有功电量计算平均功率因数而得，所以，P值取最大平均负荷最佳。

对于新设计的矿井，还有以下公式：P=αPm其中，α表示平均负荷系数，小型矿井取0.75，大中型矿井可取0.8到0.9之间；Pm表示用户的最大有功功率（考虑同时系数、需用系数等），单位为kW。

根据国家有关无功负荷管理规定，煤矿6kV~10kV母线功率因数应不低于0.9。

通过计算机的优化设计和理论分析，得出tgφ2为0.33到0.4之间最佳。

Tgφ1可以根据补偿以后整个矿井功率因数来确定：矿井的无功补偿方式一般有三种：低压分散补偿、低价集中补偿以及高压集中补偿。

无功补偿装置的分类及原理无功补偿装置是电力系统中的重要设备，可以通过对无功功率的调整来提高电力系统的功率因数，提高供电质量。

本文将对无功补偿装置的分类及原理进行详细介绍。

一、无功补偿装置的分类根据无功补偿装置的工作原理和结构特点，可以将其分为以下几类：静态无功补偿装置、动态无功补偿装置、谐波滤波无功补偿装置和电容式无功补偿装置。

1. 静态无功补偿装置静态无功补偿装置是通过电子元件，如电容器、电抗器等，来实现无功补偿的装置。

根据无功补偿的方式，静态无功补偿装置可以进一步细分为并联补偿和串联补偿。

并联补偿装置主要是通过并联连接电容器来补偿电路中的无功功率，这样可以提高功率因数，提高电网的稳定性。

而串联补偿装置则是通过串联连接电抗器来调整电路中的无功功率，来实现无功补偿的效果。

2. 动态无功补偿装置动态无功补偿装置主要是通过控制器来控制电容器的连接和断开，以实现对无功功率的补偿。

具有响应速度快、调节范围大等优点，适用于电网无功功率变化较大的情况。

3. 谐波滤波无功补偿装置谐波滤波无功补偿装置主要用于滤除电网中的谐波成分，以提高电网的谐波污染程度，保证电网的供电质量。

常见的谐波滤波无功补偿装置主要包括谐波滤波器和无功发生器。

4. 电容式无功补偿装置电容式无功补偿装置是一种通过电容器来实现无功补偿的装置。

通过控制电容器的容量和连接方式，可以实现对电网的无功功率进行精确调节。

二、无功补偿装置的原理无功补偿装置的原理主要是通过改变电路的电流和电压之间的相位差，来实现对电流中的无功功率的补偿。

当电力系统中存在导致无功功率的负荷或设备时，会导致电流与电压之间的相位差，从而产生无功功率。

无功补偿装置通过调整系统中的无功补偿元件（如电容器或电抗器）的连接和断开方式，来改变电路中的相位差，从而实现对无功功率的补偿。

在静态无功补偿装置中，通过控制无功补偿元件的连接或断开来改变相位角。

对于串联补偿装置，通过增加或减少串联电抗器的容值，来改变电路的无功功率。

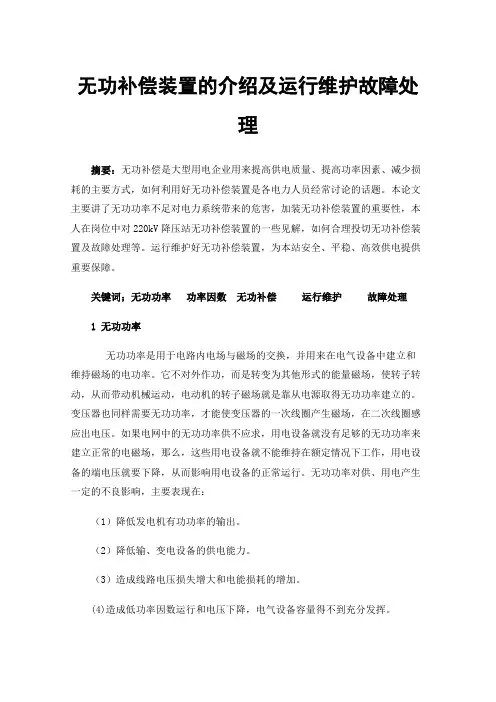

无功补偿装置的介绍及运行维护故障处理摘要：无功补偿是大型用电企业用来提高供电质量、提高功率因素、减少损耗的主要方式，如何利用好无功补偿装置是各电力人员经常讨论的话题。

本论文主要讲了无功功率不足对电力系统带来的危害，加装无功补偿装置的重要性，本人在岗位中对220kV降压站无功补偿装置的一些见解，如何合理投切无功补偿装置及故障处理等。

运行维护好无功补偿装置，为本站安全、平稳、高效供电提供重要保障。

关键词；无功功率功率因数无功补偿运行维护故障处理1无功功率无功功率是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。

它不对外作功，而是转变为其他形式的能量磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。

变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。

如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。

无功功率对供、用电产生一定的不良影响，主要表现在：（1）降低发电机有功功率的输出。

（2）降低输、变电设备的供电能力。

（3）造成线路电压损失增大和电能损耗的增加。

(4)造成低功率因数运行和电压下降，电气设备容量得不到充分发挥。

从发电机和高压输电线供给的无功功率，远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。

无功补偿对于平衡高压电网中无功功率起着非常重要的作用。

2 某220kV降压站无功补偿装置介绍某220kV降压站一共有5台整流机组，无功补偿装置装有4台机组，分别装于1# 2# 3# 4#机组，无功补偿装置接于变压器三次侧，电压为16.7kV。

每台装置设两条支路，分别为5次7次双调谐滤波器和11次单调谐滤波器，可以分别简称为5次7次和11次。

无功补偿装置的基本原理是什么无功功率是电网中电流和电压的相位差所导致的无功功率流动，在电力系统中，无功功率对于维持电压稳定性至关重要。

通常情况下，电力系统中的负载主要包括电阻性负载和电感性负载。

电阻性负载消耗有功功率，而电感性负载消耗无功功率。

当电力系统中存在较多的电感性负载时，会导致电网的无功功率增加，影响系统的电压稳定性。

因此，需要使用无功补偿装置对电网进行调节，将多余的无功功率进行补偿。

无功补偿装置主要包括电容补偿和电抗补偿两种形式。

电容补偿装置通过增加并联连接的电容器来提供电网所需的无功功率，从而减少电感性负载所产生的无功功率。

电抗补偿装置则是通过增加串联连接的电抗器来提供无功功率，减少电阻负载所需的无功功率。

无功补偿装置的运行依赖于控制器所接收到的电网无功功率信号。

无功功率信号通常由电力系统中的电流和电压获得，通过相位角差求取得出。

控制器根据这个信号来判断电网中的无功功率是否需要补偿，当电网无功功率过高时，控制器会启动无功补偿装置进行补偿。

在电容补偿装置中，控制器会根据电网无功功率信号的变化来调整电容器的并联连接。

当电网无功功率较高时，控制器会增加电容器的并联连接，从而增加所提供的无功功率。

相反，当电网无功功率较低时，控制器会减少电容器的并联连接。

在电抗补偿装置中，控制器会根据电网无功功率信号的变化来调整电抗器的串联连接。

当电网无功功率较高时，控制器会增加电抗器的串联连接，从而提高所提供的无功功率。

相反，当电网无功功率较低时，控制器会减少电抗器的串联连接。

无功补偿装置通过改变电网的无功功率流动来平衡电网的无功功率，从而提高电力系统的稳定性和可靠性。

它可以有效提高电力系统的功率因数，减少网络损耗，并且可以提高电网的传输能力。

同时，无功补偿装置还可以减少系统中的谐波干扰，提高电网的电压质量。

综上所述，无功补偿装置的基本原理是通过改变电网的无功功率流动，调节电网无功功率的平衡，提高电力系统的稳定性和可靠性。

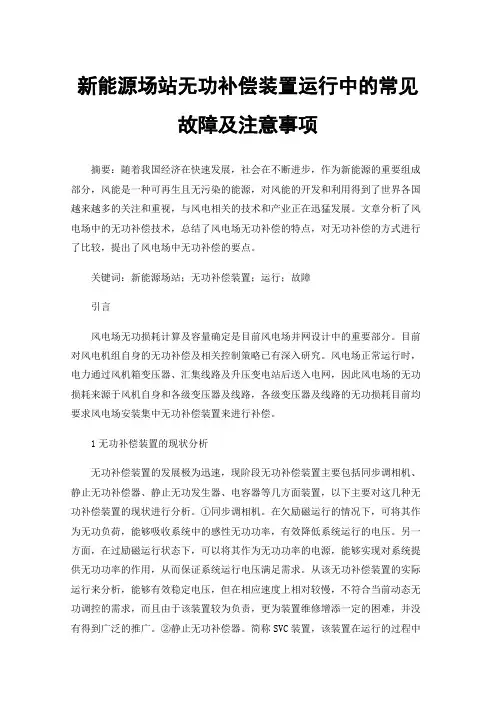

新能源场站无功补偿装置运行中的常见故障及注意事项摘要：随着我国经济在快速发展，社会在不断进步，作为新能源的重要组成部分，风能是一种可再生且无污染的能源，对风能的开发和利用得到了世界各国越来越多的关注和重视，与风电相关的技术和产业正在迅猛发展。

文章分析了风电场中的无功补偿技术，总结了风电场无功补偿的特点，对无功补偿的方式进行了比较，提出了风电场中无功补偿的要点。

关键词：新能源场站；无功补偿装置；运行；故障引言风电场无功损耗计算及容量确定是目前风电场并网设计中的重要部分。

目前对风电机组自身的无功补偿及相关控制策略已有深入研究。

风电场正常运行时，电力通过风机箱变压器、汇集线路及升压变电站后送入电网，因此风电场的无功损耗来源于风机自身和各级变压器及线路，各级变压器及线路的无功损耗目前均要求风电场安装集中无功补偿装置来进行补偿。

1无功补偿装置的现状分析无功补偿装置的发展极为迅速，现阶段无功补偿装置主要包括同步调相机、静止无功补偿器、静止无功发生器、电容器等几方面装置，以下主要对这几种无功补偿装置的现状进行分析。

①同步调相机。

在欠励磁运行的情况下，可将其作为无功负荷，能够吸收系统中的感性无功功率，有效降低系统运行的电压。

另一方面，在过励磁运行状态下，可以将其作为无功功率的电源，能够实现对系统提供无功功率的作用，从而保证系统运行电压满足需求。

从该无功补偿装置的实际运行来分析，能够有效稳定电压，但在相应速度上相对较慢，不符合当前动态无功调控的需求，而且由于该装置较为负责，更为装置维修增添一定的困难，并没有得到广泛的推广。

②静止无功补偿器。

简称SVC装置，该装置在运行的过程中是将能够吸收无功功率的电抗器以及发出无功功率的静电电容器并联在一起，并在使用过程中搭配相应的调节装置，能够实现对系统中无功功率的输入输出。

该无功补偿装置具有较强的使用优越性，并被广泛应用到配电系统的运行中，其中电抗器主要负责吸收感性无功功率，而电容器则主要负责发出容性无功功率。

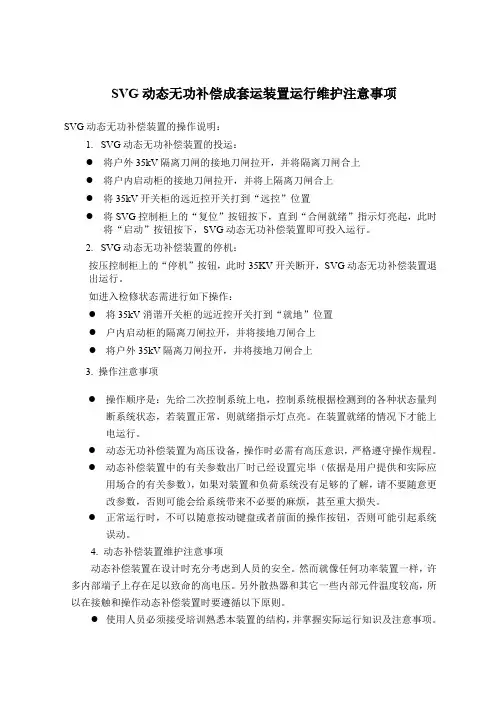

SVG动态无功补偿成套运装置运行维护注意事项SVG动态无功补偿装置的操作说明：1.SVG动态无功补偿装置的投运：●将户外35kV隔离刀闸的接地刀闸拉开，并将隔离刀闸合上●将户内启动柜的接地刀闸拉开，并将上隔离刀闸合上●将35kV开关柜的远近控开关打到“远控”位置●将SVG控制柜上的“复位”按钮按下，直到“合闸就绪”指示灯亮起，此时将“启动”按钮按下，SVG动态无功补偿装置即可投入运行。

2.SVG动态无功补偿装置的停机：按压控制柜上的“停机”按钮，此时35KV开关断开，SVG动态无功补偿装置退出运行。

如进入检修状态需进行如下操作：●将35kV消谐开关柜的远近控开关打到“就地”位置●户内启动柜的隔离刀闸拉开，并将接地刀闸合上●将户外35kV隔离刀闸拉开，并将接地刀闸合上3. 操作注意事项●操作顺序是：先给二次控制系统上电，控制系统根据检测到的各种状态量判断系统状态，若装置正常，则就绪指示灯点亮。

在装置就绪的情况下才能上电运行。

●动态无功补偿装置为高压设备，操作时必需有高压意识，严格遵守操作规程。

●动态补偿装置中的有关参数出厂时已经设置完毕（依据是用户提供和实际应用场合的有关参数），如果对装置和负荷系统没有足够的了解，请不要随意更改参数，否则可能会给系统带来不必要的麻烦，甚至重大损失。

●正常运行时，不可以随意按动键盘或者前面的操作按钮，否则可能引起系统误动。

4. 动态补偿装置维护注意事项动态补偿装置在设计时充分考虑到人员的安全。

然而就像任何功率装置一样，许多内部端子上存在足以致命的高电压。

另外散热器和其它一些内部元件温度较高，所以在接触和操作动态补偿装置时要遵循以下原则。

●使用人员必须接受培训熟悉本装置的结构，并掌握实际运行知识及注意事项。

●只有在动态补偿装置不带电（高压电和控制电）并且不存在高温时才能接触柜内部件。

●在检修时，要确保启动柜的上隔离断开，接地刀闸合上。

●维护时必须遵守高压操作规程，如戴绝缘手套、穿绝缘鞋、戴安全眼镜。

动态无功补偿装置操作注意事项
1. 操作动态无功补偿装置前，一定要认真阅读说明书啊，就像你准备去一个陌生的地方，不看地图能行吗？比如上次小李，不仔细看就上手操作，结果出了岔子。

2. 千万别在装置运行的时候随意触碰啊，那可不是玩具！这就好比高速行驶的汽车，你会随便去摸它吗？之前老王就是没注意，差点酿成大祸呢。

3. 要注意装置的运行状态哦，得时刻关注它，就如同照顾一个需要精心呵护的宝宝一样。

那次我们一个疏忽，没及时发现问题，可把大家吓了一跳。

4. 记得定期对装置进行维护呀，你想想，你的爱车还得定期保养呢，对吧？我们之前有一阵子没维护，装置的性能都下降了。

5. 操作的时候一定要小心谨慎呀，不能马虎大意，这不像是吃饭可以随意点，一旦出错后果很严重的啊！记得有次小张操作太轻率了，给大家带来多大麻烦呀。

6. 装置出现故障的时候，可别自己乱修啊，赶紧找专业人员，这可不是你自己能随便捣鼓的东西，好比生病要找医生一样。

上次有人自己乱弄，越弄越糟糕。

7. 必须要把操作流程牢记于心啊，不能有一点含糊，否则就像没头苍蝇一样。

上次小赵就是因为流程不熟悉，导致操作失误。

总之，一定要重视动态无功补偿装置的操作注意事项，认真对待，才能确保安全和正常运行！。

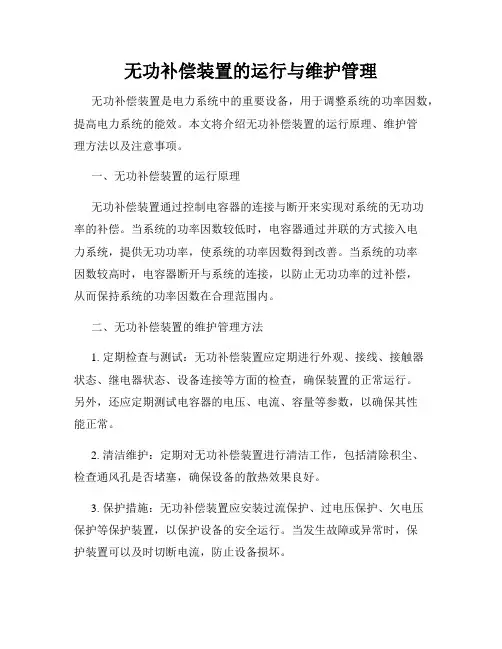

无功补偿装置的运行与维护管理无功补偿装置是电力系统中的重要设备，用于调整系统的功率因数，提高电力系统的能效。

本文将介绍无功补偿装置的运行原理、维护管理方法以及注意事项。

一、无功补偿装置的运行原理无功补偿装置通过控制电容器的连接与断开来实现对系统的无功功率的补偿。

当系统的功率因数较低时，电容器通过并联的方式接入电力系统，提供无功功率，使系统的功率因数得到改善。

当系统的功率因数较高时，电容器断开与系统的连接，以防止无功功率的过补偿，从而保持系统的功率因数在合理范围内。

二、无功补偿装置的维护管理方法1. 定期检查与测试：无功补偿装置应定期进行外观、接线、接触器状态、继电器状态、设备连接等方面的检查，确保装置的正常运行。

另外，还应定期测试电容器的电压、电流、容量等参数，以确保其性能正常。

2. 清洁维护：定期对无功补偿装置进行清洁工作，包括清除积尘、检查通风孔是否堵塞，确保设备的散热效果良好。

3. 保护措施：无功补偿装置应安装过流保护、过电压保护、欠电压保护等保护装置，以保护设备的安全运行。

当发生故障或异常时，保护装置可以及时切断电流，防止设备损坏。

4. 温度监测：应定期检测无功补偿装置的温度，特别是电容器的温度，过高的温度可能导致设备故障。

可使用红外测温仪等设备进行监测。

5. 备品备件管理：无功补偿装置的备品备件应储备充足，一旦设备发生故障，能够及时更换损坏的部件，减少停电时间。

三、无功补偿装置的注意事项1. 操作人员应熟悉无功补偿装置的工作原理和操作规程，严格按照要求进行操作。

避免误操作或违规操作导致设备故障。

2. 防止过补偿：过补偿会导致电力系统的功率因数超过1，产生不稳定的电流，从而影响系统的正常运行。

因此，要合理控制无功补偿装置的投入与断开时间，避免过补偿现象的发生。

3. 避免过载：无功补偿装置在运行过程中应注意其容量，避免超负荷运行，以免引发设备过热、烧毁等故障。

4. 防雷击保护：无功补偿装置应配备合适的防雷击装置，以避免雷电击中设备造成损坏。

无功补偿装置原理无功补偿装置是一种用于电力系统中的设备，其主要功能是通过自动调节电力系统中的无功功率来维持系统的功率因数在一个合理的范围内。

本文将介绍无功补偿装置的原理及其在电力系统中的应用。

一、无功功率的概念在电力系统中，有两种功率需要考虑，即有功功率和无功功率。

有功功率是指电力系统中真正用于做功的功率，例如驱动电机、发电机的功率输出等。

无功功率则是指电力系统中未转化为有用功耗散的功率，例如电动机的感应电流、电容器和电感器件中的交流电流等。

二、无功补偿的必要性无功功率的存在在电力系统中会引起一系列问题，例如降低功率因数、造成电流波动、电压不稳定等。

因此，为了提高电力系统的稳定性和效率，无功补偿装置的应用变得至关重要。

三、无功补偿装置的原理无功补偿装置主要通过补偿电容器和电感器件来实现。

补偿电容器用于消耗无功功率，而电感器件则用于提供无功功率。

通过在电力系统中引入适当的电容和感抗来平衡有功功率和无功功率的比例，从而提高功率因数。

四、无功补偿装置的种类根据不同的应用场景和功率需求，无功补偿装置可以分为静态型和动态型两种。

1. 静态型无功补偿装置静态型无功补偿装置主要由电容器组成，可以通过增加或减少电容器的接入量来实现无功功率的补偿。

电容器通过与负载并联或串联，根据实际需要消耗或提供无功功率。

2. 动态型无功补偿装置动态型无功补偿装置主要通过电力电子器件来实现无功功率的补偿。

它可以根据系统电压、电流的变化快速调整无功功率的大小和相位，以实现对电力系统的精确补偿。

五、无功补偿装置的应用无功补偿装置广泛应用于各个领域的电力系统中，包括工业、商业和住宅等。

它可以提高电力系统的功率因数，减少电网损耗，增加传输容量，同时提高电压稳定性和系统能效。

六、未来发展趋势随着电力系统的需求不断增长，无功补偿装置的发展也面临着新的挑战和机遇。

未来的发展趋势主要包括更高的功率密度、更高的可靠性和智能化控制等方面。

结论无功补偿装置是电力系统中必不可少的设备，通过补偿无功功率，可以提高系统的功率因数，改善电力质量，降低能耗，在电网运行中发挥着重要作用。

晋城集团培训资料杭州银湖电气设备有限公司目录一、无功补偿的基础知识1、什么是功率、功率因数2、为什么需要提高功率因数3、无功补偿的基本原理4、无功补偿的方法5、无功补偿的意义二、补偿设备介绍1、补偿设备的种类2、主要元件及作用3、接线形式三、高压无功补偿成套装置1、概述2、工作原理3、型号4、控制原则5、出厂试验四、操作维护事项1、安装、调试2、通电步骤3、成套产品故障处理4、维护第一篇、基本概念1、有功功率，无功功率，视在功率，功率因数有功功率（P）：实际为电器所吸收的电功率无功功率（Q）：交流电网中，由于有阻抗和电抗（感抗和容抗）的同时存在，电感和电容所储的电能仍能回输到电网，这部分功率在电源与电抗之间进行交换，交换而不消耗，称为无功功率。

视在功率（S）：在交流电网中，如负载是纯电阻，电压和电流是同相位，那么电压和电流的乘积就是有功功率，但在有电感或电容的电路中，电压和电流有着相位差，所以电压和电流的乘积并不是负载电路实际吸收的电功率，而是表面上的数值，叫做视在功率功率因数（COSφ）有功功率与视在功率的比值就是功率因数Q单相电路中：S=UXIP=U*I* cosφQ=U*I* sinφS=√P2+Q2三相电路中：S=√3U*IP=√3U*I* cosφQ=√3U*I* sinφS=√P2+Q2感性无功：感性负荷产生的无功（电机、变压器等）容性无功：容性负荷产生的无功（电容器）2、为什么要提高功率因数在一定的有功功率下，当用户企业cosφ越小，其视在功率也越大，为满足用电的需要，供电线路和变压器的容量也越大，这样不仅增加供电投资，降低设备利用率，也将增加线路网损。

负载的功率因数过低，供电设备的容量不能充分利用，在一定的电压下向负载输送一定的有功功率时，负载的功率因数越低，通过输电线路的电流越大，导线电阻的能量损耗和导线阻抗会造成电压降，所以功率因数是电力经济中的一个重要指标。

根据全国用电规则规定，在电网高峰负荷时，用户的功率因数应达到的标准：高压用电的工业用户和高压用电装有带负荷调整电压装置的电力用户，功率因数为0.9以上，其它100KV A 及以上电力用户和大中型电力排灌站，功率因数为0.85以上：农业用电功率因数为0.80以上。

探析电力系统中无功补偿装置的应用电力系统中无功补偿装置是一种重要的电力设备，它的作用是对电力系统中的无功功率进行补偿，从而提高电力系统的功率因数，减少系统的无功损耗，提高电力传输效率，确保电力系统稳定运行。

本文将探析电力系统中无功补偿装置的应用，包括无功功率的产生与影响、无功补偿装置的基本原理和种类、以及在电力系统中的应用及优势。

一、无功功率的产生与影响在电力系统中，无功功率是指电路中的电压和电流之间的相位差，它并不做功，而主要表现为电磁场的能量储存和释放。

电力系统中普遍存在着诸如感性负载、容性负载、电动机等引起的无功功率，这些无功功率会导致电力系统的功率因素下降，影响系统的稳定运行和供电质量。

无功功率的产生会带来诸多不利影响，包括降低系统的功率因数、增加线路和设备的损耗、降低电能的传输能力和效率，还会影响系统的电压稳定性，降低电力质量，甚至引起线路过载、设备损坏和停电等问题。

对于电力系统中的无功功率问题，必须进行有效的补偿和控制，以确保电力系统的稳定运行和供电质量。

二、无功补偿装置的基本原理和种类无功补偿装置是一种用来补偿电力系统中的无功功率的设备，它的基本原理是通过连接电容器或电感器等电气设备，改变电路的无功功率流动方向和大小，从而实现对无功功率的补偿和控制。

根据其工作原理和结构特点，无功补偿装置可以分为静态无功补偿装置和动态无功补偿装置两种类型。

静态无功补偿装置主要包括电容器补偿装置和电感器补偿装置。

电容器补偿装置是通过接入电容器组成电路并改变电路的电压相位来进行无功功率补偿，它可以提高系统的功率因数，改善电网质量，减小线路损耗，提高输电效率。

电感器补偿装置则是通过接入电感器来进行无功功率补偿，它主要用于对感性负载进行补偿，减小系统的无功功率，提高功率因数，改善电压稳态性。

动态无功补偿装置主要是指STATCOM（Static Synchronous Compensator），它是一种采用现代功率电子技术的电力电容器并联装置，能够实时控制电压，快速响应，可靠性高。

高压低压配电柜的无功补偿装置的使用与调节方法高压低压配电柜是电力系统中重要的组成部分，它负责将电源的高压电流转换为低压电流，以供给各个电器设备使用。

然而，在电力传输过程中，由于电流的特性，会产生一定的无功功率损耗，这会影响电力系统的效率和稳定性。

为了解决这个问题，无功补偿装置应运而生。

本文将介绍高压低压配电柜的无功补偿装置的使用与调节方法。

I. 无功补偿装置的基本原理和作用无功补偿装置是用来对电力系统中的无功功率进行补偿的设备。

在高压低压配电柜中，无功补偿装置能够改善功率因数，提高电能利用率，并减少无功功率损耗。

其基本原理是通过并联电容器或电抗器，补偿系统中的无功功率，达到功率因数的调节和优化。

II. 无功补偿装置的使用方法高压低压配电柜中的无功补偿装置使用方法如下：1. 安装和接线无功补偿装置应按照相关的电气安装标准进行安装，同时要注意与其他电器设备的接线，确保安全可靠。

根据无功补偿的需要，在高压低压配电柜中选择合适的位置进行安装。

2. 设定补偿容量根据电力系统的需要，对无功补偿装置进行容量的设定。

这需要考虑系统的负载情况、功率因数目标以及装置的额定容量等因素。

通常情况下，可以根据实际的功率因数进行调整。

3. 调节补偿方式无功补偿装置通常有手动和自动两种调节方式。

在高压低压配电柜中使用时，可以根据需要选择合适的补偿方式。

手动方式需要人工干预来调整补偿容量，而自动方式则可以根据实时的功率因数变化来自动调节补偿容量。

一般情况下，自动调节方式更加智能化和便捷。

III. 无功补偿装置的调节方法高压低压配电柜中的无功补偿装置可以通过以下方法进行调节：1. 监测功率因数通过对电力系统中功率因数的监测，可以了解到无功功率的变化情况。

当功率因数低于设定的目标值时，无功补偿装置即可自动启动，进行补偿。

同时，可以根据监测到的数据进行调整和优化。

2. 实时响应和调整在电力系统运行过程中，无功功率的需求是动态变化的。

电工知识：一文搞懂无功补偿的原理、作用及使用方法！一、功率的概念功率（英语：power）是单位时间内做功的大小或能量转换的大小。

1、视在功率：视在功率是指发电机发出的总功率，其中可以分为有功部分和无功部分。

2、有功功率：有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率。

3、无功功率：是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率，它不对外作功，而是转变为其他形式的能量。

凡是有电磁线圈的电气设备，建立磁场，就要消耗无功功率。

无功功率不做功，但要保证有功功率的传导必须先满足电网的无功功率。

二、需要无功补偿的原因在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。

如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。

但是从发电机和高压输电线供给的无功功率远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。

无功补偿是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换，这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。

三、无功补偿的一般方法无功补偿通常采用的方法主要有3种：低压个别补偿、低压集中补偿、高压集中补偿。

下面简单介绍3种补偿方式的适用范围及使用该种补偿方式的优缺点。

1、低压个别补偿低压个别补偿就是根据个别用电设备对无功的需要量将单台或多台低压电容器组分散地与用电设备并接，它与用电设备共用一套断路器，通过控制、保护装置与电机同时投切。

随机补偿适用于补偿个别大容量且连接运行（如大中型异步电动机）的无功消耗，以补励磁无功为主。

低压个别补偿的优点是：用电设备运行时，无功补偿投入，用电设备停动时，补偿设备也退出，因此不会造成无功倒送，具有投资少、占位小、安装容易、配置方便灵活、维护简单、事故率低等优点。

无功补偿和谐波治理基本原理和方法无功补偿和谐波治理是电力系统中的重要技术手段，对保障电力系统的稳定运行和优化电能质量具有重要作用。

本文将就无功补偿和谐波治理的基本原理和方法进行阐述。

一、无功补偿的基本原理和方法无功补偿是指通过在电力系统中加入一定的无功功率，以调节系统功率因数，提高电力系统的功率因数或者改善电力负载的无功状态，从而减小无功功率的损耗和电力负荷的无功波动。

无功补偿可以分为静态无功补偿和动态无功补偿两种形式。

静态无功补偿一般采用的是电容器或者电感器进行补偿。

当电力系统中存在较多的感性负载时，会导致系统的功率因数较低，造成无功功率的浪费。

此时可以通过并联连接电容器，来产生与感性负载相抵消的电感负载，从而提高整个系统的功率因数。

同样的，当电力系统中存在较多的容性负载时，可以通过串联连接电感器进行补偿。

动态无功补偿主要采用的是无功定子励磁方式，即在电力系统中加入特定的功率电子器件和控制策略，通过动态调节电力系统的功率因数，实现无功功率的补偿和优化。

常用的动态无功补偿设备有STATCOM（静态同步补偿器）、SVC（静态无功补偿装置）和SVG（静态无功发生器）等。

二、谐波治理的基本原理和方法谐波是指电力系统中频率是整数倍关系的波动，一般表现为电压和电流的波形畸变。

谐波问题会对电力系统的安全稳定运行产生不良影响，并且会给电力设备带来电力损耗、发热和振动等问题。

谐波治理的基本原理是通过采取一定的措施，减小电力系统中谐波的水平，提高电能质量和设备的可靠性。

常见的谐波治理方法包括滤波、变压器设计、谐波抑制器和谐波发生器等。

滤波器的作用是通过选择性地吸收特定频率的谐波，以减小谐波的水平，保证电力系统的正常运行。

根据电力系统中谐波的特点，滤波器可以分为谐波电流滤波器和谐波电压滤波器。

变压器设计也是一种常见的谐波治理方法。

通过在变压器中加入一定的谐波制约器件和调整变压器参数，可以减小电力系统中谐波的水平。

此外，还可以通过调整电力系统的耦合方式和变压器的接线方式，来降低谐波水平。

无功补偿电抗器渗漏油故障处理及操作注意事项嘿，朋友们！咱今天来聊聊无功补偿电抗器渗漏油故障处理这档子事儿。

你说这电抗器就好比是咱电路里的大力士，默默干活，可要是它渗漏油了，那可就麻烦啦！就像一个大力士突然腿软了一样。

咱先来说说怎么发现它渗漏油吧。

这可得瞪大了眼睛仔细瞧，看看电抗器的身上是不是有油迹啊，是不是有湿乎乎的地方呀。

这就跟咱找身上的小伤口似的，得细心点。

要是发现了，可别不当回事儿啊！那发现了渗漏油该咋办呢？别急别急，咱一步步来。

首先得赶紧把它给停了呀，就像让一个生病的大力士先休息休息。

然后呢，把周围清理干净，可别让油到处都是。

接下来，就得好好检查检查，看看是哪里出了问题。

是密封不好啦，还是有什么小裂缝啦。

这就跟医生给病人看病似的，得找到病根儿。

在处理的时候，可得小心再小心。

就像给一个珍贵的瓷器修复一样，不能毛手毛脚的。

要是密封的问题，那就得换个好的密封件，就像给大力士换双好鞋子，让它能稳稳地站着干活。

要是有裂缝，那可得小心地修补，可别越弄越糟。

处理完了，也别高兴得太早。

还得观察观察，看看是不是真的修好了，别前脚刚修好，后脚又漏了，那可就白折腾啦！咱再说说操作注意事项哈。

在处理的过程中，可别随便乱碰其他的东西呀，就像在一个精密的仪器里，你可不能瞎捣鼓。

要保持干净整洁，别弄得到处都是灰尘啥的，那可会影响电抗器的工作哦。

而且啊，操作的时候一定要按照规定来，不能想当然地就动手，那可不行！还有啊，处理完了也得做好记录，就像给病人写病历一样。

啥时候发现的渗漏油，怎么处理的，都得记得清清楚楚。

这样以后要是再出现类似的问题，咱就能有据可查啦。

总之呢，无功补偿电抗器渗漏油故障可不能小瞧，咱得认真对待，细心处理。

只有这样，才能让咱的电路顺畅运行，让这个大力士继续好好干活呀！大家可都得记住咯！。
