TAG6000高压无线核相器说明书

无线高压语音核相器的使用要点简介无线高压语音核相器是一种可以通过语音信号掌控高压电场变化的仪器。

它可以应用于多种场合，比如工业、医疗、环境监测等。

在工业应用中，无线高压语音核相器常用于粉尘掌控、石英晶体制造、材料表面处理等方面。

在医疗应用中，它可用于治疗心脏病、刺激神经系统等。

本文将介绍无线高压语音核相器的使用方法和注意事项。

使用方法1. 连接电源无线高压语音核相器需要接通电源才能正常工作。

一般来说，它需要使用交流电源，并配备正确的接线器。

在接通电源前，需检查电源电压是否符合设备要求。

同时，在电源接线时，需注意安全防护，避开意外触电。

2. 连接语音输入无线高压语音核相器通常需要连接一个外部语音输入设备，如扩音器或音响。

在连接语音输入设备时，需注意信号源的标准和匹配。

一般来说，输入设备的电平应当符合无线高压语音核相器的输入范围，并且连接接口应当正确插入。

3. 调整参数调整参数是使用无线高压语音核相器的关键步骤。

不同应用场合下，需要设置不同的参数。

紧要的参数包括高压电场的频率、振幅、相位和语音信号的增益等。

一般来说，设备手册中会认真介绍各个参数的作用和调整方法。

在调整参数时，需依据实际情况进行试验观测，渐渐优化设备的性能。

4. 进行试验调整参数完成后，可进行试验测试。

在试验时，需先做好试验计划，明的确验目的和任务。

对于不同的试验，需要选择不同的测试方法和方案。

同时，在试验中需遵守相关的安全规定，并留心现场环境变化，保证试验安全和数据牢靠。

注意事项1. 安全使用无线高压语音核相器是一种高压电场设备，所以使用时需注意安全。

对于一般使用者，最好接受低电压设备或通过专业操作人员搭配使用。

在使用过程中，需留心现场变化，如高温、高压、电流等因素。

2. 充分试验使用无线高压语音核相器前，需要充分谙习设备原理和操作方法，并进行试验测试。

在试验过程中，需认真记录数据，保证试验结果得到精准的记录和评估。

3. 维护保养无线高压语音核相器是一种高精度仪器，需要定期进行维护保养。

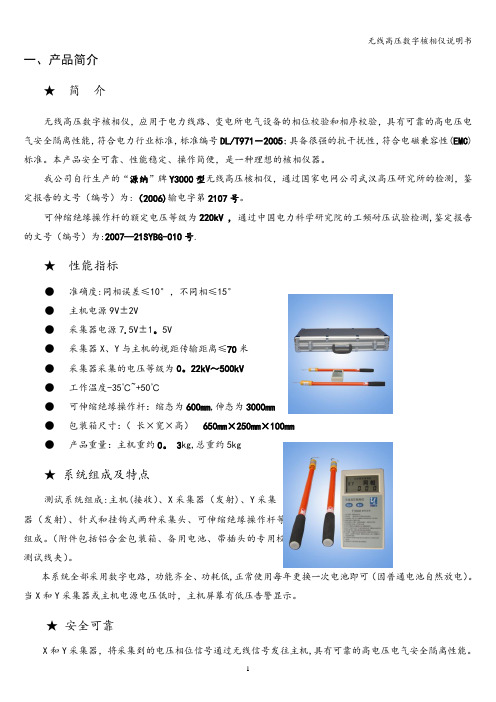

一、产品简介★简介无线高压数字核相仪，应用于电力线路、变电所电气设备的相位校验和相序校验，具有可靠的高电压电气安全隔离性能，符合电力行业标准，标准编号DL/T971－2005；具备很强的抗干扰性，符合电磁兼容性(EMC)标准。

本产品安全可靠、性能稳定、操作简便，是一种理想的核相仪器。

我公司自行生产的“源纳”牌Y3000型无线高压核相仪，通过国家电网公司武汉高压研究所的检测，鉴定报告的文号（编号）为:（2006)输电字第2107号。

可伸缩绝缘操作杆的额定电压等级为220kV , 通过中国电力科学研究院的工频耐压试验检测,鉴定报告的文号（编号）为:2007—21SYBG-010号.★性能指标●准确度:同相误差≤10°，不同相≤15°●主机电源9V±2V●采集器电源7.5V±1。

5V●采集器X、Y与主机的视距传输距离≤70米●采集器采集的电压等级为0。

22kV～500kV●工作温度-35℃~+50℃●可伸缩绝缘操作杆：缩态为600mm,伸态为3000mm●包装箱尺寸：（长×宽×高） 650mm×250mm×100mm●产品重量：主机重约0。

3kg,总重约5kg★系统组成及特点测试系统组成:主机(接收）、X采集器（发射)、Y采集器（发射)、针式和挂钩式两种采集头、可伸缩绝缘操作杆等所组成。

（附件包括铝合金包装箱、备用电池、带插头的专用校验测试线夹）。

本系统全部采用数字电路，功能齐全、功耗低,正常使用每年更换一次电池即可（因普通电池自然放电）。

当X和Y采集器或主机电源电压低时，主机屏幕有低压告警显示。

★安全可靠本产品全部采用数字电路，抗干扰性强、数据稳定准确。

★方便快捷X和Y采集器使用方便，主机具有自动关机功能。

绝缘杆采用可伸缩式拉杆，现场核相时不需要任何连线，核相距离可达70米，并不受现场各种条件影响，全部核相过程只需两人在2分钟内就可完成。

TE1600智能型无线高压核相仪说 明 书武汉特试特科技有限公司地址: 武汉市东湖高新技术开发区关山二路特1号国际企业中心Ⅱ－2免费服务热线:800－880 0780电话: (027)6784 5315、6784 5317传真: (027)6784 5319网址: E－MAIL:****************一、衷心感谢您使用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。

二、本使用说明书适用于T E1600智能型无线高压核相仪。

三、当您在使用本产品前，请仔细阅读本使用说明书，并妥善保存以备查考。

四、请严格按说明书要求步骤操作，使用不当可能危及人身安全。

五、在阅读本说明书或仪器使用过程中如有疑惑，可向我公司咨询。

咨询电话：800-880 0780前言目录1、概述1.1 用途-----------------------------------11.2 性能特点--------------------------------12、特别提示2.1 电源方面--------------------------------22.2 安全方面--------------------------------22.3 操作方面--------------------------------23、技术特征3.1 名称-----------------------------------33.2 主机结构型式与尺寸 -----------------------33.3 使用电源--------------------------------33.4 使用环境要求-----------------------------33.5 电压等级--------------------------------33.6 准确度---------------------------------33.7 传输距离-------------------------------34、工作原理4.1 原理框图--------------------------------45、面板布置5.1 面板示意图------------------------------55.2 各部件说明------------------------------55.3 按键说明--------------------------------5目录6、页面说明6.1 开机页面--------------------------------66.2 自检-----------------------------------66.3 测试-----------------------------------76.4 功能-----------------------------------77、基本操作7.1 如何打开液晶背光--------------------------97.2 如何校准仪器-----------------------------97.3 充电-----------------------------------98、试验8.1 接线准备--------------------------------108.2 试验步骤--------------------------------108.3 试验结束后现场清理------------------------109、接线图 ----------------------------------1110、运输与保养 ------------------------------1211、随机配件 ----------------------------- 1312、售后服务 ----------------------------- 141.1 用途T E1600智能型无线高压核相仪，应用于高压电力线路、变电所的相位测量和相序判断。

高低压无线核相仪是一种用于检测高低压线路相位差异的设备，其使用方法如下：
1. 准备工作
-确保高低压无线核相仪电池充足，并处于关闭状态。

-检查高低压无线核相仪的发射器与接收器是否正确连接。

-准备测试导线，并确保导线表面无破损、裸露部分。

2. 操作步骤
a) 将发射器连接到待测高压线路的一端，确保连接牢固。

b) 将接收器连接到待测低压线路的一端，确保连接牢固。

c) 打开高低压无线核相仪，此时仪器将开始检测高低压线路之间的相位差异。

d) 等待数秒，仪器将显示高压线路与低压线路之间的相位差。

e) 记录下相位差数值，以判断高低压线路是否相位一致。

3. 测试完成后，关闭高低压无线核相仪，并断开发射器和接收器的连接。

将发射器和接收器放回原位，妥善保管。

请注意：在使用高低压无线核相仪时，务必遵循安全操作规程，确保高低压线路处于断电状态，并保持安全距离。

如有疑问，请咨询专业人员。

无线高压核相仪使用方法1、无线高压核相仪无线电频率传输的校验内部模块产生的频率接近电网的频率，只要两只仪器装有电极（相当于天线），就能通过二种方式进行校验。

a．完全自校一手握一只仪器按下发射器的电源按钮，等到自动转入“相位测量"状态；按下发射器的电源按钮，同时按下接收器的电源按钮，如果无线电传输正确，接收器上的LED2、LED3、LED4有规律地亮灭，蜂鸣器同步发声，LED1保持发亮。

b．发射器和接收器均在电网上的试验将发射器钩住带电线路，几秒钟后自动转入“相位测量"状态，同样将接收器接触另一根同相导线，应发出声光信号。

将接收器放到另一相，停止接收“同相信号"，无声信号，只有LED1亮。

2、无线高压核相仪测量工作使用本仪器的前后应对整套装置（装上电极）进行全自动试验。

线路电压测量（只使用发射器）将钩形电极拧到发射器的顶部；将装好电极的发射器装上操作杆；将发射器上钩子挂到被测线路上，此时操作人员可在发射器的底部看到：4只指示灯LED1—LED4，一只试验电源按钮、一只蜂鸣器。

判断当接触带电导线时，可听到声信号，同时4只指示灯亮，过5-10秒后其中LED2-4即熄灭。

声信号停止，发射器作为电压测量时，设定的工作时间为5-10秒，之后即自动进入相位测量。

此时，仅一只LED指示灯亮。

（如果5-10秒后声光信号不停，即电池电量不足，需换电池。

）如测另一相线路，需将发射器脱离线路，等到LED1熄灭，再把发射器放到线路上做另外电压测量。

同上。

进入测量模式时，发射器向空中发射无线电频率信号，同时，有一部分信号沿作为天线的线路传输，接收器一旦能识别该信号时，接收器立即启动工作。

3、同相测量（发射器＋接收器）此时发射器已经挂到线路上并已进入“相位测量"模式。

将接收器装上合适的电极，接到绝缘杆上；将接收器接触被试验的导线上，此时操作人员也可在接收器的底部看到：4只指示灯LED1—LED4，一只试验电源按钮、一只蜂鸣器。

TAG-6000高压无线核相仪结构原理核相仪包括两个在电气上互不相连的组件，装置上装有的电极可与被测导线相连，一只橙色的发射器，其电极的形状为钩形，以便挂到导线上，另外一只黄色的为接收器，其电极的形状为丫形，便于接触导线，这些电极均作为发射，与接收信号的天线之用，发射器与接收器的端部均应与绝缘操作杆相接，发射器具有双重作用并按一定的顺序发挥功能。

第一步：检测被测导线有无电压，它作为一只验电器，对带电的导线将发出间断的声光指示。

第二步：一旦验电完成（过5-10 秒），TAG-6OOO-高压无线核相仪发射器自动转入相位测量，发射器向接收器始终发射一种相位特性的无线电频率信号，在此情况下，线路同时也做天线使用，持续的灯光显示表明发射器即按此顺序正常工作。

接收器仅有一个目的，即同相测量，同时发射器也在工作,为了：1）保证导线上有电压;2）接收从发射器来的无线电频率信号;3）将测得的相位与接收到的相位特性信号进行实时比较;4）同相时接收器会送出一持续的强光和声信号;异相时，接收器送出一弱光信号，它仅表明接收器所接触的那根导线有电压。

TAG-6000高压无线核相仪注意事项及保养：1、频率传输校验时必须先装好天线后再校验，高压相位检测仪的外壳由聚碳酸酯制成，必须保持清洁各种污秽或湿气必须擦除，每次使用之后，可以用布蘸少许硅油擦试仪器。

2 、仪器不使用时必须妥善存放于箱内3 、低温环境下（-10 度或更低）仪器必须按要求储存在温暖的地方电池受冷可能失效。

4 、仪器每次使用前均应试验。

TAG-6000高压无线核相仪技术参数：测试系统由主机（接收）、X采集器（发射）、Y采集器（发射）所组成（附件包括双配X 采集器（发射）、Y采集器（发射）铝合金包装箱、测试线、电池）本系统全采用数字电路，功能齐全。

本系统低功耗，正常使用每年更换一次电池即可（因普通电池自然放电）。

TAG-6000高压无线核相仪当X、Y采集器或主机电源电压低时主机屏幕有低压告警显示。

高压核相仪使用说明书一、产品简介高压核相仪是一种用于电力系统中线路的核相测量仪器，通过测量电力线路中的电流相位差，判断线路中的相位状况，帮助电力工程师实现精确的核相操作。

本文将详细介绍高压核相仪的使用方法和操作注意事项。

二、产品特点1. 高精度测量：高压核相仪采用先进的测量技术，能够精确计算电流相位差，提供准确的核相结果。

2. 宽频带范围：高压核相仪适用于各种电力系统，能够测量不同频率下的电流相位差。

3. 易于操作：高压核相仪具有直观的操作界面和简单的操作流程，使得电力工程师能够轻松掌握使用方法。

4. 轻便便携：高压核相仪采用轻便的设计，方便携带，适合室外使用。

三、使用方法1. 连接电源：将高压核相仪连接至电源，并确保电源稳定。

2. 连接电流输入：将待测电力线路的电流信号通过插头与高压核相仪的电流输入端连接。

3. 设置参数：在高压核相仪的操作界面上，设置相关参数，如电流频率、采样率等。

4. 进行测试：按下开始测试的按钮，高压核相仪将开始测量待测电力线路的电流相位差。

5. 查看结果：高压核相仪测量完成后，结果将显示在操作界面上，包括电流相位差的数值及判断结果等。

四、操作注意事项1. 请确保在使用高压核相仪时，遵循相关的安全操作规程，以防止发生电击或其他意外事故。

2. 在连接电流输入时，请确保插头和插座之间没有松动，以保证稳定的信号传输。

3. 在进行测量之前，请确保高压核相仪和待测电力线路都处于正常工作状态，以避免测量结果的误差。

4. 在测试过程中，请确保高压核相仪和待测电力线路之间的连接牢固可靠，防止因松动而产生的干扰。

5. 在查看结果时，请仔细阅读高压核相仪的操作界面上的结果，并参考使用说明书中的解释，以正确判断电流相位差的状况。

五、维护保养1. 高压核相仪在使用过程中，请保持设备的清洁，避免灰尘和杂物进入仪器内部，以防影响正常工作。

2. 如若长时间不使用高压核相仪，请将其存放在干燥、通风的环境中，避免受潮和受热等损害。

无线核相仪使用说明
欢迎使用无线核相仪！无线核相仪是一种可以提供精确测量和分析复杂核技术过程的仪器。

使用无线核相仪可以为您提供有关原子现象的准确信息，另外，它还可以帮助您更好地理解现有的原子技术过程。

使用无线核相仪需要严格遵守安全操作规程，以确保您安全地使用仪器。

使用前，请仔细阅读无线核相仪的使用说明书，了解和遵守有关安全操作的指示，并确保仪器的正常使用。

使用无线核相仪时，请确保仪器处在空气清洁、湿度低、温度适中的条件下，以免影响仪器检测结果。

使用无线核相仪时，请确保检测样品处于完整、持久的状态，并确保所有连接线一直处于紧缩、电气完好的状态，以免发生意外。

此外，无线核相仪的碳纤维电极应穿戴绝缘手套，以防止电击和静电放电。

最后，无线核相仪检测完毕后，请及时将仪器关闭，以防止意外发生。

TAG-6000数字高压无线核相仪技术参数TAG-6000数字高压无线核相仪采用最新电力电子检测技术和无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检。

产品主要应用于电力线路、变电所的相位校验和相序校验，具有核相，测相序，验电等功能。

具备很强的抗干扰性，适应各种电磁场干扰场合。

将被测电压相位信号由采集器取出，经过处理后直接发射出去。

由核相仪接受并进行相位比较，对核相仪的结果定性。

因本产品是无线传输，真正达到安全可快速准确，适应各种核相场合。

TAG-6000数字高压无线核相仪产品特点：屏显内容：无线高压核相仪、不同相、同相、X、Y 、电源：主机一只电池（NEDA/604/6F22）或同等型号。

X和Y采集器5节AG13电池。

自动关机：开机后15分钟左右主机自动关机。

背光源：在检测相位过程中，如果光线太暗，致使读取数据困难可按背光开关。

TAG-6000数字高压无线核相仪技术参数：电压等级：0.38kv ～ 500kv主机电源：9V ±2V采集器电源： 7.5V ±1.5V主机和X、Y采集器视距传输距离为：X≥80m Y≥50m工作环境：－35℃～+50℃湿度：≤95%RH储存环境：－40℃～+55℃湿度：≤95%RH绝缘伸缩拉杆：缩态为600mm 伸态为3200mm包装箱尺寸（长×宽×高）：650mm×250mm×100mm产品全重：5kgTAG-6000数字高压无线核相仪注意事项和保养：1、频率传输校验时必须先装好天线后再校验，高压相位检测仪的外壳由聚碳酸酯制成，必须保持清洁各种污秽或湿气必须擦除，每次使用之后，可以用布蘸少许硅油擦试仪器。

2、仪器不使用时必须妥善存放于箱内3、低温环境下(-10 度或更低) 仪器必须按要求储存在温暖的地方电池受冷可能失效。

4、仪器每次使用前均应试验。

尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有变频串联谐振,串联谐振试验装置,变频串联谐振耐压试验装置,变压器油耐压测试仪，高压绝缘垫、短路接地线、继电保护测试仪、高压核相仪等等的介绍，您如果对我们的产品有兴趣，咨询。

武汉市华天电力自动化有限责任公司TAG8000无线语音高压核相仪说明书目录五．注意事项 (5)一．概述在电力系统环网和双电源电力网建设或检修中，对于闭环点断路器两侧电源核相检查是非常重要的试验项目，否则可能发生短路，后果不堪设想。

TAG8000无线高压核相器采用最新电力电子检测技术和无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。

TAG8000主要优点在于去掉了连接两个电网（电源）两端的引线，（距离可达20m）可穿过围墙和隔墙（板），不受任何地形和设施构架的方式限制，提高了安全性，操作极为方便，只需一人操作一人监护。

二．工作原理TAG8000由两个部分组成：一个是电压探测和发射的联合装置（包括绝缘操作杆），首先判断线路是否带电，然后发出有关导电体的信号；另一个是接收比较信号装置，（包括绝缘操作杆）。

原理示意图如图1所示。

图1 TAG8000无线高压核相器原理示意图由图1可以看出，该仪器工作时通过无线发送模块将数字信号发送至接收端，从而降低了干扰，减小了误差，使仪器工作性能大幅度提高。

TAG8000在使用中，先将接收装置操作于被测电网导电体，然后将接收装置操作于被测另一电网导电体，如果被测的两个电网的相位相同，语言重复提示：“相位相同”，如果被测的两个电网的相位不同，语言重复提示：“注意，相位不同”。

TAG8000绝缘操作管（材料）选用兵工企业生产的三球牌防潮绝缘管，符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点，该材质特性见表一和表二。

表一：绝缘操作管材料机械电气特性参数表二：绝缘操作管耐压试验参数TAG8000产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相仪通用技术条件 DL/T971-2005》要求。

三．技术参数☆可检测电压范围分别为：≤10kV，6～10kV，6～35kV，10～110kV，35~220kV☆无线传输距离：≥15米☆同相定义：A级标准（注：《规程》规定相角差≤30°同相为A级，相角差≤60°同相为B级）☆使用环境：使用温度：-100C~600C；相对湿度：≤85%☆发射频率：433MHz☆工作频率：45~60Hz☆工作电源： 9V干电池（常规使用可用半年以上）☆重量：1.5kg四．使用说明（特别注意：每次使用前请认真检查绝缘杆的绝缘性能，注意天气情况，严格遵守国家高压试验的相关规定！）该系列核相器适用于6、10、35、66、110、220kV额定电压，也可以根据用户要求特定生产，使用方法如下：1.核相前的准备（1）分别旋开核相器本体，安装仪器配置的专用9V电池（注意电池的极性，可靠接触！）。
