建筑节能计算方法及案例(共32P)

建筑节能计算公式标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
（节能）热工计算：
1、围护结构热阻的计算
单层结构热阻：
R=δ/λ
式中：δ—材料层厚度(m)
λ—材料导热系数[W/]
多层结构热阻：
R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn 式中: R1、R2、---Rn—各层材料热阻w)
δ1、δ2、---δn—各层材料厚度(m)
λ1、λ2、---λn—各层材料导热系数[W/]
2、围护结构的传热阻
R0=Ri+R+Re
式中: Ri —内表面换热阻w)(一般取
Re —外表面换热阻w)(一般取
R —围护结构热阻w)
3、围护结构传热系数计算
K=1/ R0
式中: R0—围护结构传热阻
外墙受周边热桥影响条件下，其平均传热系数的计算
Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3) 式中:
Km—外墙的平均传热系数[W/]
Kp—外墙主体部位传热系数[W/]
Kb1、Kb2、Kb3—外墙周边热桥部位的传热系数[W/]
Fp—外墙主体部位的面积
Fb1、Fb2、Fb3—外墙周边热桥部位的面积
4、单一材料热工计算运算式
①厚度δ(m) = 热阻值Rw) * 导热系数λ[W/]
②热阻值Rw) = 1 / 传热系数K [W/(㎡K)]
③厚度δ(m) = 导热系数λ[W/] / 传热系数K [W/(㎡K)]
5、围护结构设计厚度的计算
厚度δ(m) = 热阻值Rw) * 导热系数λ[W/] *修正系数。

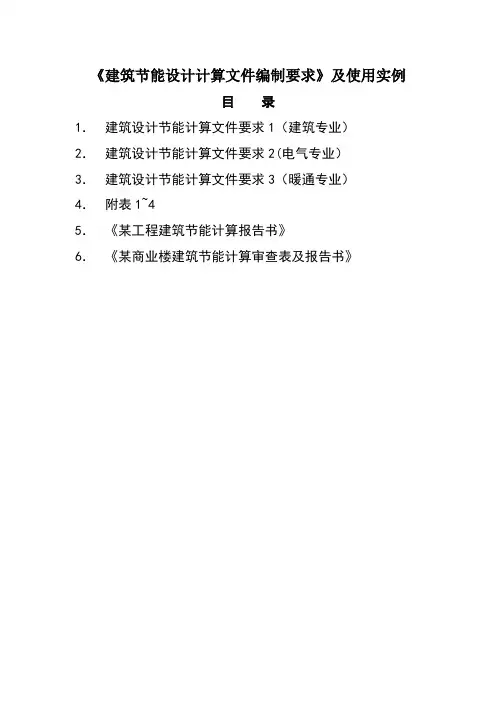

《建筑节能设计计算文件编制要求》及使用实例目录1．建筑设计节能计算文件要求1（建筑专业）2．建筑设计节能计算文件要求2(电气专业）3．建筑设计节能计算文件要求3（暖通专业）4．附表1~45．《某工程建筑节能计算报告书》6．《某商业楼建筑节能计算审查表及报告书》建筑设计节能计算文件要求（建筑节能计算文件）◇◇◇◇◇◇◇（项目名称）〓〓〓〓〓（归档号）建筑专业主持人：（设计总负责人）审定人：校审人：计算人：〓〓〓〓〓（设计单位名称）〓〓年〓月〓日注：1、审定人和计算人不能为同一人2、封面应盖设计单位出图章及节能章（居住建筑）目录一、体形系数计算书（页）二、各朝向窗墙比计算书（页）三、设计建筑屋顶和外墙保温做法表（表A-1）（页）四、总体热工性能直接判定表（表A-2）（页）注：1、如屋顶和外墙保温采用非推荐做法，在二、三项之间应增加围护结构热工计算书2、当设计建筑物外窗窗墙比大于《居住建筑节能设计标准》（DBJ11-602-2006）表5.3.1-1的规定值，或外窗的传热系数大于表5.2.2的限值时，应以‘参照建筑对比法计算表’（表A-3）取代‘总体热工性能直接判定表’（表A-2）。

3、体形系数和各朝向窗墙比计算应有计算过程。

公共建筑（甲类）目录一、体形系数计算书（页）二、各朝向窗（包括透明幕墙）窗墙比和总窗墙比计算书（页）三、屋顶透明部分面积计算书（页）四、甲类建筑热工性能判断表（附录D-1）（页）五、设计建筑围护结构做法表（附录D-4）（页）注：1、如屋顶和外墙保温采用非推荐做法，在三、四项之间应增加围护结构热工计算书。

2、体形系数和各朝向窗墙比、屋顶透明部分面积比计算应有计算过程。

公共建筑（乙类）目录一、体形系数计算书（页）二、各朝向窗（包括透明幕墙）窗墙比计算书（页）三、屋顶透明部分面积计算书（页）四、乙类建筑热工性能判断表（附录D-2）（页）五、设计建筑围护结构做法表（附录D-4）（页）注：1、如屋顶和外墙保温采用非推荐做法，在三、四项之间应增加围护结构热工计算书。

课题名称：建筑节能设计导则与范例课题编号：Y0808A3357科研业务成果之二建筑节能计算书范例（建筑专业）（2008年版）课题负责人：衣健光、沈久忍、马伟骏课题参与人：杨富军、孙娅2008年10月目录第一部分: 建筑节能设计计算书编制深度要求 (1)一、初步设计阶段 (2)二、施工图设计阶段 (2)第二部分: 初步设计阶段建筑节能设计计算书范例 (4)第三部分: 施工图设计阶段建筑节能设计计算书范例 (28)第四部分：建筑节能设计计算书范例使用说明 (52)第一部分:建筑节能设计计算书编制深度要求一、初步设计阶段1．设计依据：主要规范、标准、技术措施；2．工程概况：建设地点、使用性质、建筑面积、建筑层数及高度、结构类型；3．围护结构热工性能指标限值；4．围护结构热工性能计算主要公式；5．节能设计简要说明：建筑节能总体说明（包括建筑主朝向、自然通风、自然采光）、围护结构保温做法；6．体形系数计算：给出建筑外表面积、体积、体形系数；7．窗墙面积比计算：按各朝向给出窗（包括透明幕墙）面积、立面面积；8．窗（包括透明幕墙）热工性能计算：传热系数、遮阳系数、气密性；9．围护结构传热系数或热阻计算；10．结论；11．软件计算：如采用软件计算应说明软件名称及版本号。

二、施工图设计阶段1．设计依据：主要规范、标准、技术措施；2．工程概况：建设地点、使用性质、建筑面积、建筑层数及高度、结构类型；3．围护结构热工性能指标限值；4．围护结构热工性能计算主要公式；5．节能设计简要说明：建筑节能总体说明（包括建筑主朝向、自然通风、自然采光）、围护结构详细做法；6．体形系数计算：给出建筑外表面积、体积、体形系数及详细计算过程；7．窗墙面积比计算：按各朝向给出窗（包括透明幕墙）面积、立面面积及详细计算过程；8．窗（包括透明幕墙）热工性能计算：传热系数、遮阳系数、气密性；9．围护结构传热系数或热阻计算；10．结论；11．软件计算：如采用软件计算应说明软件名称及版本号。

建筑节能计算方法及案例建筑节能是当前建筑行业发展的重要方向之一、通过采取节能措施，可以减少建筑能耗，降低对环境的影响，提高建筑的可持续性。

本文将介绍建筑节能的计算方法，并结合实际案例加以说明。

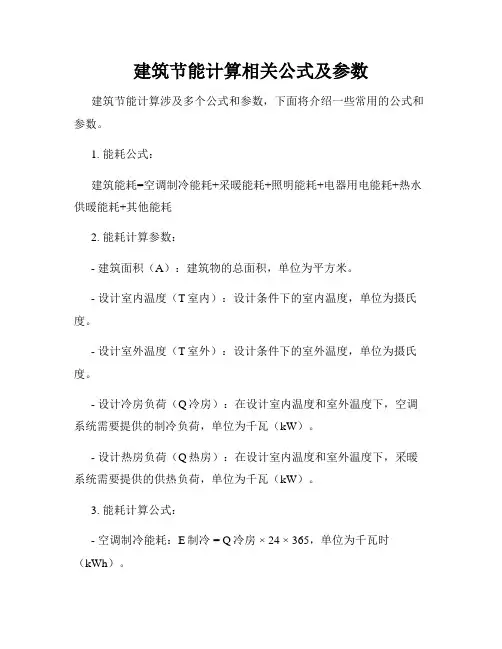

一、建筑节能计算方法1.建筑能耗计算方法建筑能耗是指建筑内各种能源的消耗量，常用的计算方法包括建筑模拟和能耗评估。

建筑模拟是利用计算机模拟软件对建筑的能耗进行模拟计算，包括建筑的热负荷计算和热环境模拟等。

能耗评估是通过对建筑设计方案的评估，通过分析建筑的能耗指标，为建筑的设计和改进提供参考。

2.建筑节能评估方法建筑节能评估是对建筑节能措施的效果进行评估，常用的方法包括静态评估和动态评估。

静态评估是通过计算建筑的能耗指标来评估建筑节能效果，如建筑能耗强度、节能潜力等。

动态评估是通过对建筑运行数据的监测和分析，来评估建筑节能效果，如建筑能源管理系统、能耗监测系统等。

二、建筑节能案例1.热负荷计算案例栋办公楼的热负荷计算结果显示，在正常运行情况下，建筑的总热负荷为1000千瓦。

通过对建筑的外墙、屋顶和门窗进行隔热处理，降低了传热系数，减少了热量的传递，重新计算热负荷后，热负荷减少到800千瓦，节能效果显著。

2.能源管理系统案例工业园区引入了能源管理系统，通过对建筑的能耗进行实时监测和分析，发现工厂建筑的能耗较高，通过设置节能措施，如更换高效照明设备、加强建筑隔热等，实施节能改造后，建筑的能耗减少了30%，为工厂节约了大量的能源成本。

3.冷热源系统优化案例酒店为了降低冷热源系统的能耗，采用了冷热源系统优化技术，通过合理设置冷热源系统的运行参数，减少能耗。

通过模拟计算和实际监测，发现优化后的冷热源系统的能耗比原来的系统平均降低了20%。

4.建筑透明热传递系数计算案例建筑设计部分外墙为大面积玻璃幕墙，为了减少热量的传递，需要计算建筑的透明热传递系数。

通过对玻璃幕墙的材料和结构参数进行分析和计算，得出建筑的透明热传递系数，为建筑的节能设计提供了依据。

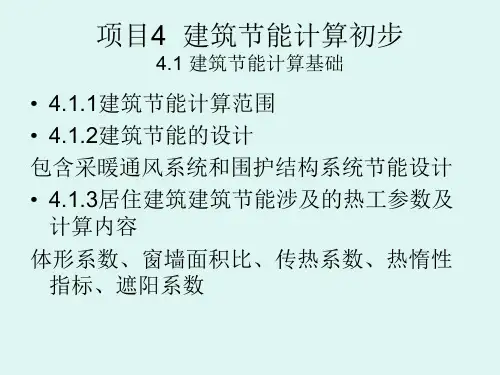

建筑节能设计计算范例1 ．体型系数（宜小于0.32 ，不得大于0.38 ）1.1 外表表面积A 总= 建筑物周长×建筑高度+ 屋顶面积1.2 建筑物体积V 总= 建筑物底面积×建筑高度1.3 体型系数S=A 总/V 总2. 屋面传热阻2.1 斜屋面（选用红瓦时ρ =0.7 D ≤ 3 R ≥ 1.42 ，选用灰瓦时ρ =0.52 1.6 ≤ D ≤ 4 R ≥ 1.09 ）a. 英红瓦Ra= δ / λ =0.02/0.93=0.022b. 20 厚空气层Rb=0.17c. 40 厚细石砼Rc=0.04/1.51=0.026d. 25 厚挤塑保温板Rd=0.025/0.03=0.833e. 3 厚隔气层Re=0.003/0.27=0.011f. 20 厚水泥砂浆Rf=0.02/0.93=0.022g. 100 厚钢筋砼板Rg=0.1/1.74=0.057h. 20 厚混合砂浆Rh=0.02/0.87=0.023i. 30 厚空气层Ri=0.18j. 三合板吊顶Rj=0.029∑ R=Ra+ … +R j=1.373Ro=Ri+ ∑ R+Re=0.11+1.373+0.04=1.523 （＞1.42 ）注: Ri 、Re 为室内、外空气换热阻，常数。

2.2 平屋面露台（表面浅色ρ＜0.7 R ≥ 1.09 ）a. 40 厚细石砼Ra=0.04/1.51=0.026b. 25 厚挤塑保温板Rb=0.833c. 高分子卷材Rc=0.003/0.27=0.011d. 细石砼找坡平均厚40 Rd=0.026e. 100 厚钢筋砼板Re=0.057f. 板底20 厚混合砂浆Rf=0.023∑ R=Ra+ … +Rf=0.976Ro=Ri+ ∑ R+Re=0.11+0.976+0.04=1.126 （＞1.09 ）3. 外墙（北墙应＞0.74 南、东、西墙应＞0.62 ）3.1 北墙a. 10 厚混合砂浆Ra=0.01/0.87=0.012b. 10 厚水泥砂浆打底Rb=0.01/0.93=0.011c. 240 KP1 墙Rc=0.24/0.58=0.414d. 界面剂（可不用）e. 15 厚RE —Ⅱ型Re=0.015/0.085=0.176∑ R=Ra+ … Re=0.62Ro=Ri+ ∑ R+Re=0.11+0.62+0.04=0.77 （＞0.74 ）3.2 南、东、西墙同北墙做法，其中RE —Ⅱ型厚度为10Re ＇=0.01/0.85=0.118 Re-Re ＇=0.176-0.118=0.058∑ R=0.62-0.058=0.562Ro=Ri+ ∑ R+Re=0.11+0.562+0.04=0.712 （＞0.62 ）4. 底层为车库、其上层楼板（R 应≥ 0.62 × 0.6=0.372 ）a. 地板面层10 厚Ra=0.059b. 40 厚空气层Rb=0.18c. 20 厚水泥砂浆Rc=0.022d. 100 厚钢筋砼板Rd=0.057e. 20 厚混合砂浆Re=0.023∑ R=Ra+ … +Re=0.341Ro=Ri+ ∑ R+Re=0.11+0.341+0.04=0.491 （＞0.372 ）5. 冷桥R 应≥ 0.52a. 20 厚混合砂浆Ra=0.02/0.87=0.023b. 240 厚钢筋砼圈梁Rb=0.24/1.74=0.138c. 界面剂Rc=0.008/0.93=0.007d. 20 厚RE —Ⅱ型Rd=0.02/0.085=0.235e. 10 厚RE 防裂砂浆Re=0.01/1.3=0.008∑ R=Ra+ … +Re=0.411Ro=Ri+ ∑ R+Re=0.11+0.411+0.04=0.561 （＞0.52 ）6. 封阳台阳台板6.1 120 厚砖栏板a. 10 厚RE 防裂砂浆Ra=0.01/1.3=0.008b. 20 厚RE —Ⅱ型Rb=0.026/0.085=0.306c. 120 厚KP1 砖Rc=0.12/0.58=0.207d. 20 厚混合砂浆Rd=0.02/0.87=0.023∑ R=Ra+ … +Rd=0.544Ro=Ri+ ∑ R+Re=0.11+0.544+0.04=0.694( ＞0.69)6.2 100 厚砼栏板a. 10 厚RE 防裂砂浆Ra=0.008b. 20 厚RE —Ⅱ型（外）Rb=0.235c. 8 厚界面剂Rc=0.007e. 100 厚砼栏板Rd=0.057d. 20 厚RE —Ⅱ型（内墙）Rc=0.235∑ R=Ra+ … +Rc=0.54Ro=Ri+ ∑ R+Re=0.11+0.54+0.04=0.69 （≥ 0.69 ）7. 窗墙比：7.1 北窗面积Ac 北墙面积Aq北向窗墙比Ac/Aq= （查窗的传热系数表选用窗型）7.2 南窗面积Ac 南墙面积Aq 南向窗墙比Ac/Aq= （查窗的传热系数表选用窗型）7.3 东窗面积Ac 东窗面积Aq东向窗墙比Ac/Aq= （查窗的传热系数表选用窗型）7.4 西窗面积Ac 西墙面积Aq西向窗墙比Ac/Aq= （查窗的传热系数表选用窗型）8. 遮阳：南向窗采用固定式遮阳，东、西向窗采用活动外遮阳，遮阳率达80% 。

超低能耗建筑案例中综合节能率计算
咱来唠唠超低能耗建筑案例里综合节能率的计算哈。

首先呢，你得知道普通建筑正常情况下会消耗多少能量，这就好比你知道一个大胃王平时能吃多少饭一样。

假设普通建筑一年消耗的能量是A（这个A可能是根据建筑的面积、使用功能等各种因素，按照一定的标准计算出来的，就像按照一个人的身高体重来估算他该吃多少饭那样）。

然后呢，咱们超低能耗建筑登场啦。

这个建筑经过各种节能手段，一年实际消耗的能量是B。

那综合节能率怎么算呢？其实就像算你省了多少钱一样。

综合节能率 = （普通建筑能耗超低能耗建筑能耗）÷普通建筑能耗×100%，也就是（A B）÷ A×100%。

比如说，普通建筑一年消耗100度电（这只是打个比方哈），超低能耗建筑一年只消耗60度电。

那综合节能率就是（100 60）÷ 100×100% = 40%。

这就意味着这个超低能耗建筑相比普通建筑，节省了40%的能量呢。

在实际案例里，这个A和B的确定可能会复杂一些。

比如说A可能是通过模拟软件计算出来的，考虑到当地的气候条件、建筑朝向、围护结构的传热系数等等。

B 呢，可能是通过实际测量，或者更精确的能耗监测系统得出来的数据。

但不管怎么复杂，计算综合节能率的这个基本逻辑就是这样的啦。
