设备基础设计要求

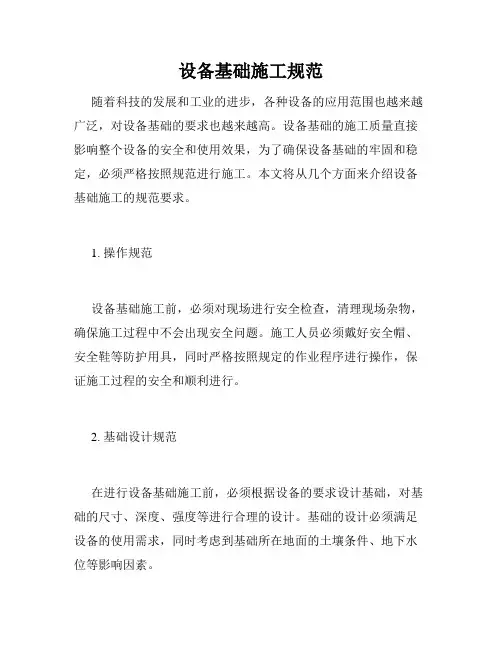

设备基础施工规范随着科技的发展和工业的进步，各种设备的应用范围也越来越广泛，对设备基础的要求也越来越高。

设备基础的施工质量直接影响整个设备的安全和使用效果，为了确保设备基础的牢固和稳定，必须严格按照规范进行施工。

本文将从几个方面来介绍设备基础施工的规范要求。

1. 操作规范设备基础施工前，必须对现场进行安全检查，清理现场杂物，确保施工过程中不会出现安全问题。

施工人员必须戴好安全帽、安全鞋等防护用具，同时严格按照规定的作业程序进行操作，保证施工过程的安全和顺利进行。

2. 基础设计规范在进行设备基础施工前，必须根据设备的要求设计基础，对基础的尺寸、深度、强度等进行合理的设计。

基础的设计必须满足设备的使用需求，同时考虑到基础所在地面的土壤条件、地下水位等影响因素。

3. 材料规范在进行设备基础施工时，必须选用合适的施工材料，如水泥、砂浆、钢筋等。

材料的选用必须符合规范要求，并且必须严格控制材料的质量，确保其达到设计要求。

4. 基础施工规范在进行设备基础施工时，必须严格按照规范要求进行施工。

首先，要在现场铺设好基础的模板，确保基础的尺寸和形状符合设计要求。

其次，要严格控制混凝土的配合比例，确保混凝土的强度达到要求。

最后，在混凝土未干之前，必须将钢筋布置好，确保基础的强度和稳定性。

5. 基础验收规范在设备基础施工完成后，必须进行基础的验收工作。

验收工作主要包括：基础尺寸、深度和形状是否符合设计要求；基础是否平整；钢筋是否布置正确等问题。

在验收过程中，如发现不合格情况，必须及时进行整改。

以上就是设备基础施工规范的几个方面，通过对这些方面的认真把握和执行，可以保证设备基础施工的质量和安全。

同时，在设备使用过程中，也要定期进行设备基础的检查和维护，确保设备的性能和稳定性。

【最新整理，下载后即可编辑】设备基础设计基础类型（1）独立基础----当地基较好时，配合钢砼柱用得较多，也较经济。

（2）条形基础----当地基较好时，配合承重墙用得较多，也较经济。

（3）筏式基础----当地基不很好，或建筑物较高时，采用整片或大片底板作的基础。

如“竹筏”而名。

（4）箱形基础----由地下一层或几层的墙和搂板、底板构成的整片基础。

如“箱”而名。

常在高层建筑中采用。

（5）桩基础----按受力性能可分：摩擦桩、端承桩、摩擦端承桩；按施工方式可分：灌注桩、予制桩、搅拌桩、打入桩、静压桩等；按材料可分：钢砼桩、钢桩、木桩等。

（6）其它----如：沉井、锚杆、加筋土等。

设备基础设计是否按筏形基础设计，要看设备荷载、基础厚度和其平面的长宽比等情况而定。

倘设备荷载不是很大，或是基础厚度完全保证抗冲切的话（一般的设备基础，由于要锚固或安装地脚螺栓，厚度较大），只按构造在基础上下皮配双向钢筋就行了，太厚的要考虑设计成钢筋笼状。

但如果基础较薄，且基础的长宽比小于2：1，是可以按筏形基础设计的。

应该注意的是，按双向板设计时，要分析设备在基础上的置放方式是否符合双向板的受力条件，也就是基础版的支点状况（因此时是按地基反力是板的均布荷载，设备与基础板接触的地方就是板的支座计算的），如果设备和基础是面接触或起码有三边是线形接触，可以考虑按双向板设计。

如果设备集中在板的某一局部，或设备是与基础是几个点的接触，按双向板设计就不合适了，要按柱下独立基础板（可能还是偏心的）或无梁板考虑了。

设备基础构造规定1．当二次浇灌层厚度大于或等于50mm时，应采用细石混凝土，其强度等级应比基础混凝土强度等级高一级；当二次浇灌层厚度小于50mm时，应采用1：2水泥砂浆；当有条件时，应优先采用无收缩水泥砂浆或灌浆料或无收缩细石混凝土。

2．地脚螺栓分为死螺栓和活螺栓两大类，死螺栓的锚固有下列三种形式，可根据不同需要进行选择：一次埋入法、预留孔法、钻孔锚固法，死螺栓中以直钩和锚板螺栓最为常用，施工方便，性能可靠。

设备基础及预埋件技术要求施工技术规范（通用工程篇）1.工程范围本规范适用于设备基础及预埋件的安装。

2.参照标准2.1 《动力机器基础设计规范》（GB-96）2.2 《化工设备基础设计规定》（HG/T -98）2.3 《混凝土结构设计规范》（GB-2002）2.4 《设备基础施工工艺标准》（208-1996）2.5 《素混凝土基础施工工艺标准》（209-1996）2.6 《压缩机、风机、泵安装工程施工及验收规范》（GB-98）2.7 《通风与空调工程施工质量验收规范》（GB-2002）2.8 《钢筋焊接及验收规程》（ 18-2003）2.9 《建设工程现场文明施工管理办法》（穗建筑［1999］175号）2.10 《建设工程质量管理条例》国务院令第279号2.11 《房屋建筑工程质量保修办法》建设部第80号3.设计要求设备基础及预埋件的设计应符合相关标准及规范要求，满足设备的使用要求和安全要求。

设计方案应经过专业人员审核批准，并应编制相应的设计文件。

4.材料要求4.1 混凝土强度等级应符合设计要求。

混凝土原材料应符合相关标准的规定，应有质量合格证明，并应按要求进行检验。

4.2 钢筋应符合设计要求和相关标准的规定，应有质量合格证明，并应按要求进行检验。

4.3 预埋件应符合设计要求和相关标准的规定，应有质量合格证明，并应按要求进行检验。

5.材料送审所有材料应提前送审，经专业人员审核批准后方可使用。

6.施工&安装要求6.1 施工前应进行现场勘测，确认地基情况和设计要求是否符合实际情况，如有差异应及时处理。

6.2 施工人员应熟悉施工工艺和安全要求，应按照设计文件和施工工艺要求进行施工。

6.3 施工现场应保持干净整洁，材料堆放应符合要求，严禁乱堆乱放。

6.4 安装前应检查设备基础及预埋件的位置和尺寸是否符合设计要求，如有偏差应及时处理。

6.5 安装过程中应注意保护设备基础及预埋件，防止损坏。

6.6 安装完毕后应进行验收，验收合格后方可投入使用。

化工设备基础设计化工设备是化工工艺过程的核心，对于化工生产具有至关重要的作用。

化工设备的基础设计是实现化工流程控制和操作的关键，因此必须重视。

一、化工设备的分类根据化工过程的特点，化工设备可以分为反应器、蒸馏塔、吸收塔、萃取塔、离心机、过滤机、干燥机等多个类型。

其中，反应器是化工生产中的核心设备，用于完成化学反应，蒸馏塔则用于将混合物分离成不同的组分，吸收塔和萃取塔则主要用于气体分离和液体分离，离心机和过滤机则用于固液分离，干燥机则用于将制品的水分去除。

二、化工设备的基础设计化工设备的基础设计要考虑到化学反应、物料传输、热传导和传质等多种因素。

首先，设备的体积要大到足够容纳反应物和产物，同时确保反应物能充分混合。

其次，设备的加热和冷却方式要具有良好的热传导性，既能保证设备内的温度均匀分布，又能保证加热和冷却的速度可以得到控制。

此外，设备的流动性能也是令人关注的问题，必须考虑到物料在设备中的传输速度，避免产生物料的淤积和结块等问题。

最后，还要注意设备的可靠性和安全性，避免发生意外事故。

三、化工设备基础设计中的关键因素化工设备基础设计中的关键因素包括物料特性、工艺流程、温度、压力、材料选择等方面。

首先，物料特性对于设备的选择和设计具有决定性的作用。

例如，对于粉状物料，需要考虑到粉尘的排放和防止物料出现结块等问题；对于易燃易爆的物料，则需要考虑到设备的安全性和防火措施。

其次，工艺流程也是化工设备基础设计中不可忽视的因素，必须考虑到工艺流程的稳定性和可操作性。

温度和压力也是影响化工设备基础设计的关键因素，必须仔细考虑。

最后，材料选择对于设备的耐腐蚀性、耐高温性和耐压性等方面起着重要作用，需要进行精心的选择。

四、化工设备基础设计中的常见问题及解决方法在化工设备基础设计过程中，常见的问题包括设备的维修难度、生产周期和成本问题、设备的升级和改进等。

维修难度可能会影响设备的使用寿命和生产效率，因此需要在设计过程中考虑到设备的易维护性和耐用性。

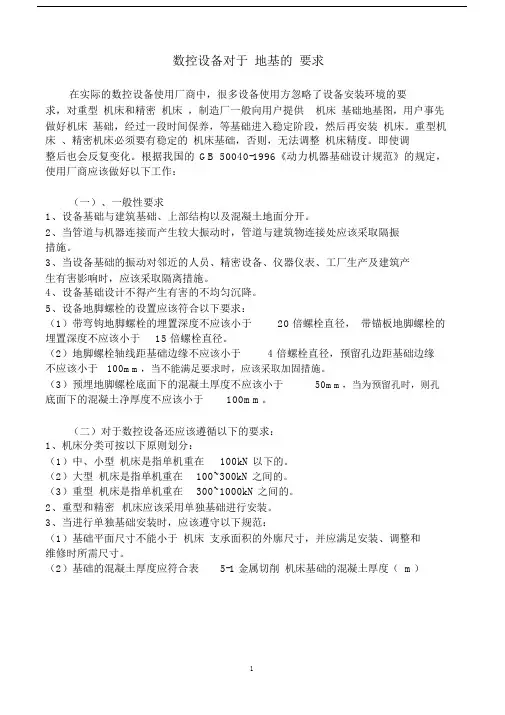

重型机床对地基设计要求对重型机床和精密机床，制造厂一般向用户提供机床基础地基图，用户事先做好机床基础，经过一段时间保养，等基础进入稳定阶段，然后再安装机床。

重型机床、精密机床必须要有稳定的机床基础，否则，无法调整机床精度。

即使调整后也会反复变化。

根据我国的GB50040-1996《动力机器基础设计规范》的规定，使用厂商应该做好以下工作：(一)、一般性要求1、设备基础与建筑基础、上部结构以及混凝土地面分开。

2、当管道与机器连接而产生较大振动时，管道与建筑物连接处应该采取隔振措施。

3、当设备基础的振动对邻近的人员、精密设备、仪器仪表、工厂生产及建筑产生有害影响时，应该采取隔离措施。

4、设备基础设计不得产生有害的不均匀沉降。

5、设备地脚螺栓的设置应该符合以下要求：(1)带弯钩地脚螺栓的埋置深度不应该小于20倍螺栓直径，带锚板地脚螺栓的埋置深度不应该小于15倍螺栓直径。

(2)地脚螺栓轴线距基础边缘不应该小于4倍螺栓直径，预留孔边距基础边缘不应该小于100mm，当不能满足要求时，应该采取加固措施。

(3)预埋地脚螺栓底面下的混凝土厚度不应该小于50mm，当为预留孔时，则孔底面下的混凝土净厚度不应该小于100mm。

(二)对于数控设备还应该遵循以下的要求：1、机床分类可按以下原则划分：(1)中、小型机床是指单机重在100kN以下的。

(2)大型机床是指单机重在100~300kN之间的。

(3)重型机床是指单机重在300~1000kN之间的。

2、重型和精密机床应该采用单独基础进行安装。

3、当进行单独基础安装时，应该遵守以下规范：(1)基础平面尺寸不能小于机床支承面积的外廓尺寸，并应满足安装、调整和维修时所需尺寸。

(2)基础的混凝土厚度应符合表5-1金属切削机床基础的混凝土厚度(m)注：①表中的L为机床外形的长度(m)，h为其高度(m)均是机床样本和说明书上提供的外形尺寸。

②表中基础厚度指机床底座下(如垫铁时，指垫铁下)承重部分的混凝土厚度。

配电站开关站设备基础施工工艺技术要求5.1 设备基础5.1.1 设计要求（1）变压器、高低压配电柜等设备基础外露部分采用清水混凝土施工工艺，一次浇注成型，不得抹灰装饰。

（2）设备基础宜整体施工。

如施工存在困难，为保证施工质量，可在-0.5m标高处设水平施工缝，分两次施工，上下部分混凝土必须一次浇注，不得再设置施工缝。

（3）外部环境对混凝土严重影响时，可外刷透明混凝土保护涂料，用于封闭孔隙、防止大气腐蚀开裂，提高使用年限。

（4）设备基础地面以上部分阳角做R=20～30mm倒圆角处理；埋件四周应打磨光滑平整，焊接锚筋时需采用措施控制焊接变形。

（5）材料要求：第一，粗骨料采用碎石，含泥量<2％；第二，砂采用中砂，含泥量<5％。

（6）对设备基础清水混凝土提出如下质量要求：第一，设备基础沿轴线通直、尺寸准确；第二，设备基础中心定位偏差≤10mm，相间设备基础中心偏差≤10mm；第三，变压器基础顶面水平偏差≤2mm/m且不大于5mm，基础预埋件中心偏差≤5mm，埋件水平偏差≤3mm；第四，基础表面清洁、色泽一致、棱角分明、线条顺直，表面无砂带、黑斑和明显气泡，表面无蜂窝、麻面、裂纹和露筋现象；第五，如施工图或产品说明中对误差有具体要求，应满足较高标准。

（7）设备基础表面沿短边方向做0.3%坡度，防止积水。

5.1.2 施工工艺要点（1）模板规格宜采用为915×1830×18（mm）、1220×2440×18 （mm）;根据混凝土表面外观的要求等级分别选用：进口覆膜酚醛树脂胶合板、进口釉面黑夹板、高级进口浸渍膜纸双面贴面（杨树纤维）酚醛树脂胶合板（一面贴膜底层特别磨光加工）。

（2）模板表面要清理干净，不得粘有干硬水泥砂浆等杂物，浇灌混凝土前，模板应浇水充分湿润，模板缝隙应用油毡纸等堵严，并均匀涂刷长效模板阻隔剂。

（3）基础外露部分阳角需做倒圆角处理，模板顶角部需设置装饰木线条，如下图。

设备基础制作要求随着科技的发展和创新，各类设备的制造和制作成为了现代社会的重要组成部分。

设备基础制作要求是指在进行设备制作过程中所需要满足的各种要求，包括设计、材料选择、制作工艺、质量要求等。

下面将详细介绍设备基础制作要求的几个关键点。

首先，设备的设计是制作过程的基础。

设计包括了各个方面的考虑，如使用功能、外观形态、结构设计等。

在设计过程中需要考虑到设备的预期使用场景和目标用户的需求，确保设备的设计与实际使用需求相符。

此外，设计还需要考虑设备的可维修性和安全性，确保在使用过程中能够方便进行维护和保证操作人员的安全。

其次，材料的选择是设备制作过程中的关键环节。

材料的选择直接关系到整个设备的品质和性能。

在选择材料时，需要考虑到材料的物理特性、化学稳定性、耐腐蚀性、耐磨性等。

同时，材料的选择还需要根据设备的使用环境和使用寿命进行合理的匹配，以确保设备能够在各种恶劣的条件下正常工作。

再次，制作工艺对设备的质量也有很大的影响。

制作工艺包括了产品的制造流程、加工方法和装配工艺等。

在制作过程中，需要严格控制每个环节的质量，确保每个零部件的尺寸精确、装配牢固。

合理的制作工艺能够提高产品的质量和稳定性，减少制造中的失误和故障。

此外，质量要求是设备制作中最为重要的要求之一、设备的质量包括了产品的可靠性、稳定性、性能等方面。

质量要求涉及到很多细节，如产品的外观、尺寸精度、工作效率等。

在制作过程中，需要通过严格的检验和测试来确保产品符合质量要求，从而保证设备的可靠性和持久性。

最后，环境保护和安全性也是设备制作中需要重视的要求。

在设备制作过程中，需要选择环境友好、无毒无害的材料和工艺，以减少对环境的污染和对人体的伤害。

同时，在设计和制作过程中需要考虑到设备的安全性，提供必要的保护措施，确保设备的操作过程对操作人员和周围人员的安全。

综上所述，设备基础制作要求是设备制作过程中的基本要求，涉及到设计、材料选择、制作工艺、质量要求和环境保护等方面。

化工设备基础设计规定化工设备的基础设计规定是确保设备的安全、可靠和经济运行的重要依据。

以下是一些常见的化工设备基础设计规定：1.设备选型：根据工艺需求，选用符合安全、环保和经济性要求的设备。

对于涉及特殊工艺的设备，应选择有丰富经验和专业知识的制造商。

2.材料选用：根据工艺条件和介质性质选择适合的材料。

例如，对于腐蚀性介质，应选用耐腐蚀材料；对于高温高压介质，应选用耐高温高压材料。

3.设备布局：合理布置设备，确保生产流程的顺利进行，并便于操作、检修和维护。

设备之间的距离应符合安全和操作要求。

4.安全设计：根据工艺条件和危险性分级，设计相应的安全措施，如防爆装置、防火装置、避雷装置等。

5.内部结构设计：合理设计设备的内部结构以确保介质流动的均匀和有效，避免流体堵塞和压力损失。

6.支承结构设计：根据设备的尺寸和重量，设计合适的支承结构，确保设备的稳定和安全。

7.密封设计：对于需要密封的设备，如泵、阀门等，选择合适的密封方式，确保介质不泄漏。

8.热交换设计：对于需要进行热交换的设备，如换热器、蒸发器等，根据热力平衡，设计合适的传热面积和传热系数。

9.操作和维护空间设计：提供足够的操作和维护空间，方便操作人员进行操作和设备的维护保养。

10.排放和废物处理：根据环保要求，设计合适的排放和废物处理设施，确保排放符合法规要求，对废物进行妥善处置。

11.标志和标识设计：在设备上设置合适的标志和标识，以指导操作人员进行正确的操作，提醒人员注意安全。

12.设备检测和监控：为设备安装合适的检测和监控装置，对设备运行状态进行实时监测，及时发现和处理异常情况。

13.设备运行参数设计：根据工艺要求，确定设备的运行参数，如温度、压力、流量等，确保设备的正常运行。

总之，化工设备的基础设计规定是为了确保设备能够安全、可靠地运行，并符合生产工艺的要求。

这些规定能够从设计、材料、布局、安全、结构、热交换、操作和维护等方面综合考虑，为设备的安全、可靠和经济运行提供保障。

设备!地基设计规范
1.设备基础设计要求
（1）除岩石地基外，设备基础不应与厂房基础相连，特别是破碎机和磨机的基础。

当两基础处于同一标高时，其间隙不应小于100mm。

（2）设备底座边缘至基础边缘的距离一般不应小于100mm，对于破碎机和磨机的基础，不宜小于150mm。

（3）设备基础一般不宜与厂房结构和构件直接相连，但对于次要的平台柱、梁和板等，在采取相应措施后，可自由搭放在设备基础上。

（4）二次浇灌层的厚度一般为50mm。

2.地脚螺栓设计要求
（1）地脚螺栓中心距基础边缘的距离不应小于4d（d为地脚螺栓直径），且最小不应小于150mm。

（2）设备的地脚螺栓可采用死螺栓和活螺栓等两种形式。

死螺栓的锚固有三种方式：
（1）一次埋入法：浇灌混凝土时，把螺栓埋入。

必要时，可按表3-5的方式和尺寸设置调整孔。

（2）预留孔法：浇灌基础混凝土时，预先留出孔洞，放入螺栓并调整设备就位后，用无收缩细石混凝土或细石混凝土灌入孔内固定。

（3）钻孔锚固法：基础混凝土浇灌完毕并达到一定强度后，按要求钻孔，用环氧砂浆或其他胶结材料注入孔中，插入地脚螺栓，经一定养护期后再安装设备。

钻孔直径见表3-6。

活螺栓的锚固：螺杆穿过埋设于基础中的套管，下端以T形头、固定板或螺帽固定，在套管上端200mm范围内，填塞浸油麻丝予以覆盖保护。

当设备固定于钢结构楼板或平台上时，一般采用活螺栓方式。

地脚螺栓的形式、常用直径及埋设深度。

设备基础设计设备基础是支承和固定冶金工厂设备的结构体，其主要任务是将设备可靠地固定设备基础的相应部位上，将设备的恒荷载、活荷载和设备动荷载传给地基，不产生危害设备运转的地基沉降或基础的振动，不影响车间人员的正常生产和工作，满足设备正常运转的各项要求。

设备基础宜尽量直接坐落在一般天然地基上。

冶金设备种类繁多，特性各异，基础设计要满足不同的要求：1、为避免冶炼时漏钢遇水发生爆炸事故，冶炼炉等设备基础须采取严格的防水措施。

2、受高温辐射的设备基础，要采取隔热保护措施。

3、接触低温的空气分离塔基础要有隔冷、散水和排水措施。

4、接角侵蚀性介质的酸洗槽等基础要采取防腐蚀措施。

5、氧气站压缩机和锻锤等动力效应大的设备基础，要采取防振、减振和隔振措施。

6、对设备基础上大量预埋地脚螺栓水平位置的精度和垂直位置的精度有较高要求，以保证设备安装冷确性。

7、要满足一些特殊要求：体积大且形式复杂，埋置深度深，基础下部布置地下室及开孔、管线等。

设备基础设计主要内容包括：原始资料收集，基础形式、基础材料、基础构造的选择，基础计算和地脚螺栓设置。

一、原始资料收集设计设备基础前，一般要收集下列资料：1、工程地质、水文地质资料和设备所在车间及其附近的地形图。

2、车间的工艺布置图，与本设备基础相邻区域的车间建筑物基础和其他设备基础、地下构筑物和地下管网等布置图。

3、设备名称、型号、规格和底座轮廓图。

4、机组布置图，设备基础轮廓平剖面图和坑、沟、孔的尺寸，埋管标高以及对地脚螺栓、预埋件、二次浇灌层的要求。

5、设备的重心及传至基础的各种恒、活荷载值，设备动荷载值及其作用位置和方向。

6、基础有地下室时，其顶板上的安装、维修荷载（或活荷载），基础附近施工和生产阶段的地面荷载。

7、基础表面最高和最低温度资料。

8、当基础表面接触侵蚀性介质时，需收集侵蚀性介质的种类、浓度和温度等资料。

二、基础形式冶金设备基础形式概括起来有：大块式基础、墙式基础、箱式基础、坑式基础、板式基础、式基础、柱墩分离式基础和桩墩联合式基础等，以及以上某些形式的混合基础（图1)。
