风力发电机齿轮箱结构及其主要故障类型的处理方法

第30卷 第10期2023年10月仪器仪表用户INSTRUMENTATIONVol.302023 No.10风电机组齿轮箱常见故障及防护措施郭阿童（国电电力湖南新能源开发有限公司，长沙 410000）摘 要：齿轮箱是风电机组中的重要部件，由于风电场环境影响，加上运行维护不当，导致齿轮箱故障发生率比较高，影响机组的安全运行。

为了降低齿轮箱故障发生率，在总结几种常见故障的基础上，提出相应的防护措施。

通过加强对齿轮箱的日常运行维护，应用监测技术监控齿轮箱重要设备部件的运行状态，并建立齿轮箱管理档案，实现对齿轮箱运行的全过程管理，能大大降低其故障发生率。

因此，风电机组齿轮箱运行维护要遵循预防为主、防治结合的原则，科学制定防护措施，提高运行管理水平，降低故障发生率及维护成本，提高风电场经济效益。

关键词：风电机组；齿轮箱；常见故障中图分类号：TM614 文献标志码：AWind Turbine Gearbox Common Faults and Protection MeasuresGuo A tong（Hunan New Energy Development Co., Ltd., Changsha, 410000,China ）Abstract：Gearbox is an important component of wind turbine. Due to the influence of wind farm environment and improperoperation and maintenance, the gearbox fault rate is high, affecting the safe operation of the unit. In order to reduce the occurrence rate of gearbox fault, on the basis of summing up several common faults, the corresponding protective measures are put forward. Through strengthening the daily operation and maintenance of the gearbox, monitoring technology is applied to monitor the run-ning status of the important equipment parts of the gearbox, and the management files of the gearbox are established to realize the whole process management of the gearbox operation, can greatly reduce its failure rate. Therefore, the operation and maintenance of wind turbine gearbox should follow the principle of prevention-oriented and combination of prevention and control, formulate protective measures scientifically, improve the level of operation and management, and reduce the failure rate and maintenance cost, improve the economic benefits of wind farms.Key words：wind turbine ；gear box ；common faults收稿日期：2023-06-29作者简介：郭阿童（1993-），男，湖南监利市人，本科，助理工程师，研究方向：风力发电。

风力发电机齿轮箱结构及其主要故障类型的处理方法风力发电机齿轮箱是将风能转换为电能的重要组成部分，承担着传递风轮转动力矩的重要任务。

然而，由于工作环境的苛刻和负载运行的高强度，齿轮箱容易出现各种故障。

本文将就风力发电机齿轮箱的结构及其主要故障类型的处理方法进行详细介绍。

一、齿轮箱结构1.输入轴：负责将风轮的转动力矩传递到齿轮上。

2.输出轴：负责将齿轮传递的转动力矩传递给发电机。

3.齿轮：由主轴和从轴组成，通过啮合相互传递力矩。

4.轴承：支撑和定位齿轮箱内的轴件和齿轮。

5.密封件：用于防止润滑油泄漏和杂质进入齿轮箱。

二、主要故障类型及处理方法1.齿轮损伤：包括齿面磨损、齿面疲劳断裂等。

处理方法：a.使用高质量的齿轮材料，并通过热处理等工艺提高齿轮的强度和硬度。

b.定期检查和更换磨损严重的齿轮。

c.增加齿面润滑方式，保持齿轮表面的润滑膜。

2.轴承故障：包括滚动体脱落、内外圈损伤等。

处理方法：a.选择质量可靠的轴承，并根据使用要求进行正确的润滑和维护。

b.定期检查轴承的运行状态，及时更换损坏的轴承。

3.输油系统泄漏：包括密封件老化、接头松动等。

处理方法：a.定期检查密封件的状况，发现老化或损坏及时更换。

b.加强对管路接头的检查和紧固，确保管路的密封性。

4.润滑油污染：包括颗粒杂质、水分等污染物进入齿轮箱内。

处理方法：a.定期更换润滑油，并使用高效过滤装置过滤润滑油中的颗粒杂质。

b.加强齿轮箱的密封性，防止水分进入。

5.齿轮箱过热：主要是由于齿轮磨损、摩擦和润滑不良等引起。

处理方法：a.加强齿轮箱的散热设计，增加冷却风扇等散热设备。

b.提高齿轮箱的润滑油质量，减少齿轮表面的摩擦。

总之，风力发电机齿轮箱的结构复杂且容易出现故障，但只要加强对齿轮箱的维护保养和检查，合理选择和使用零部件，遵循正确的操作和维修方法，就能够有效地延长齿轮箱的使用寿命，提高风力发电机的运行效率。

胶合是相啮合齿面在啮合处的边界膜受到破坏，导致接触齿面金属融焊而撕落齿面上的金属的现象，很可能是由于润滑条件不好或有干涉引起，适当改善润滑条件和及时排除干涉起因,调整传动件的参数，清除局部载荷集中，可减轻或消除胶合现象。

二、轴承损坏轴承是齿轮箱中最为重要的零件，其失效常常会引起齿轮箱灾难性的破坏。

轴承在运转过程中，套圈与滚动体表面之间经受交变负荷的反复作用，由于安装、润滑、维护等方面的原因，而产生点蚀、裂纹、表面剥落等缺陷，使轴承失效，从而使齿轮副和箱体产生损坏。

据统计，在影响轴承失效的众多因素中，属于安装方面的原因占16%，属于污染方面的原因也占16%，而属于润滑和疲劳方面的原因各占34%。

使用中70%以上的轴承达不到预定寿命。

因而，重视轴承的设计选型，充分保证润滑条件，按照规范进行安装调试，加强对轴承运转的监控是非常必要的。

通常在齿轮箱上设置了轴承温控报警点，对轴承异常高温现象进行监控，同一箱体上不同轴承之间的温差一般也不超过15゜C，要随时随地检查润滑油的变化，发现异常立即停机处理。

三、断轴断轴也是齿轮箱常见的重大故障之一。

究其原因是轴在制造中没有消除应力集中因素，在过载或交变应力的作用下，超出了材料的疲劳极限所致。

因而对轴上易产生的应力集中因素要给予高度重视，特别是在不同轴径过渡区要有圆滑的圆弧连接，此处的光洁度要求较高，也不允许有切削刀具刃尖的痕迹。

设计时，轴的强度应足够，轴上的键槽、花键等结构也不能过分降低轴的强度。

保证相关零件的刚度，防止轴的变形，也是提高轴的可靠性的相应措施。

四、油温高齿轮箱油温最高不应超过80゜C，不同轴承间的温差不得超过15゜C。

一般的齿轮箱都设置有冷却器和加热器，当油温底于10゜C时，加热器会自动对油池进行加热；当油温高于65゜C时，油路会自动进入冷却器管路，经冷却降温后再进入润滑油路。

如齿轮箱出现异常高温现象，则要仔细观察，判断发生故障的原因。

首先要检查润滑油供应是否充分，特别是在各主要润滑点处，必须要有足够的油液润滑和冷却。

风电齿轮箱常见故障及处理方法浅析摘要：齿轮箱是风力发电机组中重要的主传动部件，将风轮的动能传递给发电机，并使其得到相应的转速。

齿轮箱的运行好坏，直接影响到机组的发电能力及可利用率，影响整个风场的经济效益，所以齿轮箱的运行好坏起到至关重要的作用。

本文阐述了风力发电机组齿轮箱结构作用、常见故障及处理方法，针对性的防范措施。

关键字：风电；齿轮箱；故障处理；浅析1引言随着风电行业的快速发展，越来越多的风电机组投入到风电场中，而增速齿轮箱是大型双馈风电机组的关键部件之一，具有结构紧凑、载荷复杂、升速比高等特点，实际运行中故障率高，往往达不到设计使用寿命，且齿轮箱维修周期长，费用高。

虽然世界上著明的齿轮箱制造企业，如德国的Renk公司，Flender公司，JA/KE公司，Eickhoof公司以及一些中小企业在这方面都作了研究，并且有的企业也付出了很大的代价，但目前世界风电行业所用增速齿轮箱仍然故障较多。

因此，风电场运维人员全面了解齿轮箱结构特点，掌握齿轮箱常见故障处理方法，制定有效的防范措施，对齿轮箱健康稳定高效运行至关重要。

2齿轮箱结构目前，风力发电机组齿轮箱常用结构有以下几种形式，一级行星两级平行级、两级行星一级平行级、带主轴式齿轮箱、紧凑型半直驱齿轮箱。

一级行星两级平行级，该种结构主要用于2MW及2MW以下功率的风力发电机组，用一组平行级代替行星级，可靠性高，但体积与重量大。

两级行星一级平行级，该种结构主要用于2.5MW以上功率的风力发电机组，承载能力强，体积小，重量轻，直径小但横向长特点，部分2MW以下齿轮箱也采用了该种结构。

半直驱是兼顾有直驱和双馈风电机的特点，与双馈机型比，半直驱的齿轮箱的传动比低。

与直驱机型比，半直驱的发电机转速高。

这个特点决定了半直驱一方面能够提高齿轮箱的可靠性与使用寿命，同时相对直驱发电机而言，能够兼顾对应的发电机设计，改善大功率直驱发电机设计与制造条件。

这种半直驱齿轮箱与电机设计成一体，以降低齿轮箱重量，但对于齿轮箱的设计要求较高。

风力发电机齿轮箱常见故障及预防措施风力发电机齿轮箱是风力发电机的核心部件之一、在运行过程中，由于受到风能变化、运行负载和磨损等因素的影响，齿轮箱会出现一些常见的故障。

为了保障风力发电机的正常运行，必须及时识别和处理这些故障，并采取相应的预防措施。

常见的风力发电机齿轮箱故障主要包括齿轮磨损、齿轮断裂和轴承故障等。

下面将就这些故障进行详细介绍，并提出相应的预防措施。

1.齿轮磨损：齿轮磨损是由于齿轮啮合过程中的冲击、疲劳和磨擦等原因引起的。

如果齿轮磨损过多，将会导致齿轮箱的运行不稳定和效率下降。

为了预防齿轮磨损，必须注意以下几点：-优化齿轮设计，提高齿轮的承载能力和寿命。

-定期检查齿轮啮合情况，发现问题及时进行维修或更换。

-加强润滑，保持齿轮箱的润滑油清洁，并根据实际情况定期更换润滑油。

-控制齿轮箱的运行温度，过高的温度将加速齿轮磨损。

2.齿轮断裂：齿轮断裂是由于齿轮受到过大的冲击或疲劳载荷导致的。

齿轮断裂会导致齿轮箱损坏，甚至造成风力发电机的停机。

为了预防齿轮断裂，必须注意以下几点：-优化齿轮设计，提高齿轮的承载能力和疲劳寿命。

-加强齿轮的制造质量检验，确保齿轮的材料和工艺符合要求。

-加强齿轮箱的运行监测，及时发现齿轮断裂的预警信号。

3.轴承故障：轴承故障是由于轴承受到过大的力、振动和摩擦等因素引起的。

如果轴承出现故障，将会导致齿轮箱的运行不稳定和寿命降低。

为了预防轴承故障，必须注意以下几点：-选择优质的轴承，提高其承载能力和寿命。

-加强轴承的润滑，保持润滑油清洁并定期更换。

-加强轴承的运行监测，及时发现轴承故障的预警信号。

除了以上常见的故障，风力发电机齿轮箱还可能出现其他问题，如油封泄漏、齿轮间隙无法调整等。

为了预防这些问题，必须加强对齿轮箱的维护和监测，定期进行检查和维修，及时处理问题。

总之，风力发电机齿轮箱的常见故障主要包括齿轮磨损、齿轮断裂和轴承故障等。

为了预防这些故障，必须采取相应的预防措施，包括优化齿轮设计、加强润滑、加强轴承的检测和维护等。

高原型风力发电用齿轮箱的故障诊断与维修齿轮箱是高原型风力发电机组中的重要组成部分，承担着将风能转换为电能的重要任务。

然而，由于高原气候的复杂性和特殊性，高原型风力发电机组的齿轮箱故障率较高。

因此，及时准确地诊断和维修齿轮箱故障，对于确保风力发电机组的安全运行和可靠性具有重要意义。

一、高原型风力发电齿轮箱故障的常见原因及诊断方法1. 轴承故障：轴承是齿轮箱中最常见的故障点之一，主要原因是高原地区的低温和高寒环境对轴承的损伤较大。

诊断方法包括观察和分析振动信号、温度变化和噪音等。

如果发现轴承温度异常升高或振动信号变大，应及时检查和更换轴承。

2. 润滑油污染：高原地区的气候条件导致润滑油容易被污染，这会影响齿轮箱的正常运转。

通过监测润滑油的颜色、粘度和污染物含量等指标，可以及时发现润滑油污染的问题。

定期更换和维护润滑油系统是预防齿轮箱故障的重要措施。

3. 锈蚀和磨损：由于高原地区湿气和强烈的紫外线辐射，齿轮箱的金属表面容易产生锈蚀和磨损。

通过定期检查齿轮箱表面的状态，及时清除锈蚀和磨损，可以减少齿轮箱故障的发生。

4. 齿轮间隙变大：高原地区的低温和恶劣环境会导致齿轮材料的收缩，从而使齿轮之间的间隙逐渐变大。

通过齿轮箱的振动分析和测量齿轮的间隙，可以判断是否需要进行调整和更换齿轮。

二、高原型风力发电齿轮箱故障的维修方法1. 齿轮箱润滑系统维护：定期更换润滑油，清洗润滑油系统，确保润滑油的正常流动和清洁。

同时，检查油封和密封件的状态，防止润滑油泄漏。

2. 轴承维护和更换：定期检查轴承的磨损情况，及时更换和润滑轴承。

在更换轴承时，应选用适合高原环境的特殊轴承，并确保正确安装。

3. 齿轮间隙调整和更换：通过测量齿轮的间隙，判断是否需要进行调整和更换齿轮。

在更换齿轮时，应选用耐磨损、高强度的齿轮材料，并进行必要的校准工作。

4. 齿轮箱的清洁和防护：定期清洗齿轮箱，并对齿轮箱进行防护涂层处理，以防止锈蚀和损坏。

5. 振动监测和分析：安装振动传感器，对齿轮箱的振动信号进行监测和分析，及时发现故障的迹象，并采取相应的修复措施。

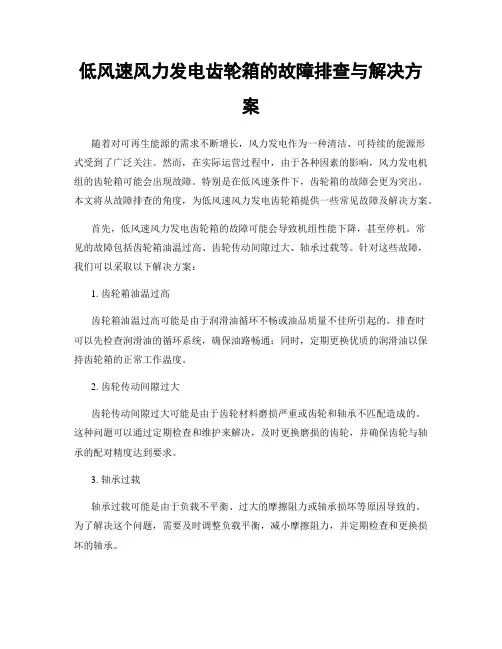

低风速风力发电齿轮箱的故障排查与解决方案随着对可再生能源的需求不断增长，风力发电作为一种清洁、可持续的能源形式受到了广泛关注。

然而，在实际运营过程中，由于各种因素的影响，风力发电机组的齿轮箱可能会出现故障。

特别是在低风速条件下，齿轮箱的故障会更为突出。

本文将从故障排查的角度，为低风速风力发电齿轮箱提供一些常见故障及解决方案。

首先，低风速风力发电齿轮箱的故障可能会导致机组性能下降，甚至停机。

常见的故障包括齿轮箱油温过高、齿轮传动间隙过大、轴承过载等。

针对这些故障，我们可以采取以下解决方案：1. 齿轮箱油温过高齿轮箱油温过高可能是由于润滑油循环不畅或油品质量不佳所引起的。

排查时可以先检查润滑油的循环系统，确保油路畅通；同时，定期更换优质的润滑油以保持齿轮箱的正常工作温度。

2. 齿轮传动间隙过大齿轮传动间隙过大可能是由于齿轮材料磨损严重或齿轮和轴承不匹配造成的。

这种问题可以通过定期检查和维护来解决，及时更换磨损的齿轮，并确保齿轮与轴承的配对精度达到要求。

3. 轴承过载轴承过载可能是由于负载不平衡、过大的摩擦阻力或轴承损坏等原因导致的。

为了解决这个问题，需要及时调整负载平衡，减小摩擦阻力，并定期检查和更换损坏的轴承。

除了以上常见的故障外，低风速风力发电齿轮箱还可能遇到一些其他问题。

例如，风轮的非均匀负荷或不对称风载荷可能导致齿轮箱受力不均匀，从而产生振动和噪音。

为了排查和解决这个问题，可以进行风轮动平衡测试，并根据测试结果进行调整。

此外，定期检查齿轮箱的润滑系统、冷却系统和密封系统，确保其正常工作，也是防止故障的重要措施。

在排查和解决低风速风力发电齿轮箱故障时，还需注意以下几点：1. 定期检查和维护定期检查风力发电机组的齿轮箱，包括油温、轴承状况、齿轮间隙等参数的检测。

同时，将维护工作纳入计划，定期对润滑系统、冷却系统等进行检查和维护，保持其正常运行状态。

2. 使用高品质的材料和零部件选用高品质的齿轮、轴承和润滑油等材料和零部件，可以提高齿轮箱的可靠性和使用寿命，降低故障率。

风电齿轮箱常见故障及处理摘要：风电机组中的齿轮箱是一个重要的机械部件，因此风电场运维人员熟练掌握常见故障分析处理方法，对降低风电机组受累时间，提高发电能力至关重要。

关键词：风电齿轮箱；故障；分析与处理1主齿轮箱基本结构介绍1.1 主齿轮箱（增速箱）、偏航齿轮箱（减速机）、变桨齿轮箱（减速机）1.2 主齿轮箱工作原理:风吹动叶片，叶片吹动轮毂，轮毂带动主轴，主轴驱动主齿轮箱,主齿轮箱的高速轴带动发电机转子转动，发电机发电，与电网并网发电2 主齿轮箱常见故障主齿轮箱设计使用寿命为20年，但是这是在理想条件下。

现实情况下，实际使用寿命可能与设计寿命会存在差异，而且由于使用方法、实际工况、维护条件等的不同，在齿轮箱运行过程中可能会出现故障。

2.1 渗漏油2.1.1空气滤清器是否通畅:若空气滤清器不通畅，则会造成齿轮箱内外部存在压力差，从而发生渗漏油故障。

2.1.2 各排油孔是否通畅:若油孔不通畅，则润滑油会在局部位置形成积累，从而出现渗漏油现象。

2.1.3 端盖处密封件损坏:端盖处密封件的主要作用就是防止润滑油从端盖处渗漏，若损坏，则必然导致齿轮箱渗漏油。

2.1.4 油压是否太大:检查润滑系统中溢流阀是否损坏。

2.1.5 箱体及端盖损坏:可检查是否有碰伤，螺栓是否有损坏。

2.1.6 液位:齿轮箱液位太高，导致渗漏现象,正常液位不得低于长形液位计的2/3，不得高于圆油标的1/2。

2.2 外部元器件损坏:由于使用工况及元器件设计使用寿命问题，可能造成元器件出现某些故障。

常见的易损元器件主要有以下几种：PT100、电加热器、压力表、液位传感器、压力传感器、油标2.3温度报警问题:可检查以下几个方面： PT100是否正常工作、喷油是否正常、高速轴对中有无问题、观测运行时齿轮箱的振动及噪音、检查温控阀是否损坏、检查冷却风扇清洁情况、检查齿轮箱内部情况2.4油标报警问题:可能为油位偏低，若油位正常依然报警，观察油标位置，若油浮沉底则可更换油浮或油位传感器，如果没有沉底但依然报警，则可检查控制系统。

风力发电机组齿轮箱故障分析及检修讲解风力发电机组是利用风能转化为电能的设备，其中齿轮箱是发电机组中重要的传动部件。

齿轮箱负责将风力转换为旋转力，并将其传递给发电机，使发电机能够产生电能。

然而，由于长时间的运转以及风力的影响，齿轮箱存在着一定的故障风险。

因此，了解齿轮箱的故障原因、分析方法以及检修技巧对于保障风力发电机组的正常运行非常重要。

齿轮箱故障的分析可以从以下几个方面展开：1.齿轮箱噪音异常：齿轮箱在运行时会产生一定的噪音，但如果噪音异常变大或频率异常变化，则可能是齿轮磨损或断齿的表现。

此时可以通过检查齿轮箱中的润滑油是否正常，通过观察润滑油中是否有金属颗粒，来判断齿轮是否磨损严重。

2.齿轮箱温升过高：齿轮箱在运行时会产生一定的热量，但如果温升过高，则可能是因为油温过高或润滑不良，导致齿轮磨损加剧。

此时可以通过检查润滑系统是否正常工作，及时更换润滑油并增加润滑剂的供给，以降低齿轮箱的温升。

3.齿轮箱振动异常：齿轮箱在运行时会产生一定的振动，但如果振动异常明显，则可能是因为齿轮箱本身结构松动或齿轮配合不良，导致振动加剧。

此时可以通过检查齿轮箱的固定结构是否稳固，及时修复松动的部件，并进行齿轮的重新配合。

4.齿轮箱漏油：齿轮箱在运行时会消耗一定的润滑油，但如果漏油现象明显或周期过短，则可能是油封密封不良或油封磨损导致的。

此时可以通过检查油封是否正常工作，并及时更换磨损严重的油封。

针对齿轮箱故障的检修，可以按照以下步骤进行：1.停机检查：当发现齿轮箱存在异常故障时，首先应该停止风力发电机组的运行，以免故障进一步恶化。

2.润滑油更换：检查润滑油的油质和量，如有必要可以进行润滑油更换。

同时，检查润滑系统是否正常工作，确保润滑油的供给正常。

3.齿轮箱分解：将齿轮箱的外壳拆除，仔细检查各个部件的磨损情况和结构是否松动。

对于严重磨损或断齿的齿轮，应及时更换。

4.润滑系统维护：对润滑系统进行维护，包括检查和更换润滑油、清洗油路、更换油封等。

风电齿轮箱主要故障形式及处理建议发布时间：2021-05-07T01:23:04.873Z 来源：《福光技术》2021年2期作者：卢小锐[导读] 现阶段，风电齿轮箱随着运行时间的延长存在明显的故障问题。

采埃孚（天津）风电有限公司 300402摘要：现阶段，风电齿轮箱随着运行时间的延长存在明显的故障问题。

本文主要对风电齿轮箱运行情况进行分析，明确阐述了风电齿轮箱存在的故障问题，并提出了相应的建议。

关键词：风电齿轮箱；故障诊断；处理建议一般来讲，风电齿轮箱结构十分复杂，当处于不同工况中，产生的振动现象也非常明显，和其他部件比较来看，齿轮箱经常发生故障现象，其故障占据风机故障的 1/5，再加上风机的地理位置非常偏僻，齿轮箱所在机舱有着极高的高度，这就导致齿轮箱发生故障问题之后，有效修复的成本极大。

1 风电齿轮箱的构造及运行原理1.1 风电齿轮箱的构造从风电齿轮箱的构造来讲，主要有齿轮箱箱体、齿轮传动部件、轴承以及润滑系统等，传动部件包含了行星架、输入轴、输出轴和太阳轮等，因为动力传动采取的方式不一样，因此，齿轮箱构造可以简单分为定轴齿轮传动、行星齿轮传动和两者结合的传动方式。

在这一阶段中，齿轮箱箱体具备的功能是为齿圈提供一定的支撑，将叶轮的转动力传输给输出轴，负责承受内部和外部的荷载力。

齿轮箱内部则是包含了行星轮以及定轴齿轮传动。

1.2 风电齿轮箱的基本运行原理受风力作用的影响，叶轮进行转动，轮毂转动带动了齿轮箱中的输入轴，以此带动行星架的转动，行星轮、内齿圈以及太阳轮相互啮合到一起，在完成自转的基础上还可以进行公转，等到完成第一轮增速以后，太阳轮带动同轮大齿轮和中间轴中的小齿轮相互啮合转动，进而确保第二级增速顺利完成，中间轴和输出轴之间的齿轮啮合转动便形成了第三级增速。

2 对于齿轮箱的振动测试分析某项风电场工作人员检查机组的时候了解到，B 机组运行处于异常状态，其中体现为机组振动情况比较明显，产生的噪声非常大，针对此种现象，工作人员逐渐增加了对于该项机组的监测次数，通过探究得出，此种现象一直持续几天都没有任何的改变。

风力发电机组齿轮箱故障分析及检修齿轮箱是风力发电机组中非常重要的一个组成部分，它起到传递风机机组运动和与发电机连接的作用。

由于齿轮箱工作环境的特殊性和长期工作的高负荷，它可能会遇到各种各样的故障。

本文将分析几种常见的齿轮箱故障以及相应的检修方法。

1.齿轮箱振动过大：振动过大是齿轮箱故障中最常见和最重要的问题之一、当齿轮箱振动过大时，会导致齿轮磨损加剧，同时也会对其他部件造成损害。

另外，振动过大还会影响系统的运行效率和可靠性。

检修方法：-检查齿轮箱支撑结构是否完好，并进行必要的修复或更换。

-检查齿轮箱内部的齿轮轴承是否磨损，如有需要及时更换。

-检查齿轮箱油液的质量和量是否符合要求，并及时更换。

-检查齿轮箱的齿轮间隙是否过大，如有需要及时调整。

2.齿轮磨损：齿轮箱中的齿轮长期工作，会导致齿轮表面磨损。

齿轮磨损不仅会影响齿轮传动的可靠性和效率，还会增加设备的噪音和振动。

检修方法：-检查齿轮箱内部的齿轮和齿轮轴承是否磨损严重，如有需要及时更换。

-检查齿轮箱的润滑系统是否正常工作，及时添加润滑剂。

-检查齿轮箱的齿轮间隙是否适当，如不适当需进行调整。

3.轴承故障：齿轮箱中的轴承是支撑齿轮和传递力的重要部件，长期工作会导致轴承磨损和损坏。

检修方法：-检查齿轮箱中的轴承是否磨损或损坏，如有需要及时更换。

-检查轴承安装是否正确，确保轴承在运行期间不会发生偏移或过紧。

4.油液问题：齿轮箱中的油液起到润滑和冷却作用，长期使用会导致油液老化和污染。

油液老化和污染会影响齿轮、轴承和密封件的寿命。

检修方法：-检查齿轮箱内部的油液质量和量是否正常，如有需要及时更换。

-定期清洗和更换油液过滤器，避免油液中的杂质对齿轮箱的影响。

5.密封问题：齿轮箱中的密封件是避免油液泄漏和防止外部杂质进入的重要部件，长期使用会导致密封件老化和损坏。

检修方法：-定期检查和更换齿轮箱的密封件，确保密封性能正常，避免油液泄漏和杂质进入。

总结：齿轮箱是风力发电机组中一个重要的组成部分，其故障会直接影响整个系统的运行效率和可靠性。

风力发电机组齿轮箱故障分析及检修分解齿轮箱是风力发电机组的核心部件之一，其主要功能是将风轮通过传动装置传递给发电机，以产生电能。

由于齿轮箱在长时间运转中承受着大负荷，容易出现故障，因此对于齿轮箱的故障分析及检修分解非常重要。

一、故障分析1.齿轮磨损：由于齿轮箱长时间高速运转，容易导致齿轮之间的磨损，如果磨损过大，会导致齿轮箱传动不稳，产生异响。

2.轴承损坏：齿轮箱中的轴承承受着极大的压力和摩擦，如果润滑不良或者长时间运转，会导致轴承损坏，从而导致齿轮箱工作不正常。

3.油封漏油：齿轮箱中的油封容易因为长时间使用或者质量问题导致漏油，这会导致齿轮箱内部润滑油减少，影响齿轮的润滑和工作效果。

4.齿轮箱内部异物：在齿轮箱长期运转过程中，由于各种原因，容易进入异物，如金属粉尘、灰尘等，这些异物会加剧齿轮磨损和轴承损坏。

二、检修分解1.卸下齿轮箱：首先需要将风力发电机组的叶片停止转动，并释放动力系统的压力，然后使用专业工具将齿轮箱卸下。

2.拆卸齿轮箱壳体：将齿轮箱的壳体螺栓依次松开，小心拆下齿轮箱壳体，避免损坏内部零件。

3.检查齿轮磨损情况：清洁齿轮箱内部，使用专业工具检查齿轮的磨损情况，如果磨损严重，需要更换新的齿轮。

4.检查轴承情况：拆卸齿轮箱内部的轴承，清洗并检查轴承的磨损情况，如果磨损严重，需要更换新的轴承。

5.更换油封：检查齿轮箱油封的密封情况，如果发现漏油，需要将旧的油封拆下并更换新的油封。

6.清理异物：彻底清理齿轮箱内的异物，包括金属粉尘、灰尘等，以保证齿轮箱的正常运转。

7.组装齿轮箱：将清洗过的齿轮、轴承重新组装到齿轮箱内，并按照正确的工装和顺序进行安装，最后紧固螺栓，确保齿轮箱的完整性和稳定性。

8.完善润滑系统：重新注入适量的润滑油，并确保油封的良好密封，防止油漏。

总结：对于风力发电机组的齿轮箱故障分析及检修分解，需要细致入微地检查齿轮、轴承、油封和异物等情况，及时进行更换和清理。

只有确保齿轮箱的正常运转，才能保证风力发电机组的高效工作。

风电齿轮箱的各部分失效与故障分析引言：随着可再生能源的快速发展，风能逐渐成为全球范围内的一种重要的可再生能源，而风电齿轮箱作为风力发电机组的核心部件，具有承担巨大负荷和高速旋转的特点。

然而，由于操作环境恶劣且长期运行，齿轮箱容易出现各种失效和故障。

一、齿轮失效1. 疲劳失效疲劳失效是由于重复应力作用下齿轮金属材料的疲劳断裂引起的。

这种失效通常发生在齿轮接触区域，在长时间高速旋转和不可预测的加载条件下，会在齿根处形成疲劳裂纹，最终导致齿轮断裂。

2. 磨损失效磨损是齿轮箱常见的一种失效形式，主要分为表面磨损和微观磨损。

表面磨损通常由于载荷过大、润滑不良或者颗粒污染引起，而微观磨损则是由于齿面摩擦和接触疲劳引起的。

3. 腐蚀失效腐蚀是由于介质中存在酸、碱或者其他化学物质，导致齿轮表面与润滑油发生化学反应而损坏的失效形式。

腐蚀会破坏齿轮的表面硬度，导致齿轮表面变薄，减小载荷传输能力，并可能引发其他类型的失效。

二、轴承失效1. 疲劳失效轴承疲劳失效是由于反复的加载引起轴承材料的裂纹形成和扩展。

这种失效通常在负荷高、转速快的情况下发生，长期运行会导致轴承表面的疲劳裂纹逐渐扩展，最终导致轴承失效。

2. 磨损失效轴承磨损是由于齿轮箱工作时产生的颗粒污染、不良润滑或由于杂质引起的磨损。

磨损会导致轴承零件间的摩擦增加，从而引发轴承的过早失效。

3. 温度失效高温会导致轴承材料的变形和热膨胀，进而损坏轴承的内部结构。

过高温度使轴承的润滑脂失效，从而导致轴承的寿命缩短。

三、油封失效油封是齿轮箱中非常关键的部件，主要用于防止润滑油泄漏以及防止灰尘和污染物进入齿轮箱。

油封失效通常由封口材料老化、密封面损坏或过度磨损引起。

失效的油封会导致润滑油泄漏和外界污染物进入齿轮箱，进而引发齿轮、轴承等更严重的故障。

四、齿轮箱振动失效振动是齿轮箱失效的重要标志，它可以预示齿轮、轴承和其它部件的故障。

齿轮箱振动失效可能由于不平衡、松动、轴承故障、齿轮磨损等原因引起。

风能发电机组齿轮箱故障诊断与维修风能发电机组齿轮箱是实现风能转换为电能的重要部件之一。

然而，长期运行和外部环境的影响可能导致齿轮箱出现故障，对风能发电系统的稳定性和可靠性造成威胁。

因此，及时准确地诊断和修复齿轮箱故障是保障风能发电系统正常运行的关键。

本文将从故障诊断方法和维修措施两个方面，探讨风能发电机组齿轮箱故障的解决方案。

一、故障诊断方法1. 故障预警系统故障预警系统是一种通过实时监测齿轮箱的振动、温度、压力等参数，判断齿轮箱是否存在故障并提前预警的技术。

通过安装传感器和数据采集装置，将齿轮箱的运行参数实时传输到监测中心，利用数据分析和故障诊断算法，及时发现和定位齿轮箱的故障，为后续的维修提供准确的信息。

2. 振动分析法振动分析法是一种常用的齿轮箱故障诊断方法。

通过在齿轮箱上安装振动传感器，实时监测齿轮箱的振动信号，并进行频谱分析和时域分析，可以判断齿轮的磨损程度、轴承的松动情况、齿轮箱内部的异物等故障类型。

振动分析法凭借其高效、准确的特点，在风能发电机组齿轮箱故障诊断中得到了广泛应用。

3. 热像仪检测热像仪检测是一种通过测量齿轮箱表面温度分布来判断齿轮的磨损和轴承的摩擦情况的方法。

通过在齿轮箱表面扫描热像仪，可以观察到齿轮箱中的温度异常区域，并对其进行进一步分析和诊断。

热像仪检测方法简单快捷，对齿轮箱内部结构没有破坏性，因此在风能发电机组齿轮箱故障的初步判断中具有先天优势。

二、维修措施1. 齿轮更换在齿轮箱出现磨损或破损的情况下，需要及时更换齿轮。

在更换过程中，需要严格按照齿轮箱的拆装标准和工艺要求进行操作，确保齿轮的安装位置和间隙的准确度，以避免因齿轮不合理的配合而引起的二次故障。

2. 轴承维修轴承是齿轮箱中常见的易损件之一，其损坏会导致齿轮箱的故障。

因此，在损坏的轴承需要维修时，需要将其拆卸下来进行检修，包括清洗、更换润滑油和密封件，以及重新安装和润滑。

3. 故障原因排查与解决对于其他类型的齿轮箱故障，例如异物进入、齿轮脱落等，需要通过仔细的排查和分析，找出故障的原因并制定相应的维修方案。
