第1章Multisim 10基本操作Multisim 10是IIT公司推出Multisim 2001之后的Multisim最新版本。
Multisim 10提供了全面集成化的设计环境，完成从原理图设计输入、电路仿真分析到电路功能测试等工作。
当改变电路连接或改变元件参数，对电路进行仿真时，可以清楚地观察到各种变化对电路性能的影响。
1.1 Multisim 10基本操作1.1.1 基本界面1.1.2 界面设置安装后初次使用Multisim10前，应该对Multisim10基本界面进行设置。
设置完成后可以将设置内容保存起来，以后再次打开软件就可以不必再作设置。
基本界面设置是通过主菜单中“选项”（Options）的下拉菜单进行的。
（1）单击主菜单中“选项”，将出现其下拉菜单如下左图所示：选其中的第一项“Global Preferences”，疳打开设置对话框如下右图所示：默认打开的“零件”选项下有4栏内容，“放置元件方式”栏，建议选中“连续放置元件”。
“符号标准”栏，建议选中“DIN”，即选取元件符号为欧洲标准模式。
以上两项设置完成后按“确定”按钮退出。
（2）仍在主菜单中“选项”，下拉菜单中，选中其第二项“Sheet Properties”，将出现对话框如下图所示：对话框默认打开的是“电路”选项页，它的“网络名字”栏中默认的选项为“全显示”，建议选择“全隐藏”。
然后按“确定”钮退出。
1.1.3文件基本操作与Windows常用的文件操作一样，Multisim10中也有：New--新建文件、Open--打开文件、Save--保存文件、Save As--另存文件、Print--打印文件、Print Setup--打印设置和Exit--退出等相关的文件操作。
以上这些操作可以在菜单栏“文件”（File）子菜单下选择命令，也可以应用快捷键或工具栏的图标进行快捷操作。
1.1.4 元器件基本操作常用的元器件编辑功能有：90 Clockwise--顺时针旋转90︒、90 CounterCW--逆时针旋转90︒、Flip Horizontal--水平翻转、Flip Vertical--垂直翻转、Component Properties--元件属性等。
Multisim10的基本使用Multisim10的基本使用---------电路的仿真测量学会在NI Multisim10虚拟电子实验平台调用测量元件和仪器仪表，并能设置和使用电流表、电压表、数字万用表、函数信号发生器、示波器和频率计。
知识准备Multisim10提供了种类齐全的测量工具和虚拟仪器仪表，它们的操作、使用、设置、连接和观测方法与真实仪器几乎完全相同，就好像在真实的实验室环境中使用仪器。
在仿真过程中，这些仪器能够非常方便地监测电路工作情况和对仿真结果进行显示及测量。
Multisim10提供了测量元件如电流表、电压表和探针可在如图1-46的测量元件工具栏中调用，或在元器件工具栏上打开“指示器”对话框中调用。

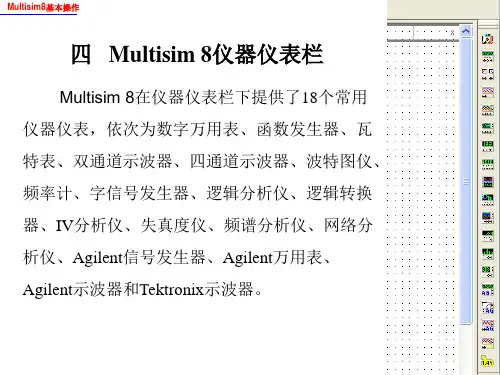

（a ）测量元件工具栏（b ）指示器对话框图1-46 调用测量元件的两种方法Multisim 10还提供了18种虚拟仪器仪表（数字万用表、函数信号发生器、功率计、双踪示波器、4踪示波器、波特图示仪、频率计、字发生器、逻辑分析仪、逻辑转换仪、I-V 特性分析仪、失真度分析仪、频谱分析仪、网络分析仪、安捷伦信号发生器、安捷伦万用表、安捷伦示波器、泰克示波器），1个实时测量探针，4种LabVIEW 采样仪器和1个电流检测探针，都可在如图1-47所示工具栏中找到。
图1-47 虚拟仪器仪表工具栏函数信号源双踪示波器波特图示仪I-V 特性分析仪逻辑转换仪安捷伦示波器频谱分析逻辑分析仪安捷伦万用表实时测量探针网络分析仪功率表泰克示波器字发生器失真度分析仪安捷伦信号源电流检测探针4种LabIEW 采样仪器数字万用表4踪示波器频率计指示器元件库在我们测量电流、电压时，常使用如图1-48所示是数字电流表、数字电压表和数字万用表来测量电流和电压。
Multisim10仿真环境同样可使用虚拟的数字电流表、数字电压表和数字万用表来测量电流、电压，如图1-49所示。
（a）数字电流表（b）数字电压表（c）数字万用表图1-48测量电流电压的实际仪表（a）数字电流表（b）数字电压表（c））数字万用表图1-49 Multisim10中虚拟电压、电流表和万用表如图1-50所示，测量电流时将电流表串联于电路中，测量电压时将电压表并联在电路或元件两端，对直流电有正负极之分，对交流电没有正负之分。
multisim 安培表
Multisim是一个电路仿真软件，用于设计和模拟电路。
安培表（Ammeter）是用于测量电流的仪表，通常在Multisim中用于测量电路中的电流值。
在Multisim中，您可以通过以下步骤添加安培表：
1.打开Multisim软件并打开您的电路图。
2.在工具栏上，点击“仪器”图标，这将打开一个下拉菜单。
3.在下拉菜单中，选择“Ammeter”选项。
4.点击您想要放置安培表的位置。
5.您现在应该能够看到安培表已经添加到了电路图中。
请注意，Multisim中的安培表只是一个模拟器，它不会真正测量实际的电流值。
它只是模拟了电流表的外观和行为，以便您可以在仿真中查看电流值。
Multisim是一款电路仿真软件，具有以下功能：
1.图形工作界面友好、直观，便于创建和定位电路。
2.为用户提供了数万种真实元器件和虚拟元器件。
3.软件不仅提供了如万用表、示波器等常用仪器，还提供了失真分析仪、频谱分析仪和网络分析仪等仪器，其功能与实际仪表相同。
4.可进行直流工作点分析、交流分析、直流扫描分析等十多种分析，这些分析方法基本能满足一般电子电路设计和分析的要求。
5.可对模拟、数字和数模混合电路进行仿真。
6.具有完美的兼容能力。
总的来说，Multisim的功能强大，可以满足各种电路设计和仿真的需求。
