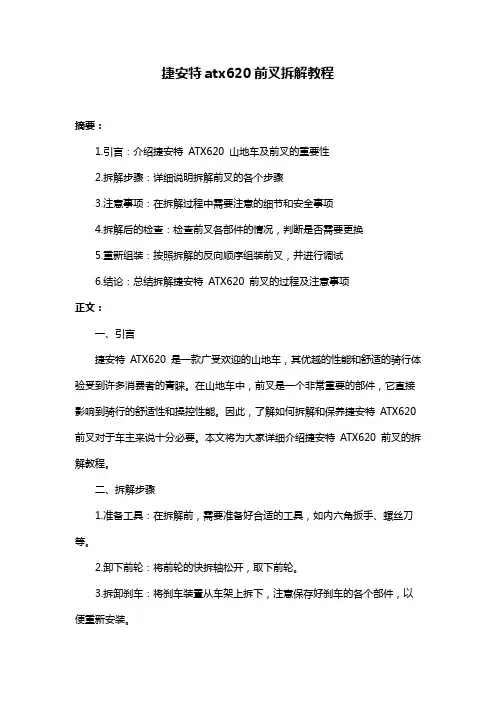

捷安特atx620前叉拆解教程摘要：1.引言：介绍捷安特ATX620 山地车及前叉的重要性2.拆解步骤：详细说明拆解前叉的各个步骤3.注意事项：在拆解过程中需要注意的细节和安全事项4.拆解后的检查：检查前叉各部件的情况，判断是否需要更换5.重新组装：按照拆解的反向顺序组装前叉，并进行调试6.结论：总结拆解捷安特ATX620 前叉的过程及注意事项正文：一、引言捷安特ATX620 是一款广受欢迎的山地车，其优越的性能和舒适的骑行体验受到许多消费者的青睐。

在山地车中，前叉是一个非常重要的部件，它直接影响到骑行的舒适性和操控性能。

因此，了解如何拆解和保养捷安特ATX620 前叉对于车主来说十分必要。

本文将为大家详细介绍捷安特ATX620 前叉的拆解教程。

二、拆解步骤1.准备工具：在拆解前，需要准备好合适的工具，如内六角扳手、螺丝刀等。

2.卸下前轮：将前轮的快拆轴松开，取下前轮。

3.拆卸刹车：将刹车装置从车架上拆下，注意保存好刹车的各个部件，以便重新安装。

4.拆卸前叉：使用内六角扳手松开车架上的螺丝，将前叉与车架分离。

5.拆卸前叉上盖：将前叉上盖与下盖分离，拆下前叉内部的螺丝和垫圈。

6.拆卸前叉腿：将前叉腿与上盖和下盖分离，拆下前叉腿内部的螺丝。

三、注意事项1.在拆解过程中，要注意轻拿轻放，避免对零部件造成损坏。

2.拆卸刹车时，要小心线管和刹车线的连接，避免线管断裂。

3.拆卸前叉腿时，要特别注意前叉轴承，避免在拆卸过程中造成轴承损坏。

四、拆解后的检查拆解完成后，可以对前叉的各部件进行检查，判断是否需要更换。

如：轴承、密封圈等。

五、重新组装1.按照拆解的反向顺序组装前叉，先将前叉腿与上盖和下盖组装在一起，并拧紧内部的螺丝。

2.将前叉与车架组装在一起，拧紧螺丝。

3.安装刹车，将刹车部件与车架连接，并调整刹车的松紧度。

4.安装前轮，将快拆轴插入前叉，并拧紧快拆轴。

5.调试前叉，检查前叉的性能，如：转向、减震等，确保拆解后前叉功能正常。

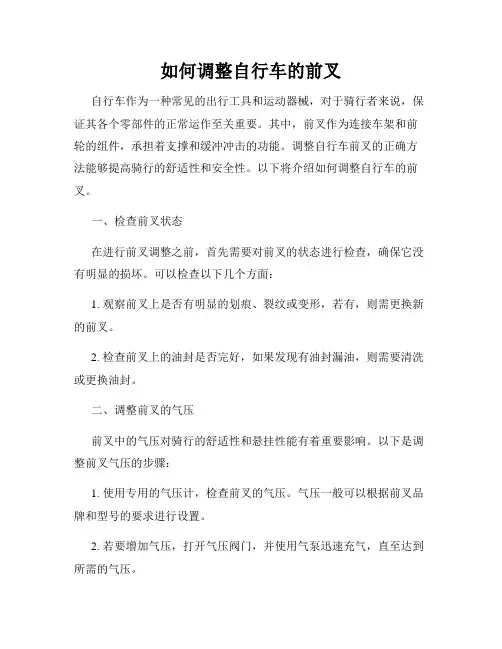

如何调整自行车的前叉自行车作为一种常见的出行工具和运动器械，对于骑行者来说，保证其各个零部件的正常运作至关重要。

其中，前叉作为连接车架和前轮的组件，承担着支撑和缓冲冲击的功能。

调整自行车前叉的正确方法能够提高骑行的舒适性和安全性。

以下将介绍如何调整自行车的前叉。

一、检查前叉状态在进行前叉调整之前，首先需要对前叉的状态进行检查，确保它没有明显的损坏。

可以检查以下几个方面：1. 观察前叉上是否有明显的划痕、裂纹或变形，若有，则需更换新的前叉。

2. 检查前叉上的油封是否完好，如果发现有油封漏油，则需要清洗或更换油封。

二、调整前叉的气压前叉中的气压对骑行的舒适性和悬挂性能有着重要影响。

以下是调整前叉气压的步骤：1. 使用专用的气压计，检查前叉的气压。

气压一般可以根据前叉品牌和型号的要求进行设置。

2. 若要增加气压，打开气压阀门，并使用气泵迅速充气，直至达到所需的气压。

3. 若要减小气压，先打开排气阀，然后按住前叉的底部，将前叉压缩，使部分气体排出。

根据需要，重复此过程，直至达到所需的气压。

三、调整前叉的行程行程是指前叉在悬挂运动过程中的压缩和弹性恢复的范围。

合适的行程可以提供舒适的骑行体验。

下面是行程的调整方法：1. 使用专用的行程调整旋钮或杠杆，将行程调整到所需的范围内。

一般来说，较硬的行程适合高速骑行和平坦路面，而较软的行程适合崎岖和颠簸的路面。

2. 在调整行程时，建议根据个人体验和骑行路况进行适当调整，以达到最佳效果。

四、校准前叉的阻尼阻尼是前叉在行程中通过控制油液流动来控制压缩和弹性恢复速度的机制。

以下是校准前叉阻尼的步骤：1. 根据前叉品牌和型号的要求，查找并调整前叉上的阻尼装置。

通常有包括压缩阻尼和回弹阻尼两个调节螺旋钮。

2. 通过调整压缩阻尼，可以控制前叉在压缩过程中的阻尼力度。

一般来说，较硬的阻尼适合较平坦的路面，较软的阻尼适合颠簸的路面。

3. 通过调整回弹阻尼，可以控制前叉在弹性恢复过程中的阻尼力度。

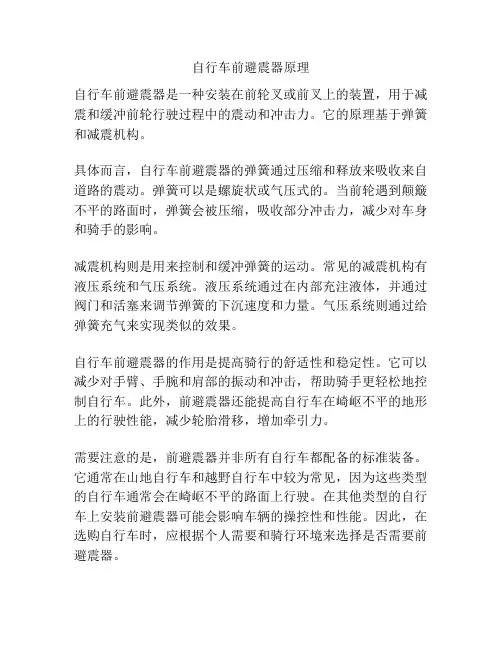

自行车前避震器原理
自行车前避震器是一种安装在前轮叉或前叉上的装置，用于减震和缓冲前轮行驶过程中的震动和冲击力。

它的原理基于弹簧和减震机构。

具体而言，自行车前避震器的弹簧通过压缩和释放来吸收来自道路的震动。

弹簧可以是螺旋状或气压式的。

当前轮遇到颠簸不平的路面时，弹簧会被压缩，吸收部分冲击力，减少对车身和骑手的影响。

减震机构则是用来控制和缓冲弹簧的运动。

常见的减震机构有液压系统和气压系统。

液压系统通过在内部充注液体，并通过阀门和活塞来调节弹簧的下沉速度和力量。

气压系统则通过给弹簧充气来实现类似的效果。

自行车前避震器的作用是提高骑行的舒适性和稳定性。

它可以减少对手臂、手腕和肩部的振动和冲击，帮助骑手更轻松地控制自行车。

此外，前避震器还能提高自行车在崎岖不平的地形上的行驶性能，减少轮胎滑移，增加牵引力。

需要注意的是，前避震器并非所有自行车都配备的标准装备。

它通常在山地自行车和越野自行车中较为常见，因为这些类型的自行车通常会在崎岖不平的路面上行驶。

在其他类型的自行车上安装前避震器可能会影响车辆的操控性和性能。

因此，在选购自行车时，应根据个人需要和骑行环境来选择是否需要前避震器。

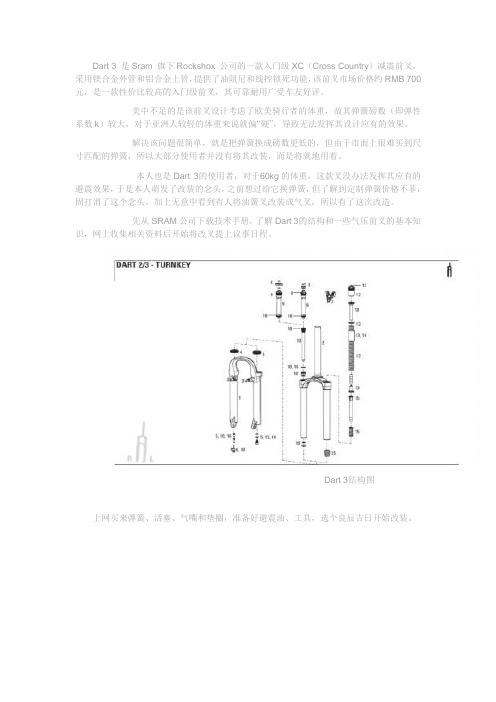

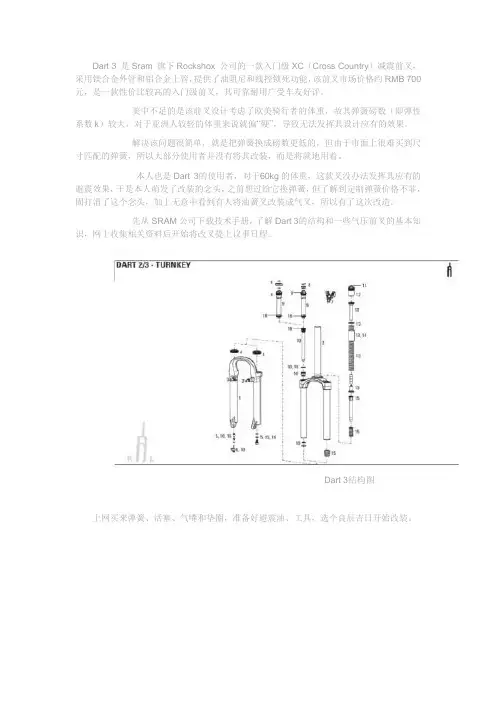

Dart 3 是Sram 旗下Rockshox 公司的一款入门级XC（Cross Country）减震前叉，采用镁合金外管和铝合金上管，提供了油阻尼和线控锁死功能，该前叉市场价格约RMB 700元，是一款性价比较高的入门级前叉，其可靠耐用广受车友好评。

美中不足的是该前叉设计考虑了欧美骑行者的体重，故其弹簧磅数（即弹性系数k）较大，对于亚洲人较轻的体重来说就偏“硬”，导致无法发挥其设计应有的效果。

解决该问题很简单，就是把弹簧换成磅数更低的，但由于市面上很难买到尺寸匹配的弹簧，所以大部分使用者并没有将其改装，而是将就地用着。

本人也是Dart 3的使用者，对于60kg的体重，这款叉没办法发挥其应有的避震效果，于是本人萌发了改装的念头，之前想过给它换弹簧，但了解到定制弹簧价格不菲，固打消了这个念头，加上无意中看到有人将油簧叉改装成气叉，所以有了这次改造。

先从SRAM公司下载技术手册，了解Dart 3的结构和一些气压前叉的基本知识，网上收集相关资料后开始将改叉提上议事日程。

Dart 3结构图上网买来弹簧、活塞、气嘴和垫圈，准备好避震油、工具，选个良辰吉日开始改装。

从左到右分别是内六角扳手、注射器、24mm 12角套筒、橡胶锤和铁锤。

将叉卸下，打开底部的2颗螺丝，叉筒左下（非龟兔调节）那个位置用一个长的螺丝上进去，然后用橡胶锤敲打，使内管和叉筒分离。

用24mm套筒打开预压调节的螺母，取出弹簧和连接杆，清楚残留的黄油，清洗尘封和叉筒。

取出来的弹簧、连杆和防打底弹簧。

将配件按图所示顺序放进内管。

（弹簧和垫圈表面要涂抹黄油，装入活塞时螺纹处要上黄油以免弄伤活塞的密封胶圈）加20ml避震油封住活塞。

拧紧气嘴。

装回叉筒，底部加避震油（阻尼那边是10ml,另外一边20ml）手术台一角使用感受：由于原来的防打底弹簧跟换成劲度系数更小的负压弹簧，所以会出现打底的情况，但将气压调低，阻尼调高以后有明显改善。

大学城中心湖赛道转了一圈，小震动比以前更加灵敏，颠簸路段车头基本不会跳离地面。

自行车避震系统知识点1. 引言自行车避震系统是一种重要的组件，它可以帮助骑行者减少由于路面不平造成的颠簸和震动，提供更加舒适的骑行体验。

本文将介绍自行车避震系统的工作原理、分类以及常见故障处理方法。

2. 自行车避震系统的工作原理自行车避震系统的工作原理可以简要概括为以下几个步骤：1.接收震动：自行车避震系统通常由弹簧和减震器组成，弹簧负责吸收路面震动，而减震器则通过压缩和释放弹簧来控制骑行者感受到的震动程度。

2.缓冲震动：当自行车遇到颠簸的路面时，避震系统会迅速响应，减少骑行者身体的颠簸感。

弹簧会压缩，减震器则通过阻尼材料的作用来控制弹簧的释放速度，从而实现缓冲作用。

3.平衡骑行：自行车避震系统的工作目标是在提供舒适骑行的同时保持骑行的稳定性。

减震器的阻尼特性需要经过调整，以确保自行车在遇到不平路面时仍能保持平稳的行驶。

3. 自行车避震系统的分类自行车避震系统可以根据其结构和位置进行分类，常见的分类包括前避震系统和后避震系统。

3.1 前避震系统前避震系统位于自行车前叉的上部，主要由前减震器组成。

它可以有效减少前轮遇到的颠簸和震动，提供更好的操控性和舒适性。

前避震系统通常适用于山地自行车、公路自行车等多种类型的自行车。

3.2 后避震系统后避震系统位于自行车后轮的上部，主要由后减震器组成。

它可以减少后轮在行驶过程中遇到的颠簸和震动，提供更好的骑行体验。

后避震系统通常适用于山地自行车、公路自行车以及电动自行车等。

4. 自行车避震系统常见故障处理方法自行车避震系统在长时间使用后可能会出现一些故障，下面介绍几种常见的故障及处理方法：4.1 弹簧过硬或过软如果避震系统的弹簧过硬或过软，骑行者可能会感受到更多的颠簸和震动。

解决方法是根据自身骑行需求调整避震系统的弹簧硬度或软度。

4.2 减震器缺油或漏油减震器缺油或漏油会导致避震系统失去正常的减震能力，影响骑行的舒适性。

解决方法是定期检查减震器的油封是否完好，并根据需要添加或更换润滑油。

自行车的前叉的安装方法1. 准备工作在安装自行车的前叉之前，我们需要准备以下工具和材料：- 一个能固定自行车的架子或者支架- 一个扳手和一把螺丝刀- 新的前叉- 碳排除工具- 自行车润滑剂2. 卸下原有的前叉首先，将自行车放在架子或者支架上，确保它的稳定。

然后，使用扳手将上管前的螺丝固定住，然后使用螺丝刀将前刹车卡住，以防止前刹车在卸下前叉时失控。

接下来，使用扳手解开连接上管的抱箍，然后小心地拿下之前固定在前叉上的所有零件，包括刹车线和变速器线。

在卸下所有零件之后，使用扳手拖下包围前叉的头管螺纹固定器。

3. 安装新的前叉在安装新的前叉之前，首先需要确保新前叉的长度和自行车原有的前叉长度是一致的。

如果两者不一致，当你骑行时可能会导致自行车前后不平衡。

如果需要适应，可以使用碳排除工具削减前刹车和变速器线的长度。

在确认了新前叉的长度之后，把新前叉的头管螺纹固定器接在头管上，并使用扳手固定。

接下来，将前刹车和变速器线接回新的前叉上。

确保所有的线都安全固定，并且没有缠绕在其他零件上。

4. 调整前叉和刹车线在安装了新的前叉之后，我们需要调整前叉的位置和刹车线的张力。

首先，通过旋转上管前的抱箍来调整前叉的位置。

确保前叉的位置与上管相切，并使前叉与车轮保持一致。

然后，解开刹车线的固定螺丝，并通过松紧刹车线调整刹车的张力。

确保刹车线不会松脱或太紧，使刹车正常工作。

5. 润滑和测试最后，使用自行车润滑剂给新前叉上的各个零件和联接点涂抹润滑剂。

这可以减少摩擦，提高自行车的性能和寿命。

在润滑后，将自行车从支架或者架子上解开，并进行一次简短的测试骑行。

确保前叉和刹车线都正常工作，并没有异常噪音或不稳定的现象。

结论安装自行车的前叉需要一些专业的工具和操作技巧。

在进行安装前，请确保具备一定的自行车维修经验或请专业技术人员进行操作。

如果你对自己的能力不够自信，最好找专业人士帮助你安装。

正确安装前叉对于骑行者的安全和骑行体验来说是非常重要的。

恭喜您購買新的Giant SXC 避震前叉。

為了讓您的Giant SXC 避震前叉維持為最佳能，在第一次使用Giant SXC避震前叉之前，請詳細閱讀本使用手冊，並請妥善保存本使用手冊作為未來参考。

本手冊包含重要安全、效能和服務資訊。

我們強烈建議您在第一次騎乘自行車前，完整閱讀捷安特使用者手冊。

完整的閱讀並確保你理解此說明書中的每一項說明，特別是「安全」的章節。

如有任何問題，請聯絡捷安特授權經銷商。

，禁用於下坡(DH)、自由騎乘(Free ride)或安裝至其他種類車輛。

• 請勿使用在電動車輛上。

• 請勿使用高壓清洗機沖洗本產品。

未依本說明書相關指示將造成產品損壞及影響您的保固。

• 忽略關於安全的指示可能造成嚴重傷害甚至死亡。

• 本產品限重：136kg ，包含騎士及配備，為安全起見，請勿超過此限重。

• 請勿自行拆解或是改裝避震前叉，自行拆解或改裝此前叉將取消您的保固。

• 請定期保養您的避震前叉，所有維修保養僅允許更換原廠零件。

嚴禁透過非捷安特授權經銷商進行零件更換、保養等一切行為將取消您的保固。

• 請遵守本說明書關於安裝、使用、維護以及保養的指示，以確保您能正確及安全的操作。

忽視這些指示可能導致嚴重傷害甚至死亡。

如果有任何問題，或者是不確定使用者手冊中所列的任何事項，請與您的當地捷安特授權經銷商連絡。

瞭解更多的資訊，請至捷安特網站：https:///global/manuals 瞭解更多捷安特相關訊息，請至捷安特官網：• 檢查剎車系統是否動作正常? 更多訊息請至以下網站：• Shimano: https:///#/• SRAM: https:///service• TRP: https:///downloads/• Tektro: https:///download.php?t=7• 若您不確定您的自行車裝配的碟煞規格，請與您的當地捷安特授權經銷商連絡• 檢查外胎是否充氣至設定胎壓?• 若您不確定您的自行車裝配的外胎規格，請與您的當地捷安特授權經銷商連絡• 檢查快拆是否完整的鎖緊?• 如果有任何問題，請與您的當地捷安特授權經銷商連絡• 檢查避震前叉外觀，是否有斷裂、破裂、彎曲等情況?• 若檢查有異常情況，請停止騎乘，請聯絡捷安特授權經銷商• 檢查避震前叉是否有漏油的情況?• 若檢查有異常情況，請停止騎乘，請聯絡捷安特授權經銷商• 檢查避震前叉氣壓是否打氣至設定氣壓?• 如果有任何問題，請與您的當地捷安特授權經銷商連絡• 檢查自行車上所有零件的螺絲是否已鎖固至標準扭力? 更多訊息請至以下網站：• 捷安特: https:///global/manuals• 如果有任何問題，請與您的當地捷安特授權經銷商連絡。

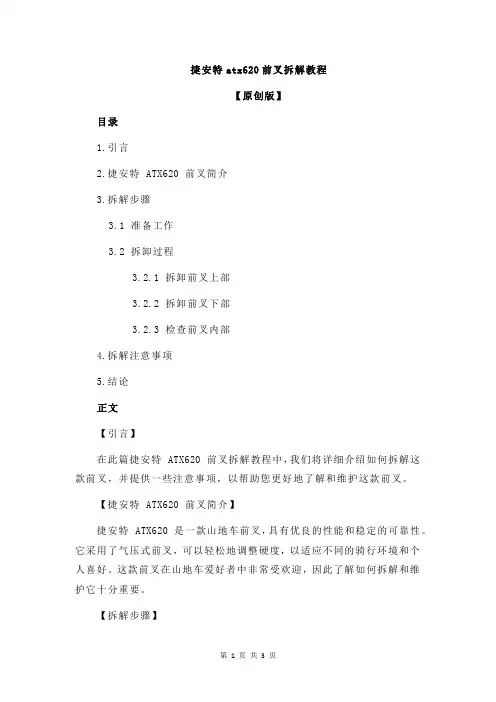

捷安特atx620前叉拆解教程【原创版】目录1.引言2.捷安特 ATX620 前叉简介3.拆解步骤3.1 准备工作3.2 拆卸过程3.2.1 拆卸前叉上部3.2.2 拆卸前叉下部3.2.3 检查前叉内部4.拆解注意事项5.结论正文【引言】在此篇捷安特 ATX620 前叉拆解教程中，我们将详细介绍如何拆解这款前叉，并提供一些注意事项，以帮助您更好地了解和维护这款前叉。

【捷安特 ATX620 前叉简介】捷安特 ATX620 是一款山地车前叉，具有优良的性能和稳定的可靠性。

它采用了气压式前叉，可以轻松地调整硬度，以适应不同的骑行环境和个人喜好。

这款前叉在山地车爱好者中非常受欢迎，因此了解如何拆解和维护它十分重要。

【拆解步骤】【准备工作】在开始拆解前，请确保您已经准备好以下工具：内六角扳手（不同尺寸）、一字扳手、螺丝刀、气压表和润滑油。

【拆卸过程】【3.2.1 拆卸前叉上部】首先，找到前叉上部的固定螺丝，使用内六角扳手将其拧松。

然后，将前叉上部从自行车上取下。

【3.2.2 拆卸前叉下部】接下来，拆卸前叉下部。

找到前叉下部的固定螺丝，使用内六角扳手将其拧松。

然后，将前叉下部从自行车上取下。

【3.2.3 检查前叉内部】现在，您可以查看前叉内部。

检查前叉内部的磨损情况，如发现有损坏的零件，需要及时更换。

此外，检查前叉的气压，确保其处于合适的气压范围内。

如果气压过低，需要打开气阀进行充气。

充气后，记得检查气压表，确保气压达到要求。

最后，可以为前叉涂抹适量的润滑油，以保证其正常运转。

【拆解注意事项】在拆解过程中，请注意以下几点：1.拆卸前，请确保您已经熟悉前叉的结构和零件，以免在拆解过程中造成不必要的损坏。

2.在拆卸和安装过程中，请轻拿轻放，避免猛烈撞击，以免损坏前叉零件。

3.在调整气压时，请确保气压表的准确性，以免充气过多或过少，影响前叉性能。

4.在涂抹润滑油时，请适量使用，避免过多或过少，以免影响前叉性能。

【结论】通过本篇捷安特 ATX620 前叉拆解教程，您应该已经了解了如何拆解和维护这款前叉。

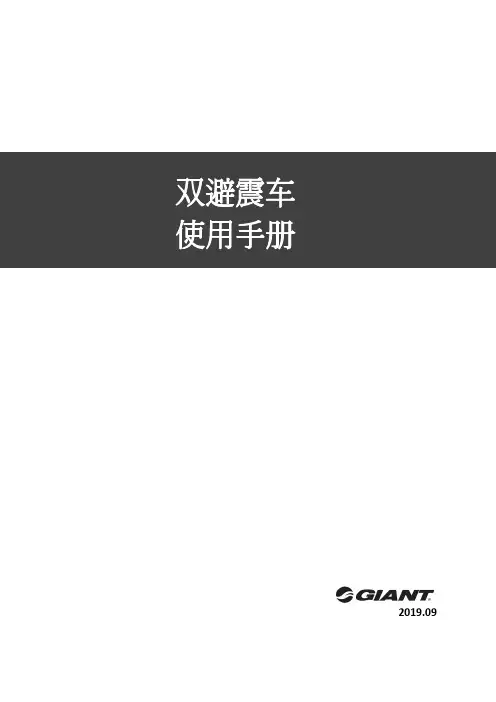

2019.09目录介绍3 3 3 34 4 4 45 5 5 56 67 8介绍基本术语 和避震器设置概念保固条款设定下压值设定避震器回弹设定踏板平台一般保养前避震行程 及 下压值设定油压弹簧前叉设定气压弹簧前叉设定避震器 下压值设定建议表后避震器设定指南油压弹簧避震器设定气压避震器设定气/油压 后避震器 及 回弹调整 避震器设定值后避震器 下压值建议设定值99 10 11MY20 bike models MY19 bike models MY18 bike models MY17 bike models11本手册旨在作为快速入门参考指南，帮助您熟悉新的GIANT全避震山地车架。

并不能替代自行车随附的一般自行车用户手册或避震器制造商的技术手册。

如果您没有收到这些手册，请联系您的GIANT授权经销商。

我们鼓励您在第一次骑行之前阅读所有与自行车及其避震组件有关的手册。

所有手册均包含有关自行车安全和操作的重要信息。

在骑行GIANT自行车之前，请参阅自行车附带的制造商技术信息，以获取有关避震功能和设置的特定详细信息。

如果您没有收到这些技术手册，请与GIANT 授权经销商联系。

如果您不理解快速入门说明或设置困难，请在骑GIANT自行车之前先咨询GIANT授权经销商。

仅GIANT Glory 型号自行车被设计用于双肩避震前叉。

在这些型号以外的任何GIANT自行车上使用双肩避震前叉会导致保修失效，并可能导致车架故障，从而导致人身伤亡。

GIANT Bicycle Inc.对使用双肩前叉对自行车和骑行者造成的损坏不承担任何责任。

基本术语 和 避震器设置概念条款•触底/Bottom Out：当后避震器或避震前叉（以下简称“避震器”）被完全压缩到底且所有避震器行程已被全数使用时。

压缩触底：震动对冲击的声响。

•阻尼/Damping：控制压缩或回弹速度的内部机制。

•PSI：每压力的 磅/平方英寸。

•回弹/Rebound：控制避震器回弹的速度，也是避震器回复的速度。
