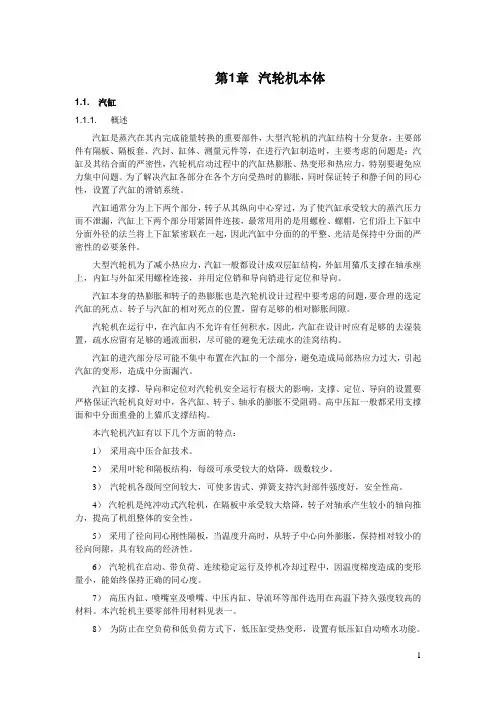

第1章汽轮机本体1.1. 汽缸1.1.1. 概述汽缸是蒸汽在其内完成能量转换的重要部件，大型汽轮机的汽缸结构十分复杂，主要部件有隔板、隔板套、汽封、缸体、测量元件等，在进行汽缸制造时，主要考虑的问题是：汽缸及其结合面的严密性，汽轮机启动过程中的汽缸热膨胀、热变形和热应力，特别要避免应力集中问题。
为了解决汽缸各部分在各个方向受热时的膨胀，同时保证转子和静子间的同心性，设置了汽缸的滑销系统。
汽缸通常分为上下两个部分，转子从其纵向中心穿过，为了使汽缸承受较大的蒸汽压力而不泄漏，汽缸上下两个部分用紧固件连接，最常用用的是用螺栓、螺帽，它们沿上下缸中分面外径的法兰将上下缸紧密联在一起，因此汽缸中分面的的平整、光洁是保持中分面的严密性的必要条件。
大型汽轮机为了减小热应力，汽缸一般都设计成双层缸结构，外缸用猫爪支撑在轴承座上，内缸与外缸采用螺栓连接，并用定位销和导向销进行定位和导向。
汽缸本身的热膨胀和转子的热膨胀也是汽轮机设计过程中要考虑的问题，要合理的选定汽缸的死点、转子与汽缸的相对死点的位置，留有足够的相对膨胀间隙。
汽轮机在运行中，在汽缸内不允许有任何积水，因此，汽缸在设计时应有足够的去湿装置，疏水应留有足够的通流面积，尽可能的避免无法疏水的洼窝结构。
汽缸的进汽部分尽可能不集中布置在汽缸的一个部分，避免造成局部热应力过大，引起汽缸的变形，造成中分面漏汽。
汽缸的支撑、导向和定位对汽轮机安全运行有极大的影响，支撑、定位、导向的设置要严格保证汽轮机良好对中，各汽缸、转子、轴承的膨胀不受阻碍。
高中压缸一般都采用支撑面和中分面重叠的上猫爪支撑结构。
本汽轮机汽缸有以下几个方面的特点：1）采用高中压合缸技术。
2）采用叶轮和隔板结构，每级可承受较大的焓降，级数较少。
3）汽轮机各级间空间较大，可使多齿式、弹簧支持汽封部件强度好，安全性高。
4）汽轮机是纯冲动式汽轮机，在隔板中承受较大焓降，转子对轴承产生较小的轴向推力，提高了机组整体的安全性。
