控制系统校正技巧

控制系统的校正是确保其性能和准确性的关键步骤。在工业和自动化领域中，控制系统的稳定性和精度对于操作和监控过程至关重要。本文将介绍一些控制系统校正的技巧，以帮助确保系统的可靠性和可操作性。

1. 定义校正目标

在进行控制系统校正之前，明确定义校正目标非常重要。校正目标可以根据系统的特定需求和要求来确定。例如，校正目标可以是确保输出信号精确度在某个特定范围内，或者是对系统进行故障诊断和调试。

2. 确定校正方法

根据系统的类型和校正目标，选择合适的校正方法。常见的校正方法包括手动校正和自动校正。手动校正通常需要人工干预和调整，而自动校正可以通过仪器和软件来实现，提高效率和准确性。

3. 测量和分析

在进行校正之前，需要先测量和分析系统的输出信号。使用传感器和仪器来获取系统的实际输出值，并将其与理论或期望值进行比较。通过分析测量结果，可以确定系统是否需要校正调整以及调整的幅度。

4. 调整参数 校正的一种常见方法是通过调整系统的参数来实现。参数调整可以分为两种方式，即开环和闭环调整。开环调整是在测量信号的基础上直接调整系统参数，而闭环调整则是反馈控制，根据实际输出调整系统参数。根据实际情况选择合适的调整方式，并依据测量结果进行适当的参数调整。

5. 验证和记录

校正过程完成后，需要进行验证和记录。验证校正的结果，确保系统输出符合预期并满足校正目标。记录校正的详细信息，包括校正方法、参数调整值、测量结果等。这些记录对于未来的维护和调试非常有用，并可作为参考。

6. 定期维护

控制系统的校正不应该只是一次性的任务，而应该是一个定期维护的过程。随着时间的推移，系统的参数和性能可能会发生变化，因此定期校正和调整是保持系统准确性和稳定性的关键。制定维护计划，并按照计划执行校正和调整。

结论

控制系统校正是确保系统性能和准确性的必要步骤。通过明确校正目标、选择合适的校正方法、测量和分析、调整参数、验证和记录以及定期维护，可以保证控制系统的可靠性和稳定性。掌握控制系统校正的技巧，能够提高系统操作和监控的效率，并确保工业和自动化过程的顺利进行。

合集下载

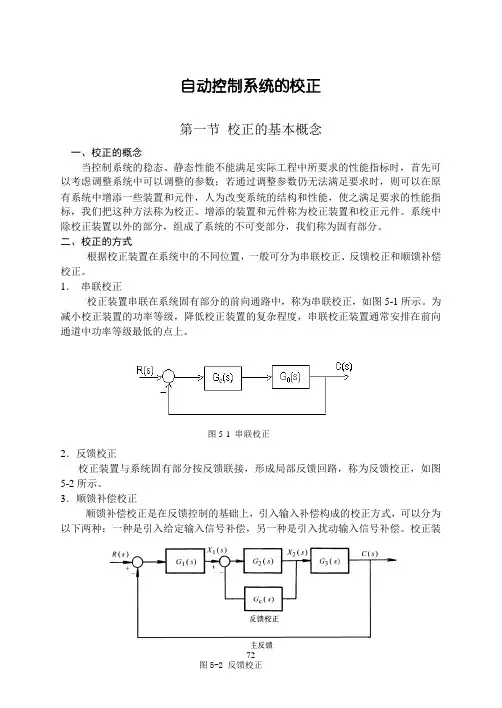

自动控制系统的校正
