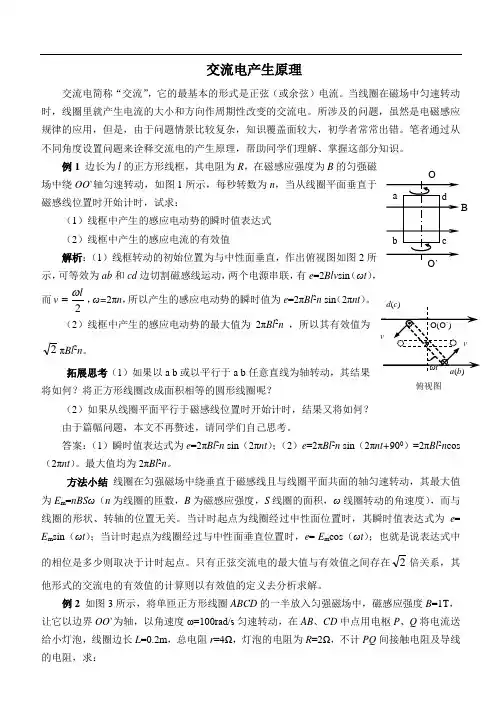

交流电产生原理

交流电简称“交流”，它的最基本的形式是正弦（或余弦）电流。当线圈在磁场中匀速转动时，线圈里就产生电流的大小和方向作周期性改变的交流电。所涉及的问题，虽然是电磁感应规律的应用，但是，由于问题情景比较复杂，知识覆盖面较大，初学者常常出错。笔者通过从不同角度设置问题来诠释交流电的产生原理，帮助同学们理解、掌握这部分知识。

例1 边长为l的正方形线框，其电阻为R，在磁感应强度为B的匀强磁场中绕OO`轴匀速转动，如图1所示，每秒转数为n，当从线圈平面垂直于磁感线位置时开始计时，试求：

（1）线框中产生的感应电动势的瞬时值表达式

（2）线框中产生的感应电流的有效值

解析：（1）线框转动的初始位置为与中性面垂直，作出俯视图如图2所示，可等效为ab和cd边切割磁感线运动，两个电源串联，有e=2Blvsin（ωt），而2lv，ω=2πn，所以产生的感应电动势的瞬时值为e=2πBl2n sin（2πnt）。

（2）线框中产生的感应电动势的最大值为2πBl2n

，所以其有效值为2πBl2n。

拓展思考（1）如果以a b或以平行于a b任意直线为轴转动，其结果将如何？将正方形线圈改成面积相等的圆形线圈呢？

（2）如果从线圈平面平行于磁感线位置时开始计时，结果又将如何？

由于篇幅问题，本文不再赘述，请同学们自己思考。

答案：（1）瞬时值表达式为e=2πBl2n sin（2πnt）；（2）e=2πBl2n sin（2πnt+900）=2πBl2ncos（2πnt）。最大值均为2πBl2n。

方法小结 线圈在匀强磁场中绕垂直于磁感线且与线圈平面共面的轴匀速转动，其最大值为Em=nBSω（n为线圈的匝数，B为磁感应强度，S线圈的面积，ω线圈转动的角速度），而与线圈的形状、转轴的位置无关。当计时起点为线圈经过中性面位置时，其瞬时值表达式为e=

Emsin（ωt）；当计时起点为线圈经过与中性面垂直位置时，e= Emcos（ωt）；也就是说表达式中的相位是多少则取决于计时起点。只有正弦交流电的最大值与有效值之间存在2倍关系，其他形式的交流电的有效值的计算则以有效值的定义去分析求解。

正弦交流电万用表直流档测量值

1. 引言

在电气工程和电子学领域，正弦交流电的测量是一项基本的任务。万用表是一种常用的测量工具，它可以测量电压、电流和电阻等参数。然而，在使用万用表进行测量时，我们需要注意到万用表的直流档和交流档之间的差异。本文将深入探讨如何使用正弦交流电进行万用表的直流档测量，并解释测量值的含义和适用范围。

2. 正弦交流电的特性

正弦交流电是一种周期性变化的电信号，其电压和电流值随时间呈正弦函数变化。这种电信号的特点在于其幅度、频率和相位。幅度表示电信号的峰值大小，频率表示信号的周期性，而相位表示信号在某一时刻的状态。

3. 万用表的直流档和交流档

万用表通常有直流档和交流档两个模式，用于测量不同类型的电信号。直流档适用于测量直流电信号，而交流档适用于测量正弦交流电信号。在测量正弦交流电时，我们需要选择万用表的交流档以获得准确的测量结果。

4. 正弦交流电的万用表直流档测量方法

当我们需要测量正弦交流电信号的直流分量时，可以使用万用表的直流档进行测量。具体方法如下：

4.1 将万用表的旋钮选择至直流档位。

4.2 将测量引线的红色引线插入万用表的正极口，黑色引线插入负极口。

4.3 将引线的另一端分别连接到被测电路的正极和负极。

4.4 读取万用表的数值，即为正弦交流电信号的直流分量值。

5. 测量值的含义和适用范围

使用万用表直流档测量的结果是正弦交流电信号的直流分量值。这个测量值反映了正弦交流电信号在时间上的平均值。

然而，需要注意的是，万用表的直流档只能测量正弦交流电信号的直流分量，不能测量交流分量。在使用万用表进行测量时，我们需要了解被测正弦交流电信号的特性，并将结果与实际情况相结合进行判断和分析。

6. 个人观点和理解

通过本文的学习，我对正弦交流电的万用表直流档测量方法有了更深入的理解。我认为，在电子工程师和科研人员的日常工作中，了解如何正确使用万用表进行正弦交流电的测量是非常重要的。我们也需要注意测量范围和测量误差，以确保测量结果的准确性。

万用表交流电档位

万用表是电工、电子工程师和爱好者常用的测量工具之一，其交流电测量功能在实际工作中至关重要。本文将深入探讨万用表交流电档位的原理、使用方法以及在测量中需要注意的事项，旨在提高使用者对交流电测量的理解和操作水平。

一、引言

万用表是一种多功能测量工具，广泛应用于电子电工领域。在测量电路中，交流电的测量是非常常见的操作，因此了解和正确使用万用表的交流电档位至关重要。

二、交流电测量的原理

交流电的特点： 与直流电不同，交流电是周期性变化的电流，其方向和大小随时间而变化。

交流电档位： 万用表通常提供交流电测量的档位，包括电压档位和电流档位。电压档位用于测量电路中的交流电压，而电流档位用于测量电路中的交流电流。

三、使用方法

选择正确的档位： 在进行交流电测量之前，需要选择适当的电压或电流档位。选择过高的档位可能导致测量不准确，选择过低的档位可能损坏仪表。

连接方式： 将测量引线正确连接到仪表的交流电输入端。通常，黑色引线连接到 COM（Common）端，红色引线连接到电压或电流测量的相应输入端。

读数和记录： 在测量过程中，注意读数的单位和精度。对于电压测量，读数通常以伏特（V）为单位，而电流测量以安培（A）为单位。

四、注意事项

频率范围： 一些交流电测量可能需要考虑频率范围，特别是在测量高频电路时。确保选择的档位适用于待测交流电的频率。

安全操作： 在测量过程中，遵循安全操作规程，确保引线正确连接，避免触及带电部分，以防止电击和仪表损坏。

注意波形形状： 有些测量可能需要考虑交流电的波形形状，特别是非正弦波形。在此情况下，需要选择适用于非正弦波的测量档位。

五、实际应用场景

电源测量： 用于测量交流电源的电压和电流，确保电源的稳定性和安全性。

电器设备测量： 在电器设备中，用于检测交流电压和电流，以确保设备正常工作。

电路故障排查： 用于检测电路中的交流信号，帮助定位电路故障。

交流电的测量原理

交流电的测量原理主要涉及到电流和电压的测量。在交流电路中，电流和电压都是随时间变化的，因此需要采用特定的方法才能准确测量。

电流的测量原理一般采用电流互感器或电流表进行。电流互感器通过电流变压器的原理，将高电流变为低电流，从而测量出电路中的电流值。而电流表则通过它的内部电流计或电流线圈测量电路中的电流。电流表通过电流流过导线产生的磁场来测量电流值。根据安培力的原理，当电流通过电流线圈时，会产生一个力矩，使得测量指针偏转，从而测量出电流值。

电压的测量原理一般采用电压表或示波器进行。电压表通过其内部的电压计或电压线圈测量电路中的电压值。电压表测量电压的原理与电流表类似，通过电压作用在电压线圈上产生的力矩来测量电压值。而示波器则通过观察电压信号的波形图来测量电压值。示波器可以将交流电信号转换为瞬时波形，从而观察到电压的振幅、频率和相位等特征。

综上所述，交流电的测量原理主要涉及到电流互感器、电流表、电压表和示波器等仪器的使用，通过测量电流和电压的变化来获取交流电路中的相关信息。
