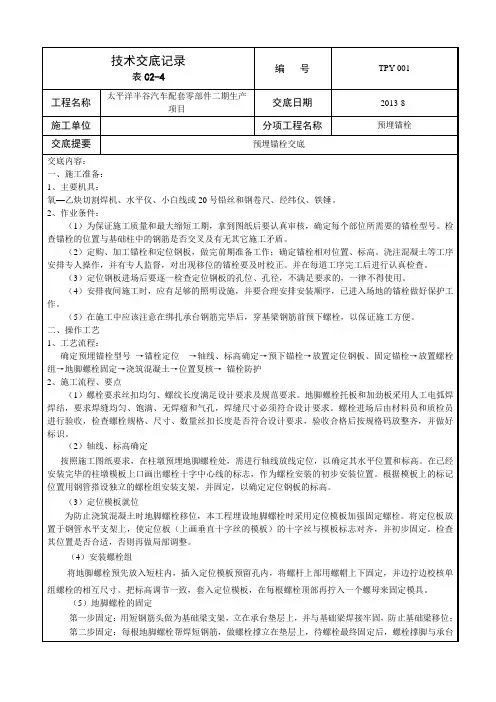

地脚螺栓安装技术交底

技术交底记录

表C2-4 编 号 TPY-001

工程名称 太平洋半谷汽车配套零部件二期生产项目 交底日期 2013-8-

施工单位 分项工程名称 预埋锚栓

交底提要 预埋锚栓交底

交底内容：

一、施工准备：

1、主要机具：

氧—乙炔切割焊机、水平仪、小白线或20号铅丝和钢卷尺、经纬仪、铁锤。

2、作业条件：

（1）为保证施工质量和最大缩短工期，拿到图纸后要认真审核，确定每个部位所需要的锚栓型号。检查锚栓的位置与基础柱中的钢筋是否交叉及有无其它施工矛盾。

（2）定购、加工锚栓和定位钢板，做完前期准备工作；确定锚栓相对位置、标高。浇注混凝土等工序安排专人操作，并有专人监督，对出现移位的锚栓要及时校正。并在每道工序完工后进行认真检查。

（3）定位钢板进场后要逐一检查定位钢板的孔位、孔径，不满足要求的，一律不得使用。

（4）安排夜间施工时，应有足够的照明设施，并要合理安排安装顺序，已进入场地的锚栓做好保护工作。

（5）在施工中应该注意在绑扎承台钢筋完毕后，穿基梁钢筋前预下螺栓，以保证施工方便。

二、操作工艺

1、工艺流程：

确定预埋锚栓型号 →锚栓定位 →轴线、标高确定→预下锚栓→放置定位钢板、固定锚栓→放置螺栓组→地脚螺栓固定→浇筑混凝土→位置复核→ 锚栓防护

2、施工流程、要点

（1）螺栓要求丝扣均匀、螺纹长度满足设计要求及规范要求。地脚螺栓托板和加劲板采用人工电弧焊焊结，要求焊缝均匀、饱满、无焊瘤和气孔，焊缝尺寸必须符合设计要求。螺栓进场后由材料员和质检员进行验收，检查螺栓规格、尺寸、数量丝扣长度是否符合设计要求，验收合格后按规格码放整齐，并做好标识。

（2）轴线、标高确定

按照施工图纸要求，在柱墩预埋地脚螺栓处，需进行轴线放线定位，以确定其水平位置和标高。在已经安装完毕的柱墩模板上口画出螺栓十字中心线的标志，作为螺栓安装的初步安装位置。根据模板上的标记位置用钢管搭设独立的螺栓组安装支架，并固定，以确定定位钢板的标高。

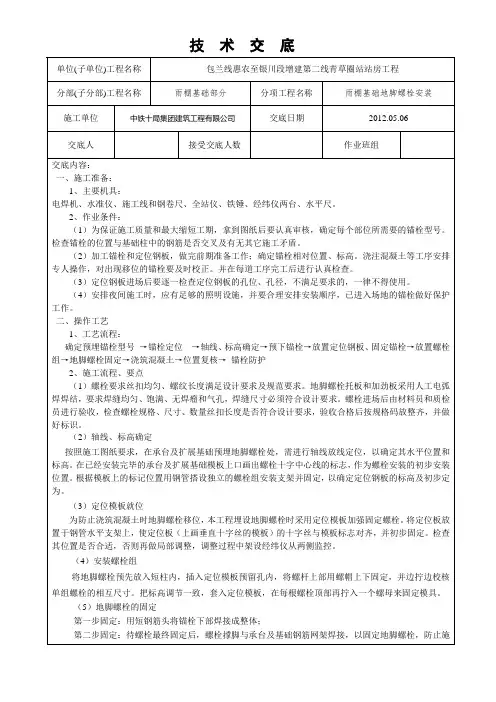

技 术 交 底

单位(子单位)工程名称 包兰线惠农至银川段增建第二线青草圈站站房工程

分部(子分部)工程名称 雨棚基础部分 分项工程名称 雨棚基础地脚螺栓安装

施工单位 中铁十局集团建筑工程有限公司 交底日期 2012.05.06

交底人 接受交底人数 作业班组

交底内容：

一、施工准备：

1、主要机具：

电焊机、水准仪、施工线和钢卷尺、全站仪、铁锤、经纬仪两台、水平尺。

2、作业条件：

（1）为保证施工质量和最大缩短工期，拿到图纸后要认真审核，确定每个部位所需要的锚栓型号。检查锚栓的位置与基础柱中的钢筋是否交叉及有无其它施工矛盾。

（2）加工锚栓和定位钢板，做完前期准备工作；确定锚栓相对位置、标高。浇注混凝土等工序安排专人操作，对出现移位的锚栓要及时校正。并在每道工序完工后进行认真检查。

（3）定位钢板进场后要逐一检查定位钢板的孔位、孔径，不满足要求的，一律不得使用。

（4）安排夜间施工时，应有足够的照明设施，并要合理安排安装顺序，已进入场地的锚栓做好保护工作。

二、操作工艺

1、工艺流程：

确定预埋锚栓型号 →锚栓定位 →轴线、标高确定→预下锚栓→放置定位钢板、固定锚栓→放置螺栓组→地脚螺栓固定→浇筑混凝土→位置复核→ 锚栓防护

2、施工流程、要点

（1）螺栓要求丝扣均匀、螺纹长度满足设计要求及规范要求。地脚螺栓托板和加劲板采用人工电弧焊焊结，要求焊缝均匀、饱满、无焊瘤和气孔，焊缝尺寸必须符合设计要求。螺栓进场后由材料员和质检员进行验收，检查螺栓规格、尺寸、数量丝扣长度是否符合设计要求，验收合格后按规格码放整齐，并做好标识。

（2）轴线、标高确定

按照施工图纸要求，在承台及扩展基础预埋地脚螺栓处，需进行轴线放线定位，以确定其水平位置和标高。在已经安装完毕的承台及扩展基础模板上口画出螺栓十字中心线的标志，作为螺栓安装的初步安装位置。根据模板上的标记位置用钢管搭设独立的螺栓组安装支架并固定，以确定定位钢板的标高及初步定为。

济宁市铁翔机械设备有限公司

1使用前请仔细阅读说明书地脚螺栓产品介绍济宁市铁翔机械设备有限公司

2一、产品概述：地脚螺栓，这种螺栓的作用就是将机器固定在地面上用的。因为它具有较强的稳固性，所以我们经常看到它应用在桥梁、矿山、铁路、公路、电力企业、水泥厂、汽车、摩托、塔吊、锅炉钢结构、大跨度钢结构以及大型建筑等上面。地脚螺栓的作用显而易见，是很重要的，我们来了解一下地脚螺栓的具体情况吧。首先来了解一下地脚螺栓的制作材料，一般是用Q235、Q345来制作地脚螺栓。Q345（也就是螺纹钢）的强度比较大，所以做螺母的丝扣没有用光圆的简单。如果是埋置光圆地脚螺栓的话，埋置的深度大概为是螺栓直径的25倍，当然最后还需要做一个90度角长大约12cm的弯钩。有可能碰到螺栓的直径太大（比如45mm）这样埋置的深度就会比较大，这个时候就需要在地脚螺栓的顶部焊接一块方板（也就是做一个大头，不过这个也是要符合规定的）。为什么安装地脚螺丝需要有埋置深度以及角度的要求呢？这一切都是为了确保地脚螺栓与基础的摩擦力，防止地脚螺栓被拔出破坏。平时工程人员所说的地脚螺栓的抗拉能力又是怎么回事呢？其实地脚螺栓的抗拉能力即圆钢本身的抗拉能力，所以地脚螺栓的抗拉能力值等于截面面积乘以抗拉强度设计值（140MPa）,计算出来的值就是设计时所允许的抗拉承载力。抗拉承载力有两个值，一个是允许抗拉承载力另一个是极限抗拉力。因为我们工程设计时是需要控制在安全范围内，因此我们允许抗拉力的值要小于极限抗拉力值。（极限抗拉力=螺纹有效面积*钢材的抗拉强度，其中Q235抗拉强度是235MPa）

SH/T 3543-G111

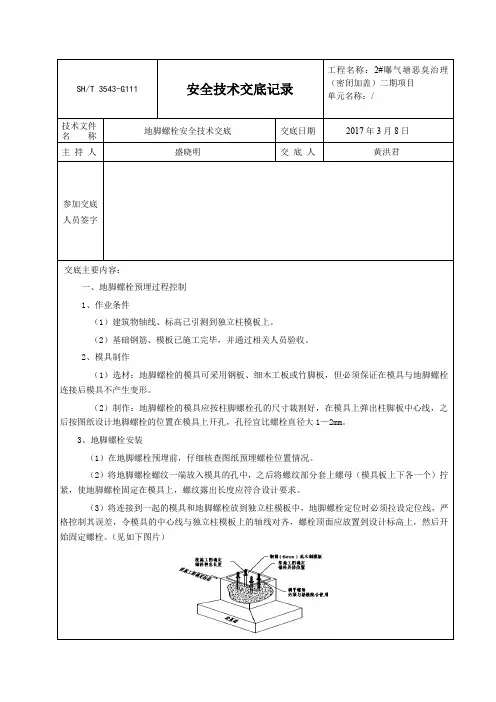

安全技术交底记录 工程名称：2#曝气塘恶臭治理（密闭加盖）二期项目

单元名称：/

技术文件名 称 地脚螺栓安全技术交底 交底日期 2017年3月8日

主 持 人 盛晓明 交 底 人 黄洪君

参加交底人员签字

交底主要内容：

一、地脚螺栓预埋过程控制

1、作业条件

（1）建筑物轴线、标高已引测到独立柱模板上。

（2）基础钢筋、模板已施工完毕，并通过相关人员验收。

2、模具制作

（1）选材：地脚螺栓的模具可采用钢板、细木工板或竹脚板，但必须保证在模具与地脚螺栓连接后模具不产生变形。

（2）制作：地脚螺栓的模具应按柱脚螺栓孔的尺寸裁割好，在模具上弹出柱脚板中心线，之后按图纸设计地脚螺栓的位置在模具上开孔，孔径宜比螺栓直径大1—2mm。

3、地脚螺栓安装

（1）在地脚螺栓预埋前，仔细核查图纸预埋螺栓位置情况。

（2）将地脚螺栓螺纹一端放入模具的孔中，之后将螺纹部分套上螺母（模具板上下各一个）拧紧，使地脚螺栓固定在模具上，螺纹露出长度应符合设计要求。

（3）将连接到一起的模具和地脚螺栓放到独立柱模板中，地脚螺栓定位时必须拉设定位线，严格控制其误差，令模具的中心线与独立柱模板上的轴线对齐，螺栓顶面应放置到设计标高上，然后开始固定螺栓。（见如下图片）

（4）采用焊接的方法将地脚螺栓固定在基础主钢筋上并与模板可靠支撑以免螺栓移动。螺栓固定的原则是在基础浇筑混凝土时，螺栓位置不能移动。

（5）地脚螺栓全部电焊完毕用经纬仪及水准仪测其上下左右偏差情况，不合要求立即校正。

（6）在固定好螺栓之后，将模具卸下，用胶带、塑料布或其它柔软材料将地脚螺栓中螺纹部分包裹, 以防浇筑混凝土时将螺纹部分污染。

（7）在混凝土浇筑过程中，应设专人对地脚螺栓进行看护，以防止浇筑混凝土时触动螺栓。

（8）砼凝固前应再次复测移动情况，并及时校正。

（9）螺帽请保管好，钢结构安装时需要移交给钢结构单位。
