雨水收集利用系统施工方案

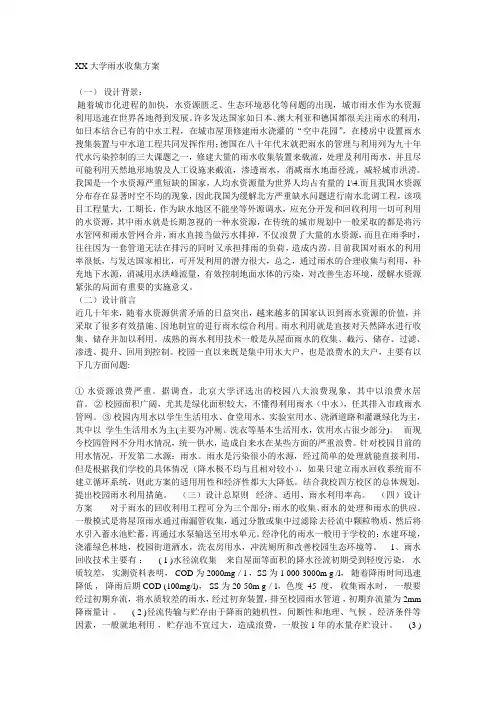

XX大学雨水收集方案

（一） 设计背景：

随着城市化进程的加快，水资源匮乏、生态环境恶化等问题的出现，城市雨水作为水资源利用迅速在世界各地得到发展。许多发达国家如日本、澳大利亚和德国都很关注雨水的利用，如日本结合已有的中水工程，在城市屋顶修建雨水浇灌的“空中花园”，在楼房中设置雨水搜集装置与中水道工程共同发挥作用；德国在八十年代末就把雨水的管理与利用列为九十年代水污染控制的三大课题之一，修建大量的雨水收集装置来载流，处理及利用雨水，并且尽可能利用天然地形地貌及人工设施来截流，渗透雨水，消减雨水地面径流，减轻城市洪涝。我国是一个水资源严重短缺的国家，人均水资源量为世界人均占有量的1\4.而且我国水资源分布存在显著时空不均的现象，因此我国为缓解北方严重缺水问题进行南水北调工程，该项目工程量大，工期长，作为缺水地区不能坐等外源调水，应充分开发和回收利用一切可利用的水资源，其中雨水就是长期忽视的一种水资源，在传统的城市规划中一般采取的都是将污水管网和雨水管网合并，雨水直接当做污水排掉，不仅浪费了大量的水资源，而且在雨季时，往往因为一套管道无法在排污的同时又承担排雨的负荷，造成内涝。目前我国对雨水的利用率很低，与发达国家相比，可开发利用的潜力很大，总之，通过雨水的合理收集与利用，补充地下水源，消减用水洪峰流量，有效控制地面水体的污染，对改善生态环境，缓解水资源紧张的局面有重要的实施意义。

（二）设计前言

近几十年来，随着水资源供需矛盾的日益突出，越来越多的国家认识到雨水资源的价值，并采取了很多有效措施、因地制宜的进行雨水综合利用。雨水利用就是直接对天然降水进行收集、储存并加以利用。成熟的雨水利用技术一般是从屋面雨水的收集、截污、储存、过滤、渗透、提升、回用到控制。校园一直以来既是集中用水大户，也是浪费水的大户，主要有以下几方面问题:

① 水资源浪费严重。据调查，北京大学评选出的校园八大浪费现象，其中以浪费水居首。 ② 校园面积广阔，尤其是绿化面积较大，不懂得利用雨水（中水），任其排入市政雨水管网。 ③ 校园内用水以学生生活用水、食堂用水、实验室用水、浇洒道路和灌溉绿化为主，其中以 学生生活用水为主(主要为冲厕、洗衣等基本生活用水，饮用水占很少部分)。 而现今校园管网不分用水情况，统一供水，造成自来水在某些方面的严重浪费。针对校园目前的用水情况，开发第二水源：雨水。雨水是污染很小的水源，经过简单的处理就能直接利用，但是根据我们学校的具体情况（降水极不均与且相对较小），如果只建立雨水回收系统而不建立循环系统，则此方案的适用用性和经济性都大大降低。结合我校四方校区的总体规划，提出校园雨水利用措施。 （三）设计总原则 经济、适用、雨水利用率高。 （四）设计方案 对于雨水的回收利用工程可分为三个部分：雨水的收集、雨水的处理和雨水的供应。一般模式是将屋顶雨水通过雨漏管收集，通过分散或集中过滤除去径流中颗粒物质，然后将水引入蓄水池贮蓄，再通过水泵输送至用水单元。经净化的雨水一般用于学校的：水建环境，浇灌绿色林地，校园街道洒水，洗衣房用水，冲洗厕所和改善校园生态环境等。 1、雨水回收技术主要有 ： ( 1 )水径流收集 来自屋面等面积的降水径流初期受到轻度污染， 水质较差， 实测资料表明， COD 为 2000mg／l ，SS为 1 000-3000m g /l， 随着降雨时间迅速降低 ， 降雨后期 COD (100mg/l)， SS 为 20-50m g／l，色度45度， 收集雨水时， 一般要经过初期弃流， 将水质较差的雨水，经过初弃装置，排至校园雨水管道 ，初期弃流量为2mm降雨量计 。 ( 2 )径流传输与贮存由于降雨的随机性，间断性和地理、气候 、经济条件等因素，一般就地利用 ，贮存池不宜过大，造成浪费，一般按 1 年的水量存贮设计。 (3 )雨水径流过滤， 控制与处理经过初期弃流的雨水水质较为稳定 ，且悬浮固体含量较低 ， 经贮水池调节 ，沉淀后过滤 ， 一般过滤有两种形式 ，一种是压力滤池过滤 ，一种是利用人工土壤自然净化。根据实测资料 ，经过这两种过滤净化后的雨水 ，COD去除率为 65％，SS去除率为 88％，色度去除率为 56％。水质能满足 《 生活杂用水水质标准》 。 2、 我校工程概况 我校校人员密集,用水人流相对集中,教学楼、实验楼、图书馆、浴室、食堂、宿舍、锅炉房、绿化、运动场等为主要用水场所,非饮用水用水量很大,这使得我校校园设计大规模雨水收集利用系统具有可行性。 我校占地600亩，校舍面积78万平方米， 学校有全日制在校生2.9万余人，其中研究生5000余人。设有60个本科专业，学科涵盖理、工、文、经、管、医、法、艺等8个门类，拥有3个一级学科博士点，16个二级学科博士点，4个博士后流动站，20个硕士学位授权一级学科，112个硕士点；拥有1个国家工程实验室，1个国家工程技术研究中心，1个国家重点实验室培育基地， 2个教育部重点实验室，1个教育部工程研究中心，18个省级重点学科、重点实验室，5个省级工程技术研究中心，工程技术研究中心和行业中心；学校有国家级教学团队2个，省级教学团队5个；拥有国家级特色专业5个，国家级人才培养模式创新实验区1个，11个省级品牌专业、特色 专业；学校获得国家级教学成果奖2项，国家级精品课程2门，国家级双语教学示范课程1门，国家级实验教学示范中心1个。 3、雨水收集技术：通过以下技术方案来实现 （1）本雨水收集系统包括初级雨水收集器和初级水管，其特征在于：所述初级雨水收集器入口设置过滤器，初级雨水收集器的出口连接雨水管，初级水管连通二级水管，二级水管中串入二级雨水收集器，二级水管穿过墙连入室内，二级水管的末端连接水龙头（控制雨水的开关）；二级雨水收集器内设置浮球阀（控制水量）；二级雨水收集器的出口设置二级过滤器；初级雨水收集器通过固定块于建筑物或墙连接。二级雨水收集器设置在建筑物的阳台上（或其他人能接触到的地方）； （2）初级和二级水管的内壁设置为螺旋形（能避免水自流而下，降低噪音） 图面说明：1 初级雨水收集器2 初级过滤器3 二级雨水收集器 21二级过滤器22 浮球阀3 初级水管 4 二级水管41 水龙头5 建筑物6 墙 7 地板 8固定块。 4 、 雨水处理工艺流程 （1）将雨水运到雨水处理中心 （2）将雨水从处理中心运到使用地：校园内的建筑物面、道路、操场、下沉广场等为主要水处。 途径：屋面雨水没用完的由收集管道汇集到奔流口，经初期奔流后由排水管引至贮水池，运动场的面积比较大，在椭圆型跑道的内侧沿周边设计了宽度为 300mm 的排水沟 ，经初期弃流井弃流后由排水管引至贮水池。下沉广场的雨水由周边排水沟排至集水坑 ，在由设在集水坑潜水泵提升至贮水池。考虑到周围环境及安全性， 集水坑的有效容积按 P=5 设计。在处理中心建立专用供水站与已有的部分供水系统（如浇灌供水系统和厕所供水系统）恰当连接，有利于节约资金。 5、雨水运输（主要构筑物的设计） 雨水处理中心包括：贮水池、清水池，过滤池 （1）贮水池不仅有收集雨水的作用，同时也起调节、沉淀的作用。但雨水又有其不均匀性和稳定性，同时考虑到运行安全和经济实用性，贮水池应根据学校的具体情况进行选址和建设。贮水池容积按1年重现期设计，250m贮存池1座，100m 清水池1座，超过1年重现期的雨水通过贮水池溢流排至街道雨水管道 。贮水池顶标高-2米，为了让超过贮存能力的雨水能够排入学校的 排水管网，本工程利用高到地面的入孔部分作溢流水位，从而保证一定的排洪能力。贮水池和清水池水位的控制，两个水池均为高水位开泵低水位停泵，清水池到溢流水位时贮水池停泵。 （2）贮水池的雨水由泵提升至人工土壤滤池净化，滤池设在绿地下面，滤池面积为100m，覆土厚度2米，在深1.7~2.0m期间铺设土工布、烁石过滤层及收集管道，烁石直径为10mm~15mm,土工布规格为200g/m3~300g/m3。雨水采用全透性排水管收集。根据实测资料 ， 渗透深度达 1m 时，人工土的 COD 去除率为 65％，SS去除率为88％，色度的去除率为 56％，经过人工土壤滤池净化后，其出水水质能满足《生活杂用水水质标准 》。绿化和水景用水可通过系统循环使用，经净化的雨水通过全透型排水管收集 ，自流入清水池备用。

第1章 合同主要条款

合同主要条款仅供参考；特别提醒：采购合同的签订不得偏离磋商文件要约及响应文件承诺的实质性内容）

合同编号：

承包单位（全称）： （以下简称甲方）

分包单位（全称）： （以下简称乙方）

依照《中华人民共和国合同法》、《中华人民共和国建筑法》及其它有关法律、行政法规，遵循平等、自愿、公平和诚实信用的原则,经双方充分友好协商，达成如下协议：

第一条 工程概况

（一）工程名称：

（二）工程地点：

承包范围及内容：

第二条 工期

由甲方通知入场，应满足甲方合理的总体施工进度要求，每阶段工期按甲方项目部的书面计划执行。因出现不可抗力因素、甲方原因或其他第三方原因等非因乙方原因而导致工期延误的，经甲乙双方协商一致后，工期可相应顺延。

第三条 承包方式及范围

本工程承包方式为专项分包，乙方自行组织工程施工，并自行承担施工所需的全部人工、机械、机具、材料及辅料等，保证施工质量，做到安全文明施工，并保证可一次性通过相关工程验收。

第四条 工程质量标准

（一）按建设单位有关质量的约定、国家现行法律法规以及设计文件等相关规定的要求，并通过甲方、建设单位、监理、质监等相关单位和部门的验收和确认，各分部工程质量全部达到合格标准，功能性检测满足设计和规范要求。

（二）乙方应按本合同约定的要求进行施工。因乙方原因工程质量达不到约定的质量标准，乙方应承担违约责任。甲方有权根据约定的标准规范检查检验乙方施工质量，并对不符合约定标准的部分，有权要求乙方返工，由此造成的工期、经济损失由乙方全额承担。

第五条 项目负责人

（一） 甲方指定本项目负责人： 联系方式： 工作内容： 全面协调施工事宜 。

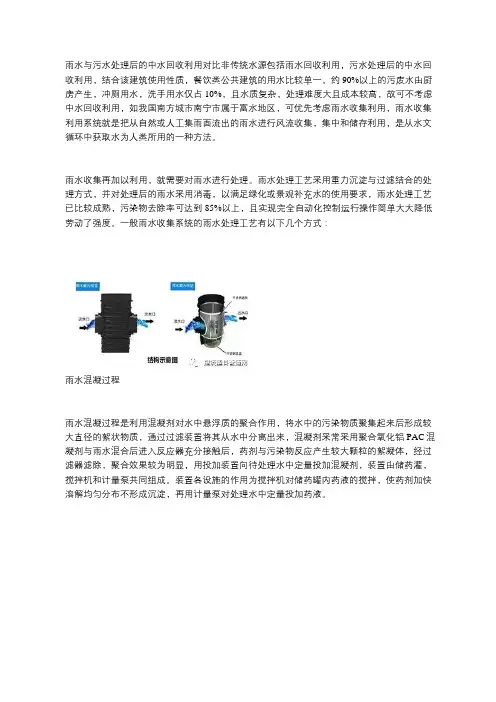

雨水与污水处理后的中水回收利用对比非传统水源包括雨水回收利用，污水处理后的中水回收利用，结合该建筑使用性质，餐饮类公共建筑的用水比较单一，约90%以上的污废水由厨房产生，冲厕用水，洗手用水仅占10%，且水质复杂，处理难度大且成本较高，故可不考虑中水回收利用，如我国南方城市南宁市属于富水地区，可优先考虑雨水收集利用，雨水收集利用系统就是把从自然或人工集雨面流出的雨水进行风流收集，集中和储存利用，是从水文循环中获取水为人类所用的一种方法。

雨水收集再加以利用，就需要对雨水进行处理。雨水处理工艺采用重力沉淀与过滤结合的处理方式，并对处理后的雨水采用消毒，以满足绿化或景观补充水的使用要求，雨水处理工艺已比较成熟，污染物去除率可达到85%以上，且实现完全自动化控制运行操作简单大大降低劳动了强度。一般雨水收集系统的雨水处理工艺有以下几个方式：

雨水混凝过程

雨水混凝过程是利用混凝剂对水中悬浮质的聚合作用，将水中的污染物质聚集起来后形成较大直径的絮状物质，通过过滤装置将其从水中分离出来，混凝剂采常采用聚合氧化铝PAC混凝剂与雨水混合后进入反应器充分接触后，药剂与污染物反应产生较大颗粒的絮凝体，经过滤器滤除，聚合效果较为明显，用投加装置向待处理水中定量投加混凝剂，装置由储药灌，搅拌机和计量泵共同组成。装置各设施的作用为搅拌机对储药罐内药液的搅拌，使药剂加快溶解均匀分布不形成沉淀，再用计量泵对处理水中定量投加药液。

雨水消毒处理

根据绿色环保的要求采用紫外线消毒为主的处理方式，从70年代末期开始，紫外线消毒技术被广泛的应用于饮用水和市政污水的消毒工艺，常规的化学消毒剂会在消毒的同时在一定程度上产生有害的消毒副产物，而成熟的紫外线消毒技术的特点在于可以有效的灭活水中的有害微生物和病毒，并且不伴生消毒副产物，同时避免家臭氧或氯类消毒对植物和管网造成的影响，此外还能减少了药剂储存堆放对环境的影响，较化学加药绿色环保，为保证满足余氯要求，配一台加药设备，这样以物理为主，化学为辅的消毒方式大大降低了运营成本和污染，对节能耗有着积极作用。

第1篇

一、项目背景

随着城市化进程的加快，水资源短缺问题日益突出。雨水作为一种重要的水资源，其利用率较低，浪费现象严重。为了提高雨水利用率，减少水资源浪费，本项目拟在XX地区建设一套雨水回收系统。本方案旨在为雨水回收系统的施工提供详细的指导和依据。

二、项目目标

1. 提高雨水利用率，减少水资源浪费。

2. 降低城市排水压力，减轻污水处理负担。

3. 提高城市生态环境质量。

4. 为雨水回收系统提供可靠的技术保障。

三、施工范围

1. 雨水收集区域：包括屋顶、道路、绿地等。

2. 雨水收集设施：雨水斗、雨水管道、调节池、过滤设施等。

3. 雨水处理设施：沉淀池、过滤池、消毒设施等。

4. 雨水利用设施：灌溉系统、绿化用水系统、景观用水系统等。

四、施工方案

1. 施工准备

（1）组织机构：成立雨水回收系统施工领导小组，负责项目的组织、协调和监督。

（2）人员配备：根据项目需求，配备项目经理、施工队长、技术员、质检员、安全员等。

（3）材料设备：采购雨水斗、雨水管道、调节池、过滤设施、沉淀池、过滤池、消毒设施、灌溉系统、绿化用水系统、景观用水系统等材料设备。

（4）施工图纸：根据设计图纸，编制施工图纸和技术规范。

2. 施工流程 （1）雨水收集区域施工

1）屋顶收集：在屋顶设置雨水斗，连接雨水管道，将屋顶雨水收集至调节池。

2）道路收集：在道路两侧设置雨水斗，连接雨水管道，将道路雨水收集至调节池。

3）绿地收集：在绿地设置雨水斗，连接雨水管道，将绿地雨水收集至调节池。

（2）雨水收集设施施工

1）雨水斗安装：按照设计要求，将雨水斗安装在相应位置，确保安装牢固、密封良好。

2）雨水管道安装：按照设计要求，将雨水管道连接至雨水斗，确保管道安装平整、无破损。

3）调节池施工：按照设计要求，进行调节池的基础施工、墙体施工、池顶施工等。

4）过滤设施施工：按照设计要求，进行过滤设施的基础施工、墙体施工、池顶施工等。
