供配电工程考试题库及答案

广东机电职业技术学院

1 供配电考试

1、工作时间甚短、停歇时间相当长的用电设备，称为 短期 工作制设备，如：机床上的辅助电动机等。长时间连续工作的用电设备，称为 长期 工作制设备，如：通风机 等。时而工作、时而停歇、反复运行的用电设备，称为 断续周期 工作制设备，如吊车 等。 2、380/220v三相四线制电网采用中性点直接接地运行方式；6～10kv三相三线制电网一般采用中性点 经消弧线圈接地 运行方式；110kv以及110kv以上的超高压电网采用中性点 直接接地 运行方式。 3、在选择导线截面时，对于低压照明线路，先按电压损耗 选择导线截面，再校 验 发热条件 和 机械强度 。 4、据设计经验，选择大于35千伏以上高压线先按 经济电流密度 条件选择，低压照明线先按 电压损失 选择，6～10kv线路应按 发热条件 选择。 5、供电质量的主要指标是 电压 和 频率 。。 6、电流互感器一次线圈_直接接入__于一次电路内，二次线圈与测量仪表或继电器的电流线圈_串联___。其工作时，二次回路接近于___短路__状态。 7、电能质量的基本指标是 电压、频率 和供电的连续可靠性，我国采用的工业频率是 50 HZ。 8、高压隔离开关没有专门的灭弧装置，所以它不能开断负荷和 短路电流，其作用是 隔离。高压负荷开关和高压熔断器组合使用时，能在要求不高的场所代替 断路器 使用，由高压负荷开关负责断开负荷电流，高压熔断器负责 短路保护。 9、填写下图中各图形符号和文字符号：

图(a)名称 隔离开关 ，文字符号 QS 图(b)名称 负荷开关 ，文字符号 QL 图(c)名称 断路器 ，文字符号 QF 10、表示工厂变配电所的电能输送和分配路线的电路图，称为 一次（主）电路图。 用来表示控制、指示、测量和保护上述电路及其设备运行的电路图称为 二次 电路图。 二次回路按其性质可分为 控制回路、信号回路、 测量回路和继保回路等。 一、选择题（每小题10分，共10分） 1、变压器的联通管与油箱顶盖有（ C ）倾 斜 度。 A: 8---10% B: 1---1.5% C: 2---4% 广东机电职业技术学院

供配电工程期末考试复习资料

一、填空题

1．电力用户配电变压器一次侧额定电压 等于 电网额定电压，二次侧额定电压高于二次电网额定电压 5%~10% ，主要补偿 线路 电压损失。

2.用电设备的额定电压 等于 电网额定电压。发电机额定电压比同级电网额定电压高

5% ，用于补偿 线路电压损失 。

3．在我国电力系统中，110kV以上高压系统，为降低 绝缘 要求，多采用中性点 直接接地 方式。1kV以下的低压配电系统，考虑到 单相用户 的使用，中性点通常为 直接接地 方式。

4．中性点不接地电力系统发生一相接地故障时，中性点对地电压为 相电压

，非故障相对地电压 线电压 ，但线电压大小及对称性 不变 ，三相电气设备可 继续工作2小时 。

5. 10kV供电系统广泛采用中性点不接地系统，当系统发生单相接地故障时，线电压 不变 ，三相电气设备 继续工作 。但流过故障点的接地电流数值较大时，就会在接地点间产生断续电弧引起

过电压 ，损害另外一相绝缘，可能发展成为 两相短路 故障。因此该系统应当装设 绝缘监测

装置，必要时还可装设 单相接地 保护。

6．在中性点不接地的10kV电力系统中，电气设备的绝缘要求必须按 线电压 电压考虑。若单相接地电容电流超过规定，会产生稳态电弧致使电网出现 过电压 ，危及电气设备安全，此时应采取中性点经 消弧线圈 或 不 接地的运行方式。

7．电力用户10kV供电系统多采用中性点 不 接地方式；220/380V多采用中性点 直接

一、 填空

1、当混合物在一定的温度、压力下，满足（ ∑Ki Zi>1且 ∑Ki/ Zi>1）条件即处于两相区，可通过（ 等温闪蒸 ）计算求出其平衡汽液相组成。

2、萃取精馏塔在萃取剂加入口以上需设（ 溶剂回收段 ）。

3、吸收因子为（ A=L/KV ），其值可反应吸收过程的（ 难易程度 ）。

4、吸收剂的再生常采用的是（ 用蒸汽或惰性气体的真空塔 ），（ 用再沸器的解吸塔 ），（ 用蒸馏塔解吸 ）。

5。多组分精馏根据指定设计变量不同可分为（ 设计型 ）型计算和（ 操作型 ）型计算。

6。在塔顶和塔釜同时出现的组分为（ 分配组分 ）。

7、吸收有（ 1 ）关键组分，这是因为（ 单向传质 ）的缘故。

8、精馏有（ 2 ）个关键组分，这是由于（ 双向传质 ）的缘故。

9、对宽沸程的闪蒸过程，其各板的温度变化由（ 进料热焓 ）决定，故可由（ 热量衡算式 ）计算各板的温度。

10、流量加合法在求得ijx后，由（ S ）方程求jV，由（ H ）方程求jT。

11、超临界流体具有类似液体的（ 溶解能力 ）和类似气体的（ 扩散能力 ）。

12、常用吸附剂有（ 活性炭 ），（ 硅胶 ），（ 沸石分子筛 ），（ 活性氧化铝 ）。

13、分离过程分为( 机械分离? )和( 传质分离 )两大类。

14、传质分离过程分为（?平衡分离过程 ）和（?速率分离过程 ）两大类。

15、分离剂可以是（?物质媒介 ）和（?能量媒介 ）。

16、露点方程的表达式为( ∑Yi/ Ki =1 )。

17、泡点方程的表达式为( ∑Ki Xi=1 )。

18、泡点温度计算时若 ∑Kixi>1，温度应调（ 低 ）。

19、泡点压力计算时若 ∑Kixi>1，压力应调（ 高 ）。

20若组成为Zi的物系,

11ciiiKZ, 且1(/)1ciiiZK时， 其相态为（ 气液两相 ）。

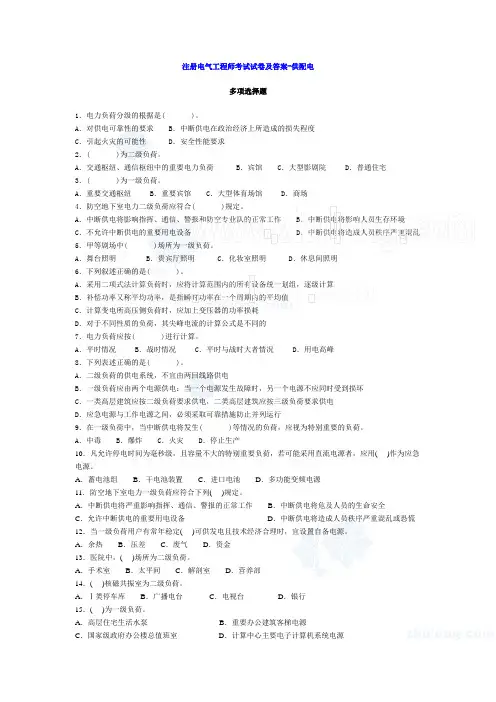

注册电气工程师考试试卷及答案-供配电

多项选择题

1．电力负荷分级的根据是( )。

A．对供电可靠性的要求 B．中断供电在政治经济上所造成的损失程度

C．引起火灾的可能性 D．安全性能要求

2．( )为二级负荷。

A．交通枢纽、通信枢纽中的重要电力负荷 B．宾馆 C．大型影剧院 D．普通住宅

3．( )为一级负荷。

A．重要交通枢纽 B．重要宾馆 C．大型体育场馆 D．商场

4．防空地下室电力二级负荷应符合( )规定。

A．中断供电将影响指挥、通信、警报和防空专业队的正常工作 B．中断供电将影响人员生存环境

C．不允许中断供电的重要用电设备 D．中断供电将造成人员秩序严重混乱

5．甲等剧场中( )场所为一级负荷。

A．舞台照明 B．贵宾厅照明 C．化妆室照明 D．休息间照明

6．下列叙述正确的是( )。

A．采用二项式法计算负荷时，应将计算范围内的所有设备统一划组，逐级计算

B．补偿功率又称平均功率，是指瞬时功率在一个周期内的平均值

C．计算变电所高压侧负荷时，应加上变压器的功率损耗

D．对于不同性质的负荷，其尖峰电流的计算公式是不同的

7．电力负荷应按( )进行计算。

A．平时情况 B．战时情况 C．平时与战时大者情况 D．用电高峰

8．下列表述正确的是( )。

A．二级负荷的供电系统，不宜由两回线路供电

B．一级负荷应由两个电源供电：当一个电源发生故障时，另一个电源不应同时受到损坏

C．一类高层建筑应按二级负荷要求供电，二类高层建筑应按三级负荷要求供电

D．应急电源与工作电源之间，必须采取可靠措施防止并列运行

9．在一级负荷中，当中断供电将发生( )等情况的负荷，应视为特别重要的负荷。
