打桩的施工工艺

.

. 26 钢桩打桩施工工艺标准

26.1 适用范围

本标准给出了钢桩打桩的施工要求、方法和质量标准，适用于港口码头、水中高桩平台、桥梁、高层建筑和特重型工业厂房。

26.2 编制依据的标准、规范

GB50300—2001 建筑工程施工质量验收统一标准

GB50202—2002 建筑地基基础工程施工质量验收规范

GB50007—2002 建筑地基基础设计规范

JGJ94—94 建筑桩基技术规范

26.3 术语和符号

1 钢桩：是指用钢管或型钢制成的础基桩。

2 钢管桩：钢桩的一种，一般采用螺旋缝钢管或直缝钢管，按设计要求的规格加工而成，钢管桩分开口和闭口两种形式。

3 型钢桩：钢桩的一种，一般采用热轧工字钢或槽钢加工而成。

4 桩基础

由打入土（岩）层中的桩和连接于桩顶的承台共同组成的建（构）筑物基础。

5 打桩

利用打桩设备的锤击能量将桩沉入土（岩）层的施工方法。

6 收锤标准

将桩端打至预定深度附近时终止锤击得控制条件。

7 送桩

打桩过程中借助送桩器将桩顶沉至地面以下的工序。

26.4 施工准备

26.4.1 技术准备 .

. 1 认真阅读设计文件，进行施工图会审，提前解决图纸上的问题；

2 备齐并学习与本工程有关的技术规范、规程，掌握施工工艺；

3 研究工程地质勘察报告；

4 在技术质量部门的组织下，进行工程质量策划，并在施工过程中体现质量策划的结果；

5 根据专业质监的要求，备齐工程技术资料表格；根据公司质量体系程序要求，准备有关质量体系程序运行表格；

6 编制施工组织设计（包括工程执行计划、质量大纲、安全计划）并报审；

7 进行施工技术交底（包括技术、质量、安全环境的各类指导书方面）。

26.4.2 材料准备

1根据设计图纸计算出工程量；

2依据工程量和工期编制物资需用计划、采购计划和进场计划。

3进行分供方的评价工作，联系材料采购事宜，安排材料堆放贮藏地点。

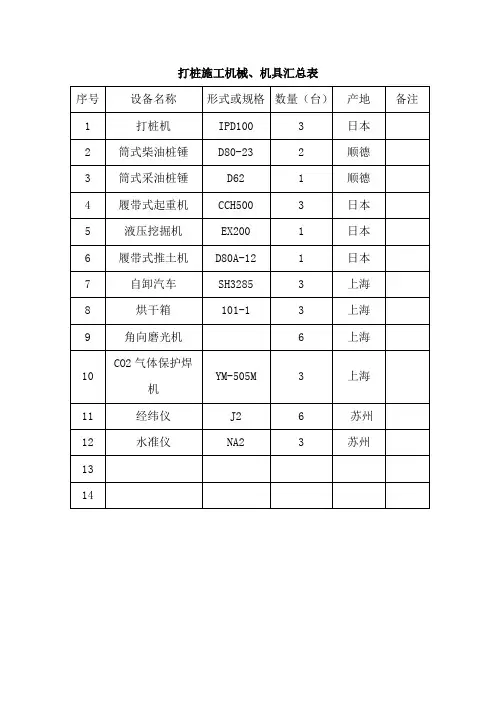

打桩施工机械、机具汇总表

序号 设备名称 形式或规格 数量（台） 产地 备注

1 打桩机 IPD100 3 日本

2 筒式柴油桩锤 D80-23 2 顺德

3 筒式采油桩锤 D62 1 顺德

4 履带式起重机 CCH500 3 日本

5 液压挖掘机 EX200 1 日本

6 履带式推土机 D80A-12 1 日本

7 自卸汽车 SH3285 3 上海

8 烘干箱 101-1 3 上海

9 角向磨光机 6 上海

10 CO2气体保护焊机 YM-505M 3 上海

11 经纬仪 J2 6 苏州

12 水准仪 NA2 3 苏州

13

14

施工机械、机具汇总表

序号 设备名称 形式或规格 数量（台） 产地 备注

1 打桩机 IPD100 3 日本

2 筒式柴油桩锤 D80-23 2 顺德

3 筒式采油桩锤 D62 1 顺德

4 履带式起重机 CCH500 3 日本

5 液压挖掘机 EX200 1 日本

6 履带式推土机 D80A-12 1 日本

7 自卸汽车 SH3285 3 上海

8 烘干箱 101-1 3 上海

9 角向磨光机 6 上海

10 CO2气体保护焊机 YM-505M 3 上海

11 经纬仪 J2 6 苏州

12 水准仪 NA2 3 苏州

13 网格挤压型工具管 3500X3500 1

14 纠偏油泵车 BZ—701 Q=1升/分 1 德国

15 油压千斤顶 YDT2000 4 上海

16 汽车吊 30T 1 上海

17 空压机 6立方/分 1 蚌埠

18 触变泥浆系统 BW-160，P=1.3兆帕 1套 德国

19 配电站 1个

20 电焊机 BX3-500 3

21

22

PT

2011 项目管理文件

建筑施工工艺汇总

项目管理部

天津市北辰科技园区 2

一、钢筋混凝土预制桩打桩施工工艺

1 范围

本工艺标准适用于工业与民用建筑中的钢筋混凝土预制桩和预应力管桩工程。

2 施工准备

2.1 材料及主要机具：

2.1.1 预制钢筋混凝土桩：规格质量必须符合设计要求和施工规范的规定，并有出厂合格证。

2.1.2 焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定，一般宜用E4303牌号。可以使用气体保护焊接焊丝。

2.1.3 钢板（接桩用）：材质、规格符合设计要求，宜用低碳钢。

2.1.4 主要机具有：柴油打桩机、电焊机、桩帽、运桩小车。索具、钢丝绳、钢垫板或槽钢，以及木折尺等，经纬仪，线锥。

2.2 作业条件：

2.2.1 桩基的轴线和标高均已测定完毕，并经过检查办了预检手续。桩基的轴线和高程的控制桩，应设置在不受打桩影响的地点，并应妥善加以保护。

2.2.2 处理高空和地下的障碍物。如影响邻近建筑物或构筑物的使用或安全时，应会同有关单位采取有效措施，予以处理。

2.2.3 根据轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰作标志，以便于施打。

2.2.4 场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。

2.2.5 打试验桩。施工前必须打试验桩，其数量不少于2根。确定贯入度或压力值。并校验打桩设备、施工工艺以及技术措施是否适宜。 3

2.2.6 要选择和确定打桩机进出路线和打桩顺序，制定施工方案，作好技术交底。

3 操作工艺

3.1 工艺流程：

就位桩机 → 起吊预制桩 → 稳桩 → 打桩（沉桩） → 接桩 → 送桩

中间检查验收 → 移桩机至下一个桩位

3.2 就位桩机：打桩机就位时，应对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。

乾龙城市花园工程

编制：（专职技术员）

审核：（项目技术负责人）

项目经理：（项目经理）

审定：（工程部）

审查批准：（企业技术负责人）

打桩施工方案 打桩工程专项施工方案

1、 工程概况：

该工程基础采用φ 沉管灌注桩，设计有效桩长。为 左右，钢筋笼长 米，共 根桩，砼设计标号

2、 机械选择：

根据该工程桩型，单桩承载力及总工期计划，安排进入DZ-110Y震动沉管桩机一台，计划每尺打 根左右，考虑到可能发生的间歇时间，打桩工期计划安排 个月左右。

3、 试桩

为掌握沉桩标高是否与设计相符及了解成桩工艺的合理性和沉桩最后贯入度及成桩充盈系数，开工前必须进行试桩，试桩位置先在工程桩附近，具体由设计要求结合机械行走方便确定。要求每单位工程打桩必须进行试桩。

试桩时必须由业主、设计质监、监理及施工单位的技术人员和责任人到场，并由设计师对成桩参数作出检查签证后按此施工，如遇特殊情况，有关单位共同协商，合理解决。

4、 沉管灌注桩施工工艺流程

埋桩尖

桩机就位

桩管对准桩尖中心进行双向校正

静压、震动沉桩至设计标高并测量最后贯入度 检查管内是否进泥、水 吊放钢筋并灌砼至喇叭口平 激振5-10秒边振边拔至一定高度（视桩充盈系数确定） 二次加灌砼

激振5-10秒边振边拔，每拔一米停、振5-10秒边振边拔，如此反复管至地坪 检查桩顶标高。

5、 施工技术措施

A、 桩身质量保证措施

（2） 打桩拔管速度必须控制在0.8-1.0m/s,并每拔1m左右停拔振动5-10s。

（3） 在施工中必须进行砼观测，充盈系数符合试桩参数的要求，否则应停工查找原因，并采取相应的措施。

B、桩长及贯入度控制
