双馈异步发电机工作原理

题目：简述双馈异步发电机的基本工作原理及其功率流向

一、双馈异步发电机及其工作原理

1、双馈异步发电机

双馈异步风力发电机是一种绕线式感应发电机，是变频风力发电机组的核心部分，也是风力发电机组国产化的关键部件之一。该发电机主要有电机本体和冷却系统两大部分组成。电机本体有定子、转子和轴承系统组成，冷却系统分为水冷、空空冷和空水冷三种结构。

双馈异步发电机的定子绕组直接与电网相连，转子绕组通过变频器与电网连接，转子绕组电源的频率、电压、幅值和相位按运行要求由变频器自动调节，机组可以在不同的转速下实现恒频发电，满足用电负载和并网的要求。由于采用了交流励磁，发电机和电力系统构成“柔性连接”，即可以根据电网电压、电流和发电机的转速来调节励磁电流，精确的调节发电机输出电压，使其能满足要求。

2、双馈异步发电机的工作原理

根据电机学理论，在转子三相对称绕组中通入三相对称的交流电，将在电机气隙间产生磁场，此旋转此磁场的转速与所通入的交流电的频率及电机的极对数p有关。

pfn2260 （1-1）

式（1-1）中，2n为转子中通入频率为2f的三相对称交流励磁电流后所产生的旋转磁场相对于转子本身的旋转速度（r/min）。

从式（1-1）中可知，改变频率2f,即可改变2n。因此若设1n为对应于电网频率50Hz（Hzf502）时发电机的同步转速，而n为发电机转子本身的旋转速度，只要转子旋转磁场的转速与转子本身的机械速度n相加等于定子磁场的同步旋转速度1n,即

12nnn （1-2）

则定子绕组感应出的电动势的频率将始终维持为电网频率1f不变。式（1-2）中，当2n与n旋转方向相同时，2n取正值，当2n与n旋转方向相反时，2n取负值。 由于

pfn1160 （1-3）

将式（1-1），式（1-3）代入式（1-2）中，式（1-2）可另写为

(完整word版)双馈异步发电机及其工作原理

双馈异步发电机

双馈异步发电机是一种绕线式感应发电机，按转子类型分为有刷和无刷两种，无刷发电机即为鼠笼型发电机，由于鼠笼型风力发电机励磁控制困难，无法最大限度的利用风能,所以目前很少应用;有刷发电机即为双馈异步发电机，具备易于控制转矩和速度、能工作在恒频变速状态、电机可以超同步和超容量运行、驱动变流器的总额定功率可以降低到电机容量的1/4等方面的优点，是本文介绍的重点。

双馈异步发电机变速恒频风力发电机的核心部件。此类发电机主要由电机本体和冷却系统两大部分组成。电机本体由定子、转子和轴承系统组成，冷却系统分为水冷、空空冷和空水冷三种结构。

双馈异步发电机的定子绕组直接与电网相连，转子绕组通过变频器与电网连接，转子绕组电源的频率、电压、幅值和相位按运行要求由变频器自动调节，机组可以在不同的转速下实现恒频发电，满足用电负载和并网的要求。由于采用了交流励磁，发电机和电力系统构成了"柔性连接",即可以根据电网电压、电流和发电机的转速来调节励磁电流,精确的调节发电机输出电压，使其能满足要求。

异步电动机运行时,电磁转矩和转向相同,即转差率>0；异步发电机运行时，电磁转矩和转速方向相反，转差率〈0，发电机的功率随该负转差率绝对值的增大而提高。当双馈发电机的转子绕组通过三相低频电流时,在转子中会形成一个低速旋转磁场,这个磁场的旋转速度与转子的机械转速相叠加,使其等于定子的同步转速,从而在发电机定子绕组中感应出相应于同步转速的工频电压。当风速变化时，转速随之而变化，相应地改变转子电流的频率和旋转磁场的速度，就会使定子输出频率保持恒定。

双馈发电机通过控制转子励磁,使定子的输出频率保持在工频。当发电机的转速低于气隙旋转磁场的转速时，发电机处于亚同步速运行，为了保证发电机发出的频率与电网频率一致，需要变频器向发电机转子提供正相序励磁,给转子绕组输入一个其旋转磁场方向与转子机械方向相同的励磁电流，此时转子的制动转矩与转子的机械转向相反，转子的电流必须与转子的感应电动(完整word版)双馈异步发电机及其工作原理

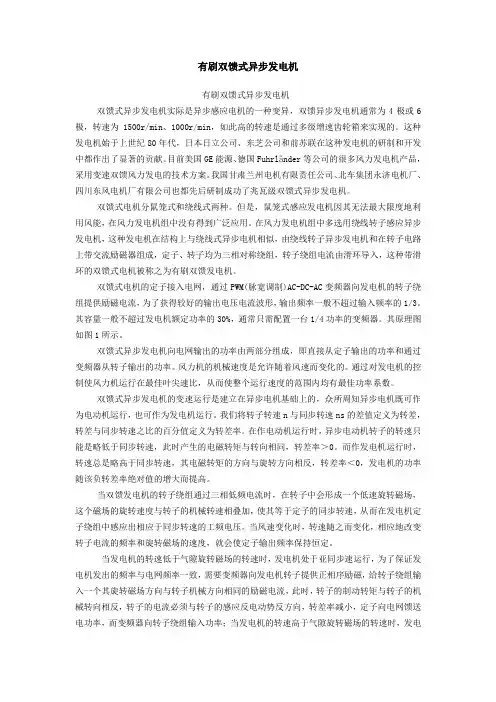

有刷双馈式异步发电机

有刷双馈式异步发电机

双馈式异步发电机实际是异步感应电机的一种变异，双馈异步发电机通常为4极或6极，转速为1500r/min、1000r/min，如此高的转速是通过多级增速齿轮箱来实现的。这种发电机始于上世纪80年代，日本日立公司、东芝公司和前苏联在这种发电机的研制和开发中都作出了显著的贡献。目前美国GE能源、德国Fuhrländer等公司的很多风力发电机产品，采用变速双馈风力发电的技术方案。我国甘肃兰州电机有限责任公司、北车集团永济电机厂、四川东风电机厂有限公司也都先后研制成功了兆瓦级双馈式异步发电机。

双馈式电机分鼠笼式和绕线式两种。但是，鼠笼式感应发电机因其无法最大限度地利用风能，在风力发电机组中没有得到广泛应用。在风力发电机组中多选用绕线转子感应异步发电机，这种发电机在结构上与绕线式异步电机相似，由绕线转子异步发电机和在转子电路上带交流励磁器组成，定子、转子均为三相对称绕组，转子绕组电流由滑环导入，这种带滑环的双馈式电机被称之为有刷双馈发电机。

双馈式电机的定子接入电网，通过PWM(脉宽调制)AC-DC-AC变频器向发电机的转子绕组提供励磁电流，为了获得较好的输出电压电流波形，输出频率一般不超过输入频率的1/3。其容量一般不超过发电机额定功率的30%，通常只需配置一台1/4功率的变频器。其原理图如图1所示。

双馈式异步发电机向电网输出的功率由两部分组成，即直接从定子输出的功率和通过变频器从转子输出的功率。风力机的机械速度是允许随着风速而变化的。通过对发电机的控制使风力机运行在最佳叶尖速比，从而使整个运行速度的范围内均有最佳功率系数。

双馈式异步发电机的变速运行是建立在异步电机基础上的，众所周知异步电机既可作为电动机运行，也可作为发电机运行。我们将转子转速n与同步转速ns的差值定义为转差，转差与同步转速之比的百分值定义为转差率。在作电动机运行时，异步电动机转子的转速只能是略低于同步转速，此时产生的电磁转矩与转向相同，转差率＞0。而作发电机运行时，转速总是略高于同步转速，其电磁转矩的方向与旋转方向相反，转差率＜0，发电机的功率随该负转差率绝对值的增大而提高。

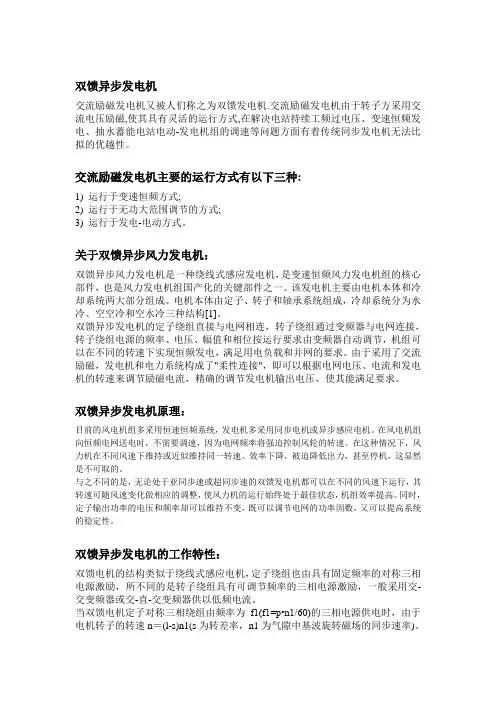

双馈异步发电机

交流励磁发电机又被人们称之为双馈发电机.交流励磁发电机由于转子方采用交流电压励磁,使其具有灵活的运行方式,在解决电站持续工频过电压、变速恒频发电、抽水蓄能电站电动-发电机组的调速等问题方面有着传统同步发电机无法比拟的优越性。

交流励磁发电机主要的运行方式有以下三种:

1) 运行于变速恒频方式;

2) 运行于无功大范围调节的方式;

3) 运行于发电-电动方式。

关于双馈异步风力发电机：

双馈异步风力发电机是一种绕线式感应发电机，是变速恒频风力发电机组的核心部件，也是风力发电机组国产化的关键部件之一。该发电机主要由电机本体和冷却系统两大部分组成。电机本体由定子、转子和轴承系统组成，冷却系统分为水冷、空空冷和空水冷三种结构[1]。

双馈异步发电机的定子绕组直接与电网相连，转子绕组通过变频器与电网连接，转子绕组电源的频率、电压、幅值和相位按运行要求由变频器自动调节，机组可以在不同的转速下实现恒频发电，满足用电负载和并网的要求。由于采用了交流励磁，发电机和电力系统构成了"柔性连接"，即可以根据电网电压、电流和发电机的转速来调节励磁电流，精确的调节发电机输出电压，使其能满足要求。

双馈异步发电机原理：

目前的风电机组多采用恒速恒频系统，发电机多采用同步电机或异步感应电机。在风电机组向恒频电网送电时，不需要调速，因为电网频率将强迫控制风轮的转速。在这种情况下，风力机在不同风速下维持或近似维持同一转速。效率下降，被迫降低出力，甚至停机，这显然是不可取的。

与之不同的是，无论处于亚同步速或超同步速的双馈发电机都可以在不同的风速下运行，其转速可随风速变化做相应的调整，使风力机的运行始终处于最佳状态，机组效率提高。同时，定子输出功率的电压和频率却可以维持不变，既可以调节电网的功率因数，又可以提高系统的稳定性。

双馈异步发电机的工作特性：

双馈电机的结构类似于绕线式感应电机，定子绕组也由具有固定频率的对称三相电源激励，所不同的是转子绕组具有可调节频率的三相电源激励，一般采用交-交变频器或交-直-交变频器供以低频电流。
